2024九年级物理全册第十二章欧姆定律学情评估试卷（附答案北师大版）

这是一份2024九年级物理全册第十二章欧姆定律学情评估试卷（附答案北师大版），共9页。

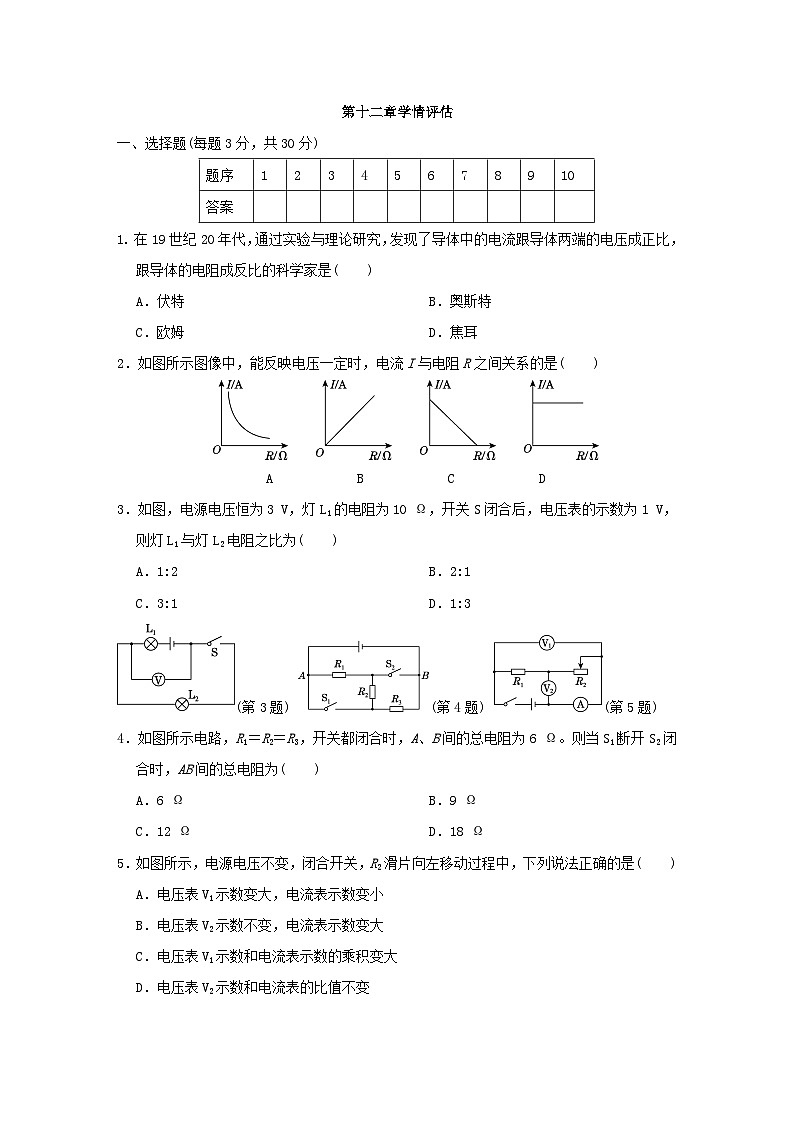

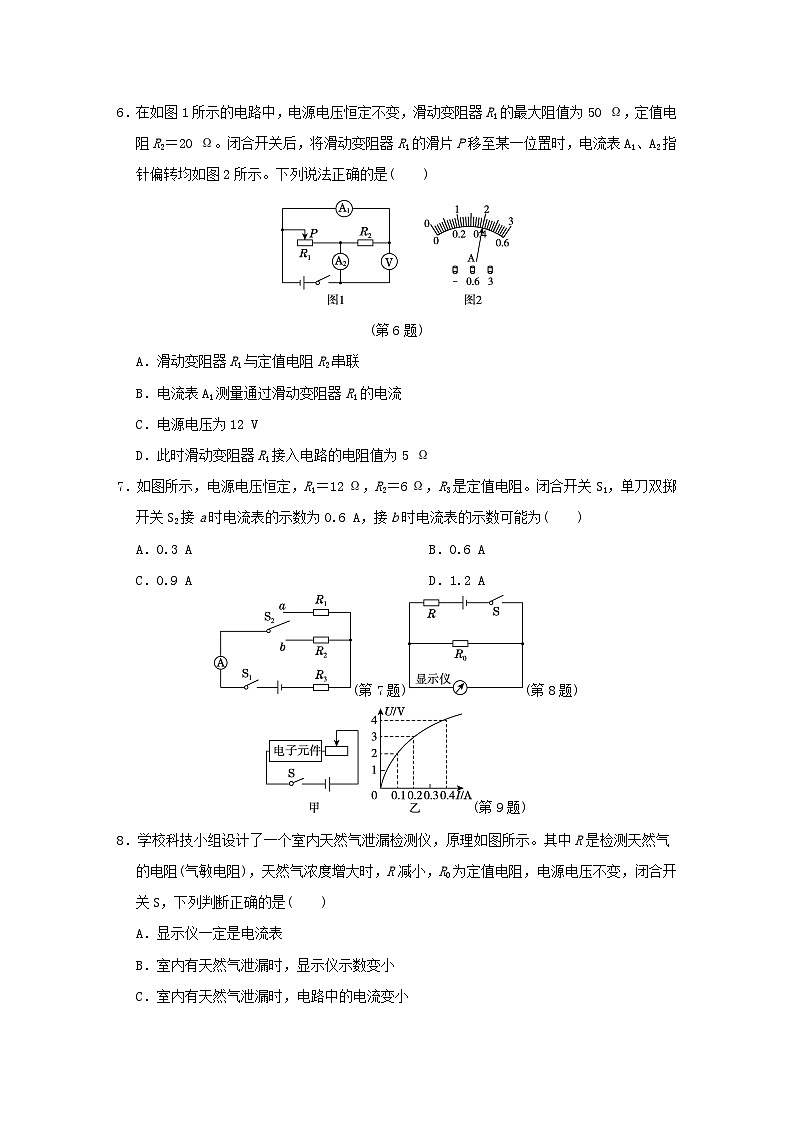

第十二章学情评估一、选择题(每题3分，共30分)1. 在19世纪20年代，通过实验与理论研究，发现了导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比的科学家是(　　)A．伏特 B．奥斯特 C．欧姆 D．焦耳2．如图所示图像中，能反映电压一定时，电流I与电阻R之间关系的是(　　)　　　　　　A　　　　　　B　　　　　　C　　　　　　D3．如图，电源电压恒为3 V，灯L1的电阻为10 Ω，开关S闭合后，电压表的示数为1 V，则灯L1与灯L2电阻之比为(　　)A．1:2 B．2:1 C．3:1 D．1:3(第3题) (第4题) (第5题)4．如图所示电路，R1＝R2＝R3，开关都闭合时，A、B间的总电阻为6 Ω。则当S1断开S2闭合时，AB间的总电阻为(　　)A．6 Ω B．9 Ω C．12 Ω D．18 Ω5．如图所示，电源电压不变，闭合开关，R2滑片向左移动过程中，下列说法正确的是(　　)A．电压表V1示数变大，电流表示数变小 B．电压表V2示数不变，电流表示数变大C．电压表V1示数和电流表示数的乘积变大 D．电压表V2示数和电流表的比值不变6．在如图1所示的电路中，电源电压恒定不变，滑动变阻器R1的最大阻值为50 Ω，定值电阻R2＝20 Ω。闭合开关后，将滑动变阻器R1的滑片P移至某一位置时，电流表A1、A2指针偏转均如图2所示。下列说法正确的是(　　)(第6题)A．滑动变阻器R1与定值电阻R2串联B．电流表A1测量通过滑动变阻器R1的电流C．电源电压为12 VD．此时滑动变阻器R1接入电路的电阻值为5 Ω7．如图所示，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　　)A．0.3 A B．0.6 A C．0.9 A D．1.2 A(第7题)(第8题)(第9题)8．学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示。其中R是检测天然气的电阻(气敏电阻)，天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是(　　)A．显示仪一定是电流表B．室内有天然气泄漏时，显示仪示数变小C．室内有天然气泄漏时，电路中的电流变小D．若调低报警浓度，可将R0换成阻值大一点的电阻9．如图甲所示，电源电压恒为9 V，滑动变阻器的最大阻值为100 Ω，电流在0.1～0.4 A之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是(　　)A．电子元件工作时，其电阻保持不变B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5～70 ΩC．当变阻器滑片在中点时，电子元件与滑动变阻器两端的电压之比为11D．当电路中的电流为0.2 A时，滑动变阻器接入电路中的阻值为20 Ω10．如图所示的为自动测定油箱内油量的装置原理图，电源电压为36 V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6 A，电压表的量程为0～36 V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的eq \f(1,6)。下列说法错误的是(　　)(第10题)A．R0阻值为60 ΩB．滑动变阻器的阻值变化范围为0～300 ΩC．当滑动变阻器的滑片P在中点时，电压表的示数为21 VD．当滑动变阻器的滑片P在中点时，电流表的示数约为0.17 A二、填空题(每空2分，共22分)11．一只灯泡正常发光时的电压是6 V，正常发光时通过它的电流是0.3 A，现将该灯泡接在9 V的电源上，为使其正常发光，还应________联一个________Ω的电阻。12．如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后V1、V2的示数分别如图乙所示，则L1两端的电压为________V，通过L1的电流为________A。(第12题)　(第13题)13．如图所示是电阻R1、R2的I－U图像，若将电阻R1、R2串联后接入电路，当通过R1的电流为0.3 A时，R1和R2两端的总电压是________V；若将电阻R1、R2并联后接入某电路，当通过R2的电流为0.2 A时，R1两端的电压是________V。14．在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左移动，则在此过程中，电流表A的示数________；电压表V1的示数________；电压表V2的示数与电流表A的示数的比值将________。 (均填“变大”“变小”或“不变”)(第14题) (第15题)(第16题)15．如图甲所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则定值电阻R1的阻值为________Ω，电源电压为________V。三、作图题(6分)16．如图所示，为一身高测量仪的电路图，请在“”“”或“”中选两个填入框内，要求被测人身高变高时电表的示数增大。四、实验题(17题14分，18题12分，共26分)17．如图甲是小琪实验小组在探究“电流与电阻的关系”时的电路图，电源电压6 V恒定不变，电压表(量程为0～3 V)、电流表(量程为0～0.6 A)无损坏，阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω的定值电阻各一个。(第17题)(1)请根据图甲，用笔画线代替导线连接完成图乙的实物图；(2)连接好电路，闭合开关后，电压表指针迅速偏转到最右端无示数处，电流表无示数，其原因可能是________________________；(3)排除故障后，小组进行了5次实验。在老师的引导下，他们将5组实验数据描绘在图丙中。观察图像可以得出实验结论：当电压一定时，________________________________；(4)图丙中阴影部分的面积表示的物理量是______________________；(5)实验过程中，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察__________；(6)为完成5次实验，滑动变阻器的最大电阻应不小于________Ω。18．为测定标有“3.8 V”字样小灯泡正常发光时的电阻，小明设计了如图甲所示电路，电源电压6 V保持不变。(1)闭合开关前，小明发现电路中有一根导线连接错误，请在该导线上画上“×”，用笔画线代替导线，画出正确的连线。(2)正确连接电路后闭合开关，移动滑片P，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则电路故障可能是________________________。(3)排除故障后，继续实验。移动滑片P，使电压表示数分别为2.0 V、3.8 V、4.5 V，记录下对应的电流表示数分别为0.22 A、0.30 A、0.32 A，小灯泡正常发光时的电阻约为________Ω。(4)小红认为有更精确的测量方案，她初步设计了图乙所示的电路，请从滑动变阻器(0～20 Ω)、电阻箱(最低倍率是×1，元件符号为)、电压表(0～3 V)中选择两个器材，并将它们的电路元件符号填入图中合适的虚线框内，帮助小红完成电路设计。(第18题)(第19题)五、计算题(16分)19．创建生态文明城市需要我们共同关注环境。空气质量指数是环境监测的重要指标，空气质量等级是按照空气质量指数划分的，如表所示。某兴趣小组自制了空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图甲所示，已知电源电压U＝18 V，R0是定值电阻，气敏电阻阻值R与A的关系如图乙所示(R与A成反比)，当空气质量指数A为100时，电压表示数为12 V。(1)求定值电阻R0的阻值；(2)判断电压表示数为9 V时对应的空气质量等级。题序12345678910答案空气质量指数A0～5051～100101～150151～200201～300＞300空气质量等级优良轻度污染中度污染重度污染严重污染答案一、1.C　2.A　3.B　4.D　5.C6．D　点拨：由电路图可知，滑动变阻器R1与定值电阻R2并联，电流表A1测量通过定值电阻R2的电流，电流表A2测量干路电流，电压表测量电源电压，故AB错误；因并联电路中干路电流等于各支路电流之和，所以电流表A2示数大于A1示数，则电流表A2量程为0～3 A，分度值为0.1 A，示数为2 A，电流表A1量程为0～0.6 A，分度值为0.02 A，示数为0.4 A，则通过定值电阻R2的电流为0.4 A；电源电压：U＝I2R2＝0.4 A×20 Ω＝8 V，故C错误；通过滑动变阻器的电流：I1＝I－I2＝2 A－0.4 A＝1.6 A，则滑动变阻器接入电路的阻值：R1＝eq \f(U,I1)＝eq \f(8 V,1.6 A)＝5 Ω，故D正确。7．C8．D　点拨：由电路图可知，两电阻串联，显示仪与定值电阻R0并联，则显示仪为电压表，故A错误；室内有天然气泄漏时，天然气浓度增大，R减小，电路中的总电阻减小，电路中的电流变大，由U＝IR可知，定值电阻R0两端的电压变大，即显示仪示数变大，故B、C错误；若调低报警浓度，则气敏电阻的阻值变大，根据串联电路电压的规律可知气敏电阻分压变大，定值电阻分压变小，要使电压表的示数不变，需要增大定值电阻R0的阻值，故D正确。9．B　10.C二、11. 串；1012. 3；0.3 13．4.5；214. 变小；变小；变大15. 10；6三、16.解：如图所示。(第16题)四、17. 解：(1)如图所示。(第17题)(2)定值电阻R断路(3)通过导体的电流与导体的电阻成反比(4)定值电阻两端的电压(5)电压表(6)3518. 解：(1)如图1所示。(第18题图1)(2)小灯泡短路(或电压表短路)(3)12.7(4)如图2所示。(第18题图2)五、19. 解：(1)由电路图可知，定值电阻R0和气敏电阻R串联，电压表测量R0两端的电压。由图乙可知，当空气质量指数A为100时，R的阻值为60 Ω，因为串联电路总电压等于各部分电路两端的电压之和，所以此时R两端的电压为：UR＝U－U0＝18 V－12 V＝6 V，因为串联电路中各处的电流相等，所以电路中的电流为：IR＝I0＝eq \f(UR,R)＝eq \f(6 V,60 Ω)＝0.1 A，定值电阻R0的阻值为：R0＝eq \f(U0,I0)＝eq \f(12 V,0.1 A)＝120 Ω。(2)当电压表示数为9 V时，通过R0和R的电流为：IR′＝I0′＝eq \f(U0′,R0)＝eq \f(9 V,120 Ω)＝0.075 A，R两端的电压为：UR′＝U－U0′＝18 V－9 V＝9 V＝U0′，由分压原理可知，此时R的阻值为：R′＝R0＝120 Ω，由图乙可知，此时的空气质量指数为50，由表中数据可知，此时的空气质量等级为优。
