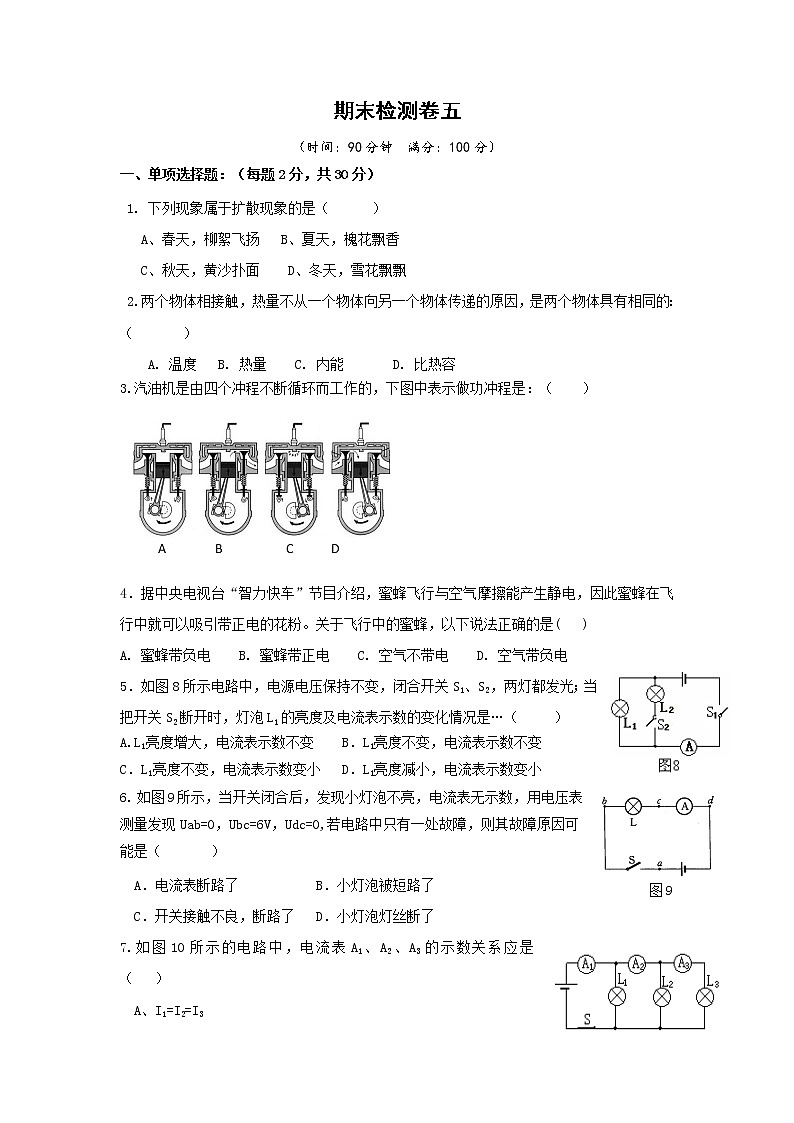

期末检测卷五

（时间：90分钟  满分：100分）

一、单项选择题：（每题2分，共30分）

 1. 下列现象属于扩散现象的是（　　　）

　 A、春天，柳絮飞扬   B、夏天，槐花飘香

 C、秋天，黄沙扑面    D、冬天，雪花飘飘

2.两个物体相接触，热量不从一个物体向另一个物体传递的原因，是两个物体具有相同的：（　     ）

A. 温度　 B. 热量    C. 内能       D. 比热容

3.汽油机是由四个冲程不断循环而工作的，下图中表示做功冲程是：（    ）

4．据中央电视台“智力快车”节目介绍，蜜蜂飞行与空气摩擦能产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。关于飞行中的蜜蜂，以下说法正确的是(   )

A. 蜜蜂带负电    B. 蜜蜂带正电    C. 空气不带电    D. 空气带负电

5．如图8所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（     ）

A.L1亮度增大，电流表示数不变    B．L1亮度不变，电流表示数不变

C．L1亮度不变，电流表示数变小   D．L1亮度减小，电流表示数变小

6. 如图9所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是（　     ）

A．电流表断路了           B．小灯泡被短路了

C．开关接触不良，断路了   D．小灯泡灯丝断了

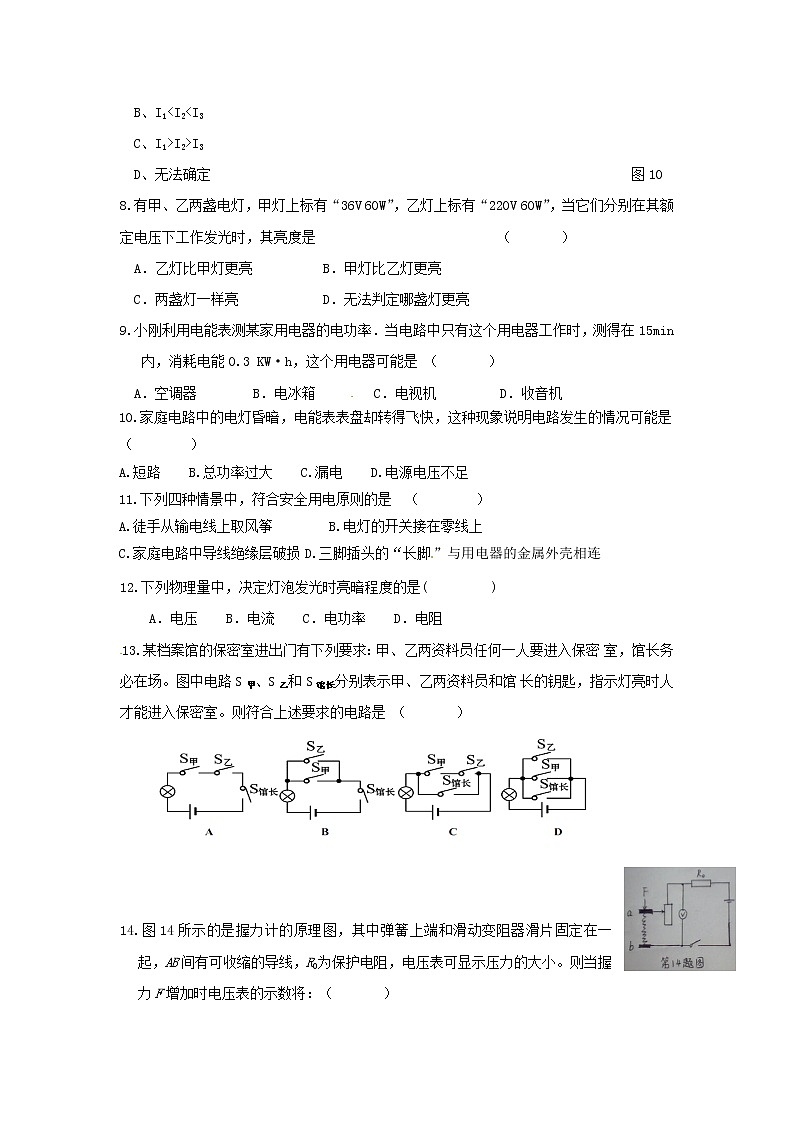

7.如图10所示的电路中，电流表A1、A2、A3的示数关系应是（   ）

A、I1=I2=I3

B、I1<I2<I3

C、I1>I2>I3

D、无法确定                                                            图10

8.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是                          （       ）

A．乙灯比甲灯更亮       B．甲灯比乙灯更亮

C．两盏灯一样亮    D．无法判定哪盏灯更亮

9.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是 （       ）

A．空调器        B．电冰箱        C．电视机         D．收音机

10.家庭电路中的电灯昏暗，电能表表盘却转得飞快，这种现象说明电路发生的情况可能是   （        ）

A.短路    B.总功率过大    C.漏电    D.电源电压不足

11.下列四种情景中，符合安全用电原则的是  （        ）

A.徒手从输电线上取风筝        B.电灯的开关接在零线上

C.家庭电路中导线绝缘层破损D.三脚插头的“长脚”与用电器的金属外壳相连

12.下列物理量中，决定灯泡发光时亮暗程度的是(         )

A．电压    B．电流    C．电功率    D．电阻

13.某档案馆的保密室进出门有下列要求：甲、乙两资料员任何一人要进入保密 室，馆长务必在场。图中电路 S甲、S乙和 S馆长分别表示甲、乙两资料员和馆 长的钥匙，指示灯亮时人才能进入保密室。则符合上述要求的电路是 （       ）

14.图14所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将：（       ）

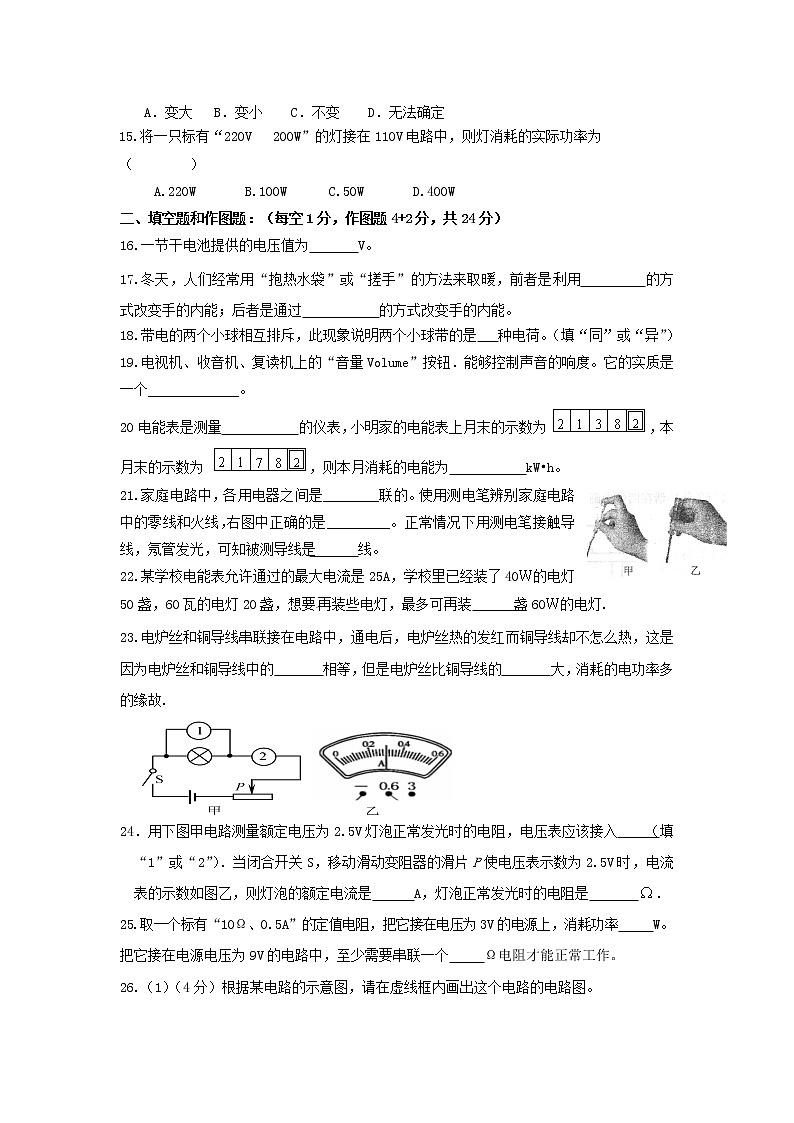

A．变大   B．变小    C．不变    D．无法确定

15.将一只标有“220V   200W”的灯接在110V电路中，则灯消耗的实际功率为（        ）

     A.220W       B.100W      C.50W       D.400W

二、填空题和作图题：（每空1分，作图题4+2分，共24分）

16.一节干电池提供的电压值为       V。

17.冬天，人们经常用“抱热水袋”或“搓手”的方法来取暖，前者是利用         的方式改变手的内能；后者是通过           的方式改变手的内能。

18.带电的两个小球相互排斥，此现象说明两个小球带的是   种电荷。（填“同”或“异”）

19.电视机、收音机、复读机上的“音量Volume”按钮．能够控制声音的响度。它的实质是一个。

20电能表是测量           的仪表，小明家的电能表上月末的示数为 ，本月末的示数为 ，则本月消耗的电能为           kW•h。

21.家庭电路中，各用电器之间是________联的。使用测电笔辨别家庭电路中的零线和火线，右图中正确的是_________。正常情况下用测电笔接触导线，氖管发光，可知被测导线是       线。

22.某学校电能表允许通过的最大电流是25A，学校里已经装了40Ｗ的电灯50盏，60瓦的电灯20盏，想要再装些电灯，最多可再装      盏60Ｗ的电灯.

23.电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的       相等，但是电炉丝比铜导线的       大，消耗的电功率多的缘故.

24．用下图甲电路测量额定电压为2.5V灯泡正常发光时的电阻，电压表应该接入    （填“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是      A，灯泡正常发光时的电阻是       ．　

25.取一个标有“10Ω、0.5A”的定值电阻，把它接在电压为3V的电源上，消耗功率     W。把它接在电源电压为9V的电路中，至少需要串联一个     Ω电阻才能正常工作。

26.（1）（4分）根据某电路的示意图，请在虚线框内画出这个电路的电路图。

（2）（2分）在右图中，按照安全用电的要求，将插座、开关连接进家庭电路中。

三、实验题（合计28分）

27.(6分）某同学用如图23所示的装置研究电流通过导体产生的热量与导体电阻大小的关系，图中两个烧瓶内盛有质量和温度均相等的煤油，温度计显示煤油的温度，两瓶煤油中均浸泡着一段一样粗的镍铬合金丝，但A比B短。实验时，该同学把两段金属丝串联接入电路。

（1）请用笔画线代替导线，帮他完成电路；

（2）这样连接的目的是                        ；

（3）实验过程中可以观察到A瓶中温度计的示数小于B瓶中温度计的示数，这表明                           。

28.（8分） 在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了_______的方法，即每次选用两根合适的导线，测出通过它们的电流，

然后进行比较得出结论。下表给出了实验中所用到的导线的情况。

⑴为了研究导线电阻与材料是否有关，应选用的两根导线是　　　　。

⑵为了研究导线电阻与长度是否有关，应选择的两根导线是　　　　 。

⑶为了研究导体电阻与横截面积是否有关，应选择的两根导线是　　　　　。

29.（10分）小华做“测定小灯泡电阻”的实验时，电源电压约为6V，小灯泡额定电压为2.5V。

 (1)请你用笔画线代替导线，将图甲的实物电路连接完整。

(2)闭合开关前，为了保护电路，小华应将图甲中滑动变阻器的滑片P置于      （选填“A”或“B”）端，闭合开关后，小华发现无论如何移动滑动变阻器的滑片，小灯泡都较亮且亮度保持不变，造成这一现象的原因是            。

(3)小华同学重新连接后闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，若他想测量小灯泡在额定电压下的电阻，应将图甲中滑片P向          （选填“A”或“B”）端移动，使电压表的示数为2.5V。

（4）（每空2分）小华同学移动滑片P，记下多组对应的电压表和电流表 的示数，并绘制成图丙所示的I-U关系图像，根据图像息，可计算出小灯泡在额定电压下的电阻是         Ω,  额定功率是       W。该图象不是直线，主要原因是                  　　　　　　 。

30．（4分）小明在科技活动中，了解到有一种半导体材料制成的热敏电阻，其电阻R随温度t变化的图像如甲图所示。

（1）热敏电阻R的阻值随温度t的增大而____________（选填“增大”或“减小”）。

（2）实验室中有两只外形完全相同的电阻R1和R2，其中一只为热敏电阻，另一只为定值电阻（阻值不随温度的变化而变化）。为了辨别它们，小明设计了如乙图所示的电路并进行如下操作：

①闭合开关后，对其中一只电阻进行____________。

②若电流表示数改变，则该电阻为___________电阻；若电流表示数不变，则该电阻为____________电阻。（选填“热敏”或“定值”）

四、计算题（共18分）

31．（4分）某太阳能热水器内盛有20℃的水50kg，在阳光照射下水温升高到60℃。试计算在此过程中这些水吸收了多少热量？［c水=4.2×103J/(kg·℃)］

32.（6分）在如图所示的电路中，已知电阻Ω，电流表的示数为Ａ，电流表A的示数为Ａ，求：

    （1）两端的电压；

    （2）通过的电流；

（3）的阻值。

33．（8分）为锻炼身体,小明利用所学物理知识设计了一个电子拉力计，图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R1间的摩擦不计)。定值电阻R0=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源电压U=3V，电流表的量程为 O～0.6A。

(1) 当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数是多少？

(2) 小明在电路中连入RO的目的是什么？

(3) 已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。通过计算说明, 开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?

参考答案

（总分：100分，考试时间：90分钟）

一、              选择题：（每一题只有一个正确答案，15×2分=30分）

二、填空题和作图题：（每空1分，作图题4+2分，共24分）

16.　　1.5　　　　。　17. 热传递  ；   做功   　 。

18.    异            19. (滑动）变阻器   。　

20.  电功（电能）   ；     40     。21.    并     ；    甲     ；    火     。

22.   38       。    23.　电流　　  ；   　电阻  　。

24.　　　1　  ； 　　0.3　　 ；   8.3       。25.　　0.9　　　　  ；　 8  　　　。

26.作图题（4+2分）

（1）

　　　                    　　　　　　　　　  （2）

三，实验题（合计28分）

27.(6分）(1) ；　　　　　　　　(2)    控制电流相等

（3） 电流一定时，在相同的时间内，电流通过电阻大的导体产生热量多    。

28.（8分) _控制变量法   （1） C  F       、

（2）  C   G         ；（3）   A   D     ．

 29.（10分）（1)

（2）  A          ； 把滑动变阻器的金属杆接入电路中   ．

（3）      B     。

(4)（每空2分）　12.5　　 ；　　0.5    ；　灯的电阻受到温度的影响发生变化了　。

30. （4分）（1）   减小     （2）①      加热

 ②  热敏                ；    定值        。

四、计算题（共18分）

31．（4分）8.4×106J

32.（6分）（1）5Ｖ　　（2）0.5Ａ　　　（3）10Ω

33.（8分）（1）  0.1A（3分）

（2）保护电路或防止短路（如果没有R0，当变阻器接入电路中的阻值小于5Ω时，电流超过0.6A。）（2分）            （3）400N （3分）
