初中物理人教版九年级全册第十七章 欧姆定律综合与测试习题

第十七章 欧姆定律 章末测试卷

一、单选题

1．如图所示，把电阻R1、R2按两种方式连接，电路中电流表A1、A2的读数分别是I1、I2，电压表V1、V2的读数分别是U1、U2，若I1＞I2，则（　　）

A．U1＞U2 B．U1＜U2 C．U1＝U2 D．无法判断

2．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表指针偏转角度相同；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）

A．5∶4 B．3∶5 C．4∶5 D．4∶1

3．如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，如图乙，有关判断正确的是（　　）

A．电源电压为8V

B．R2的阻值为10Ω

C．R1的阻值为20Ω

D．S接2时通R2的电流为0.2A

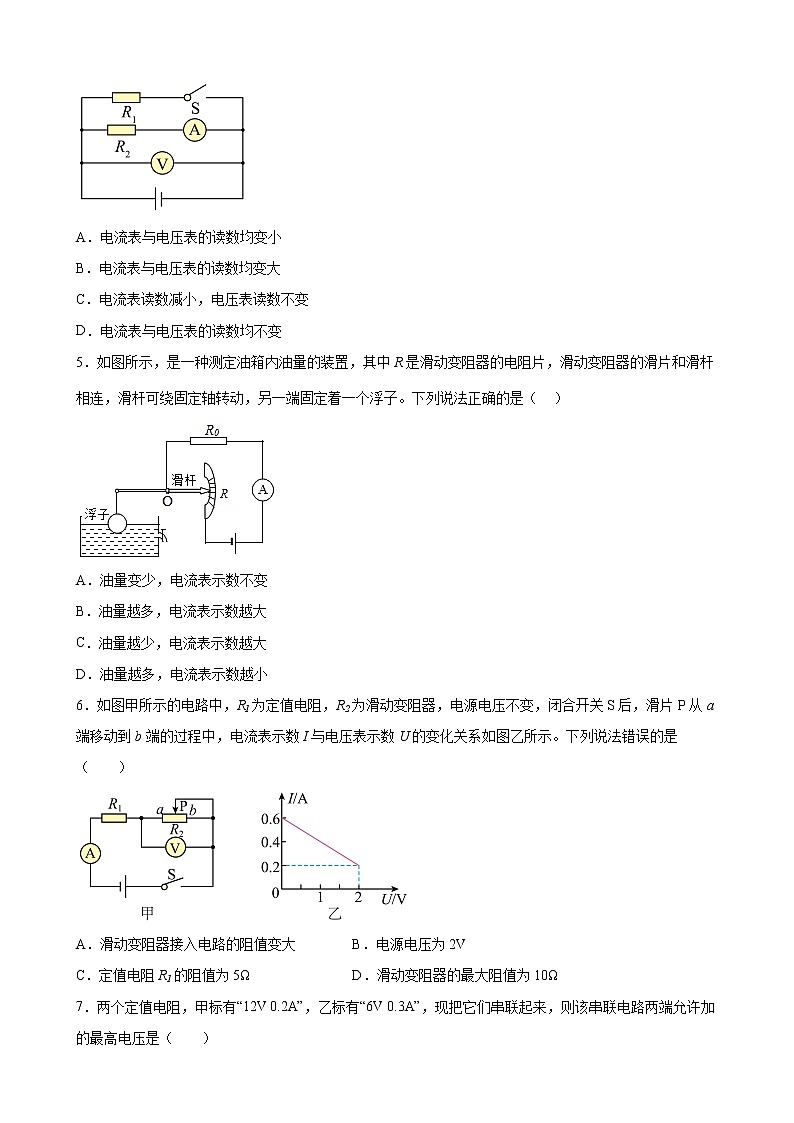

4．如图所示的电路中，电源电压恒定不变，当开关S闭合时，下列判断正确的是（　　）

A．电流表与电压表的读数均变小

B．电流表与电压表的读数均变大

C．电流表读数减小，电压表读数不变

D．电流表与电压表的读数均不变

5．如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是（   ）

A．油量变少，电流表示数不变

B．油量越多，电流表示数越大

C．油量越少，电流表示数越大

D．油量越多，电流表示数越小

6．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示。下列说法错误的是（　　）

A．滑动变阻器接入电路的阻值变大 B．电源电压为2V

C．定值电阻R1的阻值为5Ω D．滑动变阻器的最大阻值为10Ω

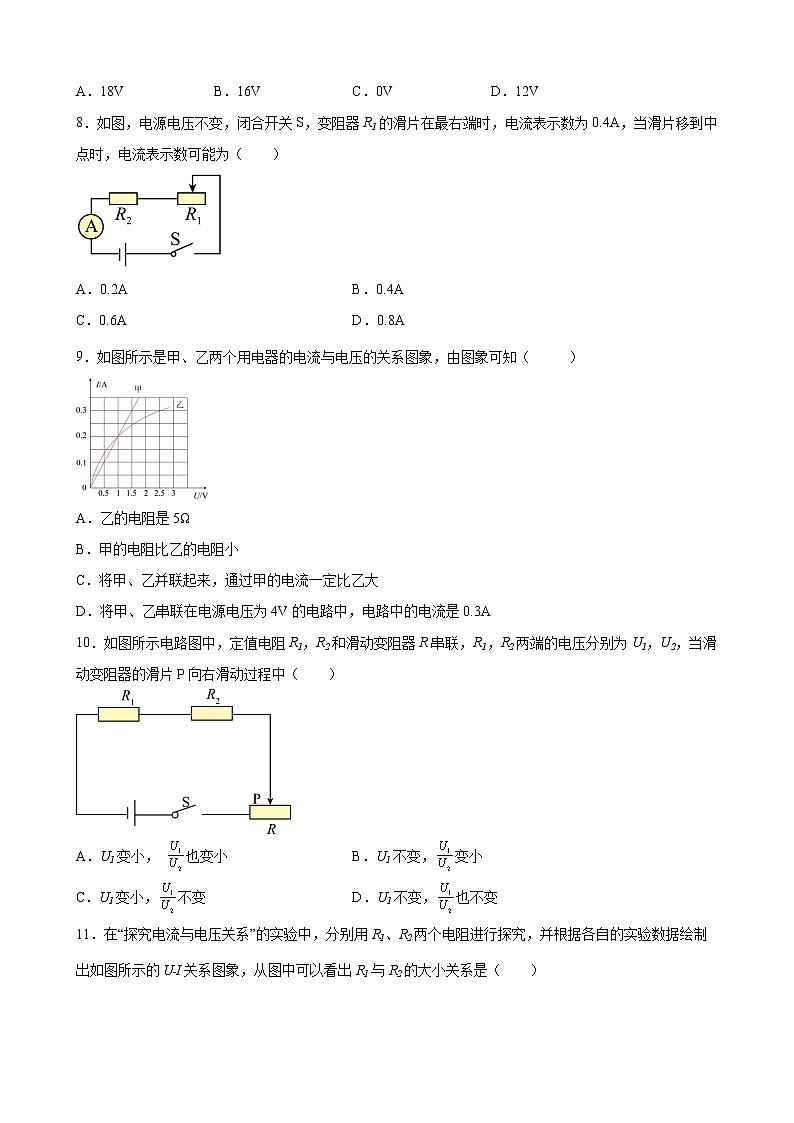

7．两个定值电阻，甲标有“12V 0.2A”，乙标有“6V 0.3A”，现把它们串联起来，则该串联电路两端允许加的最高电压是（　　）

A．18V B．16V C．0V D．12V

8．如图，电源电压不变，闭合开关S，变阻器R1的滑片在最右端时，电流表示数为0.4A，当滑片移到中点时，电流表示数可能为（　　）

A．0.2A B．0.4A

C．0.6A D．0.8A

9．如图所示是甲、乙两个用电器的电流与电压的关系图象，由图象可知（       ）

A．乙的电阻是5Ω

B．甲的电阻比乙的电阻小

C．将甲、乙并联起来，通过甲的电流一定比乙大

D．将甲、乙串联在电源电压为4V的电路中，电路中的电流是0.3A

10．如图所示电路图中，定值电阻R1，R2和滑动变阻器R串联，R1，R2两端的电压分别为U1，U2，当滑动变阻器的滑片P向右滑动过程中（　　）

A．U1变小， 也变小 B．U1不变，变小

C．U1变小，不变 D．U1不变，也不变

11．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（　　）

A．R1＞R2 B．R1=R2

C．R1＜R2 D．无法确定

二、多选题

12．如图所示是某同学设计的电子长度测量仪的示意图，其中定值电阻R1为10Ω，电源电压恒为6V，变阻器R2的规格为“40Ω ，0.5A”，电压表的量程为0～3V，电流表量程为0～0.6A。下列说法正确的（　　）

A．当被测物体的长度变长时，电流表的示数会变小

B．当被测物体的长度变长时，电压表的示数会变小

C．当变阻器R2接入电路的阻值是10Ω时，电压表的示数是3V

D．为了不损坏电路中的元件，变阻器接入电路的阻值范围是2～10Ω

13．如图所示电路中，电源电压不变，已知阻值的定值电阻R0，未知阻值的定值电阻Rx。闭合开关S1、断开开关S2，电流表示数为I1；闭合开关S2、断开开关S1，电流表示数为I2，则下列判断正确的是（　　）

A．闭合开关S1和S2时，电流表的示数为 B．电源电压为

C．电源电压为 D．定值电阻

14．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电压表无示数；若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（　　）

A．灯L断路 B．灯L短路

C．变阻器R断路 D．变阻器R短路

三、填空题

15．如图所示的电路中，电源电压为6V，R1=2R2，若想要两电阻并联，则甲处为电流表，乙处为______（选填“电流”或“电压”）表，此时甲处电流表示数为3A，则R1=______Ω。

16．有两段导线A和B，在相同的电压下，通过导线A的电流较大，通过导线B的电流较小，___________段导线的电阻大，24000Ω=___________kΩ。

17．如图所示，电阻R1与R2的比值为2：3，则电压表V1与V2的示数之比为_______。

18．如图，电源电压保持6V不变，电阻R2=20Ω，当闭合开关时，电路中的电流是0.2A，则电压表的示数是______。

19．如图甲所示电路中，电源电压保持不变，图乙是小灯泡L和电阻R的I﹣U图像，电压表的示数为4V，只闭合开关S时，同时闭合开关S和S1时，电压表的示数为 ___________V，若此时断开开关S，电阻R的阻值为 ___________Ω，若将小灯泡L和电阻R并联在2V的电源上，并联后总电阻的阻值为 ___________Ω。

四、实验题

20．在“探究通电导体的电流与电阻的关系”实验中，电源电压为且保持不变，滑动变阻器的规格为“，”，选用、、、、的定值电阻由大到小依次正确接入电路。

（1）用笔画线代替导线将图甲实物电路连接完整______，要求滑动变阻器的滑片向端移动时，电路中电流变大，导线不得交叉；

（2）连接好电路，闭合开关前，发现电压表指针指向“0”刻度线左侧，其原因是______；改正错误后，闭合开关，发现电压表示数接近电源电压，电流表几乎无示数，则故障为______；

（3）图乙是小组根据测得的实验数据绘制的电流随定值电阻变化的图像，由图像可知两端电压为 __，实验得到的结论是______；

（4）某次实验，更换电阻后，没有移动滑动变阻器的滑片，直接闭合开关，此时电压表示数如图丙所示，为______，则刚拆下电阻的阻值为______，为保持定值电阻两端电压一定，滑动变阻器的滑片应向______（选填“A”或“B”）端滑动。

21．小明同学想“探究电流跟电阻的关系”。于是他找来了一些器材，开始了科学探究。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

（1）他首先连接了如图（甲）所示的电路（还有一根导线未连接），请指出他连线过程中存在的问题是 ___________；

（2）他的实验步骤为：

①先让5Ω电阻接入电路，闭合开关，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；

②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数大于1.5V，应将滑动变阻器的滑片向 ___________（填“左”或“右”）移动，当观察到电压表示数为 ___________V时，记录电流表示数；

③将10Ω电阻换成15Ω电阻，闭合开关后发现：当滑动变阻器的滑片移动到最右端时电流表和电压表的示数如图（乙）所示。出现上述情况的原因可能是 ___________

A．滑动变阻器最大阻值太大

B．滑动变阻器最大阻值太小

C．滑动变阻器断路

D．定值电阻短路

（3）更换部分实验器材，完成继续整个探究实验后，用测得的数据绘制了如图（丙）的图象，根据该图象可以得出的结论是：___________。

五、计算题

22．在如图所示的电路中，电源电压不变，R1＝15Ω．S1闭合，S2断开时，电流表的示数为0.2A；S1、S2都闭合时，电流表的示数为0.5A，求电源电压和电阻R2。

23．如图所示的电路，电源电压为6伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为2伏。求

（1）电流表的示数I1；

（2）电阻R2的阻值。

24．如图甲所示的电路，电源电压保持不变，其中R2＝10Ω。

（1）闭合开关S后，电路中的电流大小为0.4A，电压表的示数为2V，求电阻R1的大小；

（2）电源电压的大小；

（3）若将R1和R2以如图乙的方式接入电路中，闭合开关S后，电流表A2的示数。

参考答案：

1．B

2．C

3．D

4．D

5．B

6．B

7．B

8．C

9．D

10．C

11．A

12．ACD

13．ACD

14．BC

15．     电流     6

16．     B     24

17．5:3

18．2V

19．     5     20     5

20．          电压表使用前没有调零     电阻断路     3     电压一定时，通过导体的电流与导体的电阻成反比     2.7     20     A

21．         右     1.5     B

22．3V，10Ω

23．（1）0.2A；（2）20Ω

24．（1）5Ω；（2）6V；（3）1.8A
