2022-2023学年上学期第十七章单元检测卷A卷（人教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十七章：欧姆定律。

第Ⅰ卷

一、单项选择题：本题共10小题，每小题3分，共30分。

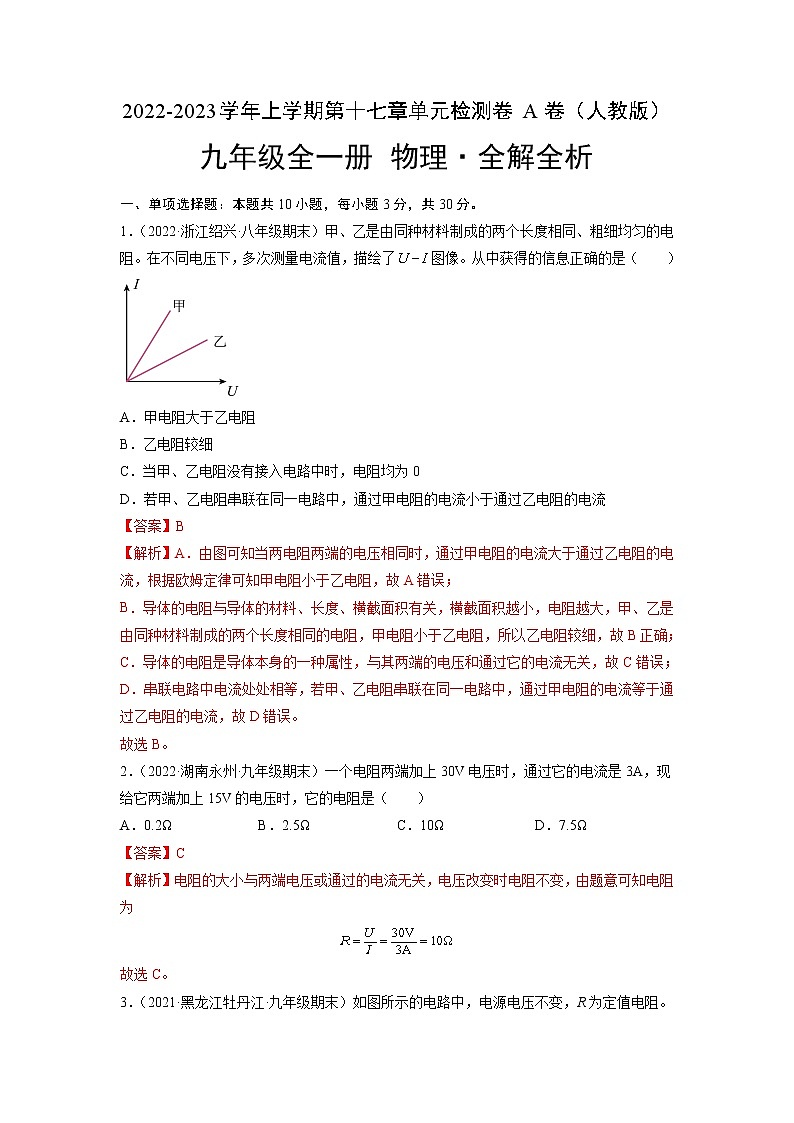

1．（2022·浙江绍兴·八年级期末）甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。在不同电压下，多次测量电流值，描绘了图像。从中获得的信息正确的是（　　）

    第1题图            第3题图                第5题图                  第6题图

A．甲电阻大于乙电阻                    B．乙电阻较细

C．当甲、乙电阻没有接入电路中时，电阻均为0

D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流

2．（2022·湖南永州·九年级期末）一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（　　）

A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω

3．（2021·黑龙江牡丹江·九年级期末）如图所示的电路中，电源电压不变，R为定值电阻。当开关S闭合后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）

A．电流表示数逐渐变小    B．电流表示数不变    C．电压表示数逐渐变大    D．电压表示数逐渐变小

4．（2022·全国·九年级）R1=10Ω，R2=1Ω，将这两个电阻并联接入电路，等效电阻大小（　　）

A．一定大于10Ω B．一定小于1Ω C．在10Ω与1Ω之间 D．无法确定

5．（2022·全国·九年级）如图所示的电路中，电源电压不变。当滑动变阻器的滑片P向右移动时，则（　　）

A．电压表的示数变大，电流表的示数不变 B．电压表的示数不变，电流表的示数变小

C．电压表的示数变小，电流表的示数变小 D．电压表的示数变小，电流表的示数变大

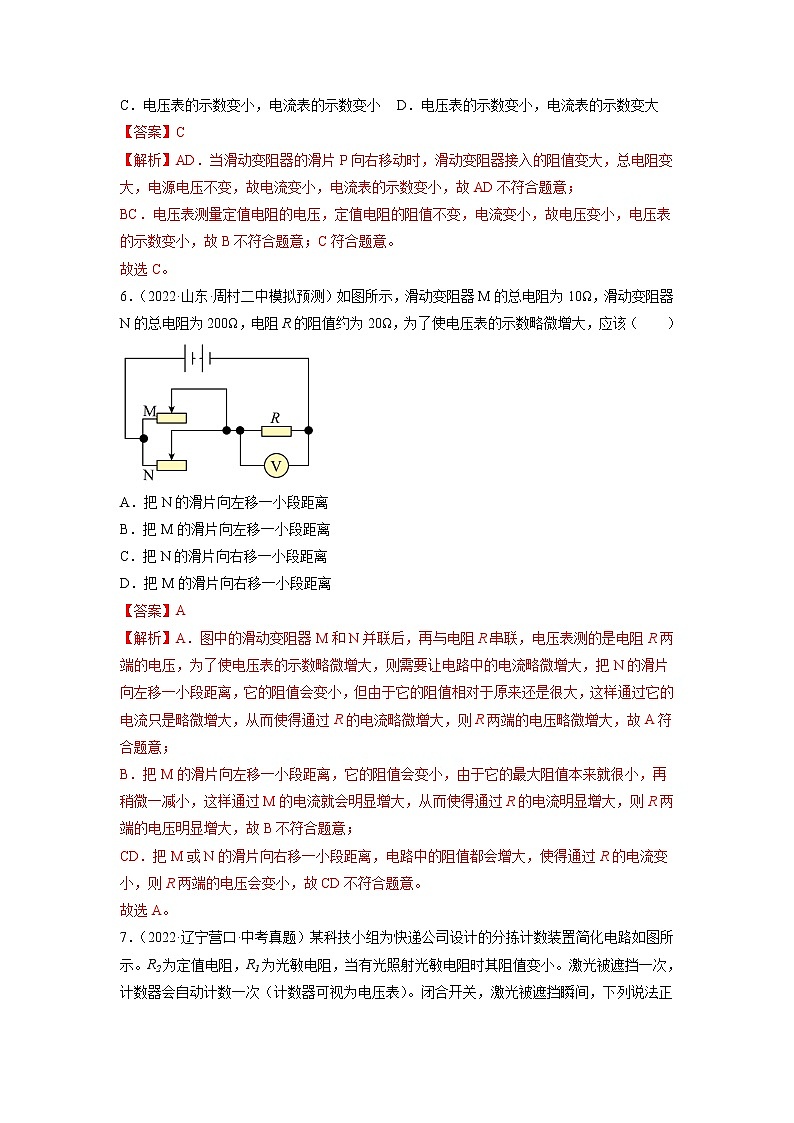

6．（2022·山东·周村二中模拟预测）如图所示，滑动变阻器M的总电阻为10Ω，滑动变阻器N的总电阻为200Ω，电阻R的阻值约为20Ω，为了使电压表的示数略微增大，应该（　　）

A．把N的滑片向左移一小段距离    B．把M的滑片向左移一小段距离

C．把N的滑片向右移一小段距离    D．把M的滑片向右移一小段距离

7．（2022·辽宁营口·中考真题）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）

             第7题图                                第8题图                   第9题图

A．电阻R1的阻值变小  B．通过R2的电流变大  C．电阻R1两端的电压变大  D．电阻R2两端的电压变大

8．（2022·安徽阜阳·模拟预测）刘涛利用如图所示的装置“探究电流与电阻的关系”，正确连接电路后，闭合开关，发现移动滑动变阻器的滑片P，电流表、电压表均有示数且不变，则电路存在的故障可能是（　　）

A．定值电阻短路    B．定值电阻断路    C．滑动变阻器断路    D．滑动变阻器短路

9．（2022·广东·深圳市模拟预测）如图所示是电阻甲和乙的图像，下列说法中正确的是（　　）

A．电阻甲和乙都是阻值不变的电阻       B．导体上的电压电流都为零时，电阻也为零

C．甲、乙串联在电路中，当电路电流为时，电路的总电压为

D．甲、乙并联在电路中，当电源电压为时，电路的总电流为

10．（2022·全国·九年级）如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）

           第10题图                第13题图                   第14题图

A．电压表被烧坏    B．电流表将被烧坏    C．灯亮，灯不亮    D．两只灯泡都将被烧坏

第Ⅱ卷

二、填空题。（每空2分，共18分）

11．（2022·安徽·池州市第十中学九年级开学考试）一只标有“8V 4W”小灯泡，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个 ___________Ω的电阻。

12．（2022·河南·郑州市金水区新奇初级中学九年级期末）人类物质文明的进步和科学技术的发展都离不开一些物理学家的贡献。发现了万有引力的是英国物理学家牛顿，被应用于宇宙天体的研究促进人类航天事业兴起；发现电流与电压和电阻关系的是德国物理学家 ___________，

13．（2022·安徽·桐城实验中学九年级期末）在如图的电路中，闭合开关S后，电流表A1、A2的示数分别为0.2A和0.5A，电压表的示数为6V。求灯L2的电阻R2 =______Ω。

14．（2021·安徽淮北·九年级阶段练习）小明利用如图甲所示的电路探究通过导体的电流跟电阻的关系。在实验中，他通过正确的实验操作和数据分析，得到了I与R的关系图像，如图乙所示。由图像可知，实验中电压表的示数始终保持_______V不变。

15．（2022·江西吉安·模拟预测）如图所示电路，闭合开关S，移动滑动变阻器的滑片，滑片向左移动时，两电压表示数变大的是______表；当它们示数______时，则此时滑片位置就是它的中点位置。

       第15题图                 第16题图                        第18题图

16．（2022·黑龙江鸡西·模拟预测）如图是关于电阻R1、R2的电流与电压关系的图像，则R1=___________Ω，若将R1、R2串联接在电路中时，通过R1的电流为0.2A，则电源电压为___________V。

17．（2022·安徽·合肥市五十中学东校三模）一段导体两端的电压为4V时，通过它的电流为0.2A；当它两端的电压变为0V时，其电阻为______Ω。

三、实验探究题（每空2分，共26分）

18．（2022·湖南·长沙市雅礼实验中学二模）现有下列器材：学生电源（6V）、电流表、电压表、定值电阻（5Ω、10Ω、20Ω、各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电流与电阻的关系”。

（1）将5Ω的电阻接入电路，闭合开关，移动滑片发现电压表有示数，电流表始终无示数，其原因可能是定值电阻 ___________（选填“断路”或“短路”）；

（2）排除故障后，小强用5Ω的电阻做完实验后，断开开关，接着把R换为10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 ___________V，记下电流表的示数；

（3）再将R换成20Ω电阻进一步探究分析，最后得出结论：电压一定时，导体中的电流与导体的电阻成 ___________比。

19．（2022·湖南永州·中考真题）某物理兴趣小组用如甲所示电路图测量定值电阻的阻值。

（1）根据图甲所示的电路图，进行实物连线如图乙所示，在该实物连线中，电流表上还有一个接线柱没有与其它元件连接，请你用笔画线代替导线，将图乙的实物连线连接完整；___________

（2）某次测量时，电压表、电流表的指针位置如图丙所示，则电压表读数为 ___________V，电流表读数为 ___________A，根据测量结果可计算出待测电阻的阻值为 ___________Ω；

（3）移动滑动变阻器滑片P，改变电压表和电流表的示数，根据实验测得的多组数据，求出电阻的平均值。多次测量求平均值的目的是 ___________。A．减小实验误差    B．寻找普遍规律

20．（2022·新疆·中考真题）某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；

（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；(      )

（3）根据做出的图像，求得R1的最大阻值为______Ω；

（4）滑动变阻器R2的最大阻值至少为______ Ω；（填 “20”“25”或“30”）

（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。该小组通过讨论，对产生此现象的原因，提出了多种猜想。他们提出的下列猜想中，最不合理的一项是______（ 填序号）。

A．电流表本身有电阻    B．导线本身有电阻    C．电压表本身的电阻不够大  D．电压表使用前未调零

四、计算题：本题共3小题，共26分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(8分)（2022·福建·中考真题）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，RP是红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：

（1）电路中的电流；

（2）RP的阻值。

22．(9分)（2022·上海·九年级）在如图所示的电路中，电源电压不变，R2为0～50Ω的变阻器，合上开关后，电压表示数为6V，电流表A的示数为2A，A1的示数为0.5A，求：

（1）电阻R1的阻值；

（2）变阻器R2接入的阻值；

（3）如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的最小阻值Rmin为多少?

23．(9分)（2022·四川成都·模拟预测）同学们研制了一种测量手压力大小的电子称，其测力部分的原理如图甲所示，它主要由手压板、杠杆OAB，压力传感器R（电阻值会随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A（实质是电流表）构成，其中OA:OB=1:2，且已知压力传感器R的电阻与它所受的压力F的关系如图乙所示。接通电源后，压力传感器两端的电压恒为4.8V。手压板和杠杆的质量不计。求：

（1）若某同学对手压板的压力为400N时，压力传感器上受的压力多大？此时，电流表的示数多大？

（2）若压力传感器R表面能承受的最大压强为4×106Pa，压力杆与压力传感器之间的接触面积是3cm2，则压力传感器R表面能承受最大压力为多大？

（3）该电子称的测量范围。
