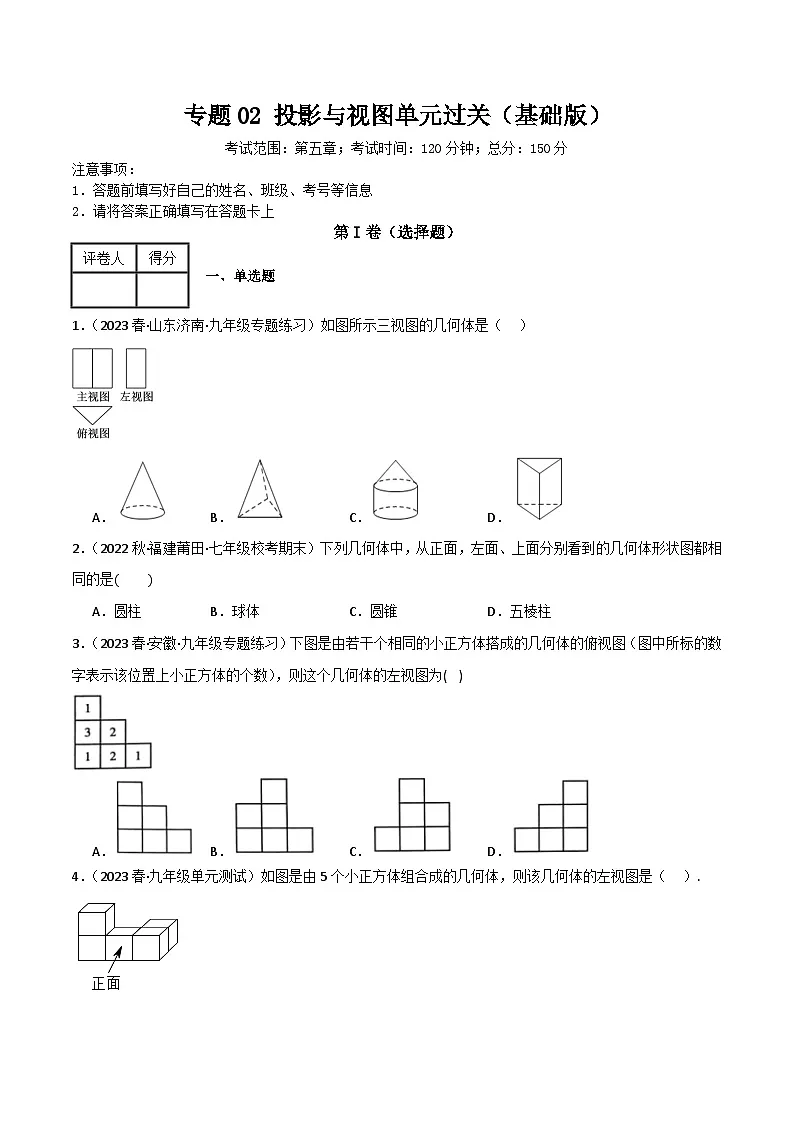

专题02 投影与视图单元过关（基础版）-九年级数学上册重难考点一遍过（北师大版）

这是一份专题02 投影与视图单元过关（基础版）-九年级数学上册重难考点一遍过（北师大版），文件包含专题02投影与视图单元过关基础版原卷版docx、专题02投影与视图单元过关基础版解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
注意事项：
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
第I卷（选择题）

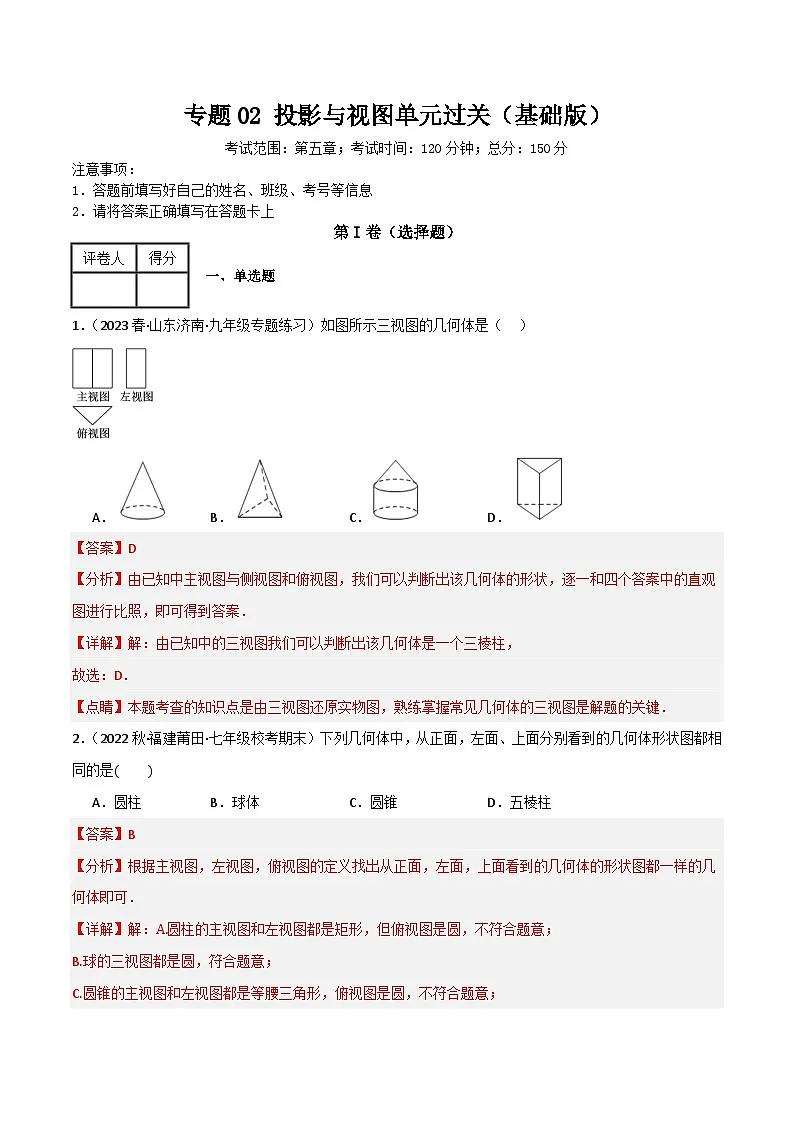

1．（2023春·山东济南·九年级专题练习）如图所示三视图的几何体是（ ）
A．B．C．D．
2．（2022秋·福建莆田·七年级校考期末）下列几何体中，从正面，左面、上面分别看到的几何体形状图都相同的是( )
A．圆柱B．球体C．圆锥D．五棱柱

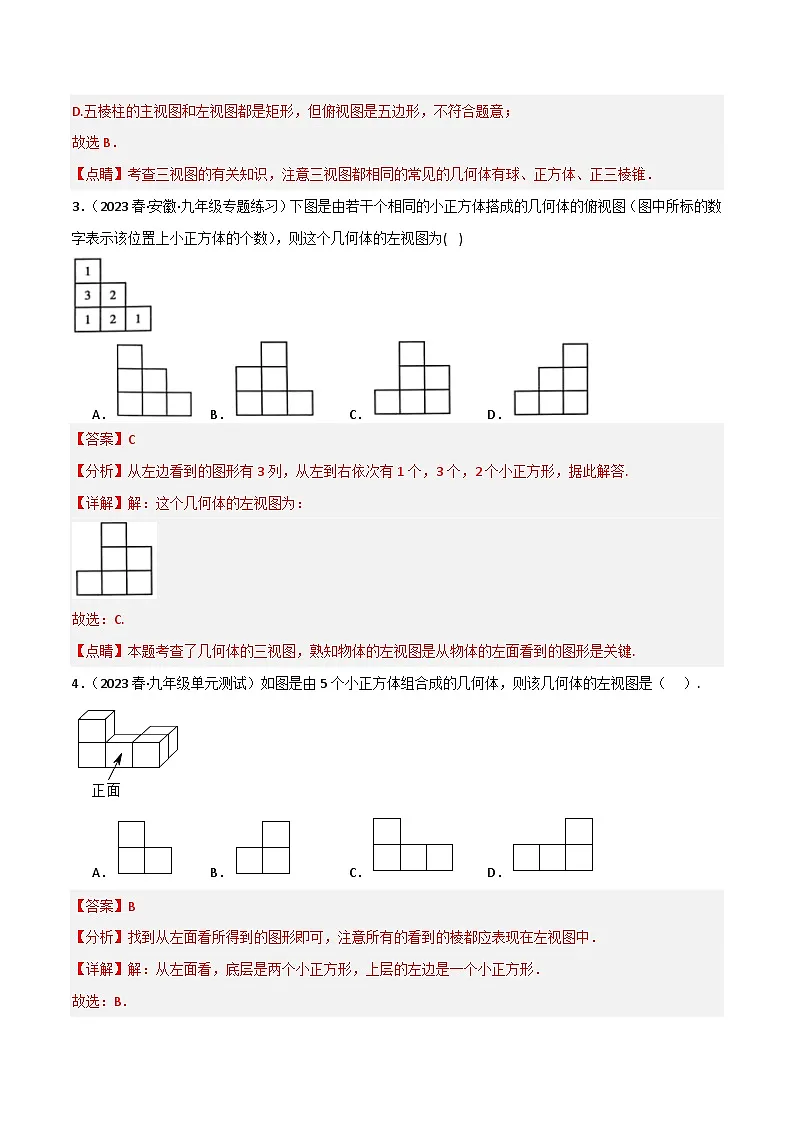

3．（2023春·安徽·九年级专题练习）下图是由若干个相同的小正方体搭成的几何体的俯视图（图中所标的数字表示该位置上小正方体的个数），则这个几何体的左视图为( )
A．B．C．D．
4．（2023春·九年级单元测试）如图是由5个小正方体组合成的几何体，则该几何体的左视图是（ ）.
A．B．C．D．

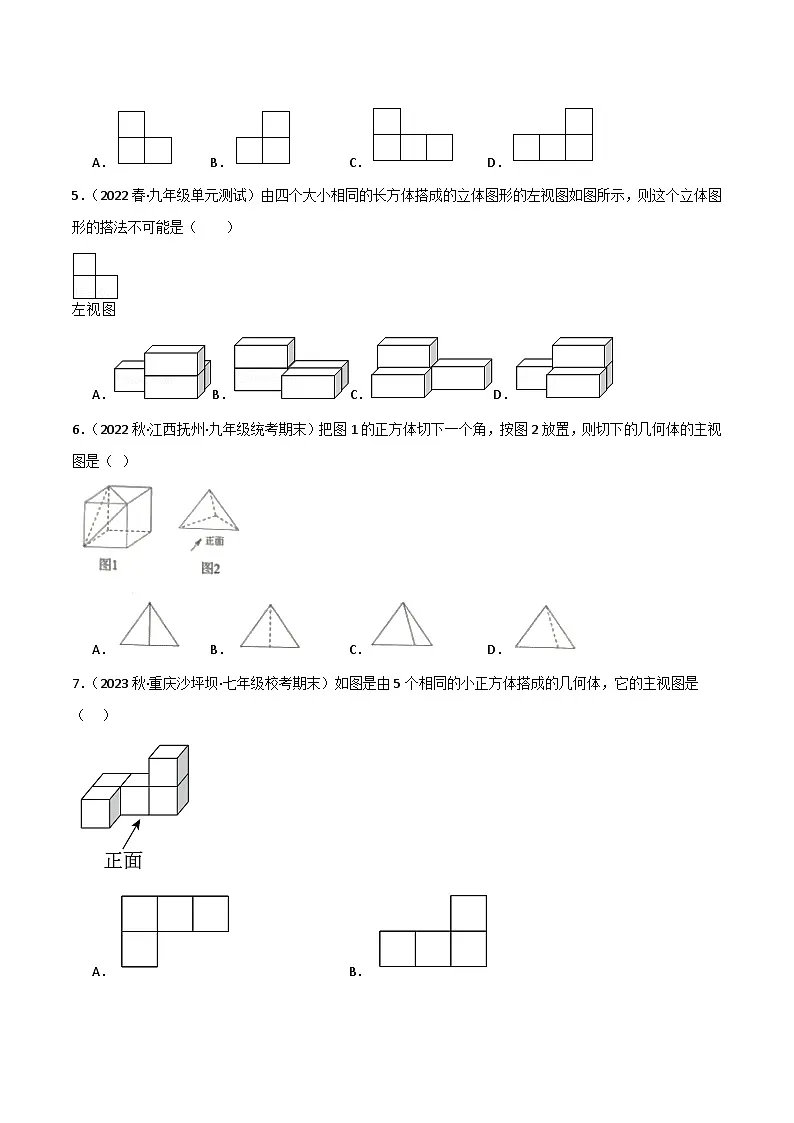

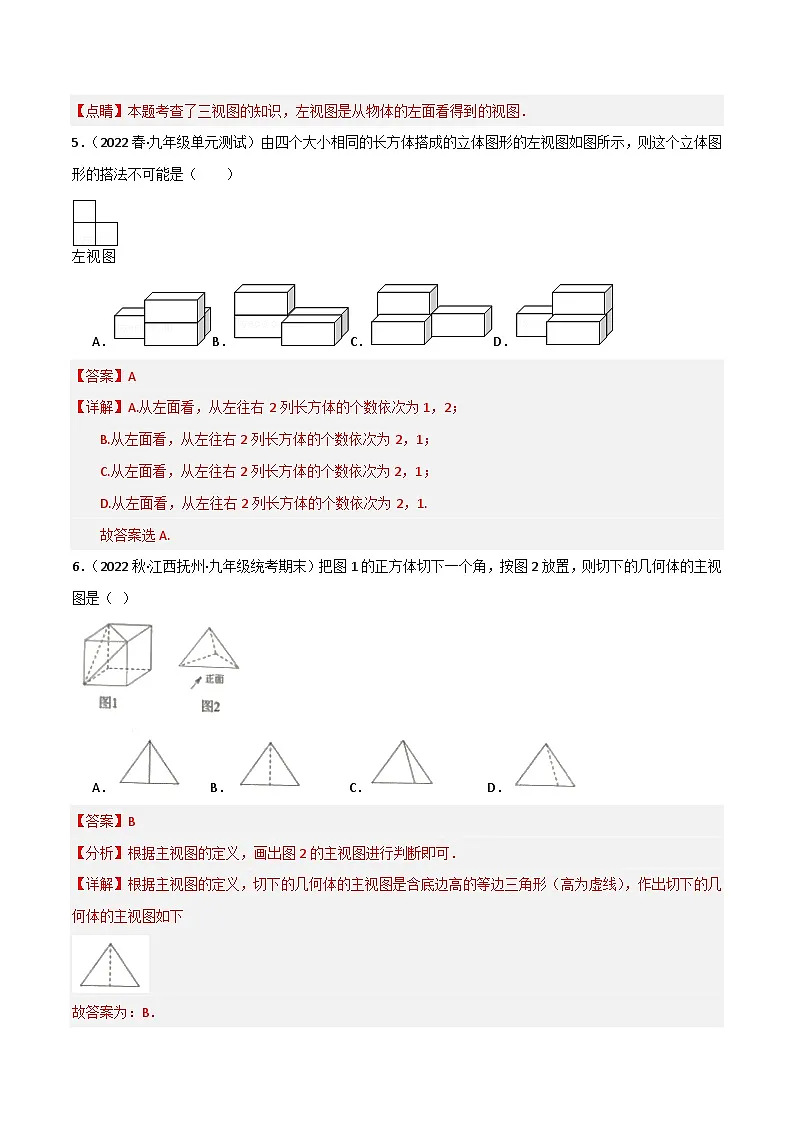

5．（2022春·九年级单元测试）由四个大小相同的长方体搭成的立体图形的左视图如图所示，则这个立体图形的搭法不可能是（ ）
A．B．C．D．
6．（2022秋·江西抚州·九年级统考期末）把图1的正方体切下一个角，按图2放置，则切下的几何体的主视图是（ ）
A．B．C．D．
7．（2023秋·重庆沙坪坝·七年级校考期末）如图是由5个相同的小正方体搭成的几何体，它的主视图是（ ）
A．B．
C．D．

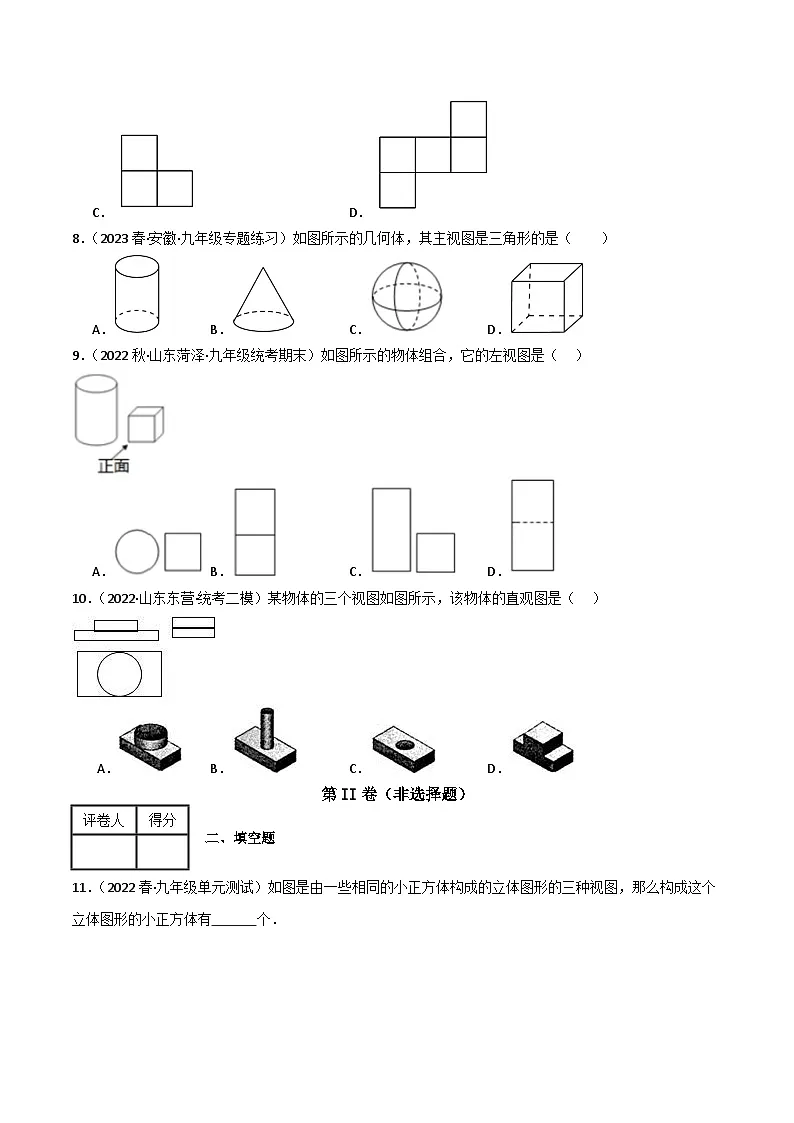

8．（2023春·安徽·九年级专题练习）如图所示的几何体，其主视图是三角形的是（ ）
A．B．C．D．
9．（2022秋·山东菏泽·九年级统考期末）如图所示的物体组合，它的左视图是（ ）
A．B．C．D．
10．（2022·山东东营·统考二模）某物体的三个视图如图所示，该物体的直观图是（ ）
A．B．C．D．
第II卷（非选择题）
11．（2022春·九年级单元测试）如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有 个．
12．（2022·北京·九年级专题练习）甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长之比的关系是
13．（2022秋·江苏徐州·九年级校考阶段练习）在某一时刻，测得一根长为2米的标杆的影长为4米，同时测得一根旗杆的影长为10米，那么这根旗杆的高度为 米．
14．（2022·全国·九年级假期作业）如图是一个立体图形的三视图，这个几何体的体积是 ．（计算结果保留π）
15．（2022秋·九年级单元测试）如图是实心零件的两种视图，则该零件的表面积为 cm2(结果保留π)

16．（2022秋·山东泰安·九年级统考期末）如图是某几何体的三视图及相关数据，则该几何体的侧面积是 ．
17．（2022春·九年级课时练习）小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？
18．（2022秋·安徽铜陵·七年级统考期末）（1）解方程：2x+x-12＝3﹣2x-13；
（2）从上往下看四个物体，得到第二行四个图形，分别用线连接起来：
19．（2022秋·江西南昌·七年级南昌大学附属中学校考阶段练习）如图所示的几何体是由若干个相同的小正方体组成的．
(1)填空：这个几何体由 个小正方体组成；
(2)画出它的三个视图．
20．（2022秋·山东青岛·七年级校联考期末）作图题：（作图请用直尺，否则不得分）如图是由一些大小相同的小正方体组合成的简单几何体，请你在给定的方格纸内分别画出从左面和从上面看到的平面图形
21．（2022秋·福建漳州·七年级校考期中）如图，是由小立方块塔成的几何体，请画出这个几何体从正面、左面、上面三个方面看到的形状图：
22．（2022秋·山东枣庄·七年级统考期中）如图，由7块小正方体组合成的立体图形，分别画出从正面、左面、上面观察到的图形．
23．（2022春·九年级单元测试）下面几何体的三种视图有无错误？如果有，请改正．
24．（2022秋·江苏苏州·七年级校考阶段练习）用5个棱长为1的正方体组成如图所示的几何体．
（1）该几何体的体积是多少立方单位，表面积是多少平方单位（包括底面积）；
（2）请在方格纸中用实线画出它的三个视图．
25．（2023秋·江苏扬州·七年级校考期末）如图，是用棱长为1cm的小正方体组成的简单几何体．
(1)这个几何体的体积是______cm3；
(2)请画出这个几何体的三视图；
(3)若在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和俯视图不变，那么最多可以再添加______个小正方体．评卷人
