一、单选题
1．用图甲电路进行伏安法测电阻实验时，小明闭合开关后发现电压表、电流表示数如图乙。他排除某处故障后即能正常实验，则发生故障的位置可能是（ ）
A．①②之间断路B．②③之间断路
C．①②之间短路D．②③之间短路
2．在电现象中，有四个同学们非常熟悉的实验：关于这四个电学实验，下列说法中不正确的是
A．“探究电流与电压的关系”的实验中可用小灯泡替代定值电阻
B．“探究电流与电阻的关系”的实验中滑动变阻器的作用是要控制定值电阻两端的电压不变
C．“用伏安法测定值电阻的阻值”的实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差
D．“探究影响电阻大小的因素”的实验中需要采用控制变量法
3．如图是根据伏安法测电阻测的电阻RA和RB的几组电流和电压画出的图象，根据图象判断出电阻RA和RB的大小关系（ ）
A．RA＞RBB．RA＝RBC．RA＜RBD．无法确定
4．实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样．现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )
A．25VB．35VC．17.5 VD．12.5V

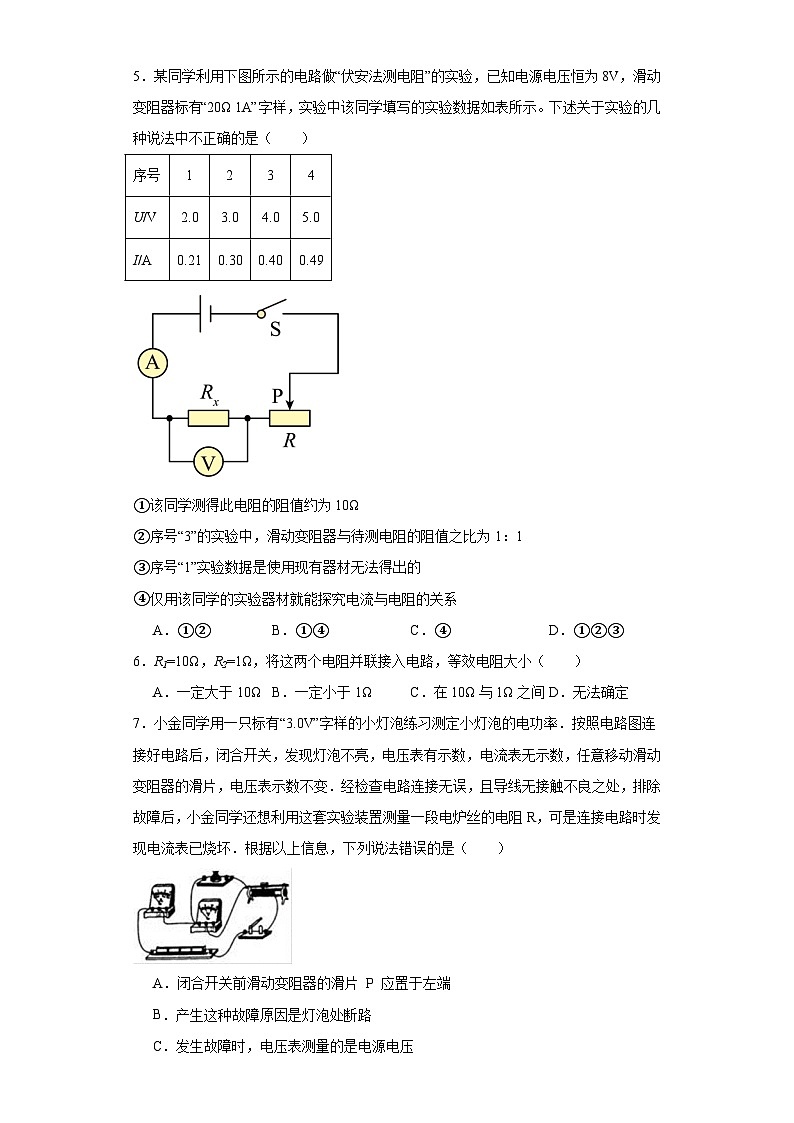

5．某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为8V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。下述关于实验的几种说法中不正确的是（ ）
①该同学测得此电阻的阻值约为10Ω
②序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1：1
③序号“1”实验数据是使用现有器材无法得出的
④仅用该同学的实验器材就能探究电流与电阻的关系
A．①②B．①④C．④D．①②③
6．R1=10Ω，R2=1Ω，将这两个电阻并联接入电路，等效电阻大小（ ）
A．一定大于10ΩB．一定小于1ΩC．在10Ω与1Ω之间D．无法确定
7．小金同学用一只标有“3.0V”字样的小灯泡练习测定小灯泡的电功率．按照电路图连接好电路后，闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，任意移动滑动变阻器的滑片，电压表示数不变．经检查电路连接无误，且导线无接触不良之处，排除故障后，小金同学还想利用这套实验装置测量一段电炉丝的电阻R，可是连接电路时发现电流表已烧坏．根据以上信息，下列说法错误的是（ ）
A．闭合开关前滑动变阻器的滑片 P 应置于左端
B．产生这种故障原因是灯泡处断路
C．发生故障时，电压表测量的是电源电压
D．小金同学认为利用现有器材不能测出电炉丝的电阻

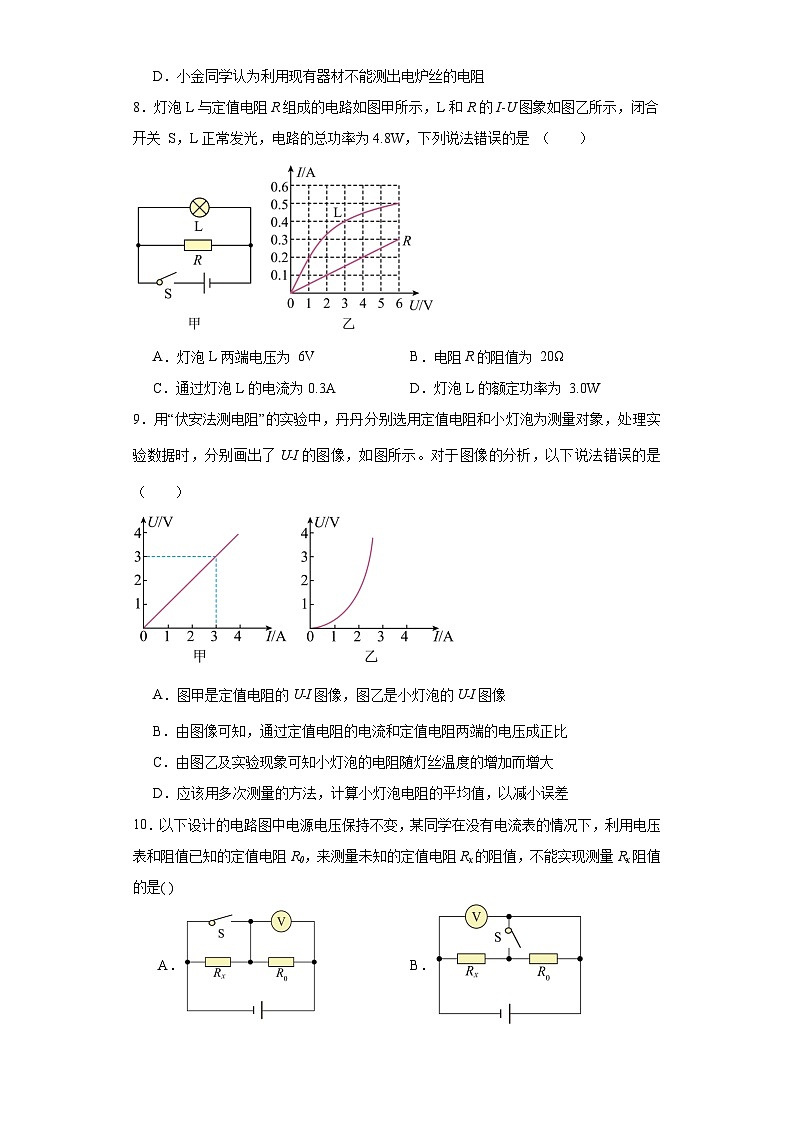

8．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图象如图乙所示，闭合开关 S，L正常发光，电路的总功率为4.8W，下列说法错误的是 （ ）
A．灯泡L两端电压为 6VB．电阻R的阻值为 20Ω
C．通过灯泡L的电流为0.3AD．灯泡L的额定功率为 3.0W
9．用“伏安法测电阻”的实验中，丹丹分别选用定值电阻和小灯泡为测量对象，处理实验数据时，分别画出了U﹣I的图像，如图所示。对于图像的分析，以下说法错误的是（ ）
A．图甲是定值电阻的U﹣I图像，图乙是小灯泡的U﹣I图像
B．由图像可知，通过定值电阻的电流和定值电阻两端的电压成正比
C．由图乙及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
D．应该用多次测量的方法，计算小灯泡电阻的平均值，以减小误差
10．以下设计的电路图中电源电压保持不变，某同学在没有电流表的情况下，利用电压表和阻值已知的定值电阻R0，来测量未知的定值电阻Rx的阻值，不能实现测量Rx阻值的是( )
A．B．
C．D．
二、填空题
11．小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为 V，电流表的示数为 A，待测电阻Rx的阻值为 Ω。
12．现要测定标有“ ”字样的小灯泡正常发光时灯丝的电阻值．给你提供的实验器材如下：
和的电源各一套（电源电压恒定），开关一个，导线若干，标有“ ”和“ ”的滑动变阻器各一个，量程为和的电流表各一个，量程为和的电压表各一个，应选用 的电源；应选择量程为 的电压表；滑动变阻器的规格应选择 ．
13．小明利用如图甲电路探究“通过导体的电流与电阻的关系”，根据实验数据绘出了I-1/R图象如图乙，分析图象可知，当导体的电阻为 Ω时，通过它的电流为0.4A；当接入电路的电阻为R1时，通过它的电流为0.2A，接入电路的电阻为R2时通过它的电流为0.5A，则R1∶R2= ；实验过程中，小明控制导体两端的电压为 V。
14．伏安法测电阻的原理： 。
15．串联电路的总电阻等于 ，写成数学表达式是 ；串联电路中的电流 ，写成数学表达式是 ；串联电路的总电压等于 ，写成数学表达式是 ．
16．如图是测量电阻所用电路的一部分，其中带G符号标志的是灵敏电流计，通电后电压表示数为3V，灵敏电流计的示数为3mA，则根据测量的数据，待测电阻R的测量值大小为 Ω，经上网查找资料可知此灵敏电流计自身的电阻为50Ω，考虑电表电阻对实验的影响，则待测电阻R的真实值等于 Ω。
17．如图是小华测量未知电阻的实验电路，已知电源电压恒定不变，为了 （选填“寻找规律”或“减小误差”），她调节滑动变阻器的滑片测得了多组数据。当她得到了多组电流、电压值，并求出了对应的电阻值之后，应该将其中的多个 值再求平均值。

18．如图所示的电路中，电阻。闭合开关，将单刀双掷开关掷于a端，电压表示数为；将切换到b端，电压表示数为1.5V，则电阻的阻值为 。

19．如图所示是用电压表和电流表测电阻的一种连接方法，为待测电阻，如果考虑电表内阻对测量结果的影响，则电压表示数 （选填“大于”、“等于”或“小于”）两端的实际电压，电流表示数 （选填“大于”、“等于”或“小于”）通过的实际电流。
20．小明利用如图所示电路测量未知电阻，闭合开关后，电流表指针反向偏转，原因是 ；正确连接电路后，移动滑动变阻器滑片，多次测量求Rx的目的是 。
三、综合题
21．（1）如图1所示，用温度计测量液体的温度，下列哪种操作是正确的 ，测出的读数如图2所示，则液体温度为 ℃；
（2）①如图3所示，秒表的读数为 s ；
②如图4所示，物体的长度为 cm；
（3）请你用笔画线代替导线，将如图5所示的实物电路连接完整，使之能完成“用伏安法
测小灯泡的电阻”的实验 。
22．用电流表测电阻可以用如图甲所示的电路测量电阻，a、b为接线柱，已知电源电压恒为U，电流表量程为Imax，内阻为R0.
(1)用导线将a、b直接连起来，移动滑动变阻器R1的滑片P，使电流表指针正好偏转到最大值Imax，Imax处就可以标为“0”，此时变阻器接入电路中的阻值的表达式为R1
(2)保持变阻器R1接入电路中阻值不变，在a、b间接入被测电阻RX，电流表的读数I与RX的关系式为 .
(3)若U=1.5V, Imax=0.6A，图乙电流表的表盘上已经标出了0的位置，请标出5的位置.
( )
23．如图甲所示，这是某电子秤的原理示意图，电源电压恒为8V，R1为定值电阻，托盘下方的R2为压敏电阻，其阻值的大小与托盘内所放物体质量m大小的关系图像如图乙所示。
（1）定值电阻R1在电路中的作用是 。
（2）当托盘中没有物体时，求压敏电阻R2的阻值；( )
（3）当托盘中没有物体时，电流表示数为0.01A，求定值电阻R1的阻值；( )
（4）当放入质量为0.5kg的某物体时，求电流表的示数。( )
序号
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.21
0.30
0.40
0.49
参考答案：
1．B 2．A 3．C 4．C 5．C 6．B 7．D 8．C 9．D 10．B
11． 2 0.5 4
12． “ ”
13． 5 5∶2 2
14．
15． 各串联电阻之和 R=R1+R2+… 处处相等 I=I1=I2=… 各部分电路两端电压之和 U=U1+U2+…
16． 1000 950
17． 减小误差 电阻
18．8
19． 大于 等于
20． 电流表的正、负接线柱接反了 减小误差
21． D 16 337.5 2.50
22． -
23． 保护电路 600Ω 200Ω 0.016A
