物理人教版第3节 电阻的测量课后测评

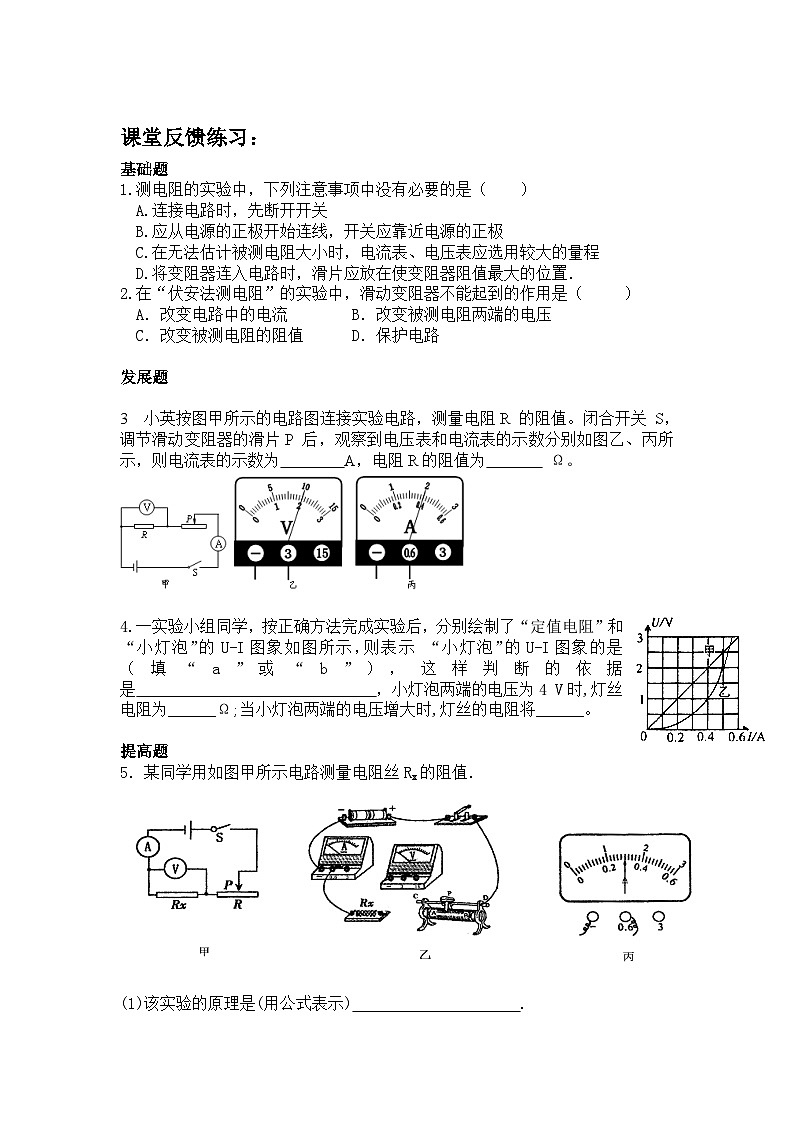

课堂反馈练习：

基础题

1.测电阻的实验中，下列注意事项中没有必要的是（    ）

A.连接电路时，先断开开关

B.应从电源的正极开始连线，开关应靠近电源的正极

C.在无法估计被测电阻大小时，电流表、电压表应选用较大的量程

D.将变阻器连入电路时，滑片应放在使变阻器阻值最大的位置．

2.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（     ）

A．改变电路中的电流        B．改变被测电阻两端的电压

C．改变被测电阻的阻值      D．保护电路

发展题

3  小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值。闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为        A，电阻R的阻值为        Ω。

4.一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U-I图象如图所示，则表示 “小灯泡”的U-I图象的是       （填“a”或“b”），这样判断的依据是                              ，小灯泡两端的电压为4 V时,灯丝电阻为______Ω;当小灯泡两端的电压增大时,灯丝的电阻将______。

提高题

5．某同学用如图甲所示电路测量电阻丝Rx的阻值．

(1)该实验的原理是(用公式表示)                     .

(2)根据图甲所示的电路图，把图乙中的实物图连接完整．要求滑片P向右移动时电路中电流减小，电表的量程、正负接线柱要正确，导线不能交叉．

(3)若第二次测得Rx两端的电压为2.4V时，电流表的示数如图丙所示，请将电

流值填入下表中并计算出电阻值，分析数据可知，此电阻的阻值Rx为        Ω
