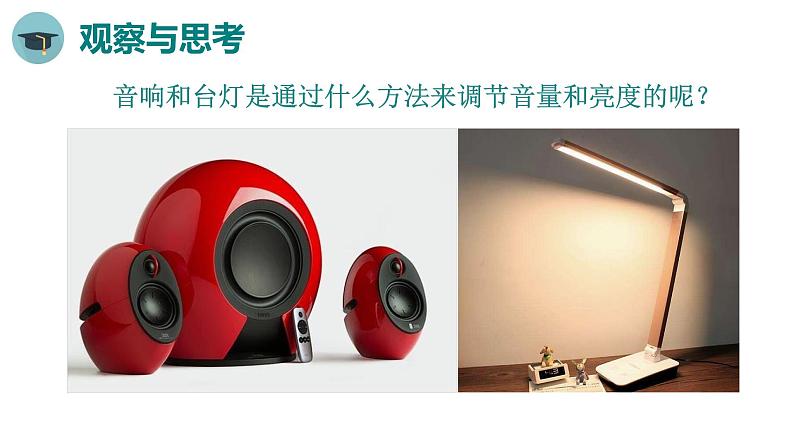

音响和台灯是通过什么方法来调节音量和亮度的呢？

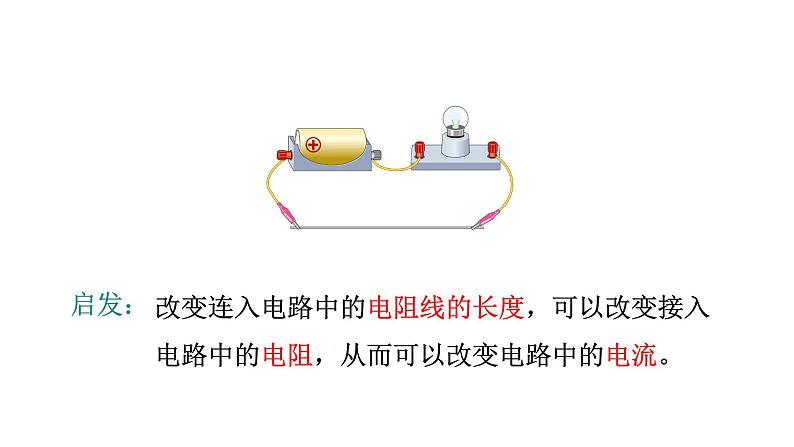

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
小灯泡的亮度随着夹子在铅笔芯上移动发生连续的变化，接入电路的笔芯越短，电阻越小，小灯泡越亮。
改变连入电路中的电阻线的长度，可以改变接入电路中的电阻，从而可以改变电路中的电流。
能改变接入电路中电阻大小的元件叫作变阻器。
改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
应串联在电路中，接入两个接线柱，AB 中一个，CD 中一个，即要“一上一下”。
实验：用滑动变阻器改变小灯泡的亮度
想一想：连通电路前应将滑片放到什么位置上？
变阻器通常标有最大电阻和允许通过的最大电流，使用时要根据需要进行选择，不能使通过的电流超过最大值，否则会烧坏变阻器。通常在使用前应将电阻调节到最大。
动画演示：用滑动变阻器改变小灯泡的亮度
用滑动变阻器改变小灯泡的亮度
当打开阀门B后，油量表示数怎么变化？当打开阀门A后，油量表的示数又如何变化？
如图甲、乙、丙分别表示三个滑动变阻器使用时的连接方法，当滑片P都向右移动时，滑动变阻器电阻值改变的情况分别是甲_______，乙_______，丙______。( 均选填“变大”“变小”或“不变")
图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a，b，c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）A．电位器与灯泡并联B．若只将a、b接入电路，顺时针转动旋钮时灯泡亮度不变C．若只将a、c接入电路，顺时针转动旋钮时灯泡变暗D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
温馨提示：若将图乙中a、c接入则接入了全部电阻片，不能改变电阻大小，接线时a、c只能选择其一接入电路。
电阻箱：能表示出阻值的变阻器。
读数方法：指针所指数值乘以倍率后相加。
工作原理：改变连接在电路中的电阻线长度
连接方式：“一上一下”串联在电路中
作用：改变电路中电阻、电流、电压、保护电路
可调温度的电热毯，电饭锅等
1.下列关于滑动变阻器的说法,正确的是(　　)A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
