高中物理人教版 (2019)选择性必修 第二册4 互感和自感同步测试题
展开
这是一份高中物理人教版 (2019)选择性必修 第二册4 互感和自感同步测试题，共27页。试卷主要包含了互感现象，自感现象，自感系数，磁场的能量等内容，欢迎下载使用。

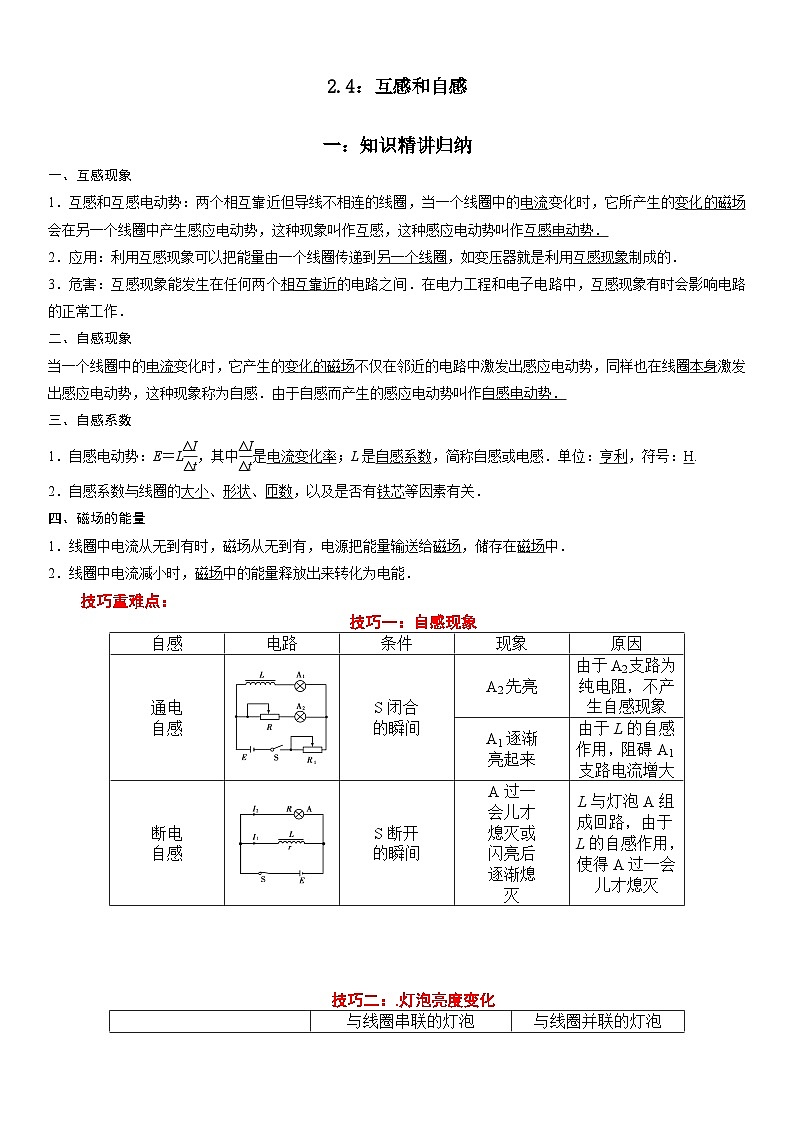

一、互感现象
1．互感和互感电动势：两个相互靠近但导线不相连的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫作互感，这种感应电动势叫作互感电动势．
2．应用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器就是利用互感现象制成的．
3．危害：互感现象能发生在任何两个相互靠近的电路之间．在电力工程和电子电路中，互感现象有时会影响电路的正常工作．
二、自感现象
当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在线圈本身激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作自感电动势．
三、自感系数
1．自感电动势：E＝Leq \f(ΔI,Δt)，其中eq \f(ΔI,Δt)是电流变化率；L是自感系数，简称自感或电感．单位：亨利，符号：H.
2．自感系数与线圈的大小、形状、匝数，以及是否有铁芯等因素有关．
四、磁场的能量
1．线圈中电流从无到有时，磁场从无到有，电源把能量输送给磁场，储存在磁场中．
2．线圈中电流减小时，磁场中的能量释放出来转化为电能．
技巧重难点：
技巧一：自感现象
技巧二：.灯泡亮度变化
二：考点题型归纳
题型一：互感
1．（2022·福建南平·高二期末）如图所示，图甲为手机无线充电图，图乙为其充电原理的示意图，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电板的励磁线圈和手机内的感应线圈，利用产生的磁场传递能量。当励磁线圈 ab 端通入如图丙的正弦式交变电流后，就会在感应线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）
A．感应线圈中产生的是恒定电流
B．励磁线圈中的电流产生的磁场恒定不变
C．感应线圈和励磁线圈通过互感现象实现能量传递
D．感应线圈中电流的方向总是与励磁线圈中电流方向相反
2．（2022·新疆喀什·高二期中）无线充电是近年发展起来的新技术。如图所示，该技术通过发射线圈和接收线圈传输能量。手机的内置接收线圈可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（ ）
A．无线充电基座可以用稳恒直流电源充电
B．在充电过程中只有电能间的相互转化
C．无线充电基座可以对所有手机进行充电
D．无线充电过程主要利用了电磁感应原理

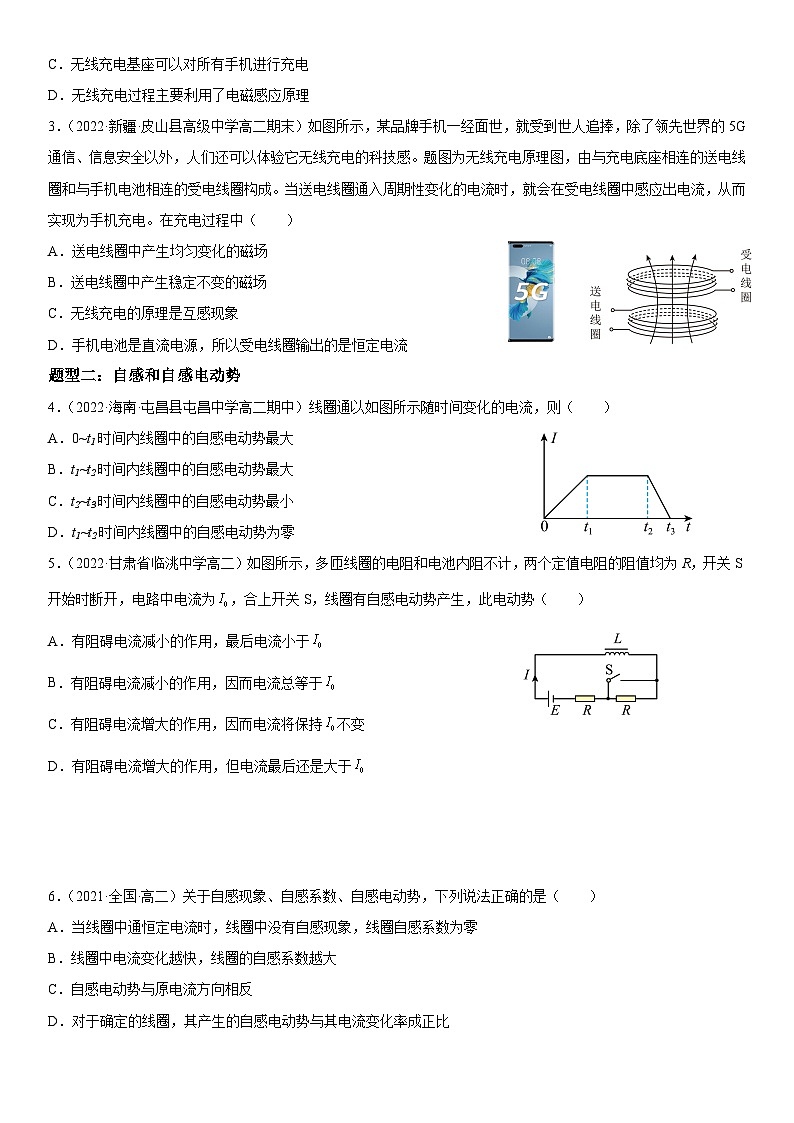

3．（2022·新疆·皮山县高级中学高二期末）如图所示，某品牌手机一经面世，就受到世人追捧，除了领先世界的5G通信、信息安全以外，人们还可以体验它无线充电的科技感。题图为无线充电原理图，由与充电底座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（ ）
A．送电线圈中产生均匀变化的磁场
B．送电线圈中产生稳定不变的磁场
C．无线充电的原理是互感现象
D．手机电池是直流电源，所以受电线圈输出的是恒定电流
题型二：自感和自感电动势
4．（2022·海南·屯昌县屯昌中学高二期中）线圈通以如图所示随时间变化的电流，则（ ）
A．0~t1时间内线圈中的自感电动势最大
B．t1~t2时间内线圈中的自感电动势最大
C．t2~t3时间内线圈中的自感电动势最小
D．t1~t2时间内线圈中的自感电动势为零
5．（2022·甘肃省临洮中学高二）如图所示，多匝线圈的电阻和电池内阻不计，两个定值电阻的阻值均为R，开关S开始时断开，电路中电流为，合上开关S，线圈有自感电动势产生，此电动势（ ）
A．有阻碍电流减小的作用，最后电流小于
B．有阻碍电流减小的作用，因而电流总等于
C．有阻碍电流增大的作用，因而电流将保持不变
D．有阻碍电流增大的作用，但电流最后还是大于
6．（2021·全国·高二）关于自感现象、自感系数、自感电动势，下列说法正确的是（ ）
A．当线圈中通恒定电流时，线圈中没有自感现象，线圈自感系数为零
B．线圈中电流变化越快，线圈的自感系数越大
C．自感电动势与原电流方向相反
D．对于确定的线圈，其产生的自感电动势与其电流变化率成正比
题型三：通电自感现象和断电自感现象
7．（2022·内蒙古·乌兰浩特一中高二期末）如图的电路中，A、B是两个相同的灯泡，L是带有铁芯的线圈，自感系数较大、电阻可忽略不计。已知闭合S且电路稳定后两灯都正常发光，那么（ ）
A．闭合S时，两灯同时正常发光
B．闭合S时，B比A先达到正常发光状态
C．断开S时，A灯先闪亮一下后逐渐熄灭
D．断开S时，两灯均立即熄灭
8．（2022·四川眉山·高二期末）如图所示，A、B是两个完全相同的小灯泡，L是自感系数很大、电阻不计的线圈。开关由断开到闭合，观察到的现象是（ ）
A．A、B灯同时亮后，A灯逐渐变暗直至熄灭
B．A、B灯同时亮后，B灯逐渐变暗直至熄灭
C．A灯先亮，B灯后亮，然后B灯逐渐变得更亮
D．B灯先亮，A灯后亮，然后A灯逐渐变得更亮
9．（2022·山东德州·高二期末）演示自感现象的电路如图所示，电源电动势为E，内阻不可忽略，L为电感线圈，R为定值电阻。闭合开关S，电路稳定时，两只完全相同的灯泡、亮度相同，下列说法正确的是（ ）
A．闭合开关S时，、同时变亮
B．闭合开关S时，慢慢变亮，立即变亮然后亮度保持不变
C．若断开开关，逐渐变暗，闪亮一下再逐渐变暗
D．若断开开关，、同时逐渐变暗
题型三：含自感线圈的的电路中小灯泡是否闪亮问题
10．（2022·湖北·宜城市第一中学高二期中）在如图所示的电路中，A1和A2是两个相同的灯泡。线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（ ）
A．闭合开关S时，A2先亮，A1逐渐变亮
B．闭合开关S时，A1和A2同时亮
C．断开开关S时，A2闪亮一下再熄灭
D．断开开关S时，流过A2的电流方向向左
11．（2022·江苏·北大附属宿迁实验学校高二开学考试）如图所示，两个灯泡A1和A2的规格相同，A1与线圈L串联后接到电路中，A2与可变电阻R串联后接到电路中。先闭合开关S，调节R，使两个灯泡的亮度相同，再调节R1，使它们正常发光，然后断开开关S，下列说法正确的是（ ）
A．重新接通电路，A1、A2同时变亮
B．重新接通电路，A1逐渐变暗
C．接通电路，电路稳定后再次断开S，A1、A2逐渐熄灭
D．接通电路，电路稳定后再次断开S，A2闪亮一下再熄灭
12．（2021·四川·广元市教育局高二期末）如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，、是两个相同的灯泡，电阻的阻值约等于的三倍，则（ ）
A．闭合开关S时，、同时达到最亮，且更亮一些
B．闭合开关S时，、“慢慢”亮起来，最终更亮一些
C．电路接通稳定后，断开开关S时，“慢慢”熄灭，闪亮后才“慢慢”熄灭
D．电路接通稳定后，断开开关S时，“慢慢”熄灭，“慢慢”熄灭，并没有闪亮一下
题型五：自感和互感图像问题
13．（2022·全国·高二课时练习）如图所示为“万人跳”实验的示意图，电源的内电阻可忽略，L为学生实验用变压器线圈，在时刻闭合开关S，经过一段时间后，在时刻断开S。下列表示通过人体电流I随时间t变化的图像中，你认为最符合该实验实际的是（ ）
A．B．C．D．
14．（2022·山东·高二期末）如图是用电流传感器相当于电流表，其电阻可以忽略不计研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为下图是某同学画出的在时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法中正确的是（ ）
A．图中甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图中乙是开关S由断开变为闭合，通过传感器2的电流随时间变化的情况
C．图中丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图中丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
15．（2022·四川·成都七中高二期末）如图甲所示的电路中，灯泡电阻为R，A1、A2为完全相同的电流传感器（内阻不计）。闭合开关K，得到如图乙所示的图像，电源电动势为E，内阻r，则（ ）
A．
B．
C．断开开关时，小灯泡会明显闪亮后逐渐熄灭
D．闭合开关时，自感线圈中电流为零，其自感电动势也为零
三：课堂过关精练
一、单选题
16．（2022·云南省玉溪第三中学高二阶段练习）如图所示，两个灯泡和的规格相同，与线圈L串联后接到电路中，与可变电阻R串联后接到电路中。先闭合开关S，调节R，使两个灯泡的亮度相同，再调节，使它们正常发光，然后断开开关S，下列说法正确的是（ ）
A．重新接通电路，逐渐变亮，而立即变亮
B．重新接通电路，同时变亮，而后稍微变暗
C．电路稳定后再次断开S，逐渐变暗，而立即变暗
D．电路稳定后再次断开S，闪亮一下再熄灭
17．（2022·全国·高二课时练习）如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其自感系数很大，直流电阻忽略不计，下列说法正确的（ ）
A．S闭合瞬间，A先亮
B．S闭合瞬间，A、B同时亮
C．S断开瞬间，A闪亮一下，然后逐渐熄灭
D．S断开瞬间，A逐渐熄灭，但不会闪亮一下
18．（2022·全国·高二课时练习）下列关于互感现象的说法不正确的是（ ）
A．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象
B．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律
C．利用互感现象能够将能量由一个线圈传递到另一个线圈，所以人们制造了收音机的“磁性天线”
D．在电力工程以及电子电路中不会出现互感现象而影响电路的正常工作
19．（2022·全国·高二课时练习）如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈，下面说法正确的是（ ）
A．闭合开关S时，A、B灯立刻达到相同的亮度
B．闭合开关S时，A灯立刻变亮，B灯逐渐变亮
C．断开开关S时，A灯逐渐熄灭，B灯立即熄灭
D．断开开关S时，A、B灯逐渐变暗，同时熄灭
20．（2022·全国·高二课时练习）在如图所示的电路中，三个灯泡L1、L2、L3的电阻关系为R1A．L1逐渐变暗，L2、L3均先变亮，然后逐渐变暗
B．L1逐渐变暗，L2立即熄灭，L3先变亮，然后逐渐变暗
C．L2立即熄灭，L1、L3均逐渐变暗
D．L1、L2、L3均先变亮，然后逐渐变暗
21．（2022·内蒙古·阿拉善盟第一中学高二期末）如图所示，电路中A、B、C是三个完全相同的灯泡，是一个自感系数很大、直流电阻为零的自感线圈，原来开关是闭合的，三盏灯泡均发光。某时刻将开关断开，则下列判断正确的是（ ）
A．点电势高于点，A灯闪亮后缓慢熄灭
B．点电势高于点，B、C灯闪亮后缓慢熄灭
C．点电势高于点，B、C灯不会闪亮只是缓慢熄灭
D．点电势高于点，B、C灯闪亮后缓慢熄灭
22．（2022·全国·高二课时练习）如图所示，是日光灯的电路图，主要由灯管、镇流器、启动器组成。关于日光灯的原理，下列说法正确的是（ ）
A．闭合开关S点燃日光灯管过程中，启动器的双金属片始终是闭合的
B．闭合开关S点燃日光灯管过程中，镇流器相当于电阻
C．将镇流器换为定值电阻，闭合开关S仍能正常点燃日光灯管
D．将启动器更换为开关S1，先闭合开关S和S1，再断开S1，仍有可能点燃日光灯管
23．（2022·北京顺义·高二期末）如图所示的电路中，、是两个完全相同的灯泡，为自感线圈（自感系数足够大，直流电阻不计）。为电源，S为开关。下列说法正确的是（ ）
A．闭合开关，、同时发光
B．断开开关，先熄灭，闪亮后熄灭
C．闭合开关和断开开关瞬间，中的电流方向相反
D．闭合开关和断开开关瞬间，中的电流方向相反
24．（2022·江苏苏州·高二期中）如图所示的电路中，A、B是两个完全相同的灯泡，L是自感系数很大的自感线圈，其直流电阻与定值电阻R阻值相等，电源内阻不计，下列判断中正确的是（ ）
A．闭合开关S后，灯泡A和B同时亮且亮度不变
B．闭合开关S后，B先亮，A后亮，最终亮度相同
C．断开开关S后，B闪亮一下后，A、B同时熄灭
D．断开开关S后，流过灯泡A的电流方向与原来相反
四：高分突破精练
一、单选题
25．（2022·全国·高二）随着科技的不断发展，无线充电已经进入人们的视线。小到手表、手机，大到电脑、电动汽车，都已经实现了无线充电从理论研发到实际应用的转化。如图所示，为某品牌的无线充电手机利用电磁感应方式充电的原理图。当充电基座上的发射线圈通入正弦式交变电流后，就会在邻近的接收线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）
A．发射线圈中电流产生的磁场呈周期性变化
B．接收线圈部分的工作原理是“电流的磁效应”
C．接收线圈与发射线圈中交变电流的频率不一定相同
D．手机和基座无需导线连接，这样传递能量没有损失
26．（2022·山东枣庄·高二期末）如图所示，电路中A和B是两个完全相同的小灯泡，L是一个自感系数很大、直流电阻为零的电感线圈，C是电容很大的电容器；当S1、S2断开，S闭合后，两灯泡均能发光。现先断开S，再闭合S1、S2，然后进行下列操作，则结果描述正确的是（ ）
A．闭合S时，A立即亮，然后逐渐变暗，最后稳定在一定亮度
B．闭合S时，B立即亮，然后逐渐熄灭
C．闭合S足够长时间后，A不发光而B发光
D．闭合S足够长时间后再断开，流过B中的电流反向并逐渐减小至零
27．（2022·江苏·吕叔湘中学高二期末）如图所示，a、b、c为三只完全相同的灯泡，L为有电阻的电感线圈（线圈电阻小于灯泡电阻），电源内阻不计。下列判断正确的是（ ）。
A．S闭合的瞬间，a灯比b、c两灯亮，但b、c两灯亮度相同
B．S闭合足够长时间后，a、c两灯亮度相同
C．S闭合后，a、b、c三灯均不发光
D．S断开后，b灯先突然闪亮再逐渐变暗熄灭
28．（2022·四川·乐山市教育科学研究所高二期末）如图，A、B、C是完全相同的灯泡，L为自感线圈（直流电阻不可忽略），E为电源（内阻不计），S为开关。下列说法正确的是（ ）
A．闭合开关，B、C先亮，A后亮，稳定后A最暗
B．闭合开关，C先亮，A、B逐渐变亮
C．断开开关，A、B、C都逐渐熄灭
D．断开开关，B会闪亮一下再逐渐熄灭
二、多选题
29．（2022·河北·廊坊市第十五中学高二阶段练习）如图所示，L是自感系数很大的线圈，但其自身的直流电阻为零。A和B是两个相同的小灯泡，下列说法不正确的是（ ）
A．闭合开关S后，灯泡A亮度一直保持不变
B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同
C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮
D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭
30．（2022·山东·安丘市普通教育教学研究室高二期中）如图所示为某同学探究电磁感应现象的实验装置。将两个线圈绕在一个铁环上，A线圈与电源、滑动变阻器R、开关组成一个回路，B线圈与电流计G、开关组成另一个回路。关于该实验现象下列说法正确的是（ ）
A．先闭合，再闭合的瞬间，G中无感应电流
B．先闭合，再闭合的瞬间，G中无感应电流
C．闭合、，待电路稳定后G中一直有感应电流
D．闭合、，待电路稳定后R的滑片向左移动的过程中，G中有感应电流
31．（2022·贵州·凯里一中高二期中）如图所示为演示自感现象的实验电路，实验时先闭合开关，稳定后设通过线圈的电流为，通过小灯泡的电流为，小灯泡处于正常发光状态．断开开关，可以观察到小灯泡闪亮一下后熄灭，在灯泡闪亮的短暂过程中，以下说法正确的是（ ）
A．线圈中的电流立即减为零
B．线圈两端端电势高于端
C．小灯泡中的电流由逐渐减为零，方向与相反
D．小灯泡中的电流由逐渐减为零，方向与相反
32．（2022·全国·高二课时练习）如图所示为演示自感现象的实验电路图，线圈的自感系数较大，且使滑动变阻器R接入电路中的阻值与线圈直流电阻相等，下列判断正确的是（ ）
A．接通开关S，灯A1、A2立即变亮
B．接通开关S，灯A1逐渐变亮，灯A2立即变亮
C．接通开关S，待电路稳定后断开开关S，灯A1、A2逐渐熄灭
D．接通开关S，待电路稳定后断开开关S，灯A1逐渐熄灭，灯A2闪一下后逐渐熄灭
33．（2022·福建莆田·高二期末）如图所示电路中，L为直流电阻不计且自感系数很大的电感线圈，A、B为两规格相同的灯泡，则（ ）
A．闭合S时，A先亮，B后亮
B．闭合S时，A、B同时亮
C．断开S时，A、B都逐渐变暗并同时熄灭
D．断开S时，A立即熄灭，B闪亮后再逐渐变暗直至熄灭
34．（2022·福建三明·高二期末）如图为自感现象演示实验，R0为滑动变阻器，L为电感线圈。闭合开关，灯1立即变亮，而另一个相同的灯2逐渐变亮，最终两灯的亮度相同。下列说法正确的是（ ）
A．闭合开关瞬间，流过L与R0的电流相等
B．闭合开关电路稳定后，流过L与R0的电流相等
C．闭合开关电路稳定后，流过L与R0的电流不等
D．开关断开瞬间，流过灯1的电流方向由左向右
35．（2022·山东济南·高二期末）图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是（ ）
A．图甲中，A1与L1的阻值不相同
B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流
C．图乙中，变阻器R与L2的阻值相同
D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等
36．（2022·江西省信丰中学高二阶段练习）题图是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R。题图是某同学画出的在时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法正确的是（ ）
A．图甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图乙是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．图丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
三、填空题
37．（2022·河北·廊坊市第十五中学高二阶段练习）如图，这是研究自感现象的实验原理图，图中L是插有铁芯的自感线圈，A1、A2是规格相同的两个灯泡，回答下列问题：
（1）在自感线圈中插入铁芯的目的是______________________________。
（2）在闭合开关之前，应将滑动变阻器的滑片移到__________。（填“最左”或“最右”）端。
（3）闭合开关S，调节变阻器R1、R使得两个灯泡的亮度相同后断开开关，断开开关的瞬间，流过灯泡A1的电流方向__________（填“向左”或“向右”），流过灯泡A2的电流方向__________（填“向左”或“向右”）。
（4）要观察到断开电路时，灯泡A2亮一下再熄灭，滑动变阻器接入电路的电阻阻值应__________（填“大于”或“小于”）自感线圈L的电阻阻值。
38．（2022·全国·高二课时练习）如图所示是研究自感现象的电路图，两个灵敏电流计G1和G2的零点都在刻度中央，当电流从左向右流入时，指针向右偏，反之向左偏，在开关S接通的瞬间，G1指针向___摆，G2指针向___摆；S断开的瞬间，G1指针向___摆，G2指针向___摆（以上均选填“左”或“右”），两个灵敏电流计指针的摆动幅度___（选填“相等”或“不相等”）。
39．（2022·福建·寿宁县第一中学高二阶段练习）如图所示，L是一带铁芯的自感线圈，其直流电阻为零，电路中A和B是两个完全相同的灯泡。则开关闭合的瞬间，观察到的现象是_____________（填“A、B同时亮”、“A先亮”、“B先亮”）；开关断开的瞬间，a点电势比b点____________（填“高”、“低”、“一样”）。
40．（2020·天津·高二期末）在如图所示的电路中，灯A1和A2是规格相同的两盏灯。当 开关闭合后达到稳定状态时，灯A1比灯A2亮。当断开开关的瞬间，观察到灯A1逐渐熄灭，灯A2______，流过灯A2的电流的方向为______。（填“向左”或“向右”）
41．（2022·福建省龙岩第一中学高二开学考试）某实验小组利用如图所示的电路，研究“通电自感和断电自感”现象。已知L1和L2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在开关S接通时，观察到的现象为_______，开关S断开时，观察到的现象为_______。
A．灯泡L1比灯泡L2先达到最亮
B．灯泡L2比灯泡L1先达到最亮
C．灯泡L1比灯泡L2先暗
D．灯泡L2比灯泡L1先暗
42．（2021·全国·高二课时练习）在下图所示的电路中，若线圈L的电阻与灯泡A的电阻相等，则开关S断开前后，通过线圈L的电流随时间变化的图像是图中的________，通过灯泡A的电流随时间变化的图像是图中的________。若远小于，则开关S断开前后，通过线圈L的电流随时间变化的图像是图中的________，通过灯泡A的电流随时间变化的图像是图中的_________。
A． B． C． D．
自感
电路
条件
现象
原因
通电
自感
S闭合
的瞬间
A2先亮
由于A2支路为纯电阻，不产生自感现象
A1逐渐
亮起来
由于L的自感作用，阻碍A1支路电流增大
断电
自感
S断开
的瞬间
A过一
会儿才
熄灭或
闪亮后
逐渐熄
灭
L与灯泡A组成回路，由于L的自感作用，使得A过一会儿才熄灭

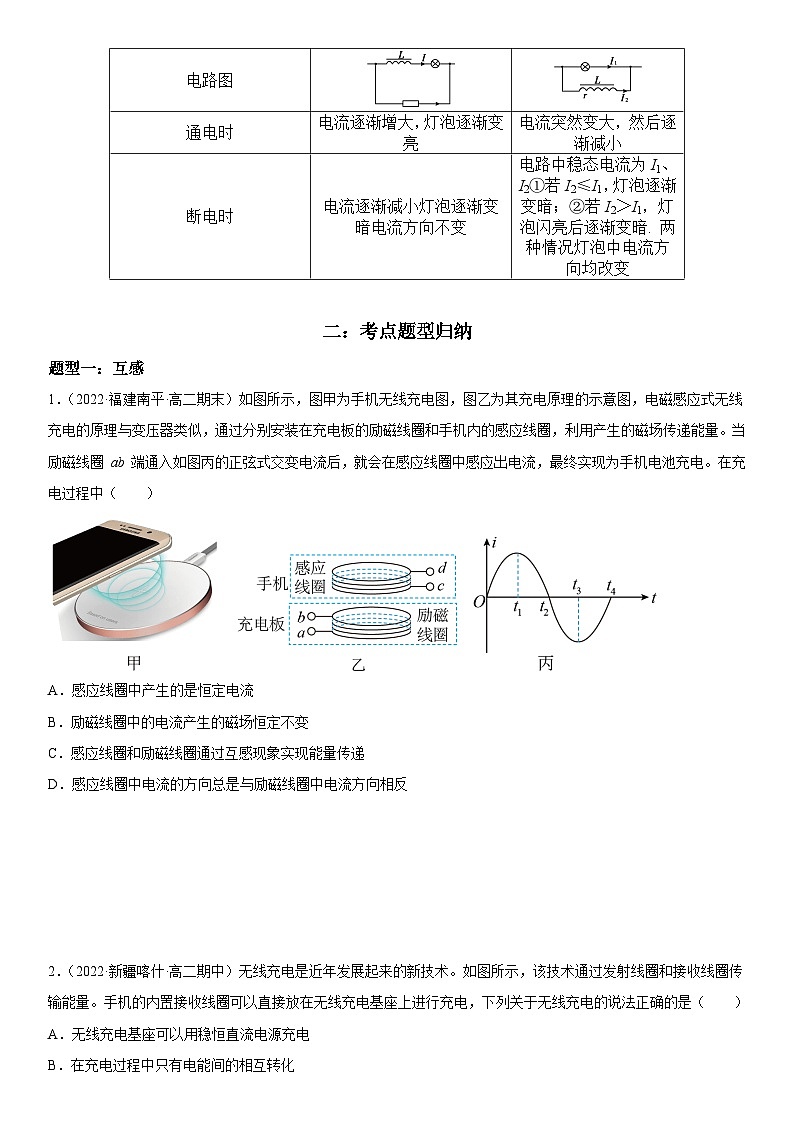

与线圈串联的灯泡
与线圈并联的灯泡
电路图
通电时
电流逐渐增大，灯泡逐渐变亮
电流突然变大，然后逐渐减小
断电时
电流逐渐减小灯泡逐渐变暗电流方向不变
电路中稳态电流为I1、I2①若I2≤I1，灯泡逐渐变暗；②若I2＞I1，灯泡闪亮后逐渐变暗. 两种情况灯泡中电流方向均改变
参考答案：
1．C
【详解】AB．当励磁线圈 ab 端通入如图丙的正弦式交变电流后，根据麦克斯韦电磁场理论可知，在励磁线圈中产生了呈周期性变化的磁场，根据法拉第电磁感应定律，可知在感应线圈中产生同频率的正弦交流电，故AB错误；
C．无线充电利用的是电磁感应原理，所以感应线圈和励磁线圈通过互感现象实现能量传递，故C正确；
D．感应线圈中的电流方向可以由楞次定律判断，当励磁线圈中电流减小时，感应电流的方向可能与励磁线圈的电流方向相同，故D错误。
故选C。
2．D
【详解】A．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故A错误；
B．充电时线圈中有电流，根据电流的热效应，可知线圈会发热，有电能损失，故B错误；
C．如果手机内没有接收线圈，则无线充电基座不可以对手机进行充电，故C错误；
D．无线充电过程主要利用互感现象来实现能量传递的，故D正确。
故选D。
3．C
【详解】AB．由于送电线圈中通入周期性变化的电流时，根据麦克斯韦理论可知送电线圈中电流产生的磁场呈周期性变化．故AB错误；
C．无线充电利用的是电磁感应原理，所以送电线圈和受电线圈通过互感现象实现能量传递。故C正确；
D．周期性变化的磁场会产生周期性变化的电场，输出的不是恒定电流。故D错误。
故选C。
4．D
【详解】AC．0~t1时间内线圈中的电流发生了变化，且没有在t2~t3时间内变化快，因此t2~t3时间内线圈中的自感电动势最大，AC错误；
BD．t1~t2时间内线圈中电流没有发生变化，因此线圈中没有磁通量的变化，所以线圈中没有自感电动势，自感电动势为零，B错误D正确。
故选D。
5．D
【详解】开关从断开到闭合瞬间，回路中的电流要增大，因而在线圈上产生自感电动势，根据楞次定律可知，该自感电动势要阻碍电流的增大，但阻碍不是阻止，最终电流还是会增大，故电流最后还是大于，D正确，ABC错误；
故选D。
6．D
【详解】A．当线圈中通恒定电流时，线圈中没有自感现象，不产生自感电动势，但是线圈自感系数不为零。故A错误；
B．线圈中电流变化越快，产生的自感电动势越大，线圈的自感系数与电流变化快慢无关。故B错误；
C．根据楞次定律，当线圈中电流增大时，自感电动势阻碍电流增大，自感电动势方向与原电流方向相反；当线圈中电流减小时，自感电动势阻碍电流减小，自感电动势方向与原电流方向相同。故C错误；
D．对于确定的线圈，自感系数L一定，其产生的自感电动势与其电流变化率成正比，故D正确。
故选D。
7．B
【详解】AB．根据题意可知，开关闭合，B灯立即正常发光，A灯由于线圈L的自感作用，逐渐达到正常发光状态，故A错误，B正确；
CD．由于线圈L的电阻不计，当电路稳定时，流过A、B灯的电流相等，断开S时，由于线圈L的自感现象，两灯均逐渐熄灭，故CD错误。
故选B。
8．B
【详解】刚闭合S时，线圈产生自感电动势，由于自感系数很大，可认为一开始线圈断路，电源与A、B灯构成回路，A、B灯同时亮，随着线圈L分流作用增大，且线圈L直流电阻可忽略不计，B灯逐渐变暗直至被短路熄灭；外电路总电阻减小，总电流增大，A灯变得更亮。故B正确，ACD错误。
故选B。
9．D
【详解】AB．因为闭合开关瞬间，存在通电自感，则慢慢变亮，立即变亮然后逐渐变暗最后两灯一样亮，故AB错误；
CD．断开开关时，存在断电自感，电感线圈相当于电源，且以断电之前的电流流过回路，因为断电之前，两支路的电流一样大，则若断开开关，、同时逐渐变暗，故C错误，D正确。
故选D。
10．A
【详解】AB．当开关S闭合时，灯A2立即发光。电流通过线圈，穿过线圈的磁通量增大，根据楞次定律线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，所以A1逐渐亮起来，所以A2比A1先亮，由于线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，故A正确，B错误；
CD．稳定后，当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与灯泡A1和A2串联，两灯电流相同，都过一会儿熄灭，灯A2不会闪亮，流过A2的电流方向向右，故CD错误。
故选A。
11．C
【分析】根据题中物理情景描述可知，本题考查自感，根据电感线圈对电流作用的规律，运用电磁感应等，进行分析推断。
【详解】A．重新接通电路，由于L有自感电动势产生，阻碍电流增大，所以A1逐渐变亮，而A2立即变亮，故A错误；
B．由A分析可知A1逐渐变亮，故B错误；
C．一段时间电路稳定后，再次断开S，A1、A2与L、R构成回路，L相当于电源，因原来两支路电流相等，所以不会出现A2闪亮一下再熄灭的现象，A1、A2都会逐渐熄灭，故C项正确；
D．由C分析可知不会出现A2闪亮一下再熄灭的现象，故B错误。
故选C。
12．C
【详解】AB．闭合开关S时，由于电感线圈的自感作用，导致灯泡将“慢慢”亮起来，而灯泡立即亮起来，电路稳定后，由于灯泡支路的电阻小一些，则该支路的电流大一些，即稳定后，最终更亮一些，AB错误；
CD．电路接通稳定后，断开开关S时，由于电感线圈的自感作用，导致灯泡中的电流不能立即减为0，该电流将在新的回路中逐渐减为0，即“慢慢”熄灭，由于断开开关前稳定时通过灯泡的电流大于通过灯泡的电流，则闪亮后才“慢慢”熄灭，C正确，D错误。
故选C。
13．A
【详解】开关闭合后，线圈与学生们并联，由于电源为干电池，电压很小，因此通过学生的电流很小，当开关断开时，线圈电流发生变化，从而产生很高的瞬时电压，此时线圈与学生们构成放电回路，线圈中电流方向不变化，而流经学生们的电流方向发生变化，断开瞬间流经学生的电流很大，学生们有触电的感觉，然后逐渐减小，故选A。
14．C
【详解】AB．当开关S由断开变到闭合时，传感器2所在支路立刻有电流且稳定，电感所在支路电流由于线圈阻碍逐渐增大，故传感器1示数应为从某一值开始缓慢增加到另一个值，故AB错误；
CD．当开关S由闭合到断开时，干路中电流瞬间变为零，故传感器1无示数，电感所在支路，由于电感阻碍电流的减小，所以会有减小的电流反向通过传感器2，故C正确，D错误。
故选C。
15．B
【详解】AB．由图乙可知，当时，自感线圈中电流为零，流过灯泡支路的电流为，根据闭合回路欧姆定律有
当时，电路稳定，两支路电流相等为，根据闭合回路欧姆定律有
联立解得
故A错误B正确；
C．由图乙可知，电路稳定后，两支路电流相等，则断开开关时，小灯泡不会闪亮后逐渐熄灭，故C错误；
D．闭合开关时，自感线圈中电流为零，但由于电流变化，自感电动势不为零，故D错误。
故选B。
16．A
【详解】AB．重新接通电路，由于L有自感电动势产生，阻碍电流增大，所以逐渐变亮，而立即变亮。故A正确；B错误；
CD．一段时间电路稳定后，再次断开S，与L、R构成回路，L相当于电源，因原来两支路电流相等，所以不会出现闪亮一下再熄灭的现象，、都会逐渐熄灭。故CD错误。
故选A。
17．C
【详解】AB．开关S闭合时，灯泡A所在支路由于二极管的单向导电性而处于断路状态，所以灯泡A不会亮。由于线圈的自感作用，灯泡B逐渐亮起来，故AB错误；
CD．开光S断开瞬间，由于线圈的自感作用，线圈、二极管、灯泡A构成了一个闭合回路，自感电流的方向符合二极管的导通方向，所以灯泡A开始发光，随着自感电流减小，灯泡A熄灭，即灯泡A闪亮一下，然后逐渐熄灭。灯泡B则立即熄灭，故C正确，D错误。
故选C。
18．D
【详解】A．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象，故A正确，不符合题意；
B．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律，故B正确，不符合题意；
C．利用互感现象能够将能量由一个线圈传递到另一个线圈，所以人们制造了收音机的“磁性天线”，故C正确，不符合题意；
D．互感现象能发生在任何两个相互靠近的电路之间，会影响电力工程以及电子电路中电路的正常工作，故D错误，符合题意。
故选D。
19．D
【详解】AB．闭合开关S瞬间，由于自感线圈阻碍电流变化，电流几乎不从线圈通过，线圈所在支路可看作断路，B灯瞬间变亮，之后线圈对电流的阻碍越来越小，A灯逐渐变亮，通过B的电流越来越小，B逐渐变暗，最终，线圈可看作导线，两灯一样亮，故AB错误；
CD．断开开关S瞬间，由于自感线圈阻碍电流变化，线圈和两灯组成回路，回路中仍有和初始稳定时相同的电流大小，之后线圈对电流的阻碍越来越小，回路电流越来越小，最终电流为零，则A、B灯逐渐变暗，同时熄灭，故C错误，D正确。
故选D。
20．B
【详解】因为三个灯泡L1、L2、L3的电阻关系为R1故选B。
21．D
【详解】开关闭合稳定时，电感线圈支路的总电阻比B、C灯支路电阻小，故流过A灯的电流大于流过B、C灯的电流，且电流方向由到，因为理想线圈无内阻，故点电势等于点电势。当开关断开，电感线圈会产生自感现象，由楞次定律知，感应电流方向由到，电感线圈相当于电源，故点电势高于点，断开开关，瞬间流过B、C灯支路的电流比原来的大，故B、C灯闪亮后缓慢熄灭。
故选D。
22．D
【详解】A．当开关接通220伏的电压立即使启动器的惰性气体电离，产生辉光放电,辉光放电的热量使双金属片受热膨胀，两极接触；电流通过镇流器、启动器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子，双金属片自动复位，两极断开；故A错误；
B．在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动，在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光；则镇流器相当于自感电源，提供高压，故B错误；
C．将镇流器换为定值电阻，闭合开关S不能提供高压让氩气分子电离，则不能正常点燃日光灯管，故C错误；
D．将启动器更换为开关S1，先闭合开关S和S1，再断开S1，相当于启动器的作用，也能提供断电时的自感电动势获得高压，则仍有可能点燃日光灯管，故D正确；
故选D。
23．C
【详解】A．闭合开关瞬间，由于线圈的阻碍作用很大，故先亮，慢慢变亮，最终、亮度一样，A错误；
B．闭合开关稳定后，由于线圈直流电阻不计，所以、两灯的电流一样，断开开关，线圈产生自感电动势，与、两灯构成回路，、两灯都是逐渐暗下去，B错误；
CD．闭合开关稳定时，、和线圈中电流方向都向右；断开开关瞬间，电流方向由线圈决定，可知中的电流方向变为向左，中的电流方向还是向右，故闭合开关和断开开关瞬间，中的电流方向相反，中的电流方向相同，C正确，D错误。
故选C。
24．B
【详解】AB．闭合开关S后，B立刻亮，由于线圈产生自感电动势阻碍电流的增加，可知A后亮，最终稳定时，因为两支路的直流电阻相等，则两支路的电流最终相等，最终两灯亮度相同，选项A错误，B正确；
CD．断开开关S后，灯泡B中的电流立刻消失，但是由于线圈中产生自感电动势阻碍电流减小，则通过线圈的电流要与A、B、R重新组成新的回路，使得两灯慢慢熄灭，此过程中流过灯泡A的电流方向与原来相同，因原来两支路电流相等，则此过程中灯泡B不会出现闪亮现象，选项CD错误。
故选B。
25．A
【详解】AB．由题意知，手机无线充电是利用电磁感应原理，应将充电底座接到交变电源上，给发射线圈通交变电流，从产生变化的磁场，使得接收线圈的磁通量发生改变，产生感应电动势、感应电流，从而实现充电。选项A正确，B错误；
C．接收线圈中产生交变电流的频率与发生线圈中交变电流的频率是相同，选项C错误；
D．手机与基座无需导线连接就能实现充电，但磁场能有一部分以电磁波辐射的形式损失掉，因此这样传递能量是有能量损失的，选项D错误。
故选A。
26．C
【详解】AB．闭合S时，由于线圈自感系数很大，对电流阻碍作用很强，相当于断路，A、B两灯泡瞬间都亮，之后，因线圈的直流电阻为零，电路稳定后A被短路熄灭，B变得更亮，稳定在一定亮度，故AB错误；
C．闭合S足够长时间后，线圈没有阻碍，A因短路不发光，电容器充电结束，因此B正常发光，故C正确；
D．闭合S足够长时间后再断开，电容器与B构成回路，电容器要对B放电，放电电流逐渐减小，但流过B中的电流并没有反向，故D错误。
故选C。
27．A
【详解】A．S闭合的瞬间，L相当于断路，b、c两灯串联后与a灯并联，因此a灯比b、c两灯亮，b、c两灯亮度相同，A项正确；
BC．S闭合后，因L有电阻，三灯均发光，连接形式为b灯与L并联后与c灯串联，a灯直接连接在电源两端，则a灯最亮，选项BC项错误；
D．S断开后，L相当于电源，L中的电流并未全部流过b灯，故不能确定b灯是否会闪亮，D项错误。
故选A。
28．A
【详解】AB．闭合开关，灯泡B、C立即变亮，由于线圈的自感，与线圈串联的灯泡A将逐渐变亮，稳定后，直流电阻不可忽略线圈相当于一定值电阻，则通过灯泡A的电流小于通过灯泡B的电流，灯泡C最亮，灯泡A最暗，B错误，A正确；
CD．断开开关，灯泡C立即熄灭，由于线圈的自感，灯泡A、B与线圈构成新的回路，新回路中的电流将由线圈中原来的电流逐渐减小为0，即灯泡A、B逐渐熄灭，且灯泡B不会闪亮一下，CD错误。
故选A。
29．ABC
【详解】AB．闭合开关S后，灯泡A、B同时变亮，之后由于线圈的通电自感，且其电阻几乎为零，则灯泡B缓慢熄灭，灯泡A逐渐变亮，故AB错误；
CD．闭合开关，电路稳定后，再断开S，灯泡A立即熄灭，但由于线圈的断电自感，则灯泡B由暗变亮，再逐渐熄灭，故C错误，D正确。
由于本题是选不正确的，故选ABC。
30．AD
【详解】A．先闭合后，线圈A中产生的是恒定电流，产生的磁场是恒定的，再闭合的瞬间，穿过线圈B的磁通量不变，线圈B不产生感应电动势，故G中无感应电流。故A正确；
B．先闭合，此时穿过线圈B的磁通量仍为零。再闭合的瞬间，穿过线圈B的磁通量增加，线圈B产生感应电动势，G中有感应电流。故B错误；
C．闭合、，待电路稳定后，穿过线圈B的磁通量不变，线圈B不产生感应电动势，G中无感应电流。故C错误；
D．闭合、，待电路稳定后，R的滑片向左移动的过程中，电阻变大，电路中电流减小，穿过线圈B的磁通量减少，线圈B产生感应电动势，G中有感应电流。故D正确。
故选AD。
【点睛】电流表与线圈B形成闭合电路，当线圈B中磁通量发生改变时，产生感应电动势，继而出现感应电流。
31．BC
【详解】AB．断开开关的瞬间，线圈会发生断电自感，此时线圈相当于电源，产生的自感电动势会维持电流继续绕线圈和灯泡形成的回路流动，并逐渐减为零，线圈b端相当于电源的正极，线圈L两端端电势高于端，故B正确，A错误；
CD．S断开后，线圈与L构成回路，由于自感的存在，电流将从I1开始减小为0，方向与I2方向相反，故C正确，D错误。
故选BC。
32．BC
【详解】AB．接通开关S瞬间，灯A2立即变亮，而线圈L产生自感电动势，根据楞次定律可知，自感电动势阻碍电流的增大，使得该支路中电流只能逐渐增大，所以闭合开关的瞬间，灯A1逐渐变亮，故A错误，B正确；
CD．闭合开关，待电路稳定后断开开关，原来通过灯A2的电流立即消失，线圈L产生自感电动势，相当于电源，两灯串联，由于电路稳定时，两支路电流大小相等，所以灯A2不会闪一下，两灯以相同亮度逐渐熄灭，故C正确，D错误。
故选BC。
33．BD
【详解】AB．闭合S时，自感系数很大的电感线圈阻碍电流增大，电源的电压同时加到两灯上，A、B同时亮；故A错误，B正确；
CD．断开S，A立即熄灭，线圈L中电流减小，产生自感电动势，感应电流流过B灯，刚开始时电流比原来通过B灯的电流大，B闪亮一下后熄灭。故C错误，D正确。
故选BD。
34．BD
【详解】A．开关闭合瞬间，电感线圈L对电流有阻碍作用，所以流过L与R0的电流不相等，A错误；
BC．灯1，2是两个相同的灯泡，最终亮度相同，所以闭合开关电路稳定后，流过L与R0的电流相等，B正确，C错误；
D．开关断开瞬间，电感线圈L产生自感电动势，电流由右向左。线圈L、滑动变阻器，灯1，灯2构成回路，灯1的电流由左向右。D正确；
故选BD。
35．AC
【详解】AB．图甲中，断开开关S1瞬间，灯A1突然闪亮，是因为电路稳定时，L1的电流大于A1的电流，可知L1的电阻小于A1的电阻，故B错误，A正确；
CD．图乙中，闭合S2瞬间，L2对电流有阻碍作用，所以L2中电流与变阻器R中电流不相等，最终A2与A3的亮度相同，说明变阻器R与L2的阻值相同，故D错误，C正确。
故选AC。
36．BC
【详解】AB．开关S由断开变为闭合瞬间，流过自感线圈的电流为零，流过传感器1、2的电流均为；闭合电路稳定后，流过传感器1的电流为，流过传感器2的电流为，A错误，B正确；
CD．开关断开后，流过传感器1的电流立即变为零，流过传感器2的电流方向相反，从逐渐变为零，C正确，D错误。
故选BC。
37． 增加线圈的自感系数 最左 向左 向右 大于
【详解】（1）[1]在自感线圈中插入铁芯的目的是增加线圈的自感系数。
（2）[2]滑动变阻器是限流式接法，在闭合开关之前，应将滑动变阻器的有效电阻调至最大，故滑片移到最左端。
（3）[3][4]断开开关的瞬间，线圈和滑动变组器R，两灯泡构成闭合回到路，因自感现象，线圈充当电源，线圈产生的感应电流与原电流同向，故流过灯泡A1的电流方向不变，向左，流过A2的电流方向反向，向右。
（4）[5]断开电路时，流过A2的电流等于A1的电流，要观察到灯泡A2亮一下再熄灭，即流过A2的电流变大大于断开前的电流，则滑动变阻器接入电路的电阻阻值应大于自感线圈L的电阻阻值。
38． 右 右 右 左 相等
【详解】[1][2]在开关S接通的瞬间，线圈阻碍电流增大，使得流经G1的电流缓慢增大，但流经两电表的电流方向均从左向右流入，所以此时G1 、G2指针均向右摆；
[3][4][5]在S断开的瞬间，线圈充当了电源、阻碍电流减小，使电流在线圈L、灵敏电流计G1、G2、电阻R构成的回路中慢慢减小到零，G1中电流为从左向右流入，G2中电流为从右向左流入，所以此时G1指针向右摆、G2指针向左摆；两表串联，电流相等，指针的摆动幅度相等。
39． A、B同时亮 低
【详解】[1]开关闭合的瞬间，由自感线圈得阻碍作用，使电流直接从A、B流过，使A、B同时亮；
[2]开关断开的瞬间，自感线圈此时相当于电源，电流从右侧流出，电流从b流向a点，故a点电势比b点低。
40． 闪亮一下再逐渐熄灭 向左
【详解】[1][2]由于灯A1和A2是规格相同的两盏灯，当 开关闭合后达到稳定状态时，灯A1比灯A2亮，可知通过灯A1的电流大于通过灯A2的电流，断开开关的瞬间，由于线圈的自感，线圈此时相当于一个新的电源，该电源对由两灯泡与定值电阻R构成的新的回路供电，即新回路中的电流由稳定时通过灯A1的电流逐渐减为0，则可知，灯A2将闪亮一下再逐渐熄灭，流过灯A2的电流的方向为向左。
41． A D
【详解】[1]电键接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故开始时通过灯泡L1的电流较大，故灯泡L1较亮；电路中自感电动势阻碍电流的增加，但不能阻止电流增加，电流稳定后，因L阻值与R相同，则两个灯泡一样亮，故选A；
[2]电键断开瞬间，电路中电流要立即减小零，但线圈中会产生很强的自感电动势，与灯泡L1构成闭合回路放电，故断开时灯泡L2比灯泡L1先暗，故选D；
42． A C B D
【详解】[1] [2] 线圈L的电阻与灯泡A的电阻相等，则开关闭合时，通过两者的电流相等，开关S断开前后，由于线圈的自感，通过灯泡的电流大小相同方向相反，之后电流逐渐减小到0，故通过灯泡A的电流随时间变化的图像是图中的C。
通过线圈L的电流方向不会变化，断开开关后，电流由最初值逐渐减小到0，即为图A。
[3] [4] 若远小于，则开关闭合时，通过线圈的电流远大于通过灯泡的电流，开关S断开后瞬间，由于线圈的自感，通过灯泡的电流跟原方向相反，大小与线圈原电流大小相同，即通过灯泡A的电流随时间变化的图像是图中的D。
通过线圈L的电流方向不会变化，断开开关后，电流由最初值逐渐减小到0，即为图B。
一、互感现象
1．互感和互感电动势：两个相互靠近但导线不相连的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫作互感，这种感应电动势叫作互感电动势．
2．应用：利用互感现象可以把能量由一个线圈传递到另一个线圈，如变压器就是利用互感现象制成的．
3．危害：互感现象能发生在任何两个相互靠近的电路之间．在电力工程和电子电路中，互感现象有时会影响电路的正常工作．
二、自感现象
当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出感应电动势，同样也在线圈本身激发出感应电动势，这种现象称为自感．由于自感而产生的感应电动势叫作自感电动势．
三、自感系数
1．自感电动势：E＝Leq \f(ΔI,Δt)，其中eq \f(ΔI,Δt)是电流变化率；L是自感系数，简称自感或电感．单位：亨利，符号：H.
2．自感系数与线圈的大小、形状、匝数，以及是否有铁芯等因素有关．
四、磁场的能量
1．线圈中电流从无到有时，磁场从无到有，电源把能量输送给磁场，储存在磁场中．
2．线圈中电流减小时，磁场中的能量释放出来转化为电能．
技巧重难点：
技巧一：自感现象
技巧二：.灯泡亮度变化
二：考点题型归纳
题型一：互感
1．（2022·福建南平·高二期末）如图所示，图甲为手机无线充电图，图乙为其充电原理的示意图，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电板的励磁线圈和手机内的感应线圈，利用产生的磁场传递能量。当励磁线圈 ab 端通入如图丙的正弦式交变电流后，就会在感应线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）
A．感应线圈中产生的是恒定电流
B．励磁线圈中的电流产生的磁场恒定不变
C．感应线圈和励磁线圈通过互感现象实现能量传递
D．感应线圈中电流的方向总是与励磁线圈中电流方向相反
2．（2022·新疆喀什·高二期中）无线充电是近年发展起来的新技术。如图所示，该技术通过发射线圈和接收线圈传输能量。手机的内置接收线圈可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（ ）
A．无线充电基座可以用稳恒直流电源充电
B．在充电过程中只有电能间的相互转化
C．无线充电基座可以对所有手机进行充电
D．无线充电过程主要利用了电磁感应原理
3．（2022·新疆·皮山县高级中学高二期末）如图所示，某品牌手机一经面世，就受到世人追捧，除了领先世界的5G通信、信息安全以外，人们还可以体验它无线充电的科技感。题图为无线充电原理图，由与充电底座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（ ）
A．送电线圈中产生均匀变化的磁场
B．送电线圈中产生稳定不变的磁场
C．无线充电的原理是互感现象
D．手机电池是直流电源，所以受电线圈输出的是恒定电流
题型二：自感和自感电动势
4．（2022·海南·屯昌县屯昌中学高二期中）线圈通以如图所示随时间变化的电流，则（ ）
A．0~t1时间内线圈中的自感电动势最大
B．t1~t2时间内线圈中的自感电动势最大
C．t2~t3时间内线圈中的自感电动势最小
D．t1~t2时间内线圈中的自感电动势为零
5．（2022·甘肃省临洮中学高二）如图所示，多匝线圈的电阻和电池内阻不计，两个定值电阻的阻值均为R，开关S开始时断开，电路中电流为，合上开关S，线圈有自感电动势产生，此电动势（ ）
A．有阻碍电流减小的作用，最后电流小于
B．有阻碍电流减小的作用，因而电流总等于
C．有阻碍电流增大的作用，因而电流将保持不变
D．有阻碍电流增大的作用，但电流最后还是大于
6．（2021·全国·高二）关于自感现象、自感系数、自感电动势，下列说法正确的是（ ）
A．当线圈中通恒定电流时，线圈中没有自感现象，线圈自感系数为零
B．线圈中电流变化越快，线圈的自感系数越大
C．自感电动势与原电流方向相反
D．对于确定的线圈，其产生的自感电动势与其电流变化率成正比
题型三：通电自感现象和断电自感现象
7．（2022·内蒙古·乌兰浩特一中高二期末）如图的电路中，A、B是两个相同的灯泡，L是带有铁芯的线圈，自感系数较大、电阻可忽略不计。已知闭合S且电路稳定后两灯都正常发光，那么（ ）
A．闭合S时，两灯同时正常发光
B．闭合S时，B比A先达到正常发光状态
C．断开S时，A灯先闪亮一下后逐渐熄灭
D．断开S时，两灯均立即熄灭
8．（2022·四川眉山·高二期末）如图所示，A、B是两个完全相同的小灯泡，L是自感系数很大、电阻不计的线圈。开关由断开到闭合，观察到的现象是（ ）
A．A、B灯同时亮后，A灯逐渐变暗直至熄灭
B．A、B灯同时亮后，B灯逐渐变暗直至熄灭
C．A灯先亮，B灯后亮，然后B灯逐渐变得更亮
D．B灯先亮，A灯后亮，然后A灯逐渐变得更亮
9．（2022·山东德州·高二期末）演示自感现象的电路如图所示，电源电动势为E，内阻不可忽略，L为电感线圈，R为定值电阻。闭合开关S，电路稳定时，两只完全相同的灯泡、亮度相同，下列说法正确的是（ ）
A．闭合开关S时，、同时变亮
B．闭合开关S时，慢慢变亮，立即变亮然后亮度保持不变
C．若断开开关，逐渐变暗，闪亮一下再逐渐变暗
D．若断开开关，、同时逐渐变暗
题型三：含自感线圈的的电路中小灯泡是否闪亮问题
10．（2022·湖北·宜城市第一中学高二期中）在如图所示的电路中，A1和A2是两个相同的灯泡。线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（ ）
A．闭合开关S时，A2先亮，A1逐渐变亮
B．闭合开关S时，A1和A2同时亮
C．断开开关S时，A2闪亮一下再熄灭
D．断开开关S时，流过A2的电流方向向左
11．（2022·江苏·北大附属宿迁实验学校高二开学考试）如图所示，两个灯泡A1和A2的规格相同，A1与线圈L串联后接到电路中，A2与可变电阻R串联后接到电路中。先闭合开关S，调节R，使两个灯泡的亮度相同，再调节R1，使它们正常发光，然后断开开关S，下列说法正确的是（ ）
A．重新接通电路，A1、A2同时变亮
B．重新接通电路，A1逐渐变暗
C．接通电路，电路稳定后再次断开S，A1、A2逐渐熄灭
D．接通电路，电路稳定后再次断开S，A2闪亮一下再熄灭
12．（2021·四川·广元市教育局高二期末）如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，、是两个相同的灯泡，电阻的阻值约等于的三倍，则（ ）
A．闭合开关S时，、同时达到最亮，且更亮一些
B．闭合开关S时，、“慢慢”亮起来，最终更亮一些
C．电路接通稳定后，断开开关S时，“慢慢”熄灭，闪亮后才“慢慢”熄灭
D．电路接通稳定后，断开开关S时，“慢慢”熄灭，“慢慢”熄灭，并没有闪亮一下
题型五：自感和互感图像问题
13．（2022·全国·高二课时练习）如图所示为“万人跳”实验的示意图，电源的内电阻可忽略，L为学生实验用变压器线圈，在时刻闭合开关S，经过一段时间后，在时刻断开S。下列表示通过人体电流I随时间t变化的图像中，你认为最符合该实验实际的是（ ）
A．B．C．D．
14．（2022·山东·高二期末）如图是用电流传感器相当于电流表，其电阻可以忽略不计研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为下图是某同学画出的在时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法中正确的是（ ）
A．图中甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图中乙是开关S由断开变为闭合，通过传感器2的电流随时间变化的情况
C．图中丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图中丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
15．（2022·四川·成都七中高二期末）如图甲所示的电路中，灯泡电阻为R，A1、A2为完全相同的电流传感器（内阻不计）。闭合开关K，得到如图乙所示的图像，电源电动势为E，内阻r，则（ ）
A．
B．
C．断开开关时，小灯泡会明显闪亮后逐渐熄灭
D．闭合开关时，自感线圈中电流为零，其自感电动势也为零
三：课堂过关精练
一、单选题
16．（2022·云南省玉溪第三中学高二阶段练习）如图所示，两个灯泡和的规格相同，与线圈L串联后接到电路中，与可变电阻R串联后接到电路中。先闭合开关S，调节R，使两个灯泡的亮度相同，再调节，使它们正常发光，然后断开开关S，下列说法正确的是（ ）
A．重新接通电路，逐渐变亮，而立即变亮
B．重新接通电路，同时变亮，而后稍微变暗
C．电路稳定后再次断开S，逐渐变暗，而立即变暗
D．电路稳定后再次断开S，闪亮一下再熄灭
17．（2022·全国·高二课时练习）如图所示，A、B是两个完全相同的灯泡，D是理想二极管，L是带铁芯的线圈，其自感系数很大，直流电阻忽略不计，下列说法正确的（ ）
A．S闭合瞬间，A先亮
B．S闭合瞬间，A、B同时亮
C．S断开瞬间，A闪亮一下，然后逐渐熄灭
D．S断开瞬间，A逐渐熄灭，但不会闪亮一下
18．（2022·全国·高二课时练习）下列关于互感现象的说法不正确的是（ ）
A．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象
B．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律
C．利用互感现象能够将能量由一个线圈传递到另一个线圈，所以人们制造了收音机的“磁性天线”
D．在电力工程以及电子电路中不会出现互感现象而影响电路的正常工作
19．（2022·全国·高二课时练习）如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈，下面说法正确的是（ ）
A．闭合开关S时，A、B灯立刻达到相同的亮度
B．闭合开关S时，A灯立刻变亮，B灯逐渐变亮
C．断开开关S时，A灯逐渐熄灭，B灯立即熄灭
D．断开开关S时，A、B灯逐渐变暗，同时熄灭
20．（2022·全国·高二课时练习）在如图所示的电路中，三个灯泡L1、L2、L3的电阻关系为R1
B．L1逐渐变暗，L2立即熄灭，L3先变亮，然后逐渐变暗
C．L2立即熄灭，L1、L3均逐渐变暗
D．L1、L2、L3均先变亮，然后逐渐变暗
21．（2022·内蒙古·阿拉善盟第一中学高二期末）如图所示，电路中A、B、C是三个完全相同的灯泡，是一个自感系数很大、直流电阻为零的自感线圈，原来开关是闭合的，三盏灯泡均发光。某时刻将开关断开，则下列判断正确的是（ ）
A．点电势高于点，A灯闪亮后缓慢熄灭
B．点电势高于点，B、C灯闪亮后缓慢熄灭
C．点电势高于点，B、C灯不会闪亮只是缓慢熄灭
D．点电势高于点，B、C灯闪亮后缓慢熄灭
22．（2022·全国·高二课时练习）如图所示，是日光灯的电路图，主要由灯管、镇流器、启动器组成。关于日光灯的原理，下列说法正确的是（ ）
A．闭合开关S点燃日光灯管过程中，启动器的双金属片始终是闭合的
B．闭合开关S点燃日光灯管过程中，镇流器相当于电阻
C．将镇流器换为定值电阻，闭合开关S仍能正常点燃日光灯管
D．将启动器更换为开关S1，先闭合开关S和S1，再断开S1，仍有可能点燃日光灯管
23．（2022·北京顺义·高二期末）如图所示的电路中，、是两个完全相同的灯泡，为自感线圈（自感系数足够大，直流电阻不计）。为电源，S为开关。下列说法正确的是（ ）
A．闭合开关，、同时发光
B．断开开关，先熄灭，闪亮后熄灭
C．闭合开关和断开开关瞬间，中的电流方向相反
D．闭合开关和断开开关瞬间，中的电流方向相反
24．（2022·江苏苏州·高二期中）如图所示的电路中，A、B是两个完全相同的灯泡，L是自感系数很大的自感线圈，其直流电阻与定值电阻R阻值相等，电源内阻不计，下列判断中正确的是（ ）
A．闭合开关S后，灯泡A和B同时亮且亮度不变
B．闭合开关S后，B先亮，A后亮，最终亮度相同
C．断开开关S后，B闪亮一下后，A、B同时熄灭
D．断开开关S后，流过灯泡A的电流方向与原来相反
四：高分突破精练
一、单选题
25．（2022·全国·高二）随着科技的不断发展，无线充电已经进入人们的视线。小到手表、手机，大到电脑、电动汽车，都已经实现了无线充电从理论研发到实际应用的转化。如图所示，为某品牌的无线充电手机利用电磁感应方式充电的原理图。当充电基座上的发射线圈通入正弦式交变电流后，就会在邻近的接收线圈中感应出电流，最终实现为手机电池充电。在充电过程中（ ）
A．发射线圈中电流产生的磁场呈周期性变化
B．接收线圈部分的工作原理是“电流的磁效应”
C．接收线圈与发射线圈中交变电流的频率不一定相同
D．手机和基座无需导线连接，这样传递能量没有损失
26．（2022·山东枣庄·高二期末）如图所示，电路中A和B是两个完全相同的小灯泡，L是一个自感系数很大、直流电阻为零的电感线圈，C是电容很大的电容器；当S1、S2断开，S闭合后，两灯泡均能发光。现先断开S，再闭合S1、S2，然后进行下列操作，则结果描述正确的是（ ）
A．闭合S时，A立即亮，然后逐渐变暗，最后稳定在一定亮度
B．闭合S时，B立即亮，然后逐渐熄灭
C．闭合S足够长时间后，A不发光而B发光
D．闭合S足够长时间后再断开，流过B中的电流反向并逐渐减小至零
27．（2022·江苏·吕叔湘中学高二期末）如图所示，a、b、c为三只完全相同的灯泡，L为有电阻的电感线圈（线圈电阻小于灯泡电阻），电源内阻不计。下列判断正确的是（ ）。
A．S闭合的瞬间，a灯比b、c两灯亮，但b、c两灯亮度相同
B．S闭合足够长时间后，a、c两灯亮度相同
C．S闭合后，a、b、c三灯均不发光
D．S断开后，b灯先突然闪亮再逐渐变暗熄灭
28．（2022·四川·乐山市教育科学研究所高二期末）如图，A、B、C是完全相同的灯泡，L为自感线圈（直流电阻不可忽略），E为电源（内阻不计），S为开关。下列说法正确的是（ ）
A．闭合开关，B、C先亮，A后亮，稳定后A最暗
B．闭合开关，C先亮，A、B逐渐变亮
C．断开开关，A、B、C都逐渐熄灭
D．断开开关，B会闪亮一下再逐渐熄灭
二、多选题
29．（2022·河北·廊坊市第十五中学高二阶段练习）如图所示，L是自感系数很大的线圈，但其自身的直流电阻为零。A和B是两个相同的小灯泡，下列说法不正确的是（ ）
A．闭合开关S后，灯泡A亮度一直保持不变
B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同
C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮
D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭
30．（2022·山东·安丘市普通教育教学研究室高二期中）如图所示为某同学探究电磁感应现象的实验装置。将两个线圈绕在一个铁环上，A线圈与电源、滑动变阻器R、开关组成一个回路，B线圈与电流计G、开关组成另一个回路。关于该实验现象下列说法正确的是（ ）
A．先闭合，再闭合的瞬间，G中无感应电流
B．先闭合，再闭合的瞬间，G中无感应电流
C．闭合、，待电路稳定后G中一直有感应电流
D．闭合、，待电路稳定后R的滑片向左移动的过程中，G中有感应电流
31．（2022·贵州·凯里一中高二期中）如图所示为演示自感现象的实验电路，实验时先闭合开关，稳定后设通过线圈的电流为，通过小灯泡的电流为，小灯泡处于正常发光状态．断开开关，可以观察到小灯泡闪亮一下后熄灭，在灯泡闪亮的短暂过程中，以下说法正确的是（ ）
A．线圈中的电流立即减为零
B．线圈两端端电势高于端
C．小灯泡中的电流由逐渐减为零，方向与相反
D．小灯泡中的电流由逐渐减为零，方向与相反
32．（2022·全国·高二课时练习）如图所示为演示自感现象的实验电路图，线圈的自感系数较大，且使滑动变阻器R接入电路中的阻值与线圈直流电阻相等，下列判断正确的是（ ）
A．接通开关S，灯A1、A2立即变亮
B．接通开关S，灯A1逐渐变亮，灯A2立即变亮
C．接通开关S，待电路稳定后断开开关S，灯A1、A2逐渐熄灭
D．接通开关S，待电路稳定后断开开关S，灯A1逐渐熄灭，灯A2闪一下后逐渐熄灭
33．（2022·福建莆田·高二期末）如图所示电路中，L为直流电阻不计且自感系数很大的电感线圈，A、B为两规格相同的灯泡，则（ ）
A．闭合S时，A先亮，B后亮
B．闭合S时，A、B同时亮
C．断开S时，A、B都逐渐变暗并同时熄灭
D．断开S时，A立即熄灭，B闪亮后再逐渐变暗直至熄灭
34．（2022·福建三明·高二期末）如图为自感现象演示实验，R0为滑动变阻器，L为电感线圈。闭合开关，灯1立即变亮，而另一个相同的灯2逐渐变亮，最终两灯的亮度相同。下列说法正确的是（ ）
A．闭合开关瞬间，流过L与R0的电流相等
B．闭合开关电路稳定后，流过L与R0的电流相等
C．闭合开关电路稳定后，流过L与R0的电流不等
D．开关断开瞬间，流过灯1的电流方向由左向右
35．（2022·山东济南·高二期末）图甲和图乙是演示自感现象的两个电路图，L1和L2为电感线圈。实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮，而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同。下列说法正确的是（ ）
A．图甲中，A1与L1的阻值不相同
B．图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流
C．图乙中，变阻器R与L2的阻值相同
D．图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等
36．（2022·江西省信丰中学高二阶段练习）题图是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R。题图是某同学画出的在时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法正确的是（ ）
A．图甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图乙是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．图丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
三、填空题
37．（2022·河北·廊坊市第十五中学高二阶段练习）如图，这是研究自感现象的实验原理图，图中L是插有铁芯的自感线圈，A1、A2是规格相同的两个灯泡，回答下列问题：
（1）在自感线圈中插入铁芯的目的是______________________________。
（2）在闭合开关之前，应将滑动变阻器的滑片移到__________。（填“最左”或“最右”）端。
（3）闭合开关S，调节变阻器R1、R使得两个灯泡的亮度相同后断开开关，断开开关的瞬间，流过灯泡A1的电流方向__________（填“向左”或“向右”），流过灯泡A2的电流方向__________（填“向左”或“向右”）。
（4）要观察到断开电路时，灯泡A2亮一下再熄灭，滑动变阻器接入电路的电阻阻值应__________（填“大于”或“小于”）自感线圈L的电阻阻值。
38．（2022·全国·高二课时练习）如图所示是研究自感现象的电路图，两个灵敏电流计G1和G2的零点都在刻度中央，当电流从左向右流入时，指针向右偏，反之向左偏，在开关S接通的瞬间，G1指针向___摆，G2指针向___摆；S断开的瞬间，G1指针向___摆，G2指针向___摆（以上均选填“左”或“右”），两个灵敏电流计指针的摆动幅度___（选填“相等”或“不相等”）。
39．（2022·福建·寿宁县第一中学高二阶段练习）如图所示，L是一带铁芯的自感线圈，其直流电阻为零，电路中A和B是两个完全相同的灯泡。则开关闭合的瞬间，观察到的现象是_____________（填“A、B同时亮”、“A先亮”、“B先亮”）；开关断开的瞬间，a点电势比b点____________（填“高”、“低”、“一样”）。
40．（2020·天津·高二期末）在如图所示的电路中，灯A1和A2是规格相同的两盏灯。当 开关闭合后达到稳定状态时，灯A1比灯A2亮。当断开开关的瞬间，观察到灯A1逐渐熄灭，灯A2______，流过灯A2的电流的方向为______。（填“向左”或“向右”）
41．（2022·福建省龙岩第一中学高二开学考试）某实验小组利用如图所示的电路，研究“通电自感和断电自感”现象。已知L1和L2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在开关S接通时，观察到的现象为_______，开关S断开时，观察到的现象为_______。
A．灯泡L1比灯泡L2先达到最亮
B．灯泡L2比灯泡L1先达到最亮
C．灯泡L1比灯泡L2先暗
D．灯泡L2比灯泡L1先暗
42．（2021·全国·高二课时练习）在下图所示的电路中，若线圈L的电阻与灯泡A的电阻相等，则开关S断开前后，通过线圈L的电流随时间变化的图像是图中的________，通过灯泡A的电流随时间变化的图像是图中的________。若远小于，则开关S断开前后，通过线圈L的电流随时间变化的图像是图中的________，通过灯泡A的电流随时间变化的图像是图中的_________。
A． B． C． D．
自感
电路
条件
现象
原因
通电
自感
S闭合
的瞬间
A2先亮
由于A2支路为纯电阻，不产生自感现象
A1逐渐
亮起来
由于L的自感作用，阻碍A1支路电流增大
断电
自感
S断开
的瞬间
A过一
会儿才
熄灭或
闪亮后
逐渐熄
灭
L与灯泡A组成回路，由于L的自感作用，使得A过一会儿才熄灭
与线圈串联的灯泡
与线圈并联的灯泡
电路图
通电时
电流逐渐增大，灯泡逐渐变亮
电流突然变大，然后逐渐减小
断电时
电流逐渐减小灯泡逐渐变暗电流方向不变
电路中稳态电流为I1、I2①若I2≤I1，灯泡逐渐变暗；②若I2＞I1，灯泡闪亮后逐渐变暗. 两种情况灯泡中电流方向均改变
参考答案：
1．C
【详解】AB．当励磁线圈 ab 端通入如图丙的正弦式交变电流后，根据麦克斯韦电磁场理论可知，在励磁线圈中产生了呈周期性变化的磁场，根据法拉第电磁感应定律，可知在感应线圈中产生同频率的正弦交流电，故AB错误；
C．无线充电利用的是电磁感应原理，所以感应线圈和励磁线圈通过互感现象实现能量传递，故C正确；
D．感应线圈中的电流方向可以由楞次定律判断，当励磁线圈中电流减小时，感应电流的方向可能与励磁线圈的电流方向相同，故D错误。
故选C。
2．D
【详解】A．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故A错误；
B．充电时线圈中有电流，根据电流的热效应，可知线圈会发热，有电能损失，故B错误；
C．如果手机内没有接收线圈，则无线充电基座不可以对手机进行充电，故C错误；
D．无线充电过程主要利用互感现象来实现能量传递的，故D正确。
故选D。
3．C
【详解】AB．由于送电线圈中通入周期性变化的电流时，根据麦克斯韦理论可知送电线圈中电流产生的磁场呈周期性变化．故AB错误；
C．无线充电利用的是电磁感应原理，所以送电线圈和受电线圈通过互感现象实现能量传递。故C正确；
D．周期性变化的磁场会产生周期性变化的电场，输出的不是恒定电流。故D错误。
故选C。
4．D
【详解】AC．0~t1时间内线圈中的电流发生了变化，且没有在t2~t3时间内变化快，因此t2~t3时间内线圈中的自感电动势最大，AC错误；
BD．t1~t2时间内线圈中电流没有发生变化，因此线圈中没有磁通量的变化，所以线圈中没有自感电动势，自感电动势为零，B错误D正确。
故选D。
5．D
【详解】开关从断开到闭合瞬间，回路中的电流要增大，因而在线圈上产生自感电动势，根据楞次定律可知，该自感电动势要阻碍电流的增大，但阻碍不是阻止，最终电流还是会增大，故电流最后还是大于，D正确，ABC错误；
故选D。
6．D
【详解】A．当线圈中通恒定电流时，线圈中没有自感现象，不产生自感电动势，但是线圈自感系数不为零。故A错误；
B．线圈中电流变化越快，产生的自感电动势越大，线圈的自感系数与电流变化快慢无关。故B错误；
C．根据楞次定律，当线圈中电流增大时，自感电动势阻碍电流增大，自感电动势方向与原电流方向相反；当线圈中电流减小时，自感电动势阻碍电流减小，自感电动势方向与原电流方向相同。故C错误；
D．对于确定的线圈，自感系数L一定，其产生的自感电动势与其电流变化率成正比，故D正确。
故选D。
7．B
【详解】AB．根据题意可知，开关闭合，B灯立即正常发光，A灯由于线圈L的自感作用，逐渐达到正常发光状态，故A错误，B正确；
CD．由于线圈L的电阻不计，当电路稳定时，流过A、B灯的电流相等，断开S时，由于线圈L的自感现象，两灯均逐渐熄灭，故CD错误。
故选B。
8．B
【详解】刚闭合S时，线圈产生自感电动势，由于自感系数很大，可认为一开始线圈断路，电源与A、B灯构成回路，A、B灯同时亮，随着线圈L分流作用增大，且线圈L直流电阻可忽略不计，B灯逐渐变暗直至被短路熄灭；外电路总电阻减小，总电流增大，A灯变得更亮。故B正确，ACD错误。
故选B。
9．D
【详解】AB．因为闭合开关瞬间，存在通电自感，则慢慢变亮，立即变亮然后逐渐变暗最后两灯一样亮，故AB错误；
CD．断开开关时，存在断电自感，电感线圈相当于电源，且以断电之前的电流流过回路，因为断电之前，两支路的电流一样大，则若断开开关，、同时逐渐变暗，故C错误，D正确。
故选D。
10．A
【详解】AB．当开关S闭合时，灯A2立即发光。电流通过线圈，穿过线圈的磁通量增大，根据楞次定律线圈产生的感应电动势与原来电流方向相反，阻碍电流的增大，电路的电流只能逐渐增大，所以A1逐渐亮起来，所以A2比A1先亮，由于线圈直流电阻忽略不计，当电流逐渐稳定时，线圈不产生感应电动势，两灯电流相等，亮度相同，故A正确，B错误；
CD．稳定后，当开关S断开后，由于自感，线圈中的电流只能慢慢减小，其相当于电源，与灯泡A1和A2串联，两灯电流相同，都过一会儿熄灭，灯A2不会闪亮，流过A2的电流方向向右，故CD错误。
故选A。
11．C
【分析】根据题中物理情景描述可知，本题考查自感，根据电感线圈对电流作用的规律，运用电磁感应等，进行分析推断。
【详解】A．重新接通电路，由于L有自感电动势产生，阻碍电流增大，所以A1逐渐变亮，而A2立即变亮，故A错误；
B．由A分析可知A1逐渐变亮，故B错误；
C．一段时间电路稳定后，再次断开S，A1、A2与L、R构成回路，L相当于电源，因原来两支路电流相等，所以不会出现A2闪亮一下再熄灭的现象，A1、A2都会逐渐熄灭，故C项正确；
D．由C分析可知不会出现A2闪亮一下再熄灭的现象，故B错误。
故选C。
12．C
【详解】AB．闭合开关S时，由于电感线圈的自感作用，导致灯泡将“慢慢”亮起来，而灯泡立即亮起来，电路稳定后，由于灯泡支路的电阻小一些，则该支路的电流大一些，即稳定后，最终更亮一些，AB错误；
CD．电路接通稳定后，断开开关S时，由于电感线圈的自感作用，导致灯泡中的电流不能立即减为0，该电流将在新的回路中逐渐减为0，即“慢慢”熄灭，由于断开开关前稳定时通过灯泡的电流大于通过灯泡的电流，则闪亮后才“慢慢”熄灭，C正确，D错误。
故选C。
13．A
【详解】开关闭合后，线圈与学生们并联，由于电源为干电池，电压很小，因此通过学生的电流很小，当开关断开时，线圈电流发生变化，从而产生很高的瞬时电压，此时线圈与学生们构成放电回路，线圈中电流方向不变化，而流经学生们的电流方向发生变化，断开瞬间流经学生的电流很大，学生们有触电的感觉，然后逐渐减小，故选A。
14．C
【详解】AB．当开关S由断开变到闭合时，传感器2所在支路立刻有电流且稳定，电感所在支路电流由于线圈阻碍逐渐增大，故传感器1示数应为从某一值开始缓慢增加到另一个值，故AB错误；
CD．当开关S由闭合到断开时，干路中电流瞬间变为零，故传感器1无示数，电感所在支路，由于电感阻碍电流的减小，所以会有减小的电流反向通过传感器2，故C正确，D错误。
故选C。
15．B
【详解】AB．由图乙可知，当时，自感线圈中电流为零，流过灯泡支路的电流为，根据闭合回路欧姆定律有
当时，电路稳定，两支路电流相等为，根据闭合回路欧姆定律有
联立解得
故A错误B正确；
C．由图乙可知，电路稳定后，两支路电流相等，则断开开关时，小灯泡不会闪亮后逐渐熄灭，故C错误；
D．闭合开关时，自感线圈中电流为零，但由于电流变化，自感电动势不为零，故D错误。
故选B。
16．A
【详解】AB．重新接通电路，由于L有自感电动势产生，阻碍电流增大，所以逐渐变亮，而立即变亮。故A正确；B错误；
CD．一段时间电路稳定后，再次断开S，与L、R构成回路，L相当于电源，因原来两支路电流相等，所以不会出现闪亮一下再熄灭的现象，、都会逐渐熄灭。故CD错误。
故选A。
17．C
【详解】AB．开关S闭合时，灯泡A所在支路由于二极管的单向导电性而处于断路状态，所以灯泡A不会亮。由于线圈的自感作用，灯泡B逐渐亮起来，故AB错误；
CD．开光S断开瞬间，由于线圈的自感作用，线圈、二极管、灯泡A构成了一个闭合回路，自感电流的方向符合二极管的导通方向，所以灯泡A开始发光，随着自感电流减小，灯泡A熄灭，即灯泡A闪亮一下，然后逐渐熄灭。灯泡B则立即熄灭，故C正确，D错误。
故选C。
18．D
【详解】A．一个线圈中的电流变化时，与之靠近的线圈中产生感应电动势的现象称为互感现象，故A正确，不符合题意；
B．互感现象的实质是电磁感应现象，同样遵循楞次定律和法拉第电磁感应定律，故B正确，不符合题意；
C．利用互感现象能够将能量由一个线圈传递到另一个线圈，所以人们制造了收音机的“磁性天线”，故C正确，不符合题意；
D．互感现象能发生在任何两个相互靠近的电路之间，会影响电力工程以及电子电路中电路的正常工作，故D错误，符合题意。
故选D。
19．D
【详解】AB．闭合开关S瞬间，由于自感线圈阻碍电流变化，电流几乎不从线圈通过，线圈所在支路可看作断路，B灯瞬间变亮，之后线圈对电流的阻碍越来越小，A灯逐渐变亮，通过B的电流越来越小，B逐渐变暗，最终，线圈可看作导线，两灯一样亮，故AB错误；
CD．断开开关S瞬间，由于自感线圈阻碍电流变化，线圈和两灯组成回路，回路中仍有和初始稳定时相同的电流大小，之后线圈对电流的阻碍越来越小，回路电流越来越小，最终电流为零，则A、B灯逐渐变暗，同时熄灭，故C错误，D正确。
故选D。
20．B
【详解】因为三个灯泡L1、L2、L3的电阻关系为R1
21．D
【详解】开关闭合稳定时，电感线圈支路的总电阻比B、C灯支路电阻小，故流过A灯的电流大于流过B、C灯的电流，且电流方向由到，因为理想线圈无内阻，故点电势等于点电势。当开关断开，电感线圈会产生自感现象，由楞次定律知，感应电流方向由到，电感线圈相当于电源，故点电势高于点，断开开关，瞬间流过B、C灯支路的电流比原来的大，故B、C灯闪亮后缓慢熄灭。
故选D。
22．D
【详解】A．当开关接通220伏的电压立即使启动器的惰性气体电离，产生辉光放电,辉光放电的热量使双金属片受热膨胀，两极接触；电流通过镇流器、启动器触极和两端灯丝构成通路。灯丝很快被电流加热，发射出大量电子，双金属片自动复位，两极断开；故A错误；
B．在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动，在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光；则镇流器相当于自感电源，提供高压，故B错误；
C．将镇流器换为定值电阻，闭合开关S不能提供高压让氩气分子电离，则不能正常点燃日光灯管，故C错误；
D．将启动器更换为开关S1，先闭合开关S和S1，再断开S1，相当于启动器的作用，也能提供断电时的自感电动势获得高压，则仍有可能点燃日光灯管，故D正确；
故选D。
23．C
【详解】A．闭合开关瞬间，由于线圈的阻碍作用很大，故先亮，慢慢变亮，最终、亮度一样，A错误；
B．闭合开关稳定后，由于线圈直流电阻不计，所以、两灯的电流一样，断开开关，线圈产生自感电动势，与、两灯构成回路，、两灯都是逐渐暗下去，B错误；
CD．闭合开关稳定时，、和线圈中电流方向都向右；断开开关瞬间，电流方向由线圈决定，可知中的电流方向变为向左，中的电流方向还是向右，故闭合开关和断开开关瞬间，中的电流方向相反，中的电流方向相同，C正确，D错误。
故选C。
24．B
【详解】AB．闭合开关S后，B立刻亮，由于线圈产生自感电动势阻碍电流的增加，可知A后亮，最终稳定时，因为两支路的直流电阻相等，则两支路的电流最终相等，最终两灯亮度相同，选项A错误，B正确；
CD．断开开关S后，灯泡B中的电流立刻消失，但是由于线圈中产生自感电动势阻碍电流减小，则通过线圈的电流要与A、B、R重新组成新的回路，使得两灯慢慢熄灭，此过程中流过灯泡A的电流方向与原来相同，因原来两支路电流相等，则此过程中灯泡B不会出现闪亮现象，选项CD错误。
故选B。
25．A
【详解】AB．由题意知，手机无线充电是利用电磁感应原理，应将充电底座接到交变电源上，给发射线圈通交变电流，从产生变化的磁场，使得接收线圈的磁通量发生改变，产生感应电动势、感应电流，从而实现充电。选项A正确，B错误；
C．接收线圈中产生交变电流的频率与发生线圈中交变电流的频率是相同，选项C错误；
D．手机与基座无需导线连接就能实现充电，但磁场能有一部分以电磁波辐射的形式损失掉，因此这样传递能量是有能量损失的，选项D错误。
故选A。
26．C
【详解】AB．闭合S时，由于线圈自感系数很大，对电流阻碍作用很强，相当于断路，A、B两灯泡瞬间都亮，之后，因线圈的直流电阻为零，电路稳定后A被短路熄灭，B变得更亮，稳定在一定亮度，故AB错误；
C．闭合S足够长时间后，线圈没有阻碍，A因短路不发光，电容器充电结束，因此B正常发光，故C正确；
D．闭合S足够长时间后再断开，电容器与B构成回路，电容器要对B放电，放电电流逐渐减小，但流过B中的电流并没有反向，故D错误。
故选C。
27．A
【详解】A．S闭合的瞬间，L相当于断路，b、c两灯串联后与a灯并联，因此a灯比b、c两灯亮，b、c两灯亮度相同，A项正确；
BC．S闭合后，因L有电阻，三灯均发光，连接形式为b灯与L并联后与c灯串联，a灯直接连接在电源两端，则a灯最亮，选项BC项错误；
D．S断开后，L相当于电源，L中的电流并未全部流过b灯，故不能确定b灯是否会闪亮，D项错误。
故选A。
28．A
【详解】AB．闭合开关，灯泡B、C立即变亮，由于线圈的自感，与线圈串联的灯泡A将逐渐变亮，稳定后，直流电阻不可忽略线圈相当于一定值电阻，则通过灯泡A的电流小于通过灯泡B的电流，灯泡C最亮，灯泡A最暗，B错误，A正确；
CD．断开开关，灯泡C立即熄灭，由于线圈的自感，灯泡A、B与线圈构成新的回路，新回路中的电流将由线圈中原来的电流逐渐减小为0，即灯泡A、B逐渐熄灭，且灯泡B不会闪亮一下，CD错误。
故选A。
29．ABC
【详解】AB．闭合开关S后，灯泡A、B同时变亮，之后由于线圈的通电自感，且其电阻几乎为零，则灯泡B缓慢熄灭，灯泡A逐渐变亮，故AB错误；
CD．闭合开关，电路稳定后，再断开S，灯泡A立即熄灭，但由于线圈的断电自感，则灯泡B由暗变亮，再逐渐熄灭，故C错误，D正确。
由于本题是选不正确的，故选ABC。
30．AD
【详解】A．先闭合后，线圈A中产生的是恒定电流，产生的磁场是恒定的，再闭合的瞬间，穿过线圈B的磁通量不变，线圈B不产生感应电动势，故G中无感应电流。故A正确；
B．先闭合，此时穿过线圈B的磁通量仍为零。再闭合的瞬间，穿过线圈B的磁通量增加，线圈B产生感应电动势，G中有感应电流。故B错误；
C．闭合、，待电路稳定后，穿过线圈B的磁通量不变，线圈B不产生感应电动势，G中无感应电流。故C错误；
D．闭合、，待电路稳定后，R的滑片向左移动的过程中，电阻变大，电路中电流减小，穿过线圈B的磁通量减少，线圈B产生感应电动势，G中有感应电流。故D正确。
故选AD。
【点睛】电流表与线圈B形成闭合电路，当线圈B中磁通量发生改变时，产生感应电动势，继而出现感应电流。
31．BC
【详解】AB．断开开关的瞬间，线圈会发生断电自感，此时线圈相当于电源，产生的自感电动势会维持电流继续绕线圈和灯泡形成的回路流动，并逐渐减为零，线圈b端相当于电源的正极，线圈L两端端电势高于端，故B正确，A错误；
CD．S断开后，线圈与L构成回路，由于自感的存在，电流将从I1开始减小为0，方向与I2方向相反，故C正确，D错误。
故选BC。
32．BC
【详解】AB．接通开关S瞬间，灯A2立即变亮，而线圈L产生自感电动势，根据楞次定律可知，自感电动势阻碍电流的增大，使得该支路中电流只能逐渐增大，所以闭合开关的瞬间，灯A1逐渐变亮，故A错误，B正确；
CD．闭合开关，待电路稳定后断开开关，原来通过灯A2的电流立即消失，线圈L产生自感电动势，相当于电源，两灯串联，由于电路稳定时，两支路电流大小相等，所以灯A2不会闪一下，两灯以相同亮度逐渐熄灭，故C正确，D错误。
故选BC。
33．BD
【详解】AB．闭合S时，自感系数很大的电感线圈阻碍电流增大，电源的电压同时加到两灯上，A、B同时亮；故A错误，B正确；
CD．断开S，A立即熄灭，线圈L中电流减小，产生自感电动势，感应电流流过B灯，刚开始时电流比原来通过B灯的电流大，B闪亮一下后熄灭。故C错误，D正确。
故选BD。
34．BD
【详解】A．开关闭合瞬间，电感线圈L对电流有阻碍作用，所以流过L与R0的电流不相等，A错误；
BC．灯1，2是两个相同的灯泡，最终亮度相同，所以闭合开关电路稳定后，流过L与R0的电流相等，B正确，C错误；
D．开关断开瞬间，电感线圈L产生自感电动势，电流由右向左。线圈L、滑动变阻器，灯1，灯2构成回路，灯1的电流由左向右。D正确；
故选BD。
35．AC
【详解】AB．图甲中，断开开关S1瞬间，灯A1突然闪亮，是因为电路稳定时，L1的电流大于A1的电流，可知L1的电阻小于A1的电阻，故B错误，A正确；
CD．图乙中，闭合S2瞬间，L2对电流有阻碍作用，所以L2中电流与变阻器R中电流不相等，最终A2与A3的亮度相同，说明变阻器R与L2的阻值相同，故D错误，C正确。
故选AC。
36．BC
【详解】AB．开关S由断开变为闭合瞬间，流过自感线圈的电流为零，流过传感器1、2的电流均为；闭合电路稳定后，流过传感器1的电流为，流过传感器2的电流为，A错误，B正确；
CD．开关断开后，流过传感器1的电流立即变为零，流过传感器2的电流方向相反，从逐渐变为零，C正确，D错误。
故选BC。
37． 增加线圈的自感系数 最左 向左 向右 大于
【详解】（1）[1]在自感线圈中插入铁芯的目的是增加线圈的自感系数。
（2）[2]滑动变阻器是限流式接法，在闭合开关之前，应将滑动变阻器的有效电阻调至最大，故滑片移到最左端。
（3）[3][4]断开开关的瞬间，线圈和滑动变组器R，两灯泡构成闭合回到路，因自感现象，线圈充当电源，线圈产生的感应电流与原电流同向，故流过灯泡A1的电流方向不变，向左，流过A2的电流方向反向，向右。
（4）[5]断开电路时，流过A2的电流等于A1的电流，要观察到灯泡A2亮一下再熄灭，即流过A2的电流变大大于断开前的电流，则滑动变阻器接入电路的电阻阻值应大于自感线圈L的电阻阻值。
38． 右 右 右 左 相等
【详解】[1][2]在开关S接通的瞬间，线圈阻碍电流增大，使得流经G1的电流缓慢增大，但流经两电表的电流方向均从左向右流入，所以此时G1 、G2指针均向右摆；
[3][4][5]在S断开的瞬间，线圈充当了电源、阻碍电流减小，使电流在线圈L、灵敏电流计G1、G2、电阻R构成的回路中慢慢减小到零，G1中电流为从左向右流入，G2中电流为从右向左流入，所以此时G1指针向右摆、G2指针向左摆；两表串联，电流相等，指针的摆动幅度相等。
39． A、B同时亮 低
【详解】[1]开关闭合的瞬间，由自感线圈得阻碍作用，使电流直接从A、B流过，使A、B同时亮；
[2]开关断开的瞬间，自感线圈此时相当于电源，电流从右侧流出，电流从b流向a点，故a点电势比b点低。
40． 闪亮一下再逐渐熄灭 向左
【详解】[1][2]由于灯A1和A2是规格相同的两盏灯，当 开关闭合后达到稳定状态时，灯A1比灯A2亮，可知通过灯A1的电流大于通过灯A2的电流，断开开关的瞬间，由于线圈的自感，线圈此时相当于一个新的电源，该电源对由两灯泡与定值电阻R构成的新的回路供电，即新回路中的电流由稳定时通过灯A1的电流逐渐减为0，则可知，灯A2将闪亮一下再逐渐熄灭，流过灯A2的电流的方向为向左。
41． A D
【详解】[1]电键接通瞬间，电路中迅速建立了电场，立即产生电流，但线圈中产生自感电动势，阻碍电流的增加，故开始时通过灯泡L1的电流较大，故灯泡L1较亮；电路中自感电动势阻碍电流的增加，但不能阻止电流增加，电流稳定后，因L阻值与R相同，则两个灯泡一样亮，故选A；
[2]电键断开瞬间，电路中电流要立即减小零，但线圈中会产生很强的自感电动势，与灯泡L1构成闭合回路放电，故断开时灯泡L2比灯泡L1先暗，故选D；
42． A C B D
【详解】[1] [2] 线圈L的电阻与灯泡A的电阻相等，则开关闭合时，通过两者的电流相等，开关S断开前后，由于线圈的自感，通过灯泡的电流大小相同方向相反，之后电流逐渐减小到0，故通过灯泡A的电流随时间变化的图像是图中的C。
通过线圈L的电流方向不会变化，断开开关后，电流由最初值逐渐减小到0，即为图A。
[3] [4] 若远小于，则开关闭合时，通过线圈的电流远大于通过灯泡的电流，开关S断开后瞬间，由于线圈的自感，通过灯泡的电流跟原方向相反，大小与线圈原电流大小相同，即通过灯泡A的电流随时间变化的图像是图中的D。
通过线圈L的电流方向不会变化，断开开关后，电流由最初值逐渐减小到0，即为图B。
相关试卷
人教版 (2019)选择性必修 第二册第四章 电磁振荡与电磁波1 电磁振荡练习： 这是一份人教版 (2019)选择性必修 第二册第四章 电磁振荡与电磁波1 电磁振荡练习，共23页。
物理选择性必修 第二册4 电能的输送测试题： 这是一份物理选择性必修 第二册4 电能的输送测试题，共50页。试卷主要包含了1 kW，5 kW的电，求，1kV，7A等内容，欢迎下载使用。
高中物理人教版 (2019)选择性必修 第二册3 变压器测试题： 这是一份高中物理人教版 (2019)选择性必修 第二册3 变压器测试题，共46页。试卷主要包含了0kW，3AB．380V和9，00V和3，80，76，01等内容，欢迎下载使用。
