第一章《电与磁》综合训练-2023-2024学年八年级科学下册同步精品讲与练（浙教版）
展开
这是一份第一章《电与磁》综合训练-2023-2024学年八年级科学下册同步精品讲与练（浙教版），文件包含第一章《电与磁》综合训练原卷版docx、第一章《电与磁》综合训练解析版docx等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

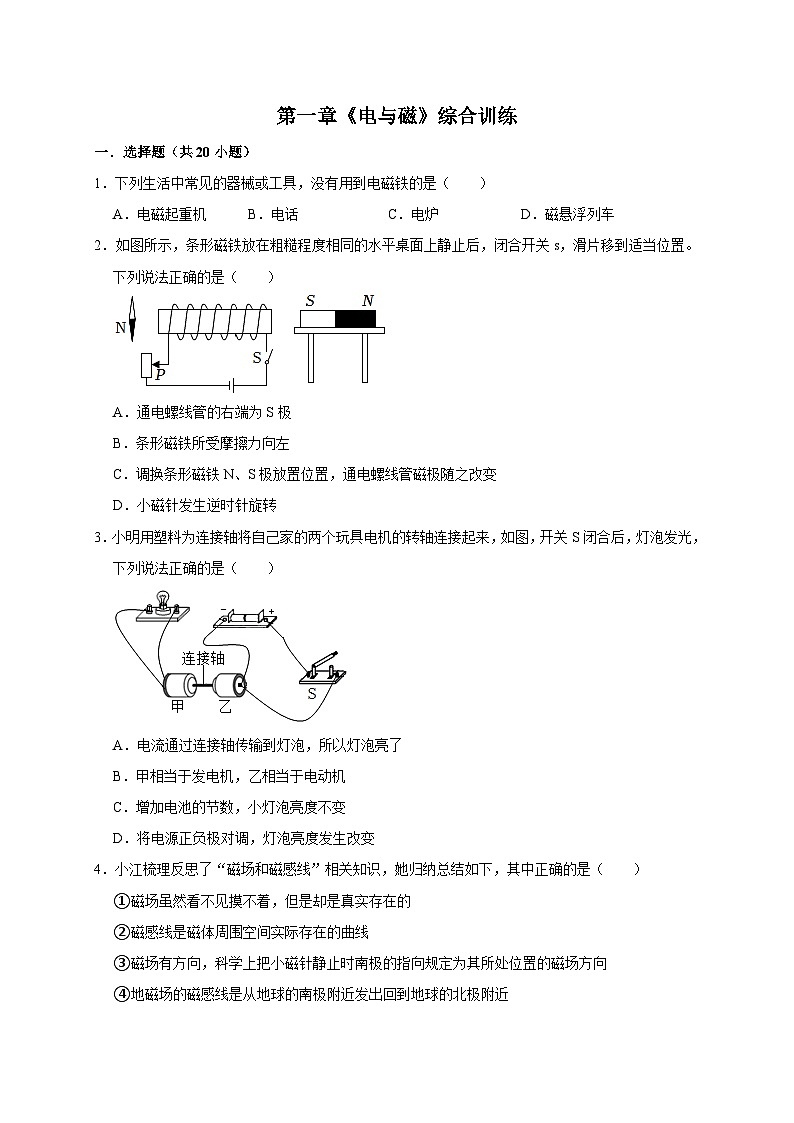

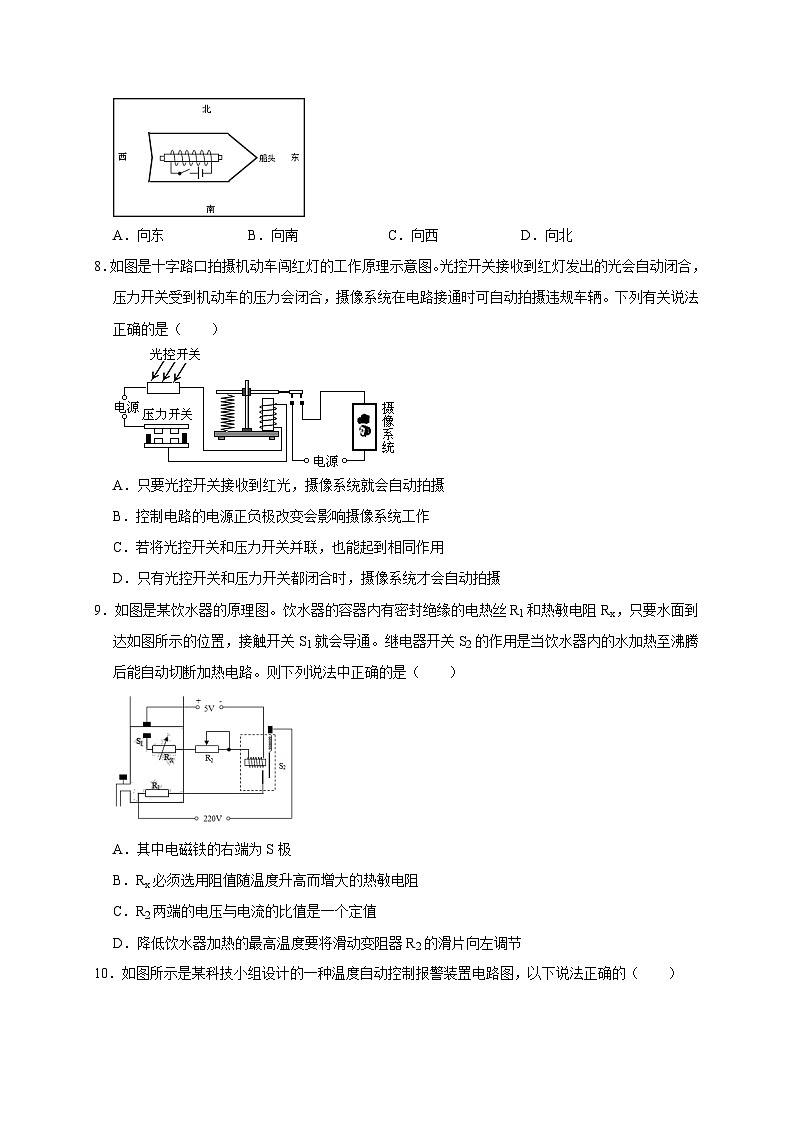

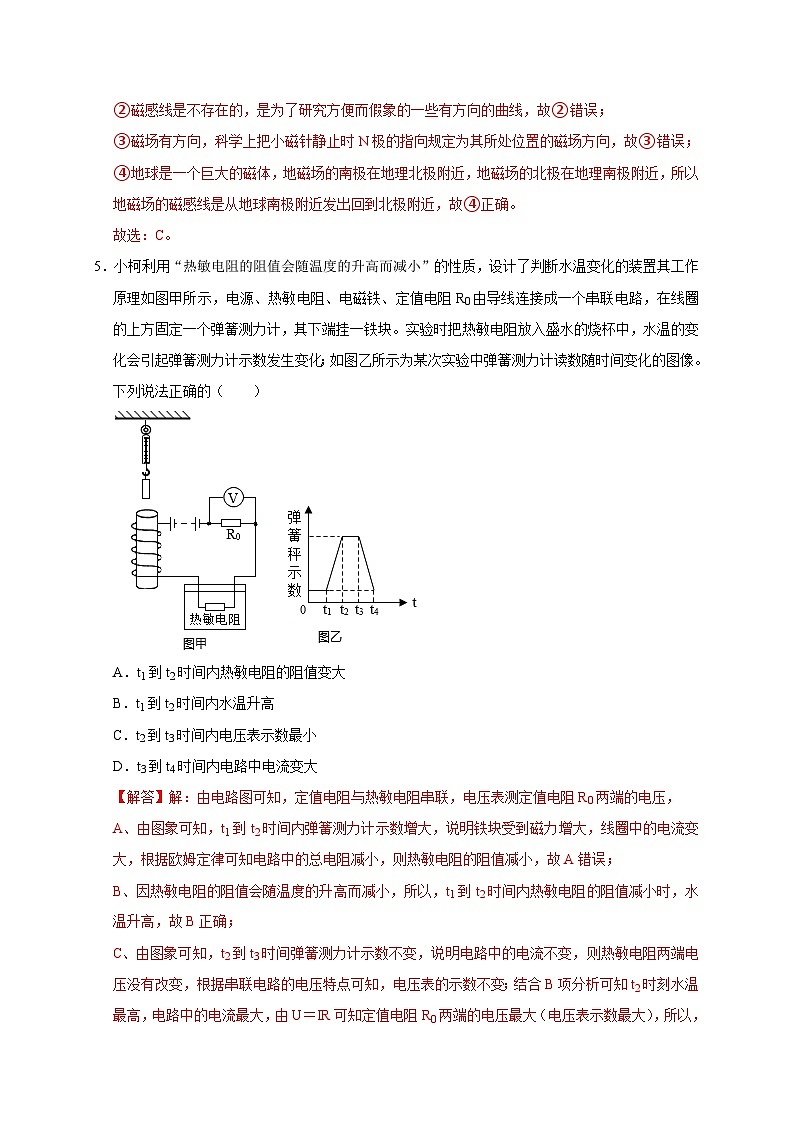

第一章《电与磁》综合训练一．选择题（共20小题）1．下列生活中常见的器械或工具，没有用到电磁铁的是（ ）A．电磁起重机 B．电话 C．电炉 D．磁悬浮列车2．如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关s，滑片移到适当位置。下列说法正确的是（ ）A．通电螺线管的右端为S极 B．条形磁铁所受摩擦力向左 C．调换条形磁铁N、S极放置位置，通电螺线管磁极随之改变 D．小磁针发生逆时针旋转3．小明用塑料为连接轴将自己家的两个玩具电机的转轴连接起来，如图，开关S闭合后，灯泡发光，下列说法正确的是（ ）A．电流通过连接轴传输到灯泡，所以灯泡亮了 B．甲相当于发电机，乙相当于电动机 C．增加电池的节数，小灯泡亮度不变 D．将电源正负极对调，灯泡亮度发生改变4．小江梳理反思了“磁场和磁感线”相关知识，她归纳总结如下，其中正确的是（ ）①磁场虽然看不见摸不着，但是却是真实存在的②磁感线是磁体周围空间实际存在的曲线③磁场有方向，科学上把小磁针静止时南极的指向规定为其所处位置的磁场方向④地磁场的磁感线是从地球的南极附近发出回到地球的北极附近A．①③ B．②④ C．①④ D．②③5．小柯利用“热敏电阻的阻值会随温度的升高而减小”的性质，设计了判断水温变化的装置其工作原理如图甲所示，电源、热敏电阻、电磁铁、定值电阻R0由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块。实验时把热敏电阻放入盛水的烧杯中，水温的变化会引起弹簧测力计示数发生变化；如图乙所示为某次实验中弹簧测力计读数随时间变化的图像。下列说法正确的（ ）A．t1到t2时间内热敏电阻的阻值变大 B．t1到t2时间内水温升高 C．t2到t3时间内电压表示数最小 D．t3到t4时间内电路中电流变大6．如图所示，重为G的小铁块在水平方向力F的作用下，沿粗糙程度相同的条形磁铁表面N极滑S极，下列说法正确的是（ ）A．小铁块对磁铁的压力始终等于G B．小铁块对磁铁的压力始终小于G C．小铁块对磁铁的摩擦力先减小后增大 D．小铁块对磁铁的摩擦力先增大后减小7．玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关，船头最后静止时的指向是（ ）A．向东 B．向南 C．向西 D．向北8．如图是十字路口拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（ ）A．只要光控开关接收到红光，摄像系统就会自动拍摄 B．控制电路的电源正负极改变会影响摄像系统工作 C．若将光控开关和压力开关并联，也能起到相同作用 D．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄9．如图是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx，只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。则下列说法中正确的是（ ）A．其中电磁铁的右端为S极 B．Rx必须选用阻值随温度升高而增大的热敏电阻 C．R2两端的电压与电流的比值是一个定值 D．降低饮水器加热的最高温度要将滑动变阻器R2的滑片向左调节10．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法正确的（ ）A．温度达到90℃，绿灯亮 B．自动报警器的触点类似一种开关 C．自动报警器中的电磁铁运用了电磁感应现象 D．把水银温度计换成酒精温度计同样可以工作11．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。下列说法正确的是（ ）A．通电导线必须东西方向放置 B．首次通过本实验揭开电与磁之间的联系的科学家是法拉第 C．该实验中用到的物理方法有转换法 D．改变直导线中电流的方向，小磁针N极的指向不变12．如图是小敏设计的汽车尾气中一氧化碳排放量的检测电路。当一氧化碳浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随一氧化碳浓度的增大而减小。下列说法不正确的是（ ）A．电铃应接在B和D之间 B．当一氧化碳浓度升高，电磁铁磁性增强 C．用久后，电源电压U₁会减小，报警时一氧化碳最小浓度比设定值低 D．为使该检测电路在一氧化碳浓度更低时报警，可将R2的滑片向上移13．如图所示，甲车上放一条形磁铁，乙车上放一钢棒，当两车靠近时，相互吸引，由此可知原来（ ）A．钢棒一定有磁性 B．钢棒一定没有磁性 C．钢棒可能有磁性，也可能没有磁性 D．无法判断14．环形电流可以看作是一匝的通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合右手螺旋定则，把两个单匝线圈A和B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置，当线圈通入如图所示大小相同、方向相反的电流时，则线圈A和B将（ ）A．靠近 B．距离不变 C．远离 D．无法确定15．如图所示，甲乙为条形磁体，中间是螺线管，虚线表示磁极间的磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（ ）A．N S N N B．S N S S C．S S N S D．N N S N16．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（ ）A．直流电动机的铜半环与电刷接触不良 B．电源电压太低 C．线圈刚好处于平衡位置 D．线圈中的电流太小17．如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件﹣﹣干簧管，它可以用于自动控制。小明自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示。请你分析这种干簧继电器的工作原理包括（ ）①磁化 ②电流的磁效应③磁场对电流的作用 ④磁极间的相互作用A．①② B．①②③ C．①②④ D．①②③④18．如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）A．产生了直流电 B．利用了电磁感应原理 C．利用了电流的磁效应 D．利用了通电导体在磁场中受力的原理19．下列关于场的说法中正确的是（ ）A．磁极与磁极之间是直接接触发生作用的 B．磁场是为了解释磁极间相互作用而人为规定的 C．磁场只有在磁极与磁极、磁极与电流发生作用时才产生 D．磁场是客观存在的特殊物质20．如图为螺丝刀式测电笔的结构及使用方法。下列说法不正确的是（ ）A．测电笔可以辨别火线和零线 B．若氖管发光，说明人体成为了电流的通路 C．在图示两种使用测电笔的方法中，甲是正确的，乙是错误的 D．刀体探头、电阻、氖管和金属后盖是导体，外壳和弹簧是绝缘体二．填空题（共6小题）21．电动机是利用通电线圈在磁场中的原理制成的。如图所示，在做让线圈转起来的实验中，将线圈两端引线的漆皮的一端全部刮掉，另一端只刮半周，其作用与直流电动机中 （填结构名称）的作用相同。线圈通电后是沿顺时针转动，若将电源两极对调，线圈的转动方向为 （填“顺时针”或“逆时针”），除此之外，还可以通过改变 的办法，来改变电动机转动方向。22．如图为汽车启动原理图。汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）。（1）电路接通后，通电螺线管E端的磁极是 极。（2）当钥匙插入钥匙孔并转动，电动机工作，电磁铁的工作电压 电动机的工作电压。（选填“小于”“等于”或“大于”）23．在我国，家庭电路的供电电压是 V，不高于 V的电压才是安全电压；触电事故通常是由于人们直接或间接与 （选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时 （选填“会”或“不会”）触电。24．在研究“磁场对通电导体的作用”实验中。（1）利用如图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 ，根据该原理可制成 。（2）在乙图中，通电后cd段导线受d场力F1的方向为竖直向下，由此可以判断ab段导线所受磁场力F2的方向是竖直向上，F1与F2不是一对平衡力，这是因为 。（3）要使图乙中的线圈持续转动，应在其外部加装 ，自动改变线圈中的电流方向。25．小明用自制电磁小船对地磁场的方向进行判断，如图所示，闭合开关S，将小船按如图放在平静的水中，发现船头慢慢转动，但小船最后停止的位置并不是正南或正北。（1）由图判断电磁小船的右端（船头）为 极，要使小船运动更加灵敏，可以将滑动变阻器滑片往 （填“左”或“右”）移动。（2）将小船按如图所示放在平静的水中后，船头偏转的方向是 （填“顺时针”或“逆时针”）。（3）小船最后的指向不是正南或者正北的原因是地球存在着 。26．学习了电磁知识后，小柯了解到相互靠近的通电导线之间会产生相互作用力。那么这个力的大小和方向与哪些因素有关呢？他将两根导线（可伸长）平行放置后固定（如图1甲所示），然后依次通上如图乙、丙、丁所示的电流，通过反复实验证实了他的猜想。请你根据图中的实验现象回答问题。（1）分析图1 （选填序号），可知通电导线之间作用力大小与电流大小有关。（2）得到通电导线之间的相互作用力的方向与电流方向有关的结论，你的依据是 。（3）如图2所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将开关S闭合，则该星形回路将 。A．不会变形B．会变形，所围面积减小C．会变形，所围面积增大D．会变形，所围总面积不变（4）两根平行放置的通电导线之间的相互作用力的大小除了与电流大小有关外，还与哪个因素有关？（写出一个因素） 。三．实验探究题（共3小题）27．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。（1）电磁继电器中电磁铁上端是 极（填“N”或“S”）。（2）当温度较低时，电磁铁的磁性较 ，触点开关 （填“接通”或“断开”）。（3）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到 ℃。当可变电阻器R2的电阻变大时，恒温箱设定的温度将变 （填“高”或“低”）。28．1988年科学家发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”，进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如图所示。根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是；A．铜、银B．铁、铜C．铜、铝D．铁、镍（2）对铁、铬组成的复合膜，当膜层的厚度是1.7nm时，这种复合膜的电阻 （选填“具有”或“不具有”）“巨磁电阻效应”；（3）“新型读出磁头”可将微弱的 信息转化为电信息；（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0 （选填“大”或“小”）得多。29．在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象直观描述磁场，磁感线越密，磁场越强。（1）若在2处放置一个小磁针，当小磁针静止时，其指向应是图乙中的 ；（2）电阻的大小随磁场的强弱变化而变化，这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图丙所示。利用该磁敏电阻的R﹣B特性曲线可以测量磁场中各处的磁感应强度。将该磁敏电阻R放置在图甲磁场中的位置1处。小吴设计了一个可以测量该磁敏电阻R的电路，并连接成如图丁所示的实验电路，其中磁敏电阻所处的磁场未画出。①通过磁敏电阻的电流随磁感应强度B的增大而 。（填“增大”或“减小”）②正确接线后，测得的数据如下表格所示。根据该磁敏电阻的R﹣B特性曲线（图丙）可知，位置1处的磁感应强度为 T。四．计算题（共3小题）30．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。（1）当温度较低时，触点开关 （填“接通”或“断开”）。（2）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达多少摄氏度？31．许多大桥被损坏的一个重要原因是过往车辆严重超载，为了能抓拍超载车辆，小明及其物理兴趣小组成员决定为大桥管理者设计一个“汽车超载记录器”来进行监控管理，如图甲为该超载记录器原理图，已知电源电压U＝10V，线圈电阻R0＝5Ω，保护电阻R1＝10Ω，Rx为压敏电阻，当车辆驶入被检测路段时，其阻值随它受到的压力变化的情况如图乙所示，当电压表示数达到或超过4V时，继电器的衔铁被吸下，工作电路中的照相机就开始工作，抓拍超载车辆。试问：（g取10N/kg）（1）在控制电路中，当压敏电阻Rx受到的压力增大时，电磁铁的磁性将 （选填“增强”“减弱”或“不变”）。（2）当一辆总质量为15t的大货车过桥时，请通过计算判断工作电路中的照相机是否工作？（3）若电压表量程为0﹣5V，该记录器所能记录的过桥车辆的最大质量是多少？32．阅读短文，回答问题：漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。（1）关于漏电保护器，下列说法正确的是 。A．当电路发生短路时，漏电保护器会自动切断电路B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路C．正常情况下家庭电路中火线中的电流大于零线中的电流D．漏电保护器跳闸后按下试验按钮即可恢复供电（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为 mA。（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开，理由 。（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接（图丙）符合要求的是 。 123U/V1.53.04.5I/mA3.06.09.0
第一章《电与磁》综合训练一．选择题（共20小题）1．下列生活中常见的器械或工具，没有用到电磁铁的是（ ）A．电磁起重机 B．电话 C．电炉 D．磁悬浮列车2．如图所示，条形磁铁放在粗糙程度相同的水平桌面上静止后，闭合开关s，滑片移到适当位置。下列说法正确的是（ ）A．通电螺线管的右端为S极 B．条形磁铁所受摩擦力向左 C．调换条形磁铁N、S极放置位置，通电螺线管磁极随之改变 D．小磁针发生逆时针旋转3．小明用塑料为连接轴将自己家的两个玩具电机的转轴连接起来，如图，开关S闭合后，灯泡发光，下列说法正确的是（ ）A．电流通过连接轴传输到灯泡，所以灯泡亮了 B．甲相当于发电机，乙相当于电动机 C．增加电池的节数，小灯泡亮度不变 D．将电源正负极对调，灯泡亮度发生改变4．小江梳理反思了“磁场和磁感线”相关知识，她归纳总结如下，其中正确的是（ ）①磁场虽然看不见摸不着，但是却是真实存在的②磁感线是磁体周围空间实际存在的曲线③磁场有方向，科学上把小磁针静止时南极的指向规定为其所处位置的磁场方向④地磁场的磁感线是从地球的南极附近发出回到地球的北极附近A．①③ B．②④ C．①④ D．②③5．小柯利用“热敏电阻的阻值会随温度的升高而减小”的性质，设计了判断水温变化的装置其工作原理如图甲所示，电源、热敏电阻、电磁铁、定值电阻R0由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计，其下端挂一铁块。实验时把热敏电阻放入盛水的烧杯中，水温的变化会引起弹簧测力计示数发生变化；如图乙所示为某次实验中弹簧测力计读数随时间变化的图像。下列说法正确的（ ）A．t1到t2时间内热敏电阻的阻值变大 B．t1到t2时间内水温升高 C．t2到t3时间内电压表示数最小 D．t3到t4时间内电路中电流变大6．如图所示，重为G的小铁块在水平方向力F的作用下，沿粗糙程度相同的条形磁铁表面N极滑S极，下列说法正确的是（ ）A．小铁块对磁铁的压力始终等于G B．小铁块对磁铁的压力始终小于G C．小铁块对磁铁的摩擦力先减小后增大 D．小铁块对磁铁的摩擦力先增大后减小7．玩具小船上固定有螺线管（有铁芯）、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关，船头最后静止时的指向是（ ）A．向东 B．向南 C．向西 D．向北8．如图是十字路口拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆。下列有关说法正确的是（ ）A．只要光控开关接收到红光，摄像系统就会自动拍摄 B．控制电路的电源正负极改变会影响摄像系统工作 C．若将光控开关和压力开关并联，也能起到相同作用 D．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄9．如图是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx，只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。则下列说法中正确的是（ ）A．其中电磁铁的右端为S极 B．Rx必须选用阻值随温度升高而增大的热敏电阻 C．R2两端的电压与电流的比值是一个定值 D．降低饮水器加热的最高温度要将滑动变阻器R2的滑片向左调节10．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法正确的（ ）A．温度达到90℃，绿灯亮 B．自动报警器的触点类似一种开关 C．自动报警器中的电磁铁运用了电磁感应现象 D．把水银温度计换成酒精温度计同样可以工作11．如图所示，是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。下列说法正确的是（ ）A．通电导线必须东西方向放置 B．首次通过本实验揭开电与磁之间的联系的科学家是法拉第 C．该实验中用到的物理方法有转换法 D．改变直导线中电流的方向，小磁针N极的指向不变12．如图是小敏设计的汽车尾气中一氧化碳排放量的检测电路。当一氧化碳浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随一氧化碳浓度的增大而减小。下列说法不正确的是（ ）A．电铃应接在B和D之间 B．当一氧化碳浓度升高，电磁铁磁性增强 C．用久后，电源电压U₁会减小，报警时一氧化碳最小浓度比设定值低 D．为使该检测电路在一氧化碳浓度更低时报警，可将R2的滑片向上移13．如图所示，甲车上放一条形磁铁，乙车上放一钢棒，当两车靠近时，相互吸引，由此可知原来（ ）A．钢棒一定有磁性 B．钢棒一定没有磁性 C．钢棒可能有磁性，也可能没有磁性 D．无法判断14．环形电流可以看作是一匝的通电螺线管，其两侧的磁极与线圈中电流方向的关系也符合右手螺旋定则，把两个单匝线圈A和B挂在水平光滑的固定绝缘细杆MN上，且平行靠近放置，当线圈通入如图所示大小相同、方向相反的电流时，则线圈A和B将（ ）A．靠近 B．距离不变 C．远离 D．无法确定15．如图所示，甲乙为条形磁体，中间是螺线管，虚线表示磁极间的磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是（ ）A．N S N N B．S N S S C．S S N S D．N N S N16．小明将直流电动机模型接入电路，闭合开关后，发现电动机不工作。他用手轻轻地碰了一下线圈后，直流电动机模型开始正常转动，其原因可能是（ ）A．直流电动机的铜半环与电刷接触不良 B．电源电压太低 C．线圈刚好处于平衡位置 D．线圈中的电流太小17．如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件﹣﹣干簧管，它可以用于自动控制。小明自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示。请你分析这种干簧继电器的工作原理包括（ ）①磁化 ②电流的磁效应③磁场对电流的作用 ④磁极间的相互作用A．①② B．①②③ C．①②④ D．①②③④18．如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）A．产生了直流电 B．利用了电磁感应原理 C．利用了电流的磁效应 D．利用了通电导体在磁场中受力的原理19．下列关于场的说法中正确的是（ ）A．磁极与磁极之间是直接接触发生作用的 B．磁场是为了解释磁极间相互作用而人为规定的 C．磁场只有在磁极与磁极、磁极与电流发生作用时才产生 D．磁场是客观存在的特殊物质20．如图为螺丝刀式测电笔的结构及使用方法。下列说法不正确的是（ ）A．测电笔可以辨别火线和零线 B．若氖管发光，说明人体成为了电流的通路 C．在图示两种使用测电笔的方法中，甲是正确的，乙是错误的 D．刀体探头、电阻、氖管和金属后盖是导体，外壳和弹簧是绝缘体二．填空题（共6小题）21．电动机是利用通电线圈在磁场中的原理制成的。如图所示，在做让线圈转起来的实验中，将线圈两端引线的漆皮的一端全部刮掉，另一端只刮半周，其作用与直流电动机中 （填结构名称）的作用相同。线圈通电后是沿顺时针转动，若将电源两极对调，线圈的转动方向为 （填“顺时针”或“逆时针”），除此之外，还可以通过改变 的办法，来改变电动机转动方向。22．如图为汽车启动原理图。汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）。（1）电路接通后，通电螺线管E端的磁极是 极。（2）当钥匙插入钥匙孔并转动，电动机工作，电磁铁的工作电压 电动机的工作电压。（选填“小于”“等于”或“大于”）23．在我国，家庭电路的供电电压是 V，不高于 V的电压才是安全电压；触电事故通常是由于人们直接或间接与 （选填“火线”或“零线”）接触所造成的。如图所示，小明将台灯的两脚插头插入两孔插座AB中（图乙是台灯的电路图，CD表示台灯插头的两脚），连接情况是A与C、B与D连接。这种插入法，在断开开关情况下，手指接触台灯接点N时 （选填“会”或“不会”）触电。24．在研究“磁场对通电导体的作用”实验中。（1）利用如图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 ，根据该原理可制成 。（2）在乙图中，通电后cd段导线受d场力F1的方向为竖直向下，由此可以判断ab段导线所受磁场力F2的方向是竖直向上，F1与F2不是一对平衡力，这是因为 。（3）要使图乙中的线圈持续转动，应在其外部加装 ，自动改变线圈中的电流方向。25．小明用自制电磁小船对地磁场的方向进行判断，如图所示，闭合开关S，将小船按如图放在平静的水中，发现船头慢慢转动，但小船最后停止的位置并不是正南或正北。（1）由图判断电磁小船的右端（船头）为 极，要使小船运动更加灵敏，可以将滑动变阻器滑片往 （填“左”或“右”）移动。（2）将小船按如图所示放在平静的水中后，船头偏转的方向是 （填“顺时针”或“逆时针”）。（3）小船最后的指向不是正南或者正北的原因是地球存在着 。26．学习了电磁知识后，小柯了解到相互靠近的通电导线之间会产生相互作用力。那么这个力的大小和方向与哪些因素有关呢？他将两根导线（可伸长）平行放置后固定（如图1甲所示），然后依次通上如图乙、丙、丁所示的电流，通过反复实验证实了他的猜想。请你根据图中的实验现象回答问题。（1）分析图1 （选填序号），可知通电导线之间作用力大小与电流大小有关。（2）得到通电导线之间的相互作用力的方向与电流方向有关的结论，你的依据是 。（3）如图2所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将开关S闭合，则该星形回路将 。A．不会变形B．会变形，所围面积减小C．会变形，所围面积增大D．会变形，所围总面积不变（4）两根平行放置的通电导线之间的相互作用力的大小除了与电流大小有关外，还与哪个因素有关？（写出一个因素） 。三．实验探究题（共3小题）27．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。（1）电磁继电器中电磁铁上端是 极（填“N”或“S”）。（2）当温度较低时，电磁铁的磁性较 ，触点开关 （填“接通”或“断开”）。（3）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到 ℃。当可变电阻器R2的电阻变大时，恒温箱设定的温度将变 （填“高”或“低”）。28．1988年科学家发现，在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”。组成三层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”，进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时。用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如图所示。根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是；A．铜、银B．铁、铜C．铜、铝D．铁、镍（2）对铁、铬组成的复合膜，当膜层的厚度是1.7nm时，这种复合膜的电阻 （选填“具有”或“不具有”）“巨磁电阻效应”；（3）“新型读出磁头”可将微弱的 信息转化为电信息；（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R0 （选填“大”或“小”）得多。29．在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象直观描述磁场，磁感线越密，磁场越强。（1）若在2处放置一个小磁针，当小磁针静止时，其指向应是图乙中的 ；（2）电阻的大小随磁场的强弱变化而变化，这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图丙所示。利用该磁敏电阻的R﹣B特性曲线可以测量磁场中各处的磁感应强度。将该磁敏电阻R放置在图甲磁场中的位置1处。小吴设计了一个可以测量该磁敏电阻R的电路，并连接成如图丁所示的实验电路，其中磁敏电阻所处的磁场未画出。①通过磁敏电阻的电流随磁感应强度B的增大而 。（填“增大”或“减小”）②正确接线后，测得的数据如下表格所示。根据该磁敏电阻的R﹣B特性曲线（图丙）可知，位置1处的磁感应强度为 T。四．计算题（共3小题）30．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。（1）当温度较低时，触点开关 （填“接通”或“断开”）。（2）电磁继电器的电源两端电压U＝6V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达多少摄氏度？31．许多大桥被损坏的一个重要原因是过往车辆严重超载，为了能抓拍超载车辆，小明及其物理兴趣小组成员决定为大桥管理者设计一个“汽车超载记录器”来进行监控管理，如图甲为该超载记录器原理图，已知电源电压U＝10V，线圈电阻R0＝5Ω，保护电阻R1＝10Ω，Rx为压敏电阻，当车辆驶入被检测路段时，其阻值随它受到的压力变化的情况如图乙所示，当电压表示数达到或超过4V时，继电器的衔铁被吸下，工作电路中的照相机就开始工作，抓拍超载车辆。试问：（g取10N/kg）（1）在控制电路中，当压敏电阻Rx受到的压力增大时，电磁铁的磁性将 （选填“增强”“减弱”或“不变”）。（2）当一辆总质量为15t的大货车过桥时，请通过计算判断工作电路中的照相机是否工作？（3）若电压表量程为0﹣5V，该记录器所能记录的过桥车辆的最大质量是多少？32．阅读短文，回答问题：漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。（1）关于漏电保护器，下列说法正确的是 。A．当电路发生短路时，漏电保护器会自动切断电路B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路C．正常情况下家庭电路中火线中的电流大于零线中的电流D．漏电保护器跳闸后按下试验按钮即可恢复供电（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，此时流过人体的电流为 mA。（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开，理由 。（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接（图丙）符合要求的是 。 123U/V1.53.04.5I/mA3.06.09.0
