2021学年第1章 电与磁综合与测试当堂检测题

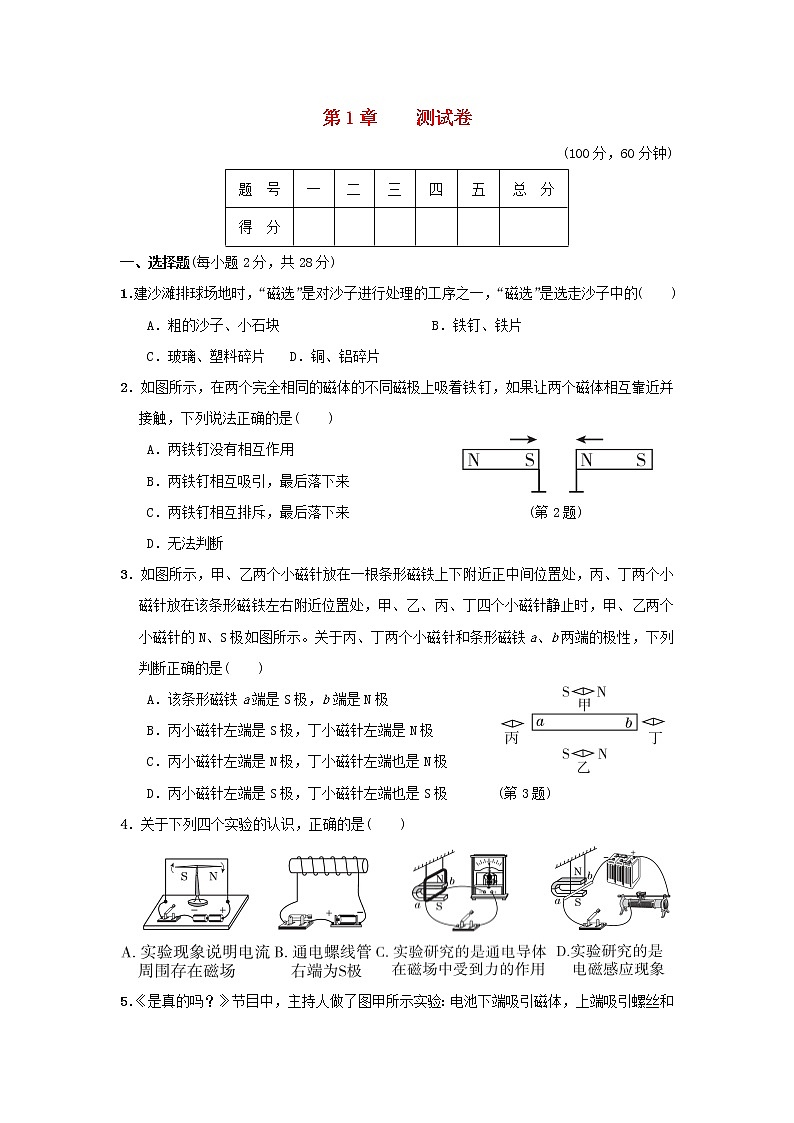

第1章　　测试卷

(100分，60分钟)

一、选择题(每小题2分，共28分)

1．建沙滩排球场地时，“磁选”是对沙子进行处理的工序之一，“磁选”是选走沙子中的(　　)

A．粗的沙子、小石块   B．铁钉、铁片

C．玻璃、塑料碎片   D．铜、铝碎片

2．如图所示，在两个完全相同的磁体的不同磁极上吸着铁钉，如果让两个磁体相互靠近并接触，下列说法正确的是(　　)

A．两铁钉没有相互作用

B．两铁钉相互吸引，最后落下来

C．两铁钉相互排斥，最后落下来   (第2题)

D．无法判断

3．如图所示，甲、乙两个小磁针放在一根条形磁铁上下附近正中间位置处，丙、丁两个小磁针放在该条形磁铁左右附近位置处，甲、乙、丙、丁四个小磁针静止时，甲、乙两个小磁针的N、S极如图所示。关于丙、丁两个小磁针和条形磁铁a、b两端的极性，下列判断正确的是(　　)

A．该条形磁铁a端是S极，b端是N极

B．丙小磁针左端是S极，丁小磁针左端是N极

C．丙小磁针左端是N极，丁小磁针左端也是N极

D．丙小磁针左端是S极，丁小磁针左端也是S极       (第3题)

4．关于下列四个实验的认识，正确的是(　　)

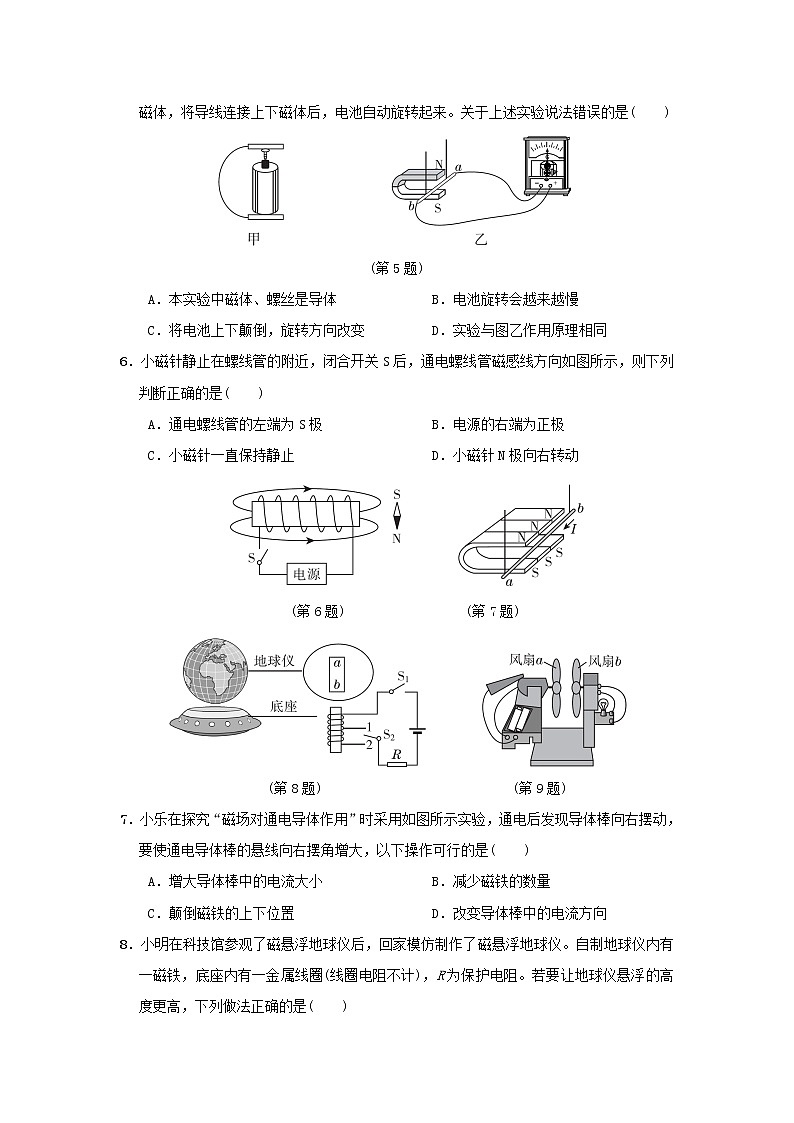

5．《是真的吗？》节目中，主持人做了图甲所示实验：电池下端吸引磁体，上端吸引螺丝和磁体，将导线连接上下磁体后，电池自动旋转起来。关于上述实验说法错误的是(　　)

(第5题)

A．本实验中磁体、螺丝是导体   B．电池旋转会越来越慢

C．将电池上下颠倒，旋转方向改变   D．实验与图乙作用原理相同

6．小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是(　　)

A．通电螺线管的左端为S极   B．电源的右端为正极

C．小磁针一直保持静止   D．小磁针N极向右转动

  (第6题)　　           　(第7题)

　　　(第8题)　　                     　(第9题)

7．小乐在探究“磁场对通电导体作用”时采用如图所示实验，通电后发现导体棒向右摆动，要使通电导体棒的悬线向右摆角增大，以下操作可行的是(　　)

A．增大导体棒中的电流大小   B．减少磁铁的数量

C．颠倒磁铁的上下位置   D．改变导体棒中的电流方向

8．小明在科技馆参观了磁悬浮地球仪后，回家模仿制作了磁悬浮地球仪。自制地球仪内有一磁铁，底座内有一金属线圈(线圈电阻不计)，R为保护电阻。若要让地球仪悬浮的高度更高，下列做法正确的是(　　)

A．条形磁铁的b端为N极，开关S2连到接线柱1上

B．条形磁铁的b端为N极，开关S2连到接线柱2上

C．条形磁铁的b端为S极，开关S2连到接线柱1上

D．条形磁铁的b端为S极，开关S2连到接线柱2上

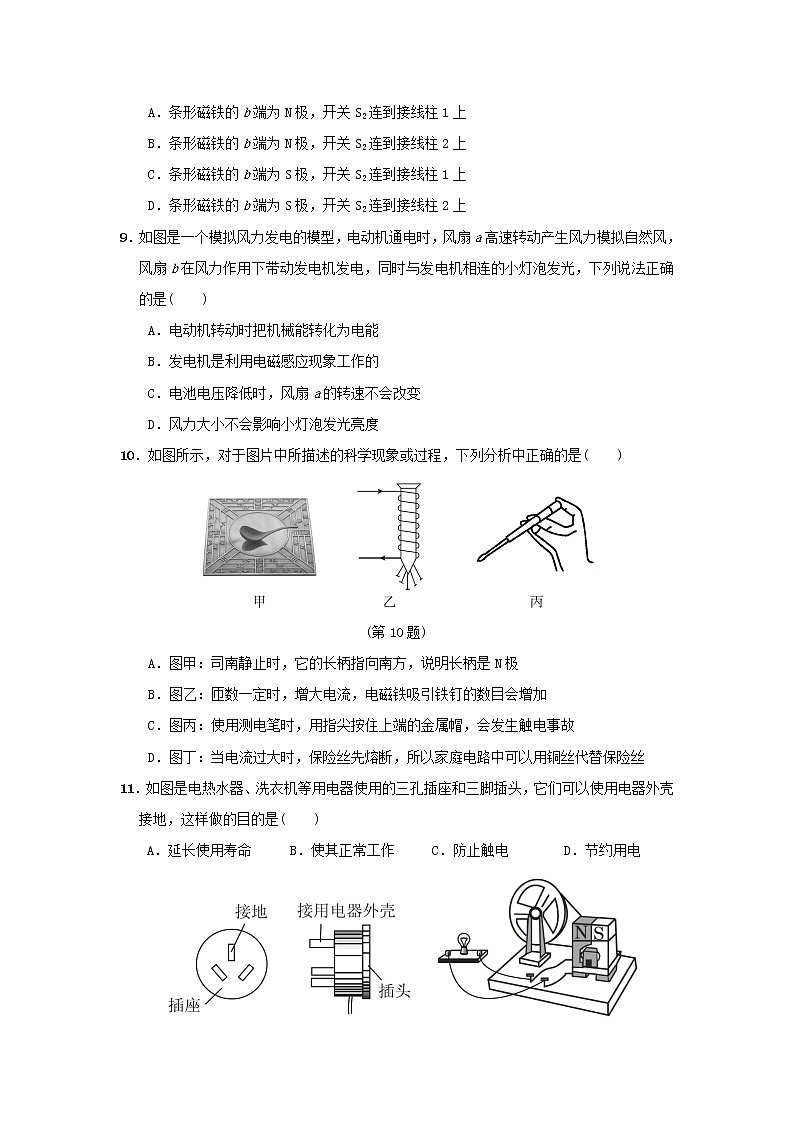

9．如图是一个模拟风力发电的模型，电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光，下列说法正确的是(　　)

A．电动机转动时把机械能转化为电能

B．发电机是利用电磁感应现象工作的

C．电池电压降低时，风扇a的转速不会改变

D．风力大小不会影响小灯泡发光亮度

10．如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是(　　)

(第10题)

A．图甲：司南静止时，它的长柄指向南方，说明长柄是N极

B．图乙：匝数一定时，增大电流，电磁铁吸引铁钉的数目会增加

C．图丙：使用测电笔时，用指尖按住上端的金属帽，会发生触电事故

D．图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝

11．如图是电热水器、洗衣机等用电器使用的三孔插座和三脚插头，它们可以使用电器外壳接地，这样做的目的是(　　)

A．延长使用寿命   B．使其正常工作   C．防止触电   D．节约用电

(第11题)                        　(第12题)

　(第13题)

12．把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动而使灯泡发光。关于手摇发电机发电过程，下列说法正确的是(　　)

A．发电机是将电能转化为机械能的装置

B．匀速摇动转轮，灯泡的亮度不变

C．转轮转速越快，灯泡亮度越暗

D．转轮在一个周期内电流方向改变两次

13．某家庭电路的组成如图所示，下列说法不正确的是(　　)

A．控制灯泡的开关必须接在火线上

B．有金属外壳的家用电器必须使用三孔插座，以确保安全

C．图中的四个插座都是并联的

D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路

14．小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔，他将观察到(假设故障只有一处)(　　)

A．测试两孔时测电笔都发光

B．测试两孔时测电笔都不发光

C．只有测试右面的孔时测电笔才发光

D．只有测试左面的孔时测电笔才发光

(第14题)　　　　　　(第15题)　　　　　　(第16题)

二、填空题(每空3分，共30分)

15．如图所示，某同学将导线ab向左运动，发现电流计的指针会偏转。若将导线ab向右运动，电流计指针将________偏转；若保持导线ab在磁场中静止，电流计指针将________偏转。(均填“会”或“不会”)

16．丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场，某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向________(填“纸内”或“纸外”)；要使实验效果更加明显，应使通电导线沿________(填“东西”或“南北”)方向放置。

17．如图，闭合开关，将滑动变阻器滑片向左滑动，弹簧将________(填“伸长”或“缩短”)。如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是__________现象。

(第17题)　　　   　    　(第18题)　　  　    　　(第19题)

18．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L发出暗红色的光(发光不正常)，说明L1________；只闭合S、S2，若L正常发光，说明L2________。(均填“正常”“短路”或“断路”)

19．小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。调节滑动变阻器的滑片向________(填“左”或“右”)或者________(填“增大”或“减小”)控制电路电压，可以使控制电路达到要求。

三、作图题(每小题3分，共9分)

20．图中三脚插头上的三个插脚分别与导线①②③连通，但未知导线①②③中哪根与标有N的插脚相连。请你将如图所示的实物图连接起来检测N插脚与导线②是否相连。若观察到____________________的现象，说明导线②是接到N插脚上。

(第20题)　　                 　(第21题)

(第22题)

21．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”“声控开关”及灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

22．根据图中通电螺线管的N、S极，标出电源的“＋”极和“－”极。

四、探究题(每空3分，共24分)

23．某小组在探究“通电螺线管的外部磁场的强弱与哪些因素有关”实验中，设计了如图所示电路，并设计了实验结果记录表。

(1)根据他们的实验结果记录表可知，该小组是在探究通电

螺线管的磁性强弱与__________________的关系。

(2)实验中，他们将开关S从l换到2上时，调节滑动变阻

器的滑片P，再次观察电流表示数及吸引的小铁钉数目，    (第23题)

此时调节滑动变阻器是为了_________________________________________。

(3)比较1、2、3次实验记录，可得出结论：___________________________________

_________________________________________________________________。

24．在探究“感应电流产生的条件”的实验中。

(1)如图，a、b两接线柱间应接入________(填“大”或“小”)量程电流表。

(2)若无论导体棒在磁场中怎么运动，电流表指针都不发生偏转，其原因是_________________________________________________________________。

(3)改正错误后继续实验，记录的实验现象如下表。

①比较第1和4次(或第2和5次)实验可知：在导体运动

方向相同时，感应电流的方向与________有关。

②比较第________次实验可知：在磁场方向相同时，感应

电流的方向与导体切割磁感线运动方向有关。            (第24题)

(4)小明根据实验现象提出：感应电流的大小可能与导体切割磁感线的运动速度有关，为验证这一猜想，应保持磁场强弱不变，让导体以________(填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察灵敏电流计指针偏转幅度的大小。

五、分析计算题(9分)

25．小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图甲所示。如图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线。

(1)电磁继电器中电磁铁上端是________(填“N”或“S”)极。

(2)当温度较低时，触点开关________(填“接通”或“断开”)。

(3)电磁继电器的电源两端电压U＝6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30 mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150 Ω时，恒温箱温度可达多少摄氏度？

                                             (第25题)

答案

一、1.B　2.B　3.C　4.A　5.D　6.B　7.A　8.D　9.B

10．B　11.C　12.D　13.D　14.C

二、15.会；不会　16.纸外；南北

17．伸长；电磁感应　18.正常；短路　19.右；增大

三、20.解：如图所示。小灯泡发光

(第20题)

21．解：如图所示。

(第21题)

22．解：如图所示。

(第22题)

四、23.(1)电流大小、线圈匝数　(2)控制电流大小相等

(3)当线圈匝数相同时，通电螺线管的外部磁场随电流增大而增强

24．(1)小　(2)没有闭合开关

(3)①磁场方向；②1和2(或4和5)　(4)不同

五、25.解：(1)S　(2)接通　(3)当电路中电流为30 mA时，电路总电阻R总＝R1＋R2＝＝＝200 Ω，所以R1＝R总－R2＝200 Ω－150 Ω＝50 Ω，由图乙可知此时恒温箱温度为90 ℃。
