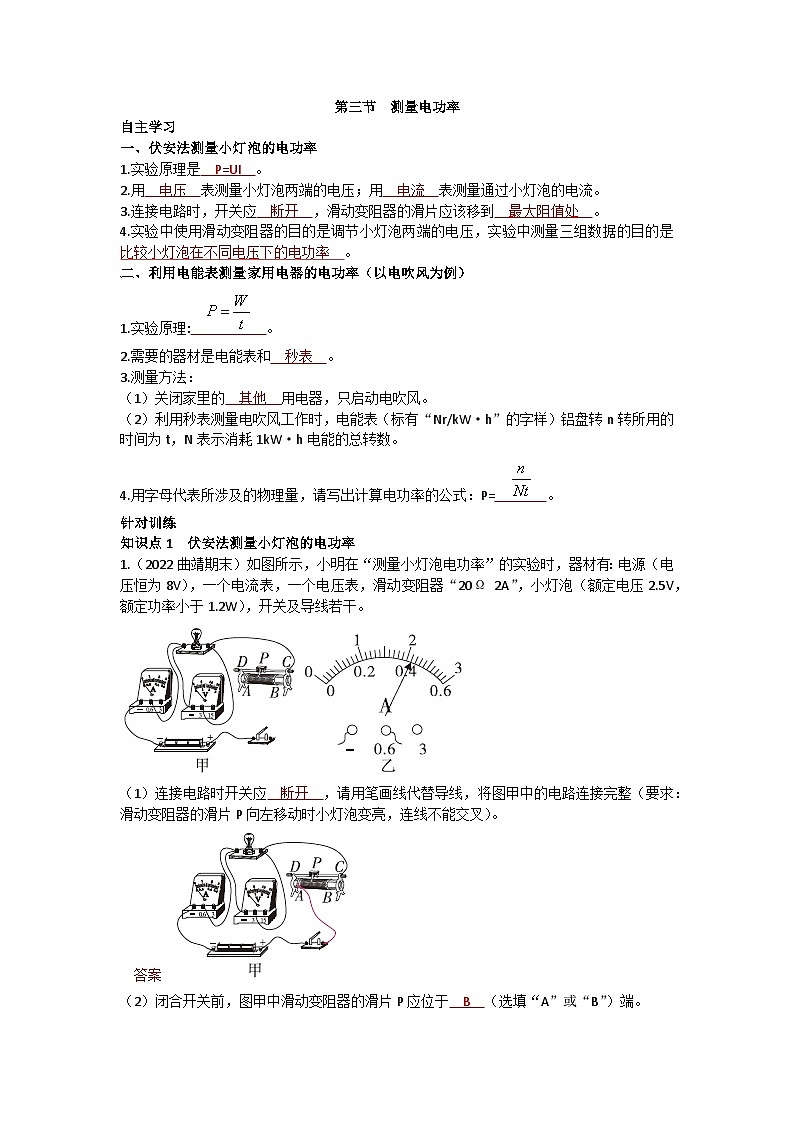

沪科版九年级全册第三节 测量电功率课后复习题
展开
这是一份沪科版九年级全册第三节 测量电功率课后复习题，共3页。试卷主要包含了伏安法测量小灯泡的电功率，利用电能表测量家用电器的电功率等内容，欢迎下载使用。
一、伏安法测量小灯泡的电功率
1.实验原理是 P=UI 。
2.用 电压 表测量小灯泡两端的电压；用 电流 表测量通过小灯泡的电流。
3.连接电路时，开关应 断开 ，滑动变阻器的滑片应该移到 最大阻值处 。
4.实验中使用滑动变阻器的目的是调节小灯泡两端的电压，实验中测量三组数据的目的是 比较小灯泡在不同电压下的电功率 。
二、利用电能表测量家用电器的电功率（以电吹风为例）
1.实验原理: 。
2.需要的器材是电能表和 秒表 。
3.测量方法：
（1）关闭家里的 其他 用电器，只启动电吹风。
（2）利用秒表测量电吹风工作时，电能表（标有“Nr/kW·h”的字样）铝盘转n转所用的时间为t，N表示消耗1kW·h电能的总转数。
4.用字母代表所涉及的物理量，请写出计算电功率的公式：P= 。
针对训练
知识点1 伏安法测量小灯泡的电功率
1.（2022曲靖期末）如图所示，小明在“测量小灯泡电功率”的实验时，器材有：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），开关及导线若干。
（1）连接电路时开关应 断开 ，请用笔画线代替导线，将图甲中的电路连接完整（要求：滑动变阻器的滑片P向左移动时小灯泡变亮，连线不能交叉）。
答案
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 B （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定功率为 1.05 W。
（4）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而 增大 （选填“增大”“减小”或“不变”），小灯泡的亮度由 实际功率 （选填“额定功率”或“实际功率”）决定，通过小灯泡的电流与它两端的电压不成正比是因为 小灯泡的电阻随温度的升高而增大 。
（5）当电压表示数为2.5V时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值 偏小 （选填“偏大”或“偏小”）。
知识点2 利用电能表测量家用电器的电功率
2.小许家的电能表如图所示，由表上铭牌可知，电能表的读数为 826.4 kW·h。他发现家里只使用洗衣机（其它用电器都关闭）时，电能表在洗衣机正常工作10min里刚好转了45圈，从而测出他家洗衣机的额定功率为 450 W。
基础巩固
1.在测量小灯泡电功率的实验中，通过调节滑动变阻器的滑片改变小灯泡亮度的时候，没有发生改变的是（ C ）
A.小灯泡两端的电压 B.通过小灯泡的电流
C.小灯泡的额定电压 D.小灯泡的实际功率
2.“测量小灯泡电功率”的实验电路如图甲所示，实验中选择“2.5V”的小灯泡，连接完电路后，调节滑动变阻器的滑片发现小灯泡的亮度发生变化，这是小灯泡的 实际功率 变化引起的。实验得到小灯泡的U-I图像如图乙所示，则小灯泡的额定功率是 0.5 W；通过图像可以发现小灯泡的电阻是变化的，这主要是受 温度 的影响。
3.（2020云南中考）如图甲所示是小明同学测量额定电压为2.5V，额定功率不大于1W的小灯泡功率的实物连接图。
（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处:
① 电压表选用的量程过大 ；
② 滑动变阻器连接成两个下接线柱 。
（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，原因可能是 C （填写选项中的字母）。
A.小灯泡短路
B.连接小灯泡的导线接触不良
C.滑动变阻器接入电路的电阻过大
（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容: 小灯泡的亮度 ，分析数据后得到小灯泡的额定电流为 0.30 A，额定功率为 0.75 W。
（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”字样的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为 0.45 W。
拓展培优
4.小明设计了如图所示的电路，用一个电流表测量额定电压为U额的小灯泡L2的额定功率，定值电阻的阻值为R0、电源电压未知。请你完成以下步骤：
（1）将电流表串联在 b （选填“a”或“b”）点，只闭合开关S和S1，调节滑动变阻器的滑片使电流表的示数为 ，小灯泡正常发光。
（2）只闭合开关S和S2，滑片位置 保持不动 （选填“保持不动”“向右移动”或“向左移动”），读出电流表示数I。
（3）小灯泡L2的额定功率表达式为P额= 。（用已知量和测量量表示）实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
2.32
0.38
0.44
电功率/W
次数
小灯泡两端电压U/V
通过灯丝的电流I/A
小灯泡的电功率P/W
1
2
3
一、伏安法测量小灯泡的电功率
1.实验原理是 P=UI 。
2.用 电压 表测量小灯泡两端的电压；用 电流 表测量通过小灯泡的电流。
3.连接电路时，开关应 断开 ，滑动变阻器的滑片应该移到 最大阻值处 。
4.实验中使用滑动变阻器的目的是调节小灯泡两端的电压，实验中测量三组数据的目的是 比较小灯泡在不同电压下的电功率 。
二、利用电能表测量家用电器的电功率（以电吹风为例）
1.实验原理: 。
2.需要的器材是电能表和 秒表 。
3.测量方法：
（1）关闭家里的 其他 用电器，只启动电吹风。
（2）利用秒表测量电吹风工作时，电能表（标有“Nr/kW·h”的字样）铝盘转n转所用的时间为t，N表示消耗1kW·h电能的总转数。
4.用字母代表所涉及的物理量，请写出计算电功率的公式：P= 。
针对训练
知识点1 伏安法测量小灯泡的电功率
1.（2022曲靖期末）如图所示，小明在“测量小灯泡电功率”的实验时，器材有：电源（电压恒为8V），一个电流表，一个电压表，滑动变阻器“20Ω 2A”，小灯泡（额定电压2.5V，额定功率小于1.2W），开关及导线若干。
（1）连接电路时开关应 断开 ，请用笔画线代替导线，将图甲中的电路连接完整（要求：滑动变阻器的滑片P向左移动时小灯泡变亮，连线不能交叉）。
答案
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于 B （选填“A”或“B”）端。
（3）正确连接电路后，闭合开关进行实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图乙所示，小灯泡的额定功率为 1.05 W。
（4）分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而 增大 （选填“增大”“减小”或“不变”），小灯泡的亮度由 实际功率 （选填“额定功率”或“实际功率”）决定，通过小灯泡的电流与它两端的电压不成正比是因为 小灯泡的电阻随温度的升高而增大 。
（5）当电压表示数为2.5V时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值 偏小 （选填“偏大”或“偏小”）。
知识点2 利用电能表测量家用电器的电功率
2.小许家的电能表如图所示，由表上铭牌可知，电能表的读数为 826.4 kW·h。他发现家里只使用洗衣机（其它用电器都关闭）时，电能表在洗衣机正常工作10min里刚好转了45圈，从而测出他家洗衣机的额定功率为 450 W。
基础巩固
1.在测量小灯泡电功率的实验中，通过调节滑动变阻器的滑片改变小灯泡亮度的时候，没有发生改变的是（ C ）
A.小灯泡两端的电压 B.通过小灯泡的电流
C.小灯泡的额定电压 D.小灯泡的实际功率
2.“测量小灯泡电功率”的实验电路如图甲所示，实验中选择“2.5V”的小灯泡，连接完电路后，调节滑动变阻器的滑片发现小灯泡的亮度发生变化，这是小灯泡的 实际功率 变化引起的。实验得到小灯泡的U-I图像如图乙所示，则小灯泡的额定功率是 0.5 W；通过图像可以发现小灯泡的电阻是变化的，这主要是受 温度 的影响。
3.（2020云南中考）如图甲所示是小明同学测量额定电压为2.5V，额定功率不大于1W的小灯泡功率的实物连接图。
（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处:
① 电压表选用的量程过大 ；
② 滑动变阻器连接成两个下接线柱 。
（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，原因可能是 C （填写选项中的字母）。
A.小灯泡短路
B.连接小灯泡的导线接触不良
C.滑动变阻器接入电路的电阻过大
（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容: 小灯泡的亮度 ，分析数据后得到小灯泡的额定电流为 0.30 A，额定功率为 0.75 W。
（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”字样的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为 0.45 W。
拓展培优
4.小明设计了如图所示的电路，用一个电流表测量额定电压为U额的小灯泡L2的额定功率，定值电阻的阻值为R0、电源电压未知。请你完成以下步骤：
（1）将电流表串联在 b （选填“a”或“b”）点，只闭合开关S和S1，调节滑动变阻器的滑片使电流表的示数为 ，小灯泡正常发光。
（2）只闭合开关S和S2，滑片位置 保持不动 （选填“保持不动”“向右移动”或“向左移动”），读出电流表示数I。
（3）小灯泡L2的额定功率表达式为P额= 。（用已知量和测量量表示）实验次数
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
2.32
0.38
0.44
电功率/W
次数
小灯泡两端电压U/V
通过灯丝的电流I/A
小灯泡的电功率P/W
1
2
3
