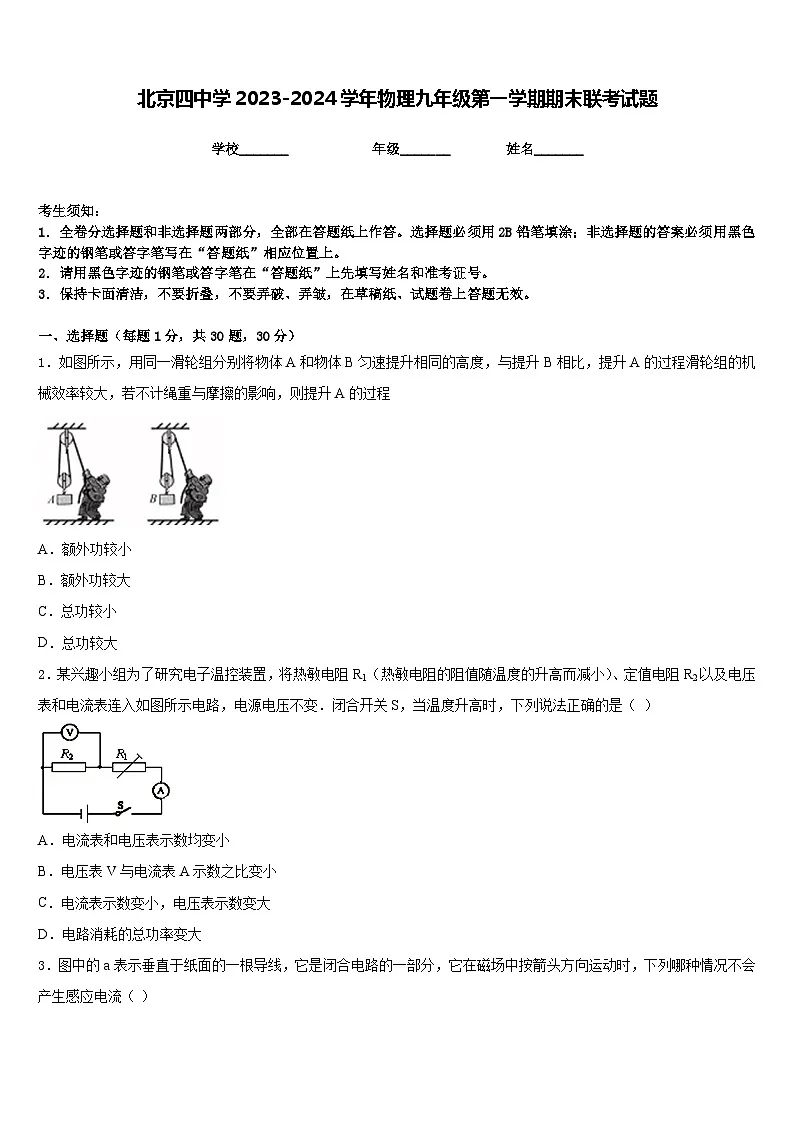

北京四中学2023-2024学年物理九年级第一学期期末联考试题含答案

这是一份北京四中学2023-2024学年物理九年级第一学期期末联考试题含答案，共11页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．如图所示，用同一滑轮组分别将物体A和物体B匀速提升相同的高度，与提升B相比，提升A的过程滑轮组的机械效率较大，若不计绳重与摩擦的影响，则提升A的过程
A．额外功较小
B．额外功较大
C．总功较小
D．总功较大
2．某兴趣小组为了研究电子温控装置，将热敏电阻R1（热敏电阻的阻值随温度的升高而减小）、定值电阻R2以及电压表和电流表连入如图所示电路，电源电压不变．闭合开关S，当温度升高时，下列说法正确的是（ ）
A．电流表和电压表示数均变小
B．电压表V与电流表A示数之比变小
C．电流表示数变小，电压表示数变大
D．电路消耗的总功率变大

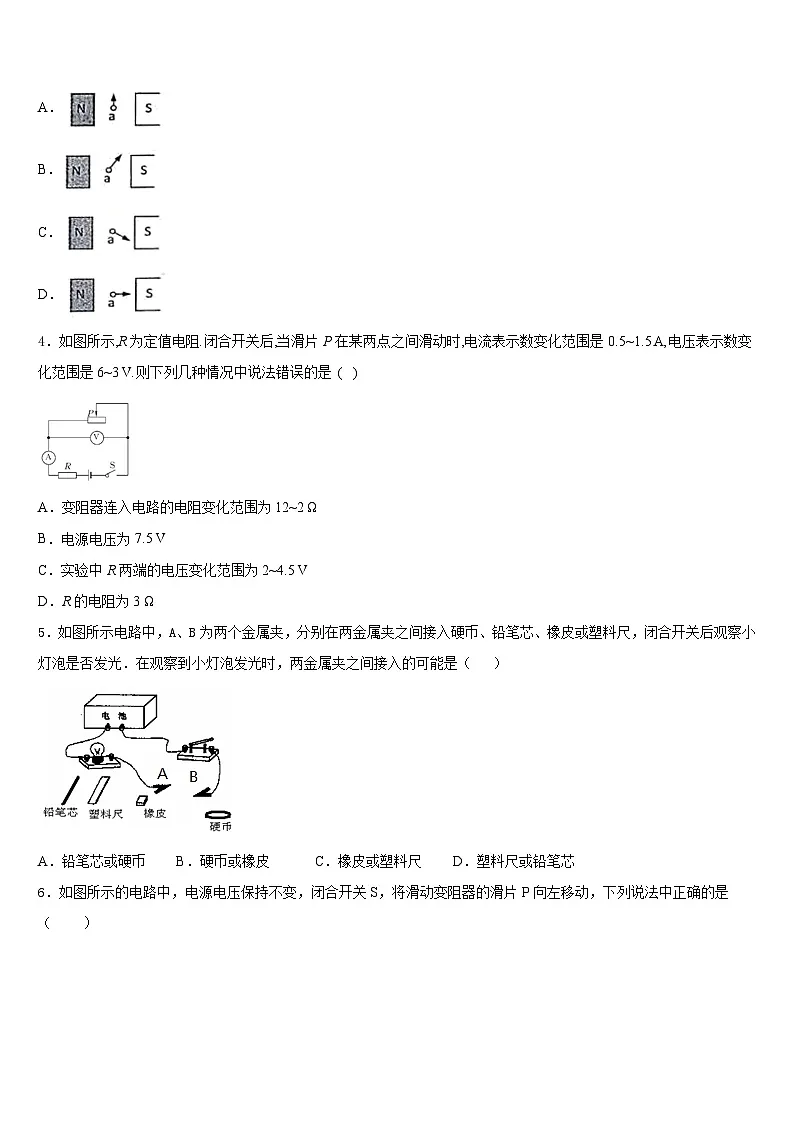

3．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（ ）
A．
B．
C．
D．
4．如图所示,R为定值电阻.闭合开关后,当滑片P在某两点之间滑动时,电流表示数变化范围是0.5~1.5 A,电压表示数变化范围是6~3 V.则下列几种情况中说法错误的是 ( )
A．变阻器连入电路的电阻变化范围为12~2 Ω
B．电源电压为7.5 V
C．实验中R两端的电压变化范围为2~4.5 V
D．R的电阻为3 Ω
5．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光．在观察到小灯泡发光时，两金属夹之间接入的可能是（ ）
A．铅笔芯或硬币B．硬币或橡皮C．橡皮或塑料尺D．塑料尺或铅笔芯

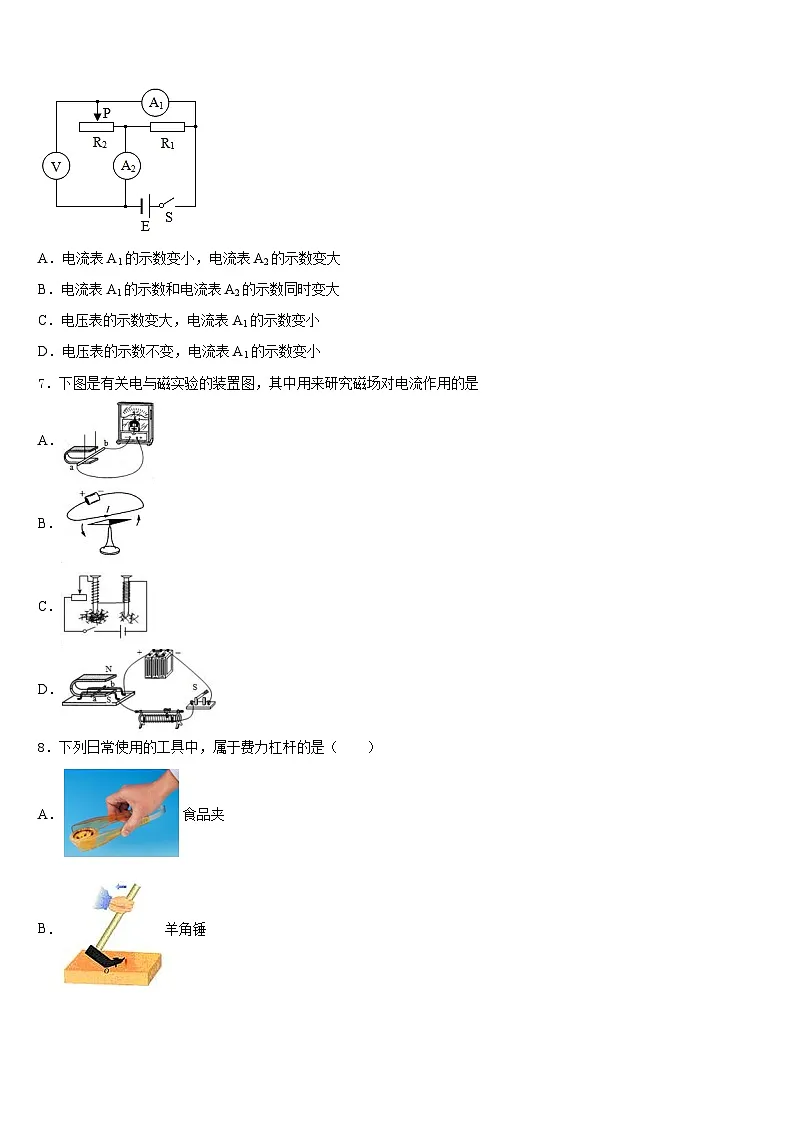

6．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小
D．电压表的示数不变，电流表A1的示数变小
7．下图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是
A．
B．
C．
D．
8．下列日常使用的工具中，属于费力杠杆的是（ ）
A．食品夹
B．羊角锤
C．瓶起子
D．钢丝钳
9．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
10．关于能量和能源的利用，下列说法正确的是
A．核能发电相比较火力发电的好处是相对清洁
B．太阳能、地热能、电能均为可再生能源
C．太阳能电池是将太阳能转化为化学能储存起来的装置
D．滚摆上下来回运动这一现象无法说明能量的转化具有方向性
11．以下提高热机效率的方法中错误的是
A．尽量减小热机功率B．尽量使燃料充分燃烧
C．保证转动部分良好的润滑D．尽量减少各种热散失
12．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
二、填空题（每题5分，共4题，20分）
13．某电水壶工作2min，使如图所示电能表的转盘转过150r，则电水壶消耗的电能为_____J，电功率为____kW，这些电能可供一只“220V 10W”的节能灯正常工作_______h。
14．如图所示，电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______V，则灯泡L2两端的电压是________V。
15．在如图所示的电路中，电源电压为3.0V，开关闭合后，电流表和电压表的读数分别是0.1A和2.0V，则通过R2的电流是_____A，R2两端的电压是_____V，Rl的电阻是______Ω，电路的总电阻为_____Ω。
16．如图的电路中，电源电压、灯丝电阻都保持不变，灯L标有“12V 8W”字样，灯泡正常工作时的电阻是__________Ω；当开关S闭合，滑动变阻器的滑片P在a、b两点间移动时，电压表示数的变化范围是3～6V，且滑片P位于a点时灯L的功率与滑片位于b点时灯L功率之比为16∶9，电源电压是__________V。
三、实验题（共12分）
17．（4分）在“测量小灯泡的额定功率”试验中，灯泡上标有“2.5V”字样，电源电压恒定．
（1）请你用笔画线代替导线，将如图中的实物电路连接完整．
（_____）
（2）在移动变阻器滑片的过程中，眼睛应注视的_____表的示数，直至灯泡正常发光，此时电流表的示数如图所示，则灯泡的额定功率为_____W．小华进行了四次测量，并将有关数据及现象记录在表格中．实验得出的结论是：小灯泡的实际电功率_____，灯泡越亮．
（3）完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量表示）．
（4）小红在小聪的实验基础上只把电压表换成电流表同样也测出了小灯泡的电功率，请在方框内画出小红设计的电路图
（_____）
18．（4分）小科同学探究“通过电阻的电流跟其两端电压和电阻的关系”。
（1）按照下图连好电路，开关在闭合前，图中的滑动变阻器的滑片应位于变阻器的最__________端（选填“左”或“右”）；
（2）在探究“电流与电压关系”的实验过程中，小莉选择阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器，测出电阻两端的电压和对应的电流值如下表：
分析表格中的数据可以得出的结论是____________________；
（3）在探究“电流与电阻关系”的实验过程中，小莉的部分实验步骤如下：
A．先用5Ω的电阻作为R接入电路中，闭合开关，调节变阻器，读取相应的电流值如图所示，并记录电流表示数为_______；
B．再将10Ω的电阻替换5Ω的电阻接入电路中，调节变阻器使____，读取相应的电流值；
C．若实验中所用电源电压恒为4.5V，滑动变阻器规格为“20Ω1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω。还想多测几组数据，但他不能选用的定值电阻是______；
（4）若将待测电阻换成小灯泡，闭合开关后，小明发现灯泡不发光，电流表示数为零，电压表的示数为电源电压，则产生此故障的原因可能是______。
19．（4分）如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
(1)在连接电路时发现缺少一个元件，她应补充接入的元件是_____。
(2)为粗略判断电阻大小，可观察_____。
(3)另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为是_____同学的改进更好，理由是_____。
(4)其他同学分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了探究，对每个猜想的探究均选用三根导体进行实验研究，上表中给出了可供选择的几种导体，导体代号A—G。
①为探究“导体电阻跟长度有关＂的猜想，应选用_____。（填代号）
②如果选ABC三个导体进行研究，得到的结论是_____。
③实验时若只有一根导体，能验证的猜想有_____。（只填序号）
A．长度 B．材料 C．横截面积 D．都不能
四、作图题（共16分）
20．（8分）请画出入射光线通过透镜后的折射光线．
（_____）
21．（8分）如图所示，根据小磁针N极的指向，标出磁感线方向，并在括号内标出电源的“+”、 “﹣”极。
（______）
五、计算题（共22分）
22．（10分）有一新型的电热足浴器。其铭牌上的部分信息如表。 (c水=4.2×103J/(kg·℃)
（1）求电热足浴器正常工作时的电阻；
（2）用这个足浴器将5kg的水从20℃加热到40℃，求水吸收的热量；
（3）若此足浴器在200V电压下使用，实际功率多大?
（4）若此足浴器在200V电压下使用时，需500s才能将(2)问中的水从20℃加热到40℃，求这个电热足浴器的加热效率。
23．（12分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、C
5、A
6、D
7、D
8、A
9、A
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、 1.5 5
14、4 2
15、0.1 1.0 20 30
16、18 15
三、实验题（共12分）
17、 电压 1 越大 2 2.5 1
18、右 当电阻一定时，通过电阻的电流与电阻两端的电压成正比 0. 4A 电压表示数不变 20Ω、25Ω和30Ω 小灯泡的灯丝断了或小灯泡的灯座接触不良
19、开关 灯泡的亮度 乙 灯泡在电路中可分担部分电压，保护电流表 BDE 导体的材料、长度一定时，导体的横截面积越大电阻越小 AC
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)40Ω ； (2)4.2×105J ； (3)1000W ； (4)84%
23、 (1)110Ω；(2)5.5A；(3)9℃。
次数
电压
U/V
电流
I/A
实际电功率
P/W
小灯泡亮度
1
0.5
0.12
0.06
不亮
2
1.5
0.20
0.30
偏暗
3
2.5
0.40
正常
4
2.8
0.45
1.26
更亮
U（V）
0. 5
1. 0
1. 5
2. 0
2. 5
3. 0
I（A）
0. 1
0. 2
0. 3
0. 4
0. 5
0. 6
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
额定电压
220V
额定功率
1210W
容积
7L
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
