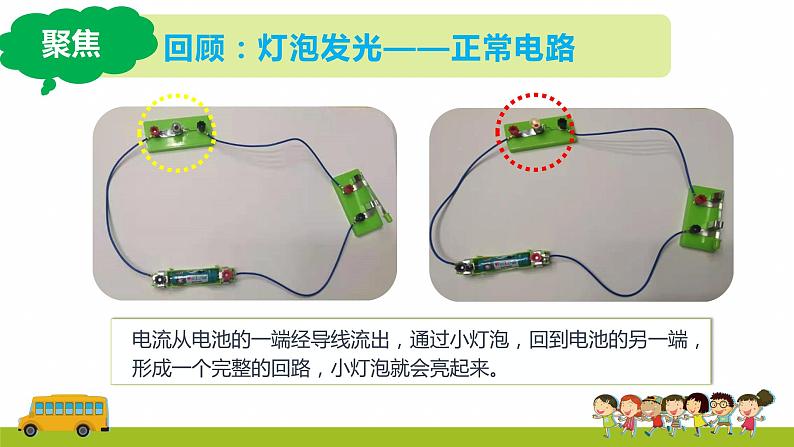

电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。

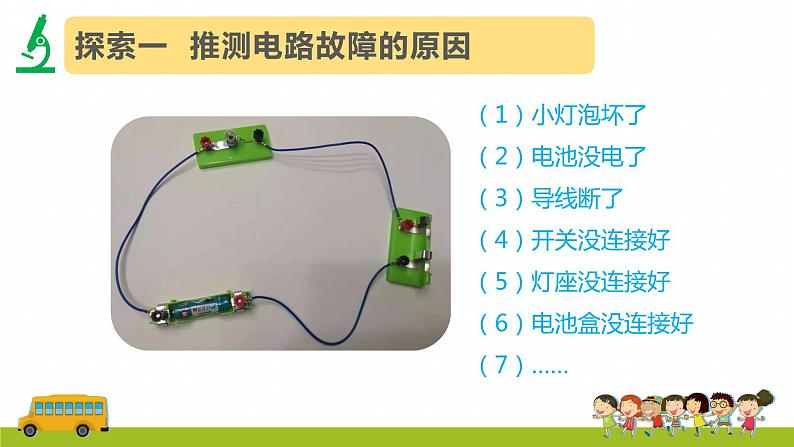

探索一 推测电路故障的原因
（1）小灯泡坏了（2）电池没电了（3）导线断了（4）开关没连接好（5）灯座没连接好（6）电池盒没连接好（7）……

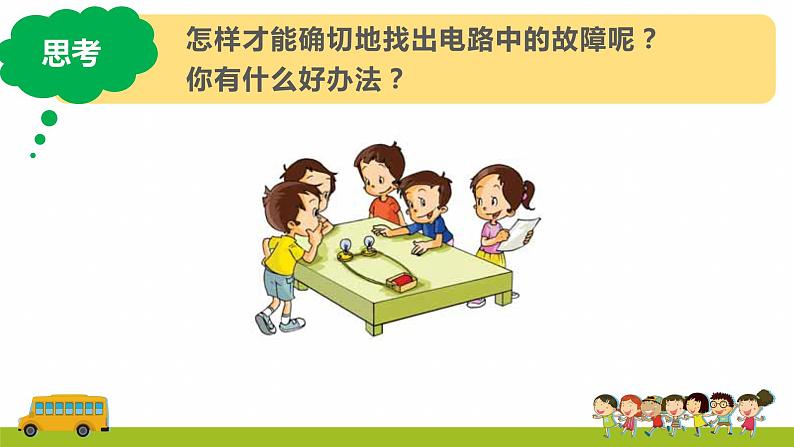

怎样才能确切地找出电路中的故障呢？你有什么好办法？

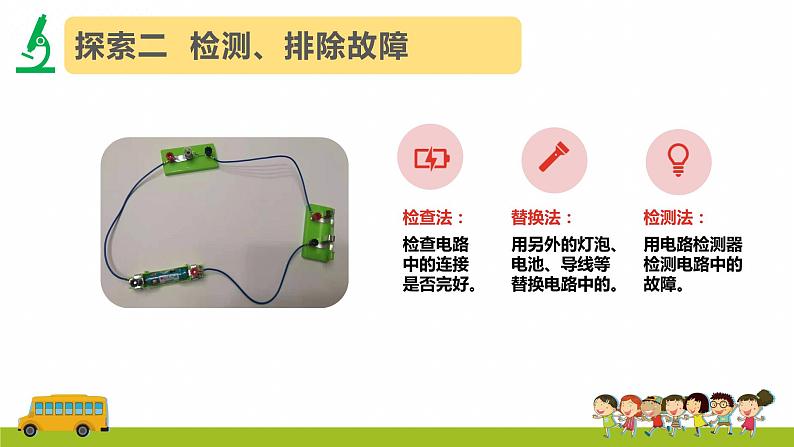

探索二 检测、排除故障
检查法：检查电路中的连接是否完好。
替换法：用另外的灯泡、电池、导线等替换电路中的。
检测法：用电路检测器检测电路中的故障。
制作电路检测器：拆下灯座上导线的一头，再连上一根导线

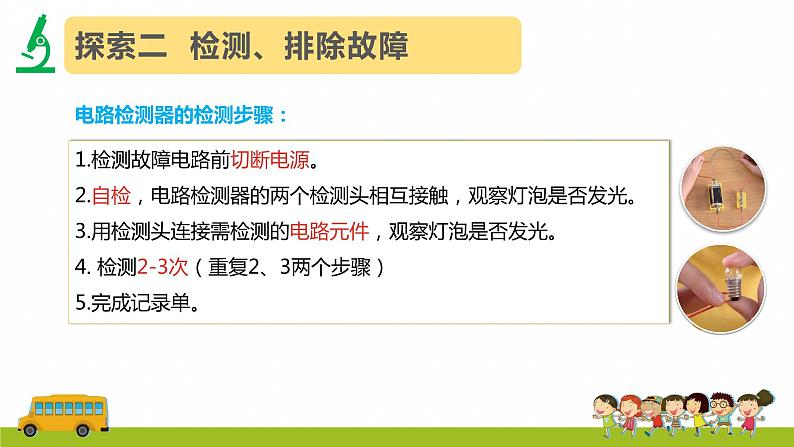

1.检测故障电路前切断电源。2.自检，电路检测器的两个检测头相互接触，观察灯泡是否发光。3.用检测头连接需检测的电路元件，观察灯泡是否发光。4. 检测2-3次（重复2、3两个步骤）5.完成记录单。
电路检测器的检测步骤：
1.把电路检测器的两个检测头相互碰一下，看看灯泡是否发光。2.用两个检测头分别接触电路中可能出现问题的元件的两个连接点，看检测器的灯泡是否发光。3.重复检查几次。4.不能用“电路检测器”检测家用220V电器电路！
用检测器检测电路中的故障时，应当注意以下几个问题：
电路中的哪一部分出了故障，你是怎么知道的？又是怎么排除的？
拓展 视频——电路出故障了
通过本节课的学习我们认识到：利用电来点亮小灯泡需要一个完整的电路，电路出故障了，电流就会中断。如果小灯泡不亮，一定是电路出故障了，我们可以先猜测故障产生的原因，用检查法、替换法，或者用电路检测器检测并排除电路中的故障。
1.下列检测电路故障的做法中，正确的是( )。A.在检测之前不必切断电源B.检则的时候可以随便找一根导线即可检测C.检则时应该有一定的顺序，按顺序检测
2. 电路中的小灯泡不亮了,换了一节电池,小灯泡又亮了,这是因为( ) 。A.电池没电了 B.电池盒坏了 C.小灯泡坏了
3.下列哪种物体出现故障时，不能用电路检测器去检测。( )A.玩具小汽车 B.家用插线板 C.手电筒
4.当电路中的灯泡不亮时，一定是灯泡坏了。 ( )5.电路检测器可以在家里检测220V的电路。 ( )6.当灯丝不发光时，一定是灯泡坏了。 ( )7.我们制作的电路检测器可以用来检测家用电器的电路。 ( )8.家里的电器出故障了，我们可以用我们自制的“电路检测器”进行检测。( )
