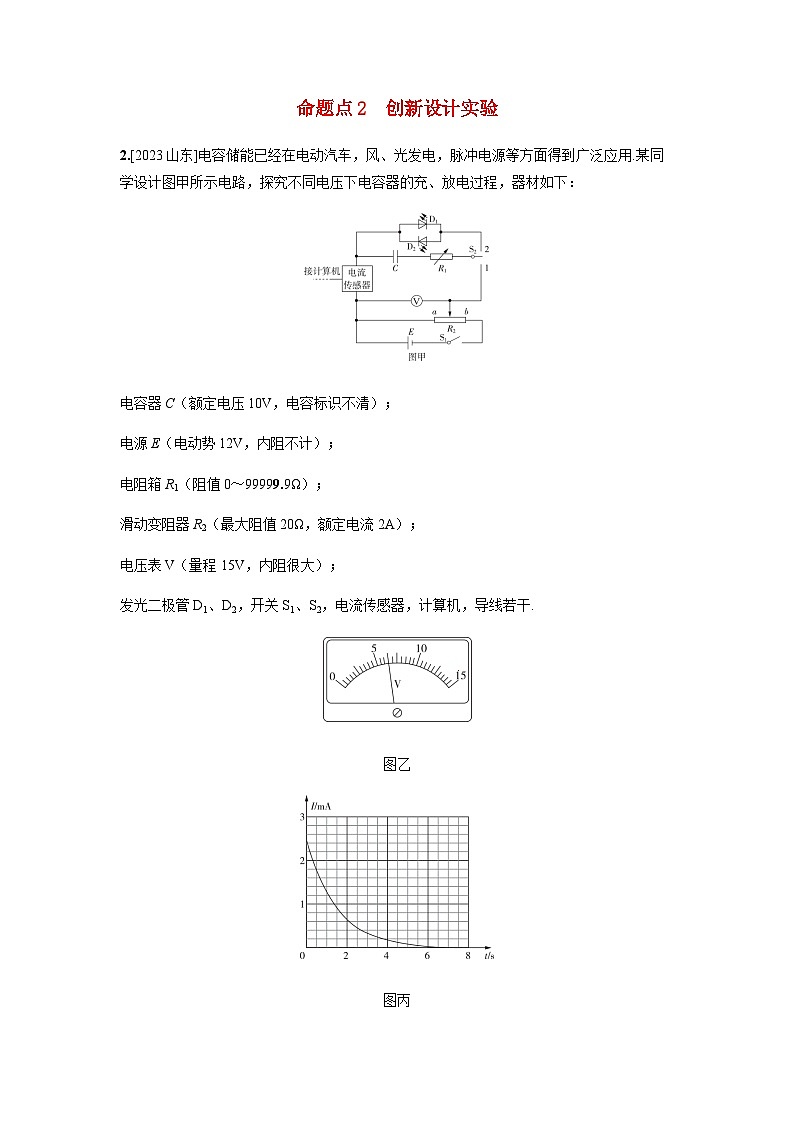

电容器C（额定电压10V，电容标识不清）；
电源E（电动势12V，内阻不计）；
电阻箱R1（阻值0～99999.9Ω）；
滑动变阻器R2（最大阻值20Ω，额定电流2A）；
电压表V（量程15V，内阻很大）；
发光二极管D1、D2，开关S1、S2，电流传感器，计算机，导线若干.
图乙
图丙
回答以下问题：
（1）按照图甲连接电路，闭合开关S1，若要升高电容器充电电压，滑动变阻器滑片应向 b 端滑动（填“a”或“b”）.
（2）调节滑动变阻器滑片位置，电压表表盘如图乙所示，示数为 6.5 V（保留1位小数）.
（3）继续调节滑动变阻器滑片位置，电压表示数为8.0V时，开关S2掷向1，得到电容器充电过程的I－t图像，如图丙所示.借鉴“用油膜法估测油酸分子的大小”实验中估算油膜面积的方法，根据图像可估算出充电结束后，电容器存储的电荷量为 3.8×10－3 C（结果保留2位有效数字）.
（4）本电路中所使用电容器的电容约为 4.8×10－4 F（结果保留2位有效数字）.
（5）电容器充电后，将开关S2掷向2，发光二极管 D1 （填“D1”或“D2”）闪光.
解析 （1）滑动变阻器采用分压式接法，根据电路图可知，滑片向b端滑动时，充电电压升高.
（2）电压表的量程为15V，每个小格表示0.5V，即电压表的分度值为0.5V，即在本位估读，读得示数为6.5V.
（3）I－t图像与坐标轴所围的面积等于电容器存储的电荷量，按照多于半格算1格，少于半格可忽略的计数原则，可数得共38个小格，故电容器存储的电荷量为Q＝38×15×24×10－3C＝3.8×10－3C.
（4）由电容的定义式可得C＝QU＝3.8×10－38.0F＝4.75×10－4F，结果保留2位有效数字得C＝4.8×10－4F.
（5）电容器左侧极板为正极板，开关S2掷向2时电容器放电，电流从电容器左侧流出，结合二极管的单向导电性，易知D1导通并闪光，D2截止不亮.
