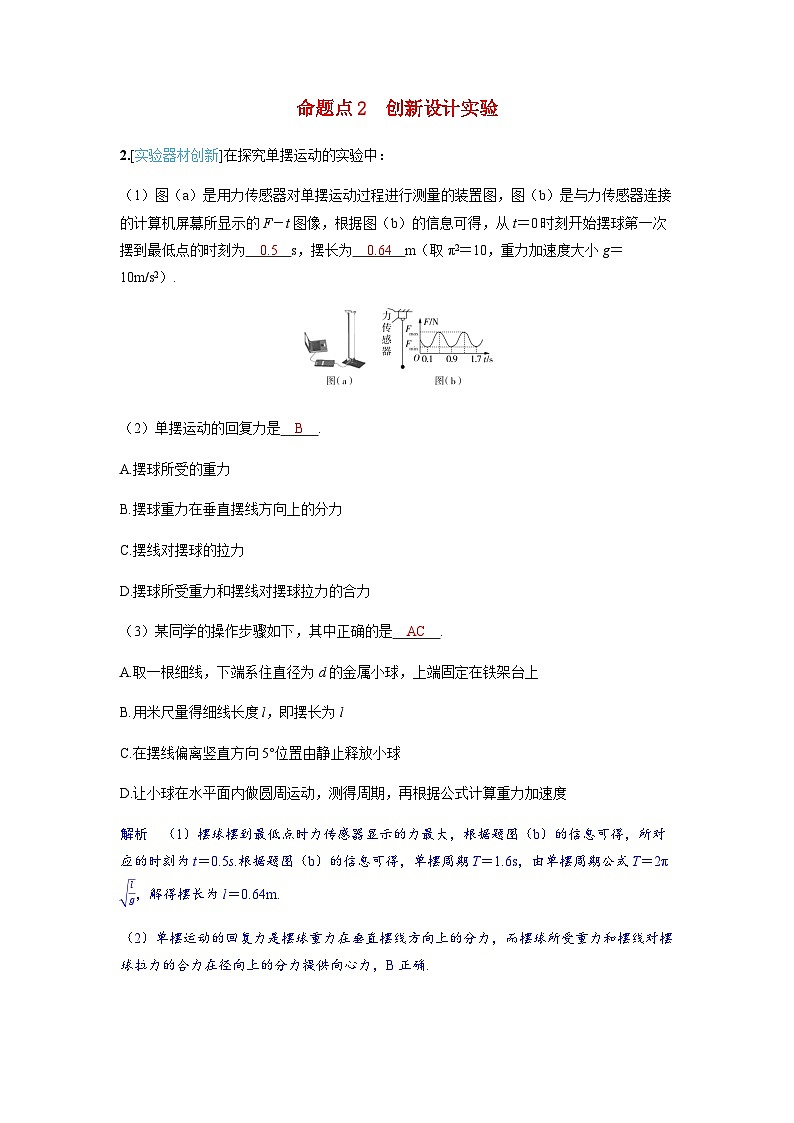

备考2024届高考物理一轮复习讲义第八章机械振动和机械波实验九用单摆测量重力加速度的大小命题点2创新设计实验
展开
这是一份备考2024届高考物理一轮复习讲义第八章机械振动和机械波实验九用单摆测量重力加速度的大小命题点2创新设计实验，共2页。试卷主要包含了5 s，摆长为 0等内容，欢迎下载使用。
（1）图（a）是用力传感器对单摆运动过程进行测量的装置图，图（b）是与力传感器连接的计算机屏幕所显示的F－t图像，根据图（b）的信息可得，从t＝0时刻开始摆球第一次摆到最低点的时刻为 0.5 s，摆长为 0.64 m（取π2＝10，重力加速度大小g＝10m/s2）.
（2）单摆运动的回复力是 B .
A.摆球所受的重力
B.摆球重力在垂直摆线方向上的分力
C.摆线对摆球的拉力
D.摆球所受重力和摆线对摆球拉力的合力
（3）某同学的操作步骤如下，其中正确的是 AC .
A.取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上
B.用米尺量得细线长度l，即摆长为l
C.在摆线偏离竖直方向5°位置由静止释放小球
D.让小球在水平面内做圆周运动，测得周期，再根据公式计算重力加速度
解析 （1）摆球摆到最低点时力传感器显示的力最大，根据题图（b）的信息可得，所对应的时刻为t＝0.5s.根据题图（b）的信息可得，单摆周期T＝1.6s，由单摆周期公式T＝2πlg，解得摆长为l＝0.64m.
（2）单摆运动的回复力是摆球重力在垂直摆线方向上的分力，而摆球所受重力和摆线对摆球拉力的合力在径向上的分力提供向心力，B正确.
（3）测得摆长应为l＋d2，B错误；若让小球在水平面内做圆周运动，则为圆锥摆运动，测得的摆动周期不是单摆的周期，D错误；A、C说法正确.
（1）图（a）是用力传感器对单摆运动过程进行测量的装置图，图（b）是与力传感器连接的计算机屏幕所显示的F－t图像，根据图（b）的信息可得，从t＝0时刻开始摆球第一次摆到最低点的时刻为 0.5 s，摆长为 0.64 m（取π2＝10，重力加速度大小g＝10m/s2）.
（2）单摆运动的回复力是 B .
A.摆球所受的重力
B.摆球重力在垂直摆线方向上的分力
C.摆线对摆球的拉力
D.摆球所受重力和摆线对摆球拉力的合力
（3）某同学的操作步骤如下，其中正确的是 AC .
A.取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上
B.用米尺量得细线长度l，即摆长为l
C.在摆线偏离竖直方向5°位置由静止释放小球
D.让小球在水平面内做圆周运动，测得周期，再根据公式计算重力加速度
解析 （1）摆球摆到最低点时力传感器显示的力最大，根据题图（b）的信息可得，所对应的时刻为t＝0.5s.根据题图（b）的信息可得，单摆周期T＝1.6s，由单摆周期公式T＝2πlg，解得摆长为l＝0.64m.
（2）单摆运动的回复力是摆球重力在垂直摆线方向上的分力，而摆球所受重力和摆线对摆球拉力的合力在径向上的分力提供向心力，B正确.
（3）测得摆长应为l＋d2，B错误；若让小球在水平面内做圆周运动，则为圆锥摆运动，测得的摆动周期不是单摆的周期，D错误；A、C说法正确.
