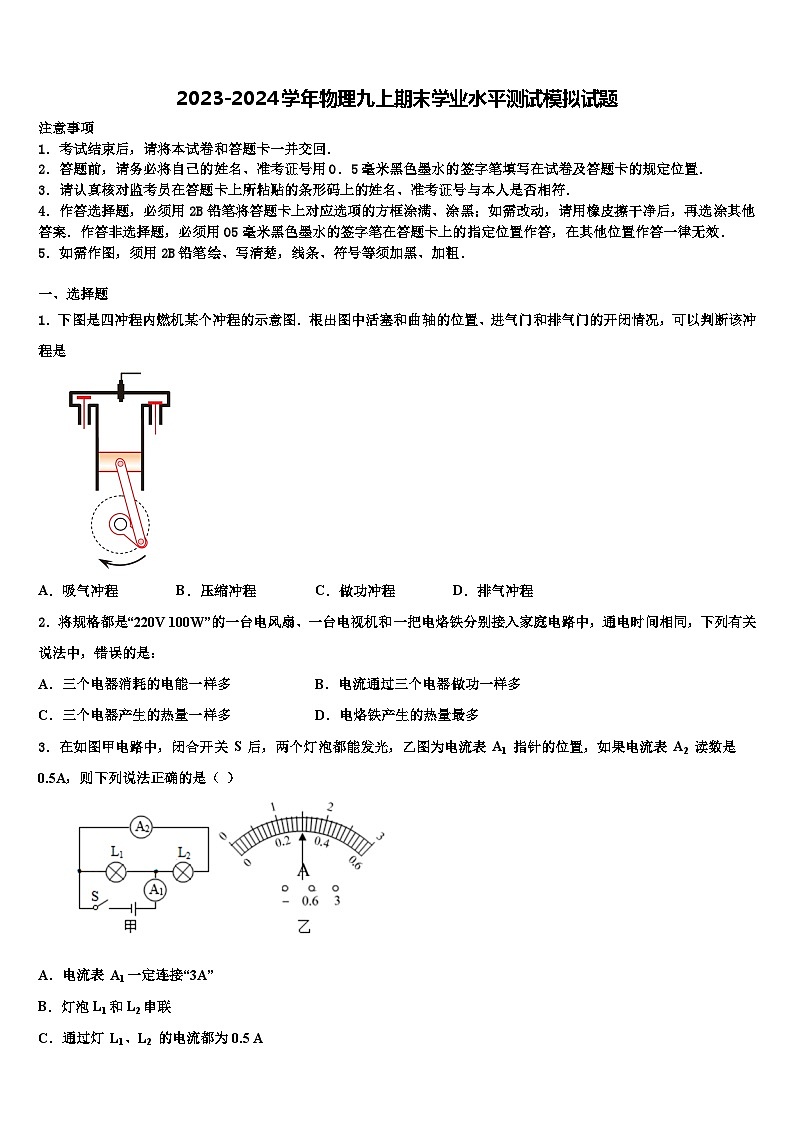

2023-2024学年物理九上期末学业水平测试模拟试题

这是一份2023-2024学年物理九上期末学业水平测试模拟试题，共14页。试卷主要包含了在国际单位中制，电功的单位是，关于并联电路，下列说法正确的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题
1．下图是四冲程内燃机某个冲程的示意图．根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
2．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中，错误的是：
A．三个电器消耗的电能一样多B．电流通过三个电器做功一样多
C．三个电器产生的热量一样多D．电烙铁产生的热量最多
3．在如图甲电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A1 指针的位置，如果电流表 A2 读数是0.5A，则下列说法正确的是（ ）
A．电流表 A1一定连接“3A”
B．灯泡L1和L2串联
C．通过灯 L1、L2 的电流都为0.5 A
D．通过灯 L1 的电流1.5 A

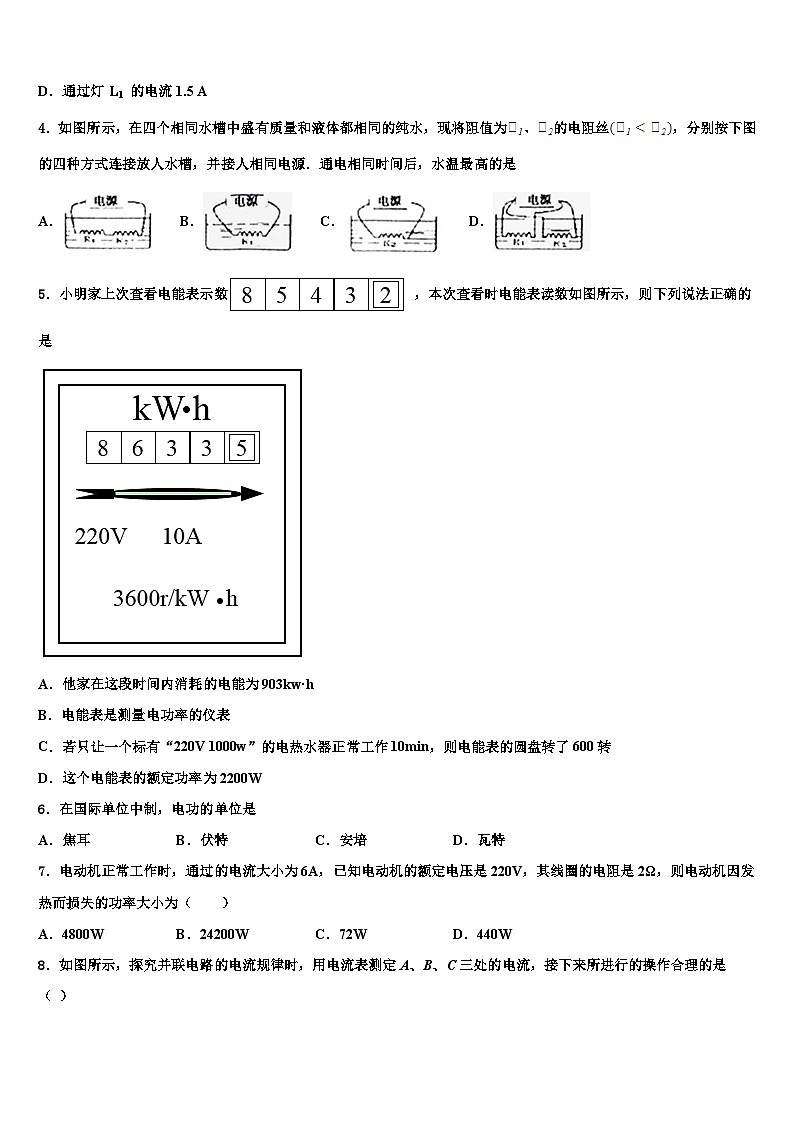

4．如图所示，在四个相同水槽中盛有质量和液体都相同的纯水，现将阻值为、的电阻丝，分别按下图的四种方式连接放人水槽，并接人相同电源．通电相同时间后，水温最高的是
A． B． C． D．
5．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是
A．他家在这段时间内消耗的电能为903kw·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
6．在国际单位中制，电功的单位是
A．焦耳B．伏特C．安培D．瓦特
7．电动机正常工作时，通过的电流大小为6A，已知电动机的额定电压是220V，其线圈的电阻是2Ω，则电动机因发热而损失的功率大小为（ ）
A．4800WB．24200WC．72WD．440W

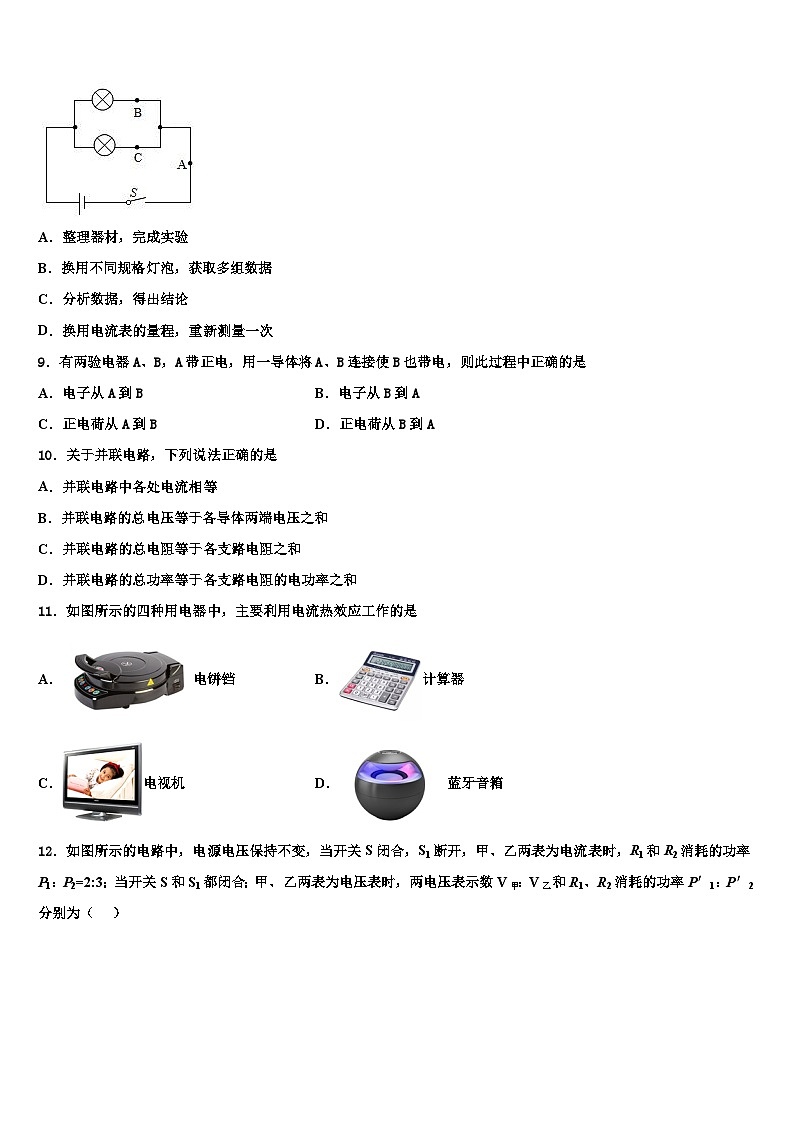

8．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（ ）
A．整理器材，完成实验
B．换用不同规格灯泡，获取多组数据
C．分析数据，得出结论
D．换用电流表的量程，重新测量一次
9．有两验电器A、B，A带正电，用一导体将A、B连接使B也带电，则此过程中正确的是
A．电子从A到BB．电子从B到A
C．正电荷从A到BD．正电荷从B到A
10．关于并联电路，下列说法正确的是
A．并联电路中各处电流相等
B．并联电路的总电压等于各导体两端电压之和
C．并联电路的总电阻等于各支路电阻之和
D．并联电路的总功率等于各支路电阻的电功率之和
11．如图所示的四种用电器中，主要利用电流热效应工作的是
A．电饼铛B．计算器
C．电视机D． 蓝牙音箱
12．如图所示的电路中，电源电压保持不变，当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2:3；当开关S和S1都闭合；甲、乙两表为电压表时，两电压表示数V甲：V乙和R1、R2消耗的功率P′1：P′2分别为（ ）
A．5:2 2:3B．2:3 4:9
C．5:2 3:2 .D．2:3 9:4
二、填空题
13．如图所示，弹簧下悬挂一块条形磁体，磁体下方有一电磁铁，闭合开关后，为使弹簧伸长，滑动变阻器滑片P向________（“左”或“右”）端移动。
14．汽车的散热器用水作冷却剂利用了水的_____较大的性质；某汽车行驶100km消耗汽油7kg，这些汽油完全燃烧能放出_____J的热量（汽油的热值q＝4.6×107J/kg）．
15．某家庭电能表如图，其读数为_______kW•h；当家庭电路中只有微波炉工作时，电能表在5min内指示灯闪烁了160imp，则该微波炉消耗的电能为________kW•h，该微波炉的电功率为_______kW。
16．如图所示是探究焦耳定律的部分实验装置。已知R甲＝10Ω，R乙＝20Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝_____联在电路中，若电路中的电流为0.2A，则甲电阻丝在1min内产生的热量为_____J。
三、实验题
17．（8分）小岩利用“伏安法”测量定值电阻R的阻值。
（1）请你添加一条导线，将图甲的实物图补充完整；
（_____）
（2）实验前，应_____开关，把图甲中滑动变阻器的滑片P置于最_____（选填“左”或“右”）端；
（3）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙，电流表的示数如图丙，则电压表的示数为_____V，电流表的示数为_____A，电阻R的阻值为_____Ω。
18．（8分）在“探究影响滑轮组机械效率的因素”实验中，某实验小组用如图所示的滑轮组匀速提升不同钩码的方法，分别测量了3组数据，实验数据记录如下：
(1)第①次测量中，额外功是_____J，机械效率为_____%。
(2)用同一个滑轮组提升不同重物至同一高度，提升的物重增加时，滑轮组做的额外功将_____（选填“变大”、“变小”或“不变”）。进一步分析可知，在动滑轮和绳重一定的情况下，该滑轮组的机械效率与物重和_____有关。
19．（8分）为了探究电动机为什么会转动，小明根据电动机主要构造制作了一台简易电动机(如图)他用回形针做成两个支架，分别与电池的两极相连用漆包线绕一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去半周漆皮将线圈放在支架上，磁体放在线圈下方闭合开关，用手轻推一下线圈，线圈就会不停地转动起来.
(1)要想改变线圈的转动方向，小明可采用的措施是：_______、 _________ ；(写出两点)
(2)开关闭合后，如果电动机不转，可能的原因是：_______ 、 __________ ．(写出两点)
(3)小明还想设计一个能调节电动机转速的实验装置，他还需要的主要器材是_______，并在虚线框内画出实验电路图．
（_______）
四、作图题
20．（8分）如图通电螺线管的左端为N极右端为S极，在图中标出电源正负极并画出A点磁场方向。
（__________）
21．（8分）根据如图所示的实物电路，请你在方框内画出对应的电路图。
（____）
五、计算题
22．（10分）如图甲所示电路，R1为定值电阻，R2为滑动变阻器，当闭合开关，滑动变阻器的滑片从端滑到端的过程中，R2消耗的电功率与其两端电压关系的图像如图乙所示。求：
(1)R2的最大阻值；
(2)R1的阻值和电源电压；
(3)该电路消耗的最大电功率。
23．（12分）为了减少环境污染，共建美好城市，我市部分地区的居民已经用上了天然气。如图，在标准大气压下，燃烧天然气将一壶质量为3kg、温度为20℃的水加热至沸腾。已知天然气热值为3.5×107J/m³，水的比热容为4.2×10³J/(kg·℃)。求：
（1）水吸收的热量是多少？
（2）若天然气完全燃烧放出热量的60%被水吸收，烧开这壶水需要多少立方米天然气？
参考答案
一、选择题
1、A
【详解】由图可知，进气门打开，排气门关闭．活塞向下运动，所以是吸气冲程．故A正确为答案．
【点睛】
判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”分析，其中在做功冲程中，是内燃机的内能转化为机械能．
2、C
【详解】A．三者的实际功率相同，通电时间相同，根据公式 得，三个电器消耗的电能一样多，A对；
B．电流所做的功等于用电器消耗的电能，所以电流通过三个电器做功一样多，B对；
C D．三个用电器中，只有电烙铁把电能全部转化成内能，所以电烙铁产生的热量最多，C错D对．
故选C。
3、A
【详解】由题图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；因为并联电路中干路电流大于任一个支路的电流，且电流表A1、A2的指针位置相同，所以电流表A1选用大量程，连接“3A”接线柱，由图乙可知电流表A1的示数是1.5A，即电路的总电流I=1.5A；电流表A2选用小量程，则通过灯L2的电流为=0.5A，因为，所以通过灯L1的电流是：
故A正确、BCD错误．
4、D
【解析】由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，由Q＝W＝t可知，D产生的热量最多，水吸收的热量越多，水的温度最高。故选D。
5、C
【详解】A.因为电能表两次示数差就是消耗的电能，且注意电能表最后一位是小数，所以，由图知道，他家在这段时间内消耗的电能是：W=8633.5kW•h-8543.2kW•h=90.3kW•h，故A错误；
B.电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；
C.电能表上标有的3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，所以，当只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能是： ，电能表的圆盘转过的圈数是：，故C正确；
D.由该电能表的铭牌知道，其允许接入用电器的最大功率是：P=UI=220V×10A=2200W；但电能表属于测量仪表，不消耗电能，所以，没有额定功率，故D错误．
6、A
【解析】电功的国际单位是焦耳，符号为J，日常生活和工农业生产中，我们常用 kW•h（度）作为计量单位来计量消耗电能的多少。而伏特（V）是电压的单位、安培（A）是电流的单位、瓦特（W）是功率的单位。 故选A。
7、C
【详解】电动机是非纯电阻电路，电动机正常工作时因发热而损失的功率
P=I2R=(6A)2×2Ω=72W
故选C。
8、B
【详解】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，故B正确，ACD错误。
故选B。
9、B
【解析】当金属棒把验电器A、B两金属球相连时，因为A带正电，电子会从B移动到A而使B 带正电，故选B．
10、D
【解析】A、串联电路中各处电流相等，并联电路中干路的电流等于各支路电流之和，故A错误；
B、并联电路中，干路两端的电压等于每个支路两端的电压，也都等于电源电压，故B错误；
C、并联电路总电阻的倒数等于各并联导体电阻的倒数之和；故C错误；
D、并联电路中，各支路两端的电压相等，干路电流等于各支路电流之和即，电路消耗的总功率：，故并联电路总功率等于各用电器消耗的电功率之和；故D正确．
11、A
【分析】电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电饼铛等都是电流的热效应的例子．
【详解】A、电饼铛工作时把电能转化为内能，利用电流的热效应工作，故A正确；
B、计算器主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故B错误；
C、电视机主要利用电能处理信息，把电能转化为光能与声能，不是利用电流热效应工作的，故C错误；
D、蓝牙音箱主要把电能转化为声音，不是利用电流热效应工作的，故D错误；
故选A．
12、C
【详解】甲、乙均为电流表，开关S闭合，S1断开，两电阻并联，U=U1=U2，
根据P=，
===，
当开关S1和S都闭合，甲、乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端电压，I=I1=I2，
则
===，
所以
===；
根据P=I2R可得R1、R2消耗的功率
===；
故C正确，ABD错误。
二、填空题
13、右
【解析】由图可知，电源的左侧为正极，右侧为负极，则电流从螺线管的上方流入、下方流出，根据安培定则可知螺线管下端为N极，上端为S极；所以，弹簧下悬挂的磁铁与螺线管间相互排斥（同名磁极相互排斥）。为使弹簧伸长，则斥力应减小，螺线管的磁性应减弱，即通过它的电流应减小，所以滑动变阻器接入电路的阻值应增大，其滑片P应向右移动。
14、比热容；1．22×108J
【解析】试题分析：由于水的比热容较大，在升高相同的温度时，所以吸收的热量较多，故常用作冷却剂；7kg汽油完全燃烧能放出的热量为Q=mq=7kg×2．6×107J/kg=1．22×108J．
考点：比热容；热量的计算
15、7325.6 0.1 1.2
【解析】[1]某家庭电能表如图，电能表的最后一位是小数位，读数为7325.6kW·h；
[2]根据图中电能表的参数1600 imp的含义，电能表指示灯每闪烁1次，电路中消耗，则电能表的灯闪烁了160imp，则该微波炉消耗的电能为：
；
[3] 该微波炉的功率：
。
16、串 24
【详解】[1]已知，在探究电流通过导体产生的热量与电阻大小的关系时，应控制电流和通电时间相同，即需要将两个电阻丝串联接入电路即可；
[2]若电路中的电流为0.2A，则甲电阻丝在1min内产生的热量：
三、实验题
17、 断开 左 2.6 0.26 10
【解析】（1）由图可知，将电压表的负接线柱与待测电阻左接线柱连接即可。滑动变阻器根据“一下一上”的原则连接，实物连接如下图所示：
（2）为了保护电路，实验前，应断开开关，应将滑动变阻器的滑片移至阻值最大处，即最左端；
（3）根据图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为2.6V；根据图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A；电阻R的阻值：。
18、0.1 66.7 变大 摩擦
【详解】(1)[1]由表中数据额外功为：
；
[2]机械效率为：
；
(2)[3]由第②组数据可得额外功为：
由第③组数据可得额外功为：
所以说用同一个滑轮组提升不同重物至同一高度，提升的物重增加时，滑轮组做的额外功将变大；
[4]滑轮组做的功额外功包括克服滑轮重做功、克服绳重做功、克服摩擦做功，由机械效率公式可知：
。
所以在动滑轮和绳重一定的情况下，该滑轮组的机械效率与物重和摩擦有关。
19、只改变电流方向 只改变磁场方向 电池没电了 开关接触不良(或其他接线处接触不良造成开路) 滑动变阻器
【解析】（1）改变线圈的运动方向，也就是改变线圈在磁场中的受力方向，小明可采用的措施是：只改变电流方向、只改变磁场方向；两者只能改变一个，如果同时改变，线圈的运动方向不变；
（2）线圈不转说明线圈可能不受磁场力，可能的原因是电池没电了、开关接触不良(或其他接线处接触不良造成开路)；
（3）要想控制线圈的转速，可以控制电流的大小，故可以接入滑动变阻器，将滑动变阻器与电机串联即可起到控制电流的作用，原理如下图：
四、作图题
20、
【解析】已知通电螺线管的左端为N极、右端为S极；伸出右手握住螺线管，大拇指所指的方向为通电螺线管的N极，四指弯曲指示电流的方向，所以可知电流从螺线管的右端流入，则电源右端为正极，左端为负极；在磁体外部磁感线是从磁体N极出发回到S极，所以可知A点处磁场方向为水平向右，如图所示：
21、
【详解】从实物图可以看到，电流从电源正极流出，流过灯泡，流过电流表，再流过开关，最后回负极，电压表并联在灯泡两端，根据上述画出电路图，如下图所示。
五、计算题
22、 (1)50；(2)10；6(3)3.6。
【详解】(1)设电源电压为。由甲图可知，R1和R2串联在电路中，电压表测量R2两端电压，
由图乙可知，当滑动变阻器滑片移到端时，R2两端电压，
其消耗的电功率，
由可得，滑动变阻器的滑片在端时，电路中的电流：
由得，R2的最大阻值：
。
(2)当滑动变阻器的滑片在端时有，
……①
由图乙可知，当电压表示数时，R2消耗的功率为，则电路中的电流
，
则有
……②
由①②解得：R1的阻值：，电源电压：。
(3)要使电路消耗的电功率最大，即滑动变阻器的滑片移到端，则最大电功率：
。
答：(1)R2的最大阻值为；
(2)R1的阻值为和电源电压为；
(3)该电路消耗的最大电功率为。
23、 (1)； (2)0.048立方米。
【详解】(1)由吸热公式得：
；
(2)由效率公式得：
。
答：(1)水吸收的热量是；
(2)烧开这壶水需要立方米天然气。
次数
动滑轮重/N
钩码重/N
钩码上升
的距离/cm
弹簧测力计
的示数/N
弹簧测力计
上升的距离/cm
机械
效率
①
0.6
2
10
1
30
②
0.6
4
10
1.7
30
78.4%
③
0.6
6
10
2.4
30
83.3%
