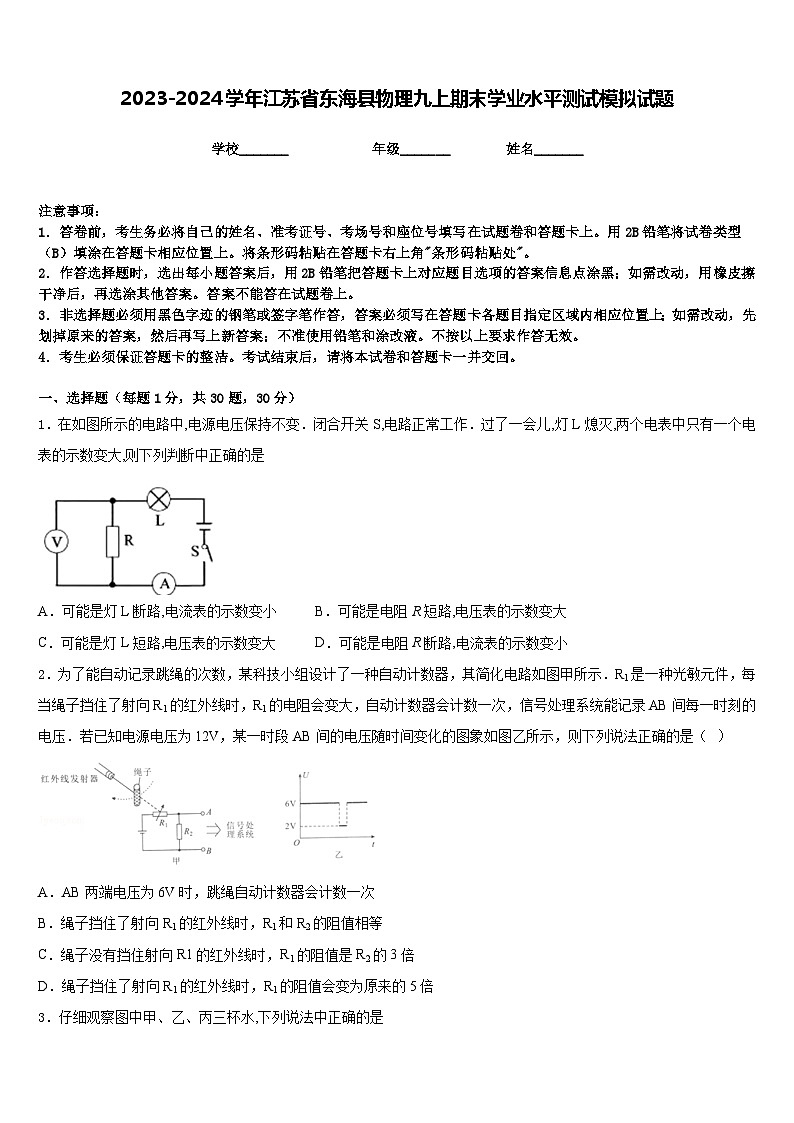

2023-2024学年江苏省东海县物理九上期末学业水平测试模拟试题含答案

这是一份2023-2024学年江苏省东海县物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，如图电路中，电源电压保持不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在如图所示的电路中,电源电压保持不变．闭合开关S,电路正常工作．过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A．可能是灯L断路,电流表的示数变小B．可能是电阻R短路,电压表的示数变大
C．可能是灯L短路,电压表的示数变大D．可能是电阻R断路,电流表的示数变小
2．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示．R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压．若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等
C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍
D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍
3．仔细观察图中甲、乙、丙三杯水,下列说法中正确的是
A．甲杯中水的内能最大
B．乙杯中水的内能最大
C．丙杯中水的内能最大
D．乙、丙两杯中水的内能一样大
4．下列数据最符合实际的是
A．一节新干电池的电压约为5VB．USB接口的输出电压约为220V
C．书桌上的台灯工作时的电流约为10AD．教室里的日光灯的功率约为40W
5．连接如下图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（ ）
A．电流的有无对电磁铁磁场有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响
6．实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（ ）
A．甲方案不可行
B．乙方案中，开关闭合后电压表一定会被烧坏
C．丙方案可行，闭合开关后电流表指针正常偏转，则电池与开关相连一侧是负极
D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极

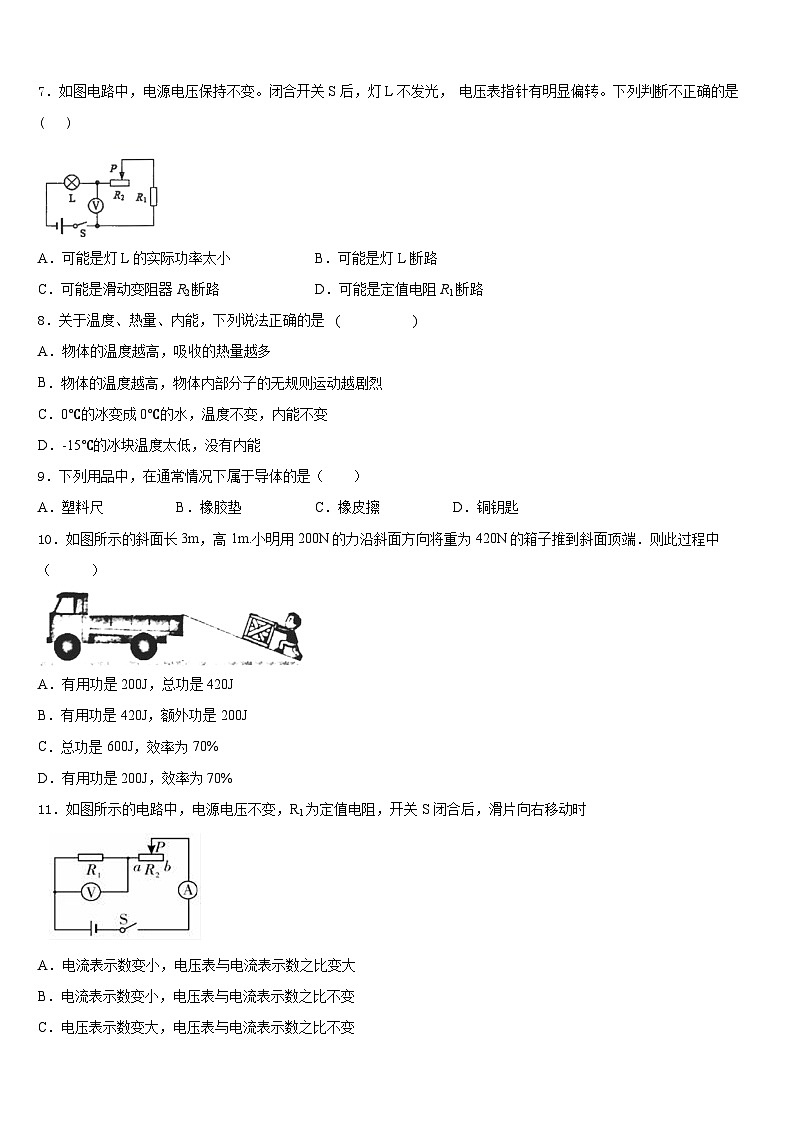

7．如图电路中，电源电压保持不变。闭合开关S后，灯L不发光， 电压表指针有明显偏转。下列判断不正确的是( )
A．可能是灯L的实际功率太小B．可能是灯L断路
C．可能是滑动变阻器R2断路D．可能是定值电阻R1断路
8．关于温度、热量、内能，下列说法正确的是 ( )
A．物体的温度越高，吸收的热量越多
B．物体的温度越高，物体内部分子的无规则运动越剧烈
C．0℃的冰变成0℃的水，温度不变，内能不变
D．-15℃的冰块温度太低，没有内能
9．下列用品中，在通常情况下属于导体的是（ ）
A．塑料尺B．橡胶垫C．橡皮擦D．铜钥匙
10．如图所示的斜面长3m，高1m.小明用200N的力沿斜面方向将重为420N的箱子推到斜面顶端．则此过程中（ ）
A．有用功是200J，总功是420J
B．有用功是420J，额外功是200J
C．总功是600J，效率为70%
D．有用功是200J，效率为70%
11．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时

A．电流表示数变小，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电压表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
12．各种电器中广泛运用了磁，首先揭示电与磁之间联系的是丹麦物理学家（ ）
A．焦耳B．奥斯特
C．安培D．法拉第
二、填空题（每题5分，共4题，20分）
13．定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，则定值电阻R的阻值为______Ω．如图乙所示的电路中，闭合开关S，电流表的示数为0.4A，此时小灯泡L消耗的电功率是_____W．
14．甲和乙是两个电器元件，它们的电流与电压的关系如图所示。
（1）由图可知，甲为定值电阻，它的阻值是__________Ω；
（2）当甲乙并联后接在2V电源两端时，通过乙的电流为______A，乙消耗的功率是_______W；
（3）当甲乙串联后接在3V电源两端时，通过甲的电流是_________A，乙两端的电压是___V。
15．现将长度相同、横截面积不同的不同种材料制成的导体A和B接到如图所示的出路中，闭合开关S，此时导体A和B两端的电压关系是UA=UB，则UA:UB=________；由此可知________导体的材料导电性能好（选填“A”或“B”）。
16．从车床上刚刚加工下来的铝件温度都很高，这是因为________（填“做功”或“热传递”）使铝件内能________（填“增加”或“减小”）了。已知某铝件加工之前的温度为25℃，加工之后的温度为100℃，如果要让加工后质量为2kg的铝件温度冷却到加工前的温度，则该铝件需要放出_____J的热量。[C铝=0.88×103J/(㎏·℃)]
三、实验题（共12分）
17．（4分）小明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
(1)按图所示的电路图连接电路。
(2)闭合开关，排除故障，用电压表测出L1两端的电压。
(3)在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
(4)测出AC间的电压，得出结论。
（交流与评估）
(1)在拆接电路时，开关必须_____。
(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能是_____。
(3)小明用上面的方法能否测出L2两端的电压？为什么？。_____
(4)方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是_____。改进方法_____。
18．（4分）如图所示是探究“物体动能的大小与哪些因素有关”的实验装置，其中甲、乙两次实验将同一个铁球放在同一斜面的不同高度。甲、乙两次实验是探究铁球动能的大小与_____的关系；甲、乙两次实验可以初步得出结论_____，若想使实验效果更为明显，应使用质量_____（选填“大”或“小”）的木块。
19．（4分）在探究“串联电路的电压规律”时，小李同学设计了如图所示的电路。
(1)开关闭合前，滑片P应________连线的下接线柱(远离／靠近)；开关闭合后，电压表测灯________(选填“L1”、“L2”)两端的电压；为了测量BC两点间的电压，小李将接A点的线端改接到C点，闭合开关后，发现________(选择字母)。
A．电压表无示数
B．示数超过电压表量程
C．电压表指针反偏
(2)为了测量两灯的总电压，只需改动一根导线就可测得总电压，请在图中用“ × ”号指出需改动的导线，并在原图中画出正确的电路连线。
（______________）
四、作图题（共16分）
20．（8分）两个螺线管通电后互相排斥，而且电流表的连接正确。请在图中画出螺线管B的绕法，并标出小磁针右端的极性。
（_____）
21．（8分）根据图中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极。
（______）
五、计算题（共22分）
22．（10分）为了防止酒驾事故的出现，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如下图所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
(1)电压表的示数为6V时，电流表的示数为多少？
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
23．（12分）如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”字样，R2=12欧，当开关S1、S2、S3都闭合时，电流表示数为1.4A，这时灯L正常发光，求：（若不计温度对灯丝电阻的影响）
（1）电源电压及灯丝的电阻
（2）电阻R1的阻值
（3）当开关S3闭合，S1、S2都断开时，问灯L实际消耗的电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、D
5、B
6、B
7、B
8、B
9、D
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、5 1
14、5 0.2 0.4 0.2 2
15、1:1 A
16、 做功 增加 1.32×105
三、实验题（共12分）
17、断开 L1短路或L2发生断路 不能，电压表正负接线柱接反不能正常工作 不能多次进行测量 可串联一个滑动变阻器
18、速度 质量一定时，物体的速度越大，动能越大 小
19、远离 L1 C
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)
23、（1）12V；12Ω；（2）30Ω；（3）3W
