2023-2024学年物理九年级第一学期期末检测模拟试题

这是一份2023-2024学年物理九年级第一学期期末检测模拟试题，共23页。试卷主要包含了下列做法，能够减慢蒸发的是，下列数据中，最接近实际的是，家用电能表的单位是等内容，欢迎下载使用。

1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．根据额定电压为小灯泡的图象如图所示分析，下列结论正确的是（ ）
A．当小灯泡的电压为0V时，其电阻为0
B．当小灯泡的电流为时，其实际功率为
C．通过小灯泡的电流与其两端的电压成正比
D．小灯泡的额定功率为
2．如图，电源电压不变，将开关S1、S2都闭合后，电路正常工作．然后断开开关S2，则下列说法正确的是（ ）
A．Al示数变小，A2示数变小B．Al示数不变，A2示数变小
C．A1示数变大，A2示数变大D．Al示数变大，A2示数不变

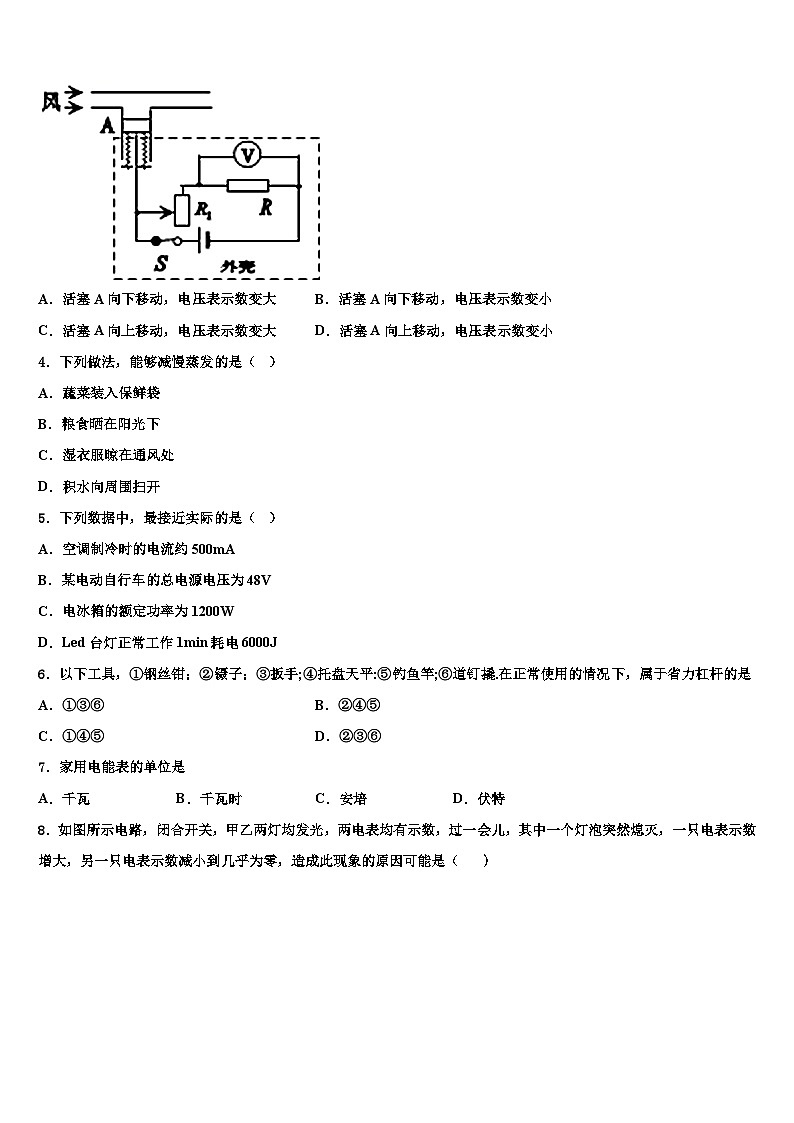

3．小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R 为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。当风速增大时，下列判断正确的是（ ）
A．活塞A向下移动，电压表示数变大B．活塞A向下移动，电压表示数变小
C．活塞A向上移动，电压表示数变大D．活塞A向上移动，电压表示数变小
4．下列做法，能够减慢蒸发的是（ ）
A．蔬菜装入保鲜袋
B．粮食晒在阳光下
C．湿衣服晾在通风处
D．积水向周围扫开
5．下列数据中，最接近实际的是（ ）
A．空调制冷时的电流约500mA
B．某电动自行车的总电源电压为48V
C．电冰箱的额定功率为1200W
D．Led台灯正常工作1min耗电6000J
6．以下工具，①钢丝钳；②镊子；③扳手;④托盘天平:⑤钓鱼竿;⑥道钉撬.在正常使用的情况下，属于省力杠杆的是
A．①③⑥B．②④⑤
C．①④⑤D．②③⑥
7．家用电能表的单位是
A．千瓦B．千瓦时C．安培D．伏特
8．如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（ ）
A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路
9．甲乙丙三灯上分标别有“110V，40W”、“220V，40W”、“36V，40W”，让他们正常工作，则最亮的是（ ）
A．甲灯B．乙灯C．丙灯D．一样亮
10．下列过程，属于内能转化为机械能的是
A． 从滑梯上滑下时臀部发热B． 电热水壶烧水
C．内燃机的做功冲程D． 向下压活塞引燃棉花
11．下列几组电阻并联后，等效阻值最小的一组是
A．30Ω和10ΩB．20Ω和25Ω
C．10Ω和35ΩD．5Ω和50Ω
12．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
13．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（ ）
A．增大到原来的4倍B．增大到原来的2倍
C．减小到原来的1/4D．减小到原来的1/2
14．如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．S闭合后，使电压表的示数减少1V，小灯泡L两端的电压就增加1V
B．S闭合后，小灯泡L的最小实际电功率为0.5W
C．小灯泡L正常发光时，变阻器R消耗的电功率为6W
D．开关S断开时，电压表的示数为12V
15．下列说法最接近实际情况的是（ ）
A．家用空调工作一晚消耗约 100kW•h电能
B．工厂 用的动力电的电压是220V
C．家中电冰箱的电流约为1A
D．教室内一盏日光灯的功率约为400W
16．如图所示，是某家庭电路的一部分，下列说法正确的是
A．电冰箱接人三孔插座后电灯与电冰箱是串联
B．为用电安全，应在甲处安装电灯，乙处安装开关
C．电冰箱的三脚插头接入电路能保证其外壳接地
D．站在地上的人若用手直接接触A点，不会有触电危险
17．下列事例中不能用“分子热运动”解释的是（ ）
A．环境恶化，尘土满天飞
B．炒菜时加盐使菜变咸
C．室内喷清新剂，香气四溢
D．密封的室内一人吸烟，其他人闻到烟味
18．如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是（ ）
A．接线板的插头是两脚插头
B．两孔插座和三孔插座是串联的
C．接线板上的开关和指示灯是并联的
D．使用多个大功率用电器时，不要同时接在同一接线板
19．下列关于磁的说法正确的是
A．磁体能吸引铜片
B．磁场看不见、摸不着，不是真实存在的
C．磁体的磁感线都是从磁体的N极出发，回到S极
D．小磁针静止时指南北方向是因为受到地磁场的作用
20．以下有关磁现象的说法中，错误的是
A．磁体周围存在着磁场
B．磁感线是真实存在的
C．同名磁极互相排斥
D．指南针能指南北是受地磁场的作用
21．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻(用表示)，R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）
A．B．
C．D．
22．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式（ ）
A．一定并联B．一定串联
C．串联并联都有可能D．无法判断
23．如题图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表无示数，则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路
C．电阻R断路D．电阻R短路
24．标有“8V、4W”的小灯泡，通过它的电流与电压的关系如图所示。若把它接在电压为4V的电路中，则该灯泡消耗的实际功率约为（ ）
A．4WB．1.6WC．1WD．2W
25．一年四季，水给人们带来千般美景。图中的物态变化现象，属于凝华的是（ ）
A．春天，冰雪消融B．夏天，薄雾缥缈
C．秋天，露珠晶莹D．冬天，雾淞簇簇
26．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素
A．使插头的造型更美观B．插入插座中可更稳固
C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地
27．甲、乙、丙三盏灯，分别标有“”“”和“”的字样，它们正常发光时，通过那盏灯灯丝的电流大（ ）？
A．甲灯B．乙灯C．丙灯D．一样大
28．下列做法符合安全用电要求的是（ ）
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．发生人畜触电时，用手将其拉离电线
C．检修电路时先切断电路
D．输电线进户后先接总开关
29．小丽家的一只电吹风机铭牌上标有“220V 500W”，一个节能灯泡上标有“220V 5W”。则下列说法中正确的是
A．电吹风机和节能灯泡通电后，电流通过电吹风机做功会更快
B．电吹风机和节能灯泡工作时，电吹风机消耗的电能会更多
C．电吹风机消耗的电能相当于100个节能灯泡消耗电能
D．电吹风机正常工作3min，消耗的电能为0.025度
30．如图所示的电路，该状态下灯泡能够发光的是（ ）
A．B．
C．D．
二、填空题（每空1分，共10题，20分）
31．用图的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气．为了有力地证明气体发生扩散，装二氧化氮气体的应是___(填“A”或“B”)瓶．根据____________________现象可知气体发生了扩散．
32．两只小灯泡的规格分别为LA(6V 3W)、 LB(6V 6W),不考虑温度对灯丝电阻的影响,则它们的电阻之比 RA：RB=____；若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为________V．
33．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
34．电能表示测量____的仪表；如图是小明家的电能表，他家允许的用电器总功率最大为____W；他将电视机单独接在该电能表上正常工作15min，电能表上的转盘转过30转，该电视机实际电功率为___W。
35．用__________判断火线和零线，正确使用时，手接触笔尾的________，笔尖接触电线，如果氖管发光表明接触的是__________。
36．磁体周围存在一种人眼看不见的磁场，若将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会_________，这种研究磁场特征的方法物理学中叫做_____法；我们还用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的____极出来。
37．如图所示是在探究电流通过导体产生的热量与_____的关系，如果要探究导体产生的热量与电阻的关系可以拆去R3，同时R2的电阻应与R1的阻值_____（选填“相等”或“不相等”）。
38． “城市热岛”效应的形成主要是城市中人口、汽车和空调等的急剧增加从而使城市聚热，钢筋水泥、土木砖瓦以及纵横交织的道路网，它们的____小，在阳光的照射下升温快。它们取代了原本能降低城市温度的树木和草地，雨水大部分从下水道排走，地面水分______的散热作用日益丧失。再加之城市通风不良，空气难以形成对流，不利于热量向外______等原因。
39．在农网改造前，某同学家离变电站较远，当他将一个标有“220 V 25 W”的灯泡的开关闭合后，发现灯泡亮度不够，被戏称为“南瓜花”，形成“南瓜花”的主要原因是由于他家的灯泡工作时的实际电压 ____ 220 V，实际功率____25 W。（填“大于”或“小于”）
40．阅读下列材料，回答文后问题。
保险丝的分类
按保护形式分，可分为过电流保护与过热保护。用于过电流保护的保险丝就是平常说的保险丝（也叫限流保险丝），用于过热保护的保险丝一般称为温度保险丝。温度保险丝又分为低熔点合金型与感温触发型，还有记忆合金型等等，温度保险丝是防止发热电器或易发热电器温度过高而进行保护工作的。例如：电冰箱、电慰斗、电饭锅、电炉、变压器、电动机等，它“响应”于用电器温度的升高，不“理会”电路的工作电流大小，其工作原理不同于限流保险丝。
按使用范围分，可分为电力保险丝、机床保险丝、电器仪表保险丝（电子保险丝）、汽车保险丝。
按体积分，可分为大型、中型、小型及微型。
按额定电压分，可分为高压保险丝、低压保险丝和安全电压保险丝。
按分断能力分，可分为高、低分断能力保险丝。
（1）安全电压保险丝若接入家庭电路的保险盒中，则保险丝_____。
（2）关于保险丝，下列说法正确的是（_____）
A．温度保险丝和限流保险丝的工作原理相同
B．电力保险丝、电器仪表保险丝是按额定电压分类的
C．大型、中型、小型及微型是按保险丝体积分类的
D．高、低分断能力保险丝是按使用范围分类的
三、实验题（每空1分，共2题，15分）
41．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格灯泡若干，两个滑动变阻器R1“10 Ω 1 A”、R2“20 Ω 2 A”，开关、导线若干．
（1）请你根据图甲，用笔划线代替导线，将图乙中的电路图连接完整（要求：滑动变阻器滑片P向右移动时灯泡变亮，电压表选择合适的量程，且导线不交叉）．
（_______）
（2）闭合开关前，应将滑片P置于__________（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表示数几乎为0，电压表示数接近电源电压，则故障原因可能是__________．
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙所示，此时电路中的电流为__________A；第4次实验时灯泡电阻值为__________Ω．由表一中数据可知，小张选用的滑动变阻器应是__________（选填“R1”或“R2”）．
表格一
表格二
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是__________（选填“合理”或“不合理”）的．
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5 Ω、10 Ω、20 Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其中原因可能是：_______________________．
42．放暑假时一个烈日炎炎的中午，乐乐和聪聪来到位于齐齐 哈尔市西部的劳动湖游玩（如图）。在湖边发现湖水比沙滩上的沙子凉得多，于是想探究湖水和沙子吸热情况有什么不同。乐乐的方案是：用相同规格的电加热器分别给100g沙子和100g湖水加热相同时间，比较沙子和湖水升高的温度。
聪聪认为该方案应该改进，设计了新的实验方案：用50g湖水和50g沙子的混合物代替乐乐方案中的100g沙子，用相同规格的电加热器分别为100g混合物和100g湖水加热，使它们升高相同的温度，比较加热的时间。
(1)老师认为聪聪的想法更合理，因为沙子是固体颗粒状，加热时不容易___________；
(2)实验中选择相同规格的电加热器加热是为了使被加热的物体____________；
(3)他俩选择了聪聪的方案进行实验，如果从实验中发现对水加热的时间比对混合物加热的时间______，就可以初步判断湖水的吸热能力比沙子强；
(4)物质的这种性质用比热容表示，水的比热容较大，在生活中有很多应用，请举出一例：_____。
四、计算题（每题10分，共2题，20分）
43．某家庭用燃气热水器将质量为100kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m1(假设天然气完全燃烧)．已知水的比热容为4.2×101J/(kg·℃)，天然气的热值为1.2×107J/m1．求：
(1)天然气完全燃烧放出的热量；
(2)水吸收的热量；
(1)该热水器工作时的效率．
44．如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A， S1、S2都闭合，电流表示数为1.5A，已知R1＝40Ω，求：
（1）电源电压U是多少？
（2）R2的阻值是多少？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
【详解】A． 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，故A错误；
B． 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为
故B错误；
C． 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻变大，所以通过小灯泡的电流与其两端的电压不成正比，故C错误；
D． 小灯泡的额定电压为2.5V时，图知电流为0.25A，所以功率为
故D正确。
故选D。
2、B
【详解】断开开关S2后，灯泡两端的电压大小还是等于电源电压大小，灯泡的电阻大小不变，那么根据可知，流过灯泡的电流大小不变，即Al示数不变；断开开关S2后，电阻没有电流流过，电流表A2测的是干路电流，A2示数应该变小，故选B。
3、C
【解析】根据流速越大的地方压强越小，当风速变大时，活塞上方气压变小，活塞向上移动；由图可知，此时滑动变阻器R1接入电路的电阻变小，电路中的总电阻变小。电源电压不变，根据可知，电路中电流变大，根据了U=IR可知，定值电阻两端电压变大。
故选C。
4、A
【详解】A．把蔬菜装入保鲜袋，控制了液体表面积和空气流动的影响，可以减慢蒸发，故A项符合题意；
B．把粮食晒在阳光下，提高了液体的温度，可以加快蒸发，故B项不符合题意，
C．通风处晾衣服，液体表面的空气流速快，蒸发加快，故C项不符合题意；
D．把积水向周围扫开，增大了液体表面积，可以加快蒸发，故D项不符合题意。
故选A。
5、B
【详解】A．空调制冷功率约为1000W，家庭电路电压为220V，则工作电流约为
故A不符合题意；
B．大部分电动自行车的总电压为36V或48V，故B符合题意；
C．普通电冰箱的额定功率约为100W～300W，故C不符合题意；
D．Led台灯额定功率约为6W，则正常工作1min耗电约为
W=Pt=6W×60s=360J
故D不符合题意。
故选B。
6、A
【分析】根据动力臂和阻力臂的长度关系来分析判断，当杠杆的动力臂大于阻力臂时，杠杆是省力杠杆；当杠杆的动力臂小于阻力臂时，杠杆是费力杠杆；当杠杆的动力臂等于阻力臂时，杠杆是等臂杠杆。同时也可以结合生活经验，判断使用时是省力还是费力。
【详解】①钢丝钳在使用时动力臂大于阻力臂，即其使用时动力小于阻力，它是省力杠杆，故①符合题意；
②镊子在使用时动力臂小于阻力臂，即其使用时动力大于阻力，它是费力杠杆，故②不符合题意；
③扳手在使用时动力臂大于阻力臂，即其使用时动力小于阻力，它是省力杠杆，故③符合题意；
④托盘天平在使用时动力臂等于阻力臂，即其使用时动力等于阻力，它是等臂杠杆，故④不符合题意；
⑤钓鱼竿在使用时动力臂小于阻力臂，即其使用时动力大于阻力，它是费力杠杆，故⑤不符合题意；
⑥道钉撬在使用时动力臂大于阻力臂，即其使用时动力小于阻力，它是省力杠杆，故⑥符合题意；
故选A。
7、B
【解析】家用电能表是测量某段时间内家用电器消耗电能（或电功）多少的仪表，电能电功的单位有焦耳和千瓦时，故答案选B．
点睛：本题考查常见单位，属于物理常识的记忆，对学生来说属于容易题，但物理中物理单位较多，基础不好的同学容易造成混乱，这就要学生在学习的同时将物理单位应用到生活实际，物理与生活相结合，既能促使物理的学习，也能提高社会实践能力．
8、B
【详解】由图可知，甲灯、乙灯和电流表串联，电压表测量乙灯两端的电压，电流表测量电路电流．A、若甲灯短路，乙灯泡发光，电路中有电流，电流表有示数，电压表与电源两端相连，电压表有示数，故A不符合题意；B、若乙灯短路，电压表也同时被短路，没有示数，甲灯泡发光，电路中电阻减小，电流表示数增大，故B符合题意；C、若甲灯断路，乙灯泡不发光，电流表没有示数，电压表与电源两端不相连，电压表没有示数，故C不符合题意；D、若乙灯断路，甲灯泡不发光，电流表没有示数，电压表与电源两端相连，电压表有示数，故D不符合题意．故选B．
【点睛】
先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项．
9、D
【详解】根据题意知道，灯泡正常发光时的功率和额定功率相等，所以，三灯泡正常发光时，它们的实际功率相等，又因为灯泡的亮暗取决于实际功率的大小，所以正常工作时，三灯泡一样亮。
故选D。
10、C
【详解】从滑梯上滑下时臀部发热为重力势能转化为内能；电热壶烧水为把电能转化为内能；内燃机做功冲程，汽油燃烧推动活塞运动，内能转化为机械能；下压活塞引燃棉花，温度升高棉花自燃，机械能转化为内能．
11、D
【详解】因为并联电阻总电阻的倒数等于各个电阻倒数之和；即
=
则
R总=
A ．等效阻值
R总===7.5
B．等效阻值
R总==
C．等效阻值
R总==
D．等效阻值
R总==
通过比较可知D选项的两个电阻的R1、R2并联后的等效阻值最小，故选D。
12、C
【详解】A．在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中各用电器是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A错误；
B．保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B错误；
C．用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C正确；
D．使用试电笔辨别火线和零线时，手必须接触笔尾金属体，一定不能接触试电笔的笔尖金属体，否则可能会造成触电事故，故D错误。
故选C。
13、B
【详解】设某电路原来的电压为U、电阻为R，则原来电路中的电流：；当用电器两端的电压增大到原来的2倍时，电阻并不变，所以∴通过灯泡的电流=,B正确．
14、D
【详解】A．由图可知，小灯泡L与滑动变阻器串联，电压表测小灯泡L两端的电压．故A错；
B．由于小灯泡L上标有“6V 3W”，小灯泡L的电阻为RL=12Ω， S闭合后，电路中的最小电流为
I最小=
则由电功率P =I2R，把数据代入可得，小灯泡L的最小实际电功率为0.33W．故B错；
C．由串联分压U=U1+U2可知，小灯泡L正常发光时，变阻器R两端的电压为6V，小灯泡L与滑动变阻器串联，通过它们的电流相等，由电功率P=UI可知，它们消耗的电功率也相等，都是3W，故C错；
D．开关S断开时，电压表串联到电路中，测电源电压，示数为12V，故D正确。
15、C
【解析】A．空调的电功率在1000W左右，但空调工作属于间歇式工作，即工作一段时间、停一段时间，
一晚工作的时间在5h左右，消耗的电能约为：
W＝Pt＝1kW×5h＝5kW•h，
故A不符合实际；
B．工厂 用的动力电的电压是380V，故B不符合实际；
C．家中电冰箱的电功率约200W，工作电流：
I＝＝≈1A，
故C符合实际；
D．教室内一盏日光灯的功率约为40W，故D不符合实际。
16、C
【解析】A、由于并联电路中的各个用电器是互不影响的，所以电冰箱接入三孔插座后电灯与电冰箱是并联的，故A错误；
B、家庭电路中，零线直接进灯泡，火线接在开关上，通过开关进灯泡，所以甲处接开关，乙处接灯泡，故B错误；
C、电冰箱的三脚插头接入电路，其金属外壳通过三角插头接地，以防用电器外壳带电危及人身安全，故C正确；
D、图中A点为火线，站在地上的人接触A点是会触电的，故D错误。
故选：C。
17、A
【详解】A．沙尘漫天浮动，这是沙土的运动，是固体小颗粒的运动，属于机械运动，不是分子的运动，故A符合题意；
B．炒菜时加盐使菜变咸，说明分子热运动与温度有关，温度越高，分子的热运动越剧烈．故B不合题意；
C．室内喷清新剂，香气四溢，说明分子在不停地做无规则运动，故C不合题意；
D．密封的室内一人吸烟，其他人闻到烟味，说明分子在不停地做无规则运动，故D不合题意．
18、D
【详解】A．接线板的插头是三脚插头，接地线插脚比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电。因此从用电安全的角度考虑，接线板的插头应该是三脚插头，故A错误；
B．两孔插座所连接的用电器和三孔插座所连接的用电器，它们是独立工作的，互不影响的，所以两孔插座和三孔插座应该是并联的，故B错误；
C．接线板上的开关与指示灯应该是串联的，故C错误；
D．多个大功率用电器同时使用一个插座，会因为通过插座的电流过大而烧坏，故D正确。
故选D。
19、D
【解析】A. 磁体只能吸引铁、钴、镍等少数金属，不能吸引铜片，故错误；
B. 磁感线实际上并不存在，是为了研究的方便，人们在磁体周围画出来的，故错误；
C. 在磁体的外部，磁感线从磁体的N极出发，回到S极；磁体内部，磁感线从磁体的S极出发，回到N极，故错误；
D. 小磁针静止时指南北方向是因为受到地磁场的作用，故正确。
故选D.
20、B
【分析】A、磁场存在于磁体的周围，是真实存在的；
B、由磁感线的概念来判断；
C、由磁极间的相互作用规律判断；
D、由地磁两极与地理两极的关系判断．
【详解】A. 磁体周围存在着磁场，磁体间的作用就是通过磁场完成的，说法正确，不符合题意；
B. 由于磁场是看不见、摸不着的，为了形象地描述磁场，而引入了磁感线的概念，它不是真实存在的，故说法是错误的；符合题意；
C. 由同名磁极相互排斥、异名磁极相互吸引知，说法正确；不符合题意；
D. 地磁两极与地理两极的关系为：地磁北极在地理南极附近，地磁南极在地理的北极附近，指南针能指南北是受地磁场的作用，说法正确；不符合题意．
故选B.
21、D
【详解】A．从图中可以看到，这是一个并联电路，R和R0并联接在电路中，当环境温度升高时，R的阻值增大，根据欧姆定律可知，电源电压恒定不变，那么流过R的电流减小；而定值电阻R0的阻值和两端电压不变，那么流过R0的电流不变，根据并联电路电流规律可知，电流表接在干路，电流表的示数变小，A项不合题意；
B．从图中可以看到，这是一个并联电路，R和R0并联接在电路中，当环境温度升高时，R的阻值增大，根据欧姆定律可知，电源电压恒定不变，那么流过R的电流减小，电流表和电阻R串联在一起，那么电流表的示数也在减小，B项不合题意；
C．从图中可以看到，这是一个串联电路，R和R0串联接在电路中，当环境温度升高时，R的阻值增大，根据欧姆定律可知，电源电压恒定不变，电路中的总电阻变大，电流变小，R0是定值电阻，根据可知，R0两端的电压变小，电压表测的是R0两端的电压，那么电压表的示数变小，C项不合题意；
D．从图中可以看到，这是一个串联电路，R和R0串联接在电路中，当环境温度升高时，R的阻值增大，根据欧姆定律可知，电源电压恒定不变，电路中的总电阻变大，电流变小，R0是定值电阻，根据可知，R0两端的电压变小，根据串联电路电压规律可知，R两端的电压变大，而电压表测的是R两端的电压，那么电压表的示数变大，选项D符合题意。
22、B
【详解】两个不同规格的灯泡，如果串联到电路中，由串联分压U1:U2=R1:R2可知，两个灯泡两端的电压不会相等；如果并联到电路中，两个灯泡两端的电压一定相等，因为并联电路中各支路两端的电压相同，故选B
23、A
【详解】由电路图知道，灯不亮，说明电路发生断路或灯泡短路造成的；电流表示数为零，说明电路存在断路，电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，即与灯泡并联的灯泡L断路，故A符合题意。
24、B
【详解】根据图象可知，当灯泡两端电压为4V时，通过它的电流为0.4A，则此时灯泡消耗的实际功率
故ACD不符合题意，B符合题意。
故选B。
25、D
【详解】A．冰雪消融，是固态的冰变成液态的水，是熔化现象，故A项不符合题意；
B．夏天，薄雾缥缈，雾是液态的小水珠，是空气中的水蒸气遇冷形成的，是液化现象，故B项不符合题意；
C．秋天，露珠晶莹，露是液态的小水珠，是空气中的水蒸气遇冷形成的，是液化现象，故C项不符合题意；
D．雾凇是固态的小冰晶，是空气中的水蒸气遇冷形成的，是凝华现象，故D项符合题意。
故选D。
26、D
【解析】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
27、C
【详解】由可得，三灯泡正常发光时通过的电流分别为：
；
；
；
则I丙＞I甲＞I乙，即三灯泡正常发光时，通过灯泡丙灯灯丝的电流最大，故C正确。
28、C
【详解】A．使用试电笔时，手必须接触笔尾的金属体，这样就把人体和试电笔构成了一个通路，故A错误；
B．发生人畜触电时，直接用手拉，救人的人也会触电，所以应选切断电源，故B错误；
C．检修电路时先切断电路，可以保证在操作时不会触电，故C正确；
D．输电线进户后首先接到电表上，接下来是该用户用电的空气开关，故D错误。
故选C。
29、D
【详解】A．电吹风机和节能灯泡通电后，未知两者是否在额定电压下工作，通过两者的电流也未知，无法判断其电流做功快慢，无法比较，故A错误；
BC．未告知吹风机和节能灯工作时间，由W=Pt可知，无法判断吹风机和节能灯消耗电能多少，无法比较，故BC错误；
D．电吹风机正常工作3min，消耗的电能为：
故D正确。
30、D
【详解】A．开关没有闭合，所以灯泡不会发光。故A不符合题意；
B．电路中没有电源，所以灯泡不会发光。故B不符合题意；
C．灯泡被导线短路不会发光，这样会烧坏电源。故C不符合题意；
D．此电路是通路，灯泡会发光。故D符合题意。
故选D。
二、填空题（每空1分，共10题，20分）
31、B A瓶内出现红棕色气体
【详解】由于空气的密度小于二氧化氮气体，所以一般情况下空气处于二氧化氮气体的上方．二氧化氮气体的颜色是红棕色的，而且比空气的密度大，空气要处于二氧化氮气体的上方，所以装二氧化氮气体的应是B．如果将两个瓶口对在一起，则二氧化氮气体分子会向空气中运动，所以B瓶内的气体颜色会变淡，A瓶内的气体颜色会变红．说明二氧化氮气体分子在永不停息做无规则运动，就可以证明扩散现象的存在．
32、2：1 9
【详解】由可知，，
所以；
因为灯泡A的额定电流为，灯泡B的额定电流为，
所以若将它们串联后接到某电源两端，则电路中电流最大值为0.5A，所加最大电压为．
【点睛】
纯电阻可由求出起电阻大小，多个用电器串联，电路中应该通过额定电流电流最小的那个；多个用电器并联，电路中应该满足所加电压为额定电压最小的那个．
33、7.2 1.8
【详解】[1][2] 由图可知：两电阻串联，V1测的是电源电压，V2测的是R2两端的电压，由串联电路的电压特点可知：V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同,所以V1选的量程应是0∼15V,其分度值是0.5V,读数(即电源电压)U=9V； V2选的量程应是0∼3V,其分度值是0.1V,读数(即R2两端的电压)U2=1.8V；所以,电阻R1两端的电压为：U1=U−U2=9V−1.8V=7.2V．
34、电功 2200 200
【详解】[1]电流消耗多少电能，就会做多少功，可以通过电能表计量出来；
[2]由电能表上的参数可知：电能表的正常工作电压U=220V，平时允许通过的最大电流I=10A，则小王家同时使用的用电器最大总功率：
P=UI=220V×10A=2200W；
[3]电能表转盘转动30转时，电视机消耗的电能：
W=kW·h=0.05kW·h
电视机的实际功率：
P===0.2kW=200W
35、测电笔 金属体 火线
【解析】使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，否则为零线。
36、产生力的作用 转换 北（或N）
【详解】[1]力是改变物体运动状态的原因，将一个可以自由转动的小磁针放在磁体周围，发现小磁针发生偏转，说明磁场对放入其中的磁体会产生力的作用；
[2]检验磁场的存在使用小磁针，看它是否偏转，将难以测量的物理量转换能够直接观察的现象，所以使用了转换法；
[3]我们用磁感线来表示磁场的方向和分布，在磁体的周围，磁感线是从磁体的N极出来，回到S极。
37、电流 不相等
【详解】[1]由图可知，R3和R2并联后，再与R3串联，此时通过R1和R2的电流是不同的，电阻相同，通电时间相同，所以探究的是电流通过导体产生的热量与电流的关系；
[2]探究导体产生的热量与电阻的关系时，应控制电流和通电时间相同，电阻不同，故应拆去R3，同时R2的电阻应与R1的阻值不同。
38、比热容 蒸发 扩散
【详解】[1]钢筋、水泥、沙石的比热容比水小，在同样太阳光照射(吸收相同的热量)下，钢筋、水泥、沙石温度升高的多，是导致热岛效应的原因之一；
[2]钢筋水泥、土木砖瓦以及纵横交织的道路网，取代了原本能降低城市温度的树木和草地，水分的蒸发大大减少，也就不能通过蒸发吸热来降低周围的温度，这是导致热岛效应的另一个原因；
[3]城市通风不良，热空气体积膨胀，密度减小，难以上升，空气难以形成对流，不利于热量向外扩散。
39、小于 小于
【详解】[1] [2]某同学家离变电站较远，则输电线就有电阻，它就要分担一部分电压，所以灯工作时两端的实际电压就小于额定电压220V，灯没有在220V的额定电压下工作，所以灯的实际功率就小于额定功率25W。
40、超过保险丝承载的电压，保险丝会熔断 C
【详解】(1)[1]安全电压保险丝顾名思义指不超过安全电压范围内使用，家庭电路电压远远超出安全电压，所以保险丝会熔断；
(2)[2] A．温度保险丝是防止发热电器或易发热电器温度过高而进行保护工作的，它“响应”于用电器温度的升高，不“理会”电路的工作电流大小，其工作原理不同于限流保险丝，故错误；
B．电力保险丝、电器仪表保险丝是按使用范围分类的，故错误；
C．大型、中型、小型及微型是按保险丝体积分类的，故正确；
D．高、低分断能力保险丝是按分断能力分类的，故错误。
三、实验题（每空1分，共2题，15分）
41、A灯泡断路0.28R2不合理没有保持电阻两端的电压不变
【详解】(1)测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，由题知，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：
；
(2)为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了；
(3)图丙中电流表量程为0∼0.6A，分度值为0.02A，电流表示数为0.2A；由表中数据知，第4次实验时灯泡两端电压2.0V，电流0.25A，根据可得，此时灯泡电阻值为：
；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：，
则此时变阻器连入电路中的电阻：，这说明小张选用的滑动变阻器应是R2；
(4)灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
(5)实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的(即电压不同)，所以其原因是没有保持电阻两端的电压不变．
42、使沙子受热均匀 在相同的时间内吸收的热量相同 长 汽车用水冷却发动机或暖气中用水做传热介质
【详解】(1)[1]用50g湖水和50g沙子的混合物代替乐乐方案中的100g沙子，加热时实验上采用了水浴法加热，使沙子受热均匀，温度计可较客观的反应加热后的升温情况。
(2)[2]实验中选择相同规格的电加热器加热是为了使被加热的物体在相同的时间内吸收的热量相同。
(3)[3]他俩选择了聪聪的方案进行实验，如果从实验中发现对水加热的时间比对混合物加热的时间长，吸收的热量多，就可以初步判断湖水的吸热能力比沙子强。
(4)[4]水的比热容较大这一特点，在实际中应用很多，例如：汽车用水冷却发动机(或暖气中用水做传热介质等)。
四、计算题（每题10分，共2题，20分）
43、 (1) 1.2×107J；(2) 1.26×107J；(1) 19.4%．
【详解】（1）天然气完全燃烧放出的热量：
Q放=Vq=1m1×1.2×107J/m1=1.2×107J；
（2）水吸收的热量：
Q吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J；
（1）燃气灶的效率：
．
答：（1）天然气完全燃烧放出的热量为1.2×107J；
（2）水吸收的热量为1.26×107J；
（1）该热水器工作时的效率是19.4%．
44、（1）12V；（2）10Ω
【详解】(1)只闭合开关S1时，电路中只有R1，所以电源电压为

答：电源电压为12V。
(2)当S1、S2都闭合时，R1与R2并联，此时流过R2的电流为

R2的阻值为

答：R2的阻值为10Ω。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
