2023-2024学年江苏省物理九上期末学业水平测试模拟试题

这是一份2023-2024学年江苏省物理九上期末学业水平测试模拟试题，共14页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题
1．如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是
A．断开S1和S3，闭合S2时，R1和R2并联
B．断开S1和S3，闭合S2时，电压表量电源电压
C．断开S2，闭合S1 和S3时，R1和R2串联
D．断开S1，闭合S2 和S3时，R2被短路
2．下列说法中，最符合实际的是（ ）
A．昆明市夏季的平均气温约为
B．家用空调正常工作的电流约为
C．电视机正常工作的电压为
D．一盏家用节能灯的功率约为
3．安全用电越来越被人们所重视，下列符合安全用电要求的做法是
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．多个大功率用电器接在同一个插座板上同时使用
D．带有金属外壳的家用电器，其金属外壳必须接地
4．电工在断开开关时，取下灯泡，用测电笔测试灯头里面的两根导线，发现其中有一根导线使氖管发光，这种情况是否正常？原因是什么
A．此现象正常，因为两根线一根是火线，另一根是零线
B．此现象正常，因为开关断开的那根线不能使氖管发光
C．此现象不正常，因为没接灯泡时，两根线都应使氖管发光
D．此现象不正常，因为没接灯泡时，两根线都不应使氖管发光
5．如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6 V，电流表A1的示数为0.2 A，以下说法正确的是

A．电压表V的示数可能为6 V
B．电压表V的示数一定等于12 V
C．电流表A的示数可能为0.4 A
D．电流表A的示数一定等于0.2 A
6．为了节约能源，需要提高热机的效率，下列措施不能提高热机效率的是（ ）
A．让燃料与空气混合充分，使燃料燃烧得比较完全
B．在设计与制造热机时要不断改进与创新，以减少能量的损失
C．尽量减少热机内部各部件间的摩擦
D．尽量增加热机的工作时间
7．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是
A．分析数据，得出结论
B．改变电源电压，再测出几组电压值
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值

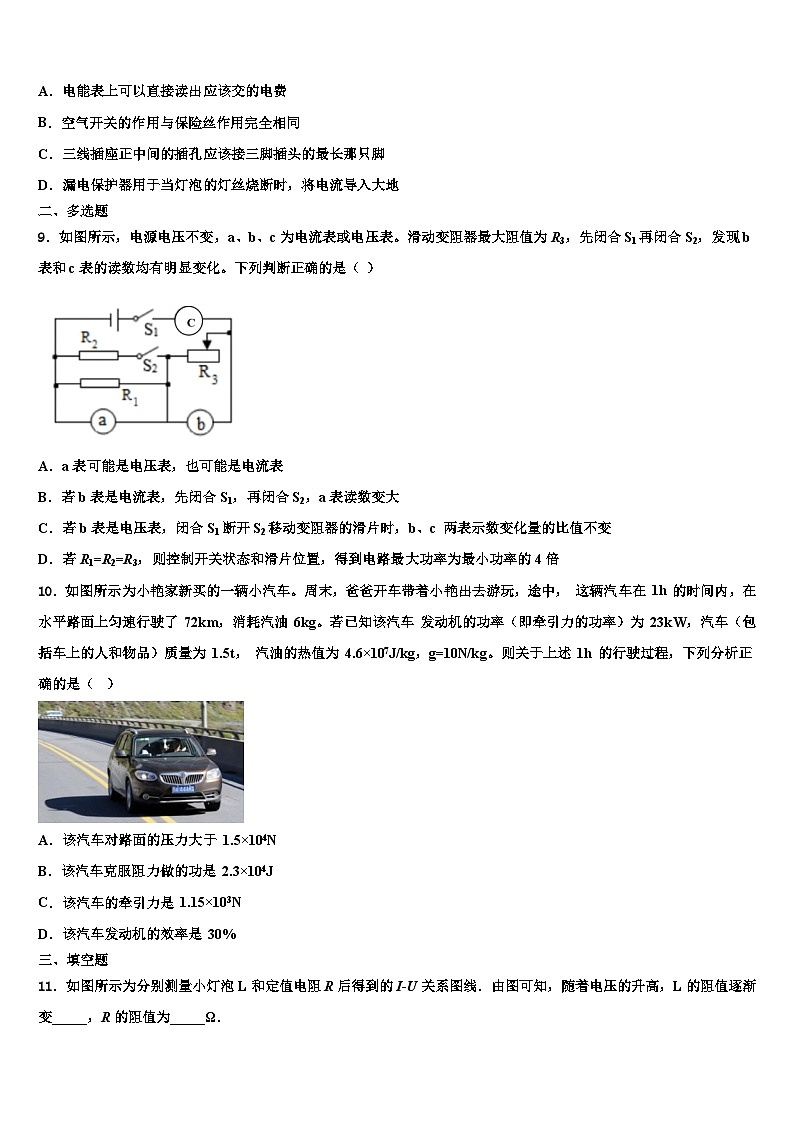

8．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（ ）
A．电能表上可以直接读出应该交的电费
B．空气开关的作用与保险丝作用完全相同
C．三线插座正中间的插孔应该接三脚插头的最长那只脚
D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
二、多选题
9．如图所示，电源电压不变，a、b、c为电流表或电压表。滑动变阻器最大阻值为R3，先闭合S1再闭合S2，发现b表和c表的读数均有明显变化。下列判断正确的是（ ）
A．a表可能是电压表，也可能是电流表
B．若b表是电流表，先闭合S1，再闭合S2，a表读数变大
C．若b表是电压表，闭合S1断开S2移动变阻器的滑片时，b、c 两表示数变化量的比值不变
D．若R1=R2=R3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍
10．如图所示为小艳家新买的一辆小汽车。周末，爸爸开车带着小艳出去游玩，途中， 这辆汽车在 1h 的时间内，在水平路面上匀速行驶了 72km，消耗汽油 6kg。若已知该汽车 发动机的功率（即牵引力的功率）为 23kW，汽车（包括车上的人和物品）质量为 1.5t， 汽油的热值为 4.6×107J/kg，g=10N/kg。则关于上述 1h 的行驶过程，下列分析正确的是（ ）
A．该汽车对路面的压力大于 1.5×104N
B．该汽车克服阻力做的功是 2.3×104J
C．该汽车的牵引力是 1.15×103N
D．该汽车发动机的效率是 30%
三、填空题
11．如图所示为分别测量小灯泡L和定值电阻R后得到的I-U关系图线．由图可知，随着电压的升高，L的阻值逐渐变_____，R的阻值为_____Ω．
12．某导体的电阻是2Ω，加在该电阻两端的电压为4V，通过该导体的电流为_____A，通电10s产生的热量为_____J．
13．甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V的电路中，串联时甲、乙电炉消耗的电功率之比为______。在相同时间内产生热量较多的是______，将它们并联在电路中，产生热量较多的是______（选填“甲”或“乙”）。
14．如图所示，电阻甲和乙的I-U图像，甲的电阻R甲=_________Ω；如甲、乙并联在2V电路中，干路中的电流I=_________A；如甲、乙串联时，通过甲的电流为0.2A时，则电路总功率P=________W。
15．小明发现家中图示电能表的转盘在40min内转动了3600圈，则他家中用电器实际消耗的电能为_________kW•h，实际功率为_______kW；若该电能表能正常工作的最大电流为10A，则小明家中还能接入额定功率为_______W的用电器．
16．探究电流跟电压的关系时，应保持_____不变，根据实验数据画出如图所示的图象，你对这个图象进行分析后，得出的结论是_____，这个图象使你联想到数学中的_____知识。
四、作图、实验探究题
17．请在图中标出磁感线的方向和小磁针静止时的N极。
（____）
18．为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成电路连接____．
19．（10分）利用如图所示的甲实验装置探究“沙子和水的温度变化与吸热的关系”。操作如下。

(1)在两烧杯中分别装入初温相同且___________相等的沙子和水；
(2)用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，搅拌的目的是________。每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间的关系图像，如图乙所示；
(3)实验中，是通过比较__________来间接反映沙子和水吸收的热量；
(4)分析图像可知，对于质量相等的沙子和水，升温较快的是________；若使两者升高相同的温度，则______吸收的热量较多。由此可见，____________的比热容较大；
（拓展）根据所学知识，体温计玻璃泡内用__________（选填“水银”或“酒精”）做测温物质更快捷灵敏。（c水银＜c酒精）
五、计算题
20．（6分）图所示的电路图为某款家庭用电烤箱加热部分的设计电路，其中发热器和正常工作时的加热功率均是600W。求:
（1）当正常工作时，通过它的电流(结果保留一位小数);
（2）开关S闭合后，电路正常工作0.5h消耗的电能。
21．（6分）如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且再额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率________。上述高火加热过程中，1kg药液所吸收的热量是多少？（）
（2）分析电路可知：当接2，同时_____时，电路处于文火萃取阶段，电路中的电阻______在工作。
（3）已知电阻，求的阻值是多少_______？电煎药壶的额定保温功率是多少瓦________？
参考答案
一、单选题
1、D
【详解】A. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故A错误；
B. 断开S1和S3，闭合S2时，R1和R2串联，电压表测R1两端电压，故B错误；
C. 断开S2，闭合S1 和S3时，R1和R2并联，故C错误；
D. 断开S1，闭合S2 和S3时，无电流通过R2，R2被短路，故D正确．
2、B
【解析】A．昆明市夏季的最高气温不超过，因此平均气温远低于，A项不合题意；
B．家用空调正常工作的功率约是1100W，根据可知，正常工作时的电流是
所以家用空调正常工作的电流约为，选项B符合题意；
C．我国家庭电路的电压是220V，而用电器之间是并联的，所以电视机正常工作的电压是220V，不是380V，C项不合题意；
D．一盏家用节能灯的功率很小，一般是20W左右，即约是0.02kW，不会达到1kW，D项不合题意。
故选B。
3、D
【解析】A．使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故A错误；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电，故B错误；
C．多个大功率用电器接在同一个插座板上同时使用，此时电路中的电流过大，容易引发火灾，故C错误；
D．带有金属外壳的用电器使用时让金属外壳接地，可以防止因用电器漏电时，导致金属外壳带电而发生触电事故，故D正确；
4、D
【解析】开关处于断开状态，火线没有接通，测电笔接触灯头任一根线时氖管都不发光，故两根线都不应使氖管发光，此现象不正常。
故选：D。
5、D
【详解】由图可知，两灯串联，两电流表测电路中的电流，根据串联电路的电流特点可知两电流表示数相等，故D正确，C错误，电压表V1测L1示数V测电源电压，由于不知道L2的规格，所以无法判断L2的电压和电源电压，故AB错误．
6、D
【详解】ABC.热机效率是指热机有效利用的能量与燃料完全燃烧放出的能量之比．所以减少热量的损失可以提高热机的效率．所以使燃料充分燃烧、减少废气带走的热量、减少热机部件间的摩擦都可以减少热量的损失，提高效率．故ABC正确，不符合题意；
增加热机的工作时间，并不能减少热量的损失，所以不能提高热机的效率，故D错误，符合题意．
7、C
【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．
8、C
【详解】A、电能表是测量电功的仪表，不能直接读取应交的电费，A错误．
B、空气开关在电路中起到防止线路短路或超负荷的作用，与保险丝相同，不同的是保险丝是靠电流的热效应工作，空气开关是利用电流的磁效应，故B错误．
C、三线插座正中间的插孔接地线，和三角插头的最长那只脚相接，确保带电体金属外壳接地，防止漏电事故，C正确为答案．
D、漏电保护器在漏电时会跳闸，切断电路起到保护作用，故D错误．
二、多选题
9、CD
【详解】A．由题意可知，c表应该是电流表，不能是电压表，否则整个电路没有电流；假设a表是电流表，b表是电流表，那么整个电路会短路，这样不符合题意，所以b表不能是电流表，假设b表是电压表，那么电流流过变阻器后，就不会再流过电阻R1、R2，而是流过下面的a表，即使再闭合S2，c表的示数都不会变化，这与题意不符合，所以a表不能是电流表，只能是电压表，A错误；
B．若b表是电流表，先闭合S1，那么滑动变阻器就会被短路，电路只有电阻R1接入，再闭合S2，电路有电阻R1、R2并联接入，这样a表的读数是不变的，都是电源电压的大小，B错误；
C．若b表是电压表，闭合S1断开S2，只有电阻R1、R3串联接入电路，移动变阻器的滑片时，假设从变到时，b表的示数从到，c表的读数从到，可得到

b表示数变化量是
c表示数变化量是
那么b、c 两表示数变化量的比值是
即这个比值大小不变，C正确；
D．假设，并且b表是电压表，那么这个电路是电阻R1、R2并联后再和R3串联，当R3接入电路的电阻为零时，并且S1、S2都闭合时，R1和R2并联，电路中的总电阻最小，根据可知，电路的总功率最大，大小是
当R3接入电路的电阻最大时，并且S1闭合，S2断开时，R1和R3串联，这时电路的总电阻最大，根据可知，电路的总功率最小，大小是
那么
即，可得到电路最大功率为最小功率的4倍，D正确。
10、CD
【详解】A．汽车呈流线型，当汽车行驶时，车上方空气流速大，压强小，下方空气流速小，压强大，产生一个向上的压强差，因此，会有一个向上的升力产生，使汽车对地面的压力小于车自身的重力，汽车的总重
G=mg=1.5×103kg×10N/kg=1.5×104N
所以A错误；
B. 该汽车克服阻力做的功等于牵引力做的功
W=Pt=23×103W×1×3600s=8.28×107J
所以B说法错误；
C. 该汽车的牵引力为
F===1.15×103N
所以C正确；
D. 汽油完全燃烧放出的热量为
Q=mq=6kg×4.6×107J/kg=2.76×108J
发动机的效率是
η===30%
所以D说法正确。
故选CD。
三、填空题
11、大 10
【详解】由图象可知，随着电压的升高，电压与电流的比增大，即L的阻值逐渐变大。
R的阻值为：．
12、2 80
【解析】通过该导体的电流：，
通电10s产生的热量： ．
13、2：1 甲 乙
【详解】[1]由可知，甲、乙两只电炉的电阻分别为
串联时电流相同，甲、乙电炉消耗的电功率之比为
[2]根据可知，当电流相同时，在相同时间内，甲电阻较大，故产生热量较多。
[3]并联时两端电压相同，根据可知，乙电阻较小，故在相同的时间内产生的热量较多。
14、5 0.6 0.6
【详解】[1]从图中可以看到，甲的电阻
[2]当甲、乙并联在2V电路中时，从图中可以看到，流过电阻甲的电流是0.4A，流过电阻乙的电流是0.2A，则干路中的电流
[3]甲、乙串联，通过甲的电流为0.2A时，从图中可以看到，甲两端的电压是1V，乙两端的电压是2V，则可知总电压是
电路总功率是
15、1.2 1.8 400
【解析】实际消耗的电能为：
；
实际功率为：
；
电路中接入的最大功率为：
还能接入用电器的额定功率为:
2200W-1800W=400W．
16、电阻 在电阻一定时，电流与电压成正比 正比例函数
【解析】在研究电流跟电压关系时，由控制变量法知道，应该保持电阻不变，移动滑动变阻器的滑片，改变电阻两端的电压，记录电流的大小，这样就可以分析电流和电压的关系了；从图象知道，电流随着电压的增大而增大，且此图象是一条过原点的直线，即这是一个正比例函数图象，所以，说明电压和电流的比值是一定的，即在电阻一定时，通过导体的电流与导体两端的电压成正比。
四、作图、实验探究题
17、
【解析】磁体外部的磁感线总是由N极指向S极，所以图中磁感线的方向向右；因同名磁极相互排斥、异名磁极相互吸引，所以小磁针静止时其上端为N极，如下图所示：
18、
【详解】电路中开关控制用电器时，开关和用电器是串联的；两个开关同时控制电动扶梯，当现场有人，且有一定的可见光时，电动扶梯才工作，因此两个开关串联后共同控制电动机．开关应接火线，用导线从火线开始，将两个开关串联，再连接电动扶梯的电动机，最后回到零线．如图所示．
19、质量 使水和沙子受热均匀 加热时间 沙子 水 水 水银
【详解】(1)[1]根据比较吸热能力的方法，应控制不同物质的质量相同，故在两烧杯中分别装入初温相同且质量相等的沙子和水。
(2)[2]为了使沙子和水受热均匀，实验中应用玻璃棒不断搅拌。
(3)[3]根据转换法，实验中，是通过比较加热时间来间接反映沙子和水所吸收的热量。
(4)[4]分析图象可知，对于质量相等的沙子和水，加热相同的时间，吸收相同的热量，升温较快的是沙子。
[5][6]若使两者升高相同的温度，水加热的时间长一些，水吸收的热量较多，所以水的吸热能力大，水的比热容大。
[7]由于水银的比热容小于酒精的比热容，在同等情况下，吸收相同的热量，水银的温度变化明显，便于测量，所以用水银作为体温计里的液体。
五、计算题
20、 (1)2.7A (2)
【详解】(1)根据得当正常工作时，通过它的电流为

答：当正常工作时，通过它的电流为2.7A。
(2)开关S闭合后，电路正常工作0.5h消耗的电能为

答：开关S闭合后，电路正常工作0.5h消耗的电能为。
21、 见解析 见解析 见解析 见解析 见解析
【解析】解：（1）在高火加热的前、后半段时间内，功率不变，时间相同，由W=Pt可知，消耗的电能相同；由图可知，前半段时间药液温度升高的温度值小，后半段时间升高的温度值大，而药液质量不变，比热容不变，根据可知，前半段药液吸收的热量少。由可知，电煎药壶在前半段比后半段时间的加热效率低；
1kg药液吸收的热量
；
（2）由可知，电压一定，电阻越小电功率越大。分析电路可知：当接2，同时闭合时，电路中R1、R2并联，电路中电阻最小，电功率最大，处于高火加热状态；
当接2，同时断开时，电路中只有R2工作，电路中电阻较大，此时电功率较大，处于文火萃取状态；
当Sa接1，同时断开时，电路中R1、R2串联，电路中电阻最大，此时电功率较小，处于小功率保温状态；
（3）当接2、闭合时，并联工作，电煎药壶处于高火加热状态
根据P=UI得，高火加热状态的总电流
通过的电流
通过的电流
根据得
当接1、断开时，串联工作，电煎药壶处于小功率保温状态，
则保温功率
答：（1）电煎药壶在前半段比后半段时间的加热效率低；（2）当接2，同时断开时，电路处于文火萃取阶段，电路中的电阻R2在工作；（3）的阻值是121Ω，电煎药壶的额定保温功率是80W；
点睛：本题考查了吸热公式、效率公式、电功率公式的应用，分析电路图得出三种情况的电路组成，利用确认相应的状态是关键。
