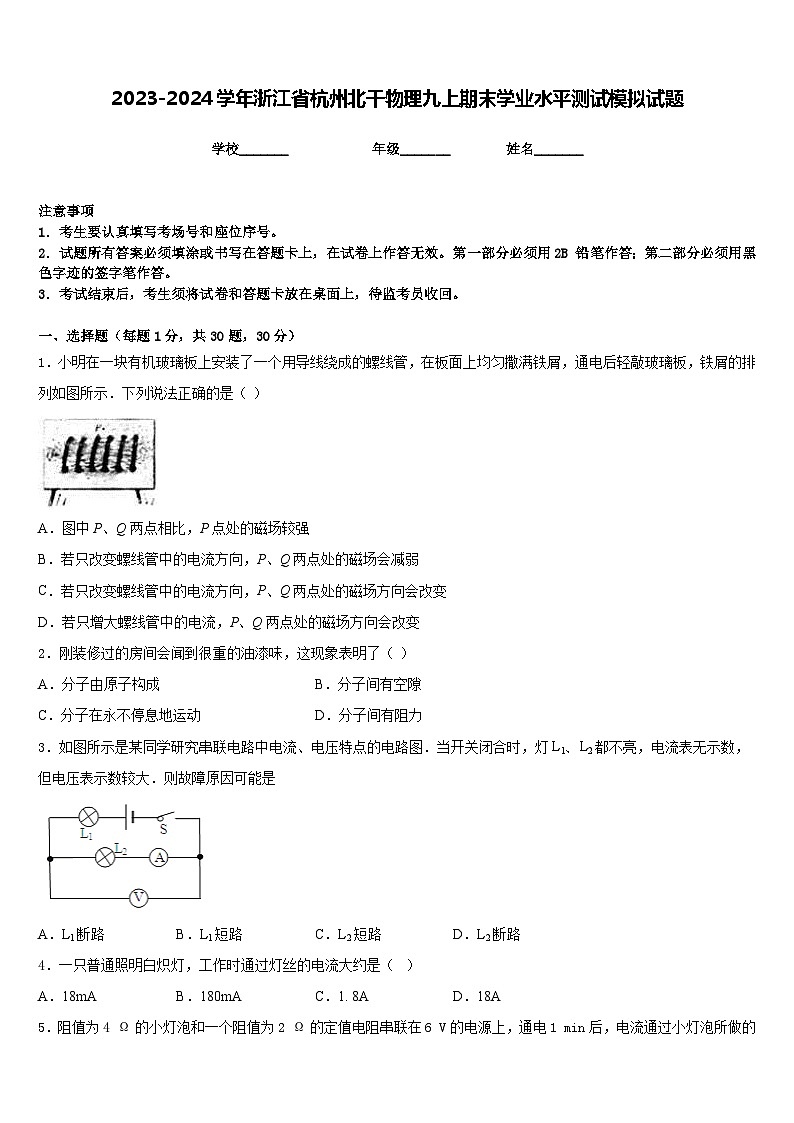

2023-2024学年浙江省杭州北干物理九上期末学业水平测试模拟试题含答案

这是一份2023-2024学年浙江省杭州北干物理九上期末学业水平测试模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（ ）
A．图中P、Q两点相比，P点处的磁场较强
B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
2．刚装修过的房间会闻到很重的油漆味，这现象表明了（ ）
A．分子由原子构成B．分子间有空隙
C．分子在永不停息地运动D．分子间有阻力
3．如图所示是某同学研究串联电路中电流、电压特点的电路图．当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大．则故障原因可能是
A．L1断路 B．L1短路 C．L2短路 D．L2断路
4．一只普通照明白炽灯，工作时通过灯丝的电流大约是（ ）
A．18mAB．180mAC．1. 8AD．18A

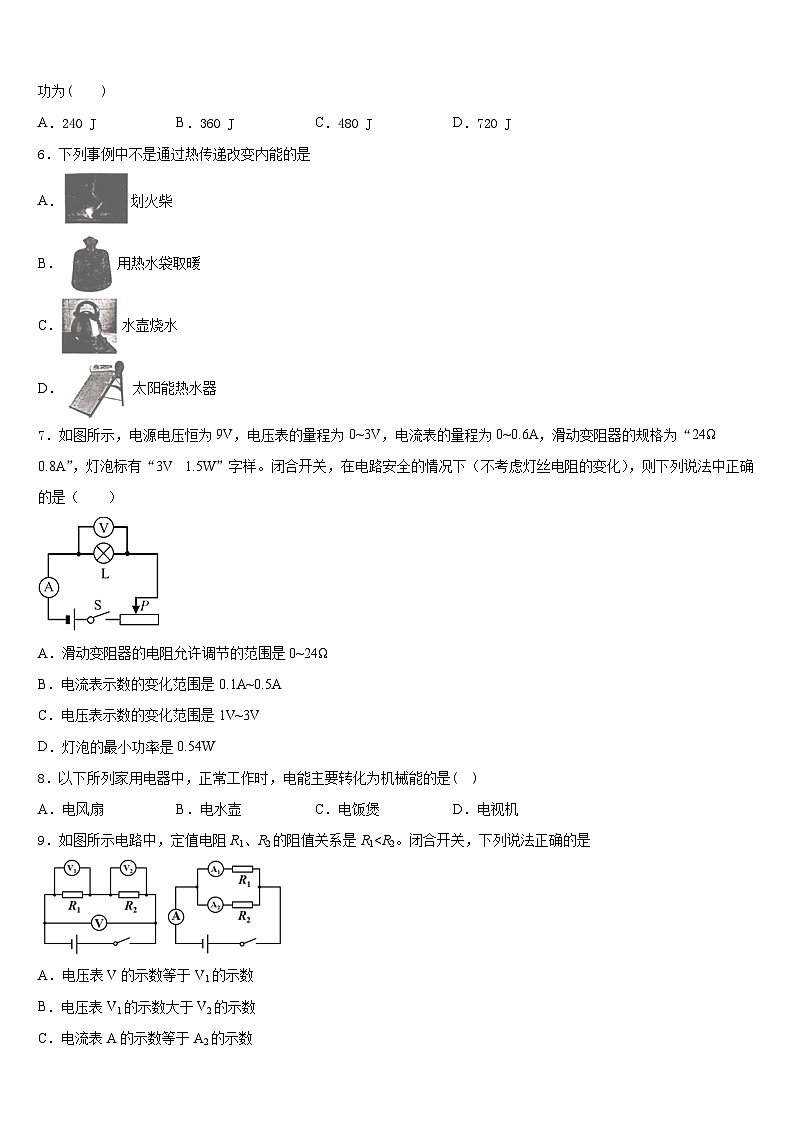

5．阻值为4 Ω的小灯泡和一个阻值为2 Ω的定值电阻串联在6 V的电源上，通电1 min后，电流通过小灯泡所做的功为( )
A．240 JB．360 JC．480 JD．720 J
6．下列事例中不是通过热传递改变内能的是
A．划火柴
B．用热水袋取暖
C．水壶烧水
D．太阳能热水器
7．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
8．以下所列家用电器中，正常工作时，电能主要转化为机械能的是( )
A．电风扇B．电水壶C．电饭煲D．电视机
9．如图所示电路中，定值电阻R1、R2的阻值关系是R1A．电压表V的示数等于V1的示数
B．电压表V1的示数大于V2的示数
C．电流表A的示数等于A2的示数

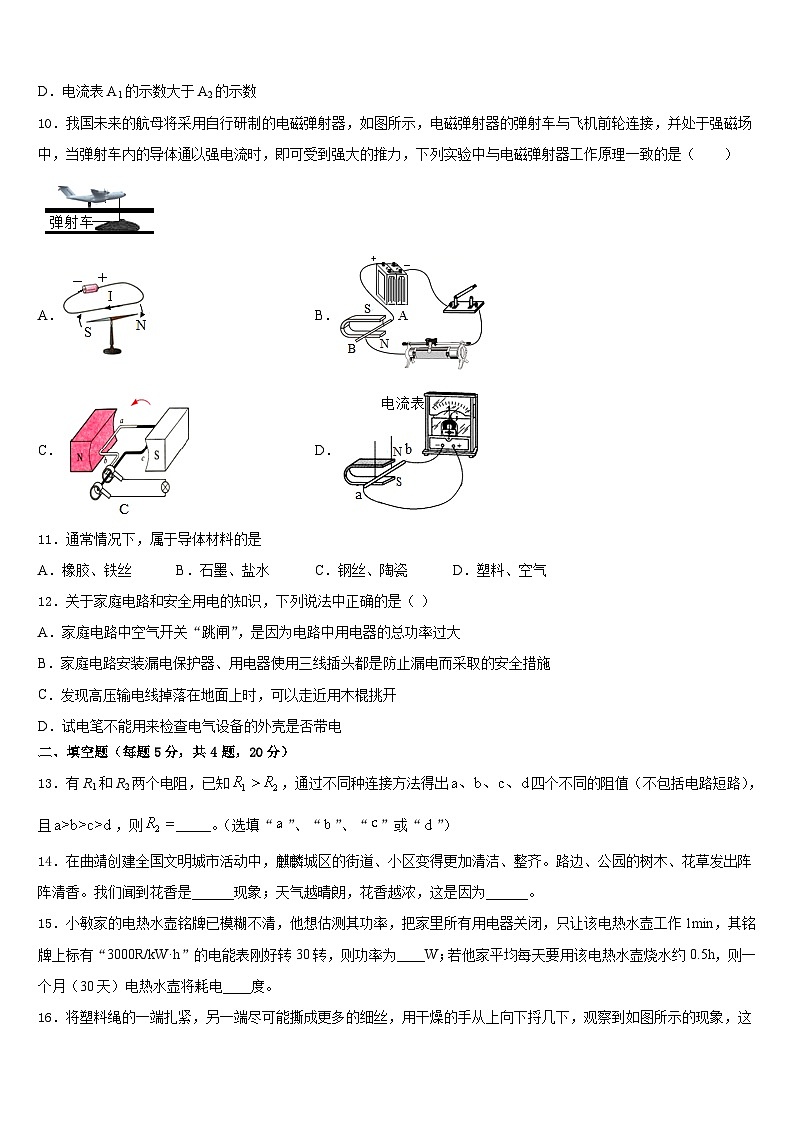

D．电流表A1的示数大于A2的示数
10．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
11．通常情况下，属于导体材料的是
A．橡胶、铁丝B．石墨、盐水C．钢丝、陶瓷D．塑料、空气
12．关于家庭电路和安全用电的知识，下列说法中正确的是（ ）
A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大
B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
C．发现高压输电线掉落在地面上时，可以走近用木棍挑开
D．试电笔不能用来检查电气设备的外壳是否带电
二、填空题（每题5分，共4题，20分）
13．有R1和R2两个电阻，已知，通过不同种连接方法得出四个不同的阻值（不包括电路短路），且，则_____。（选填“”、“”、“”或“”）
14．在曲靖创建全国文明城市活动中，麒麟城区的街道、小区变得更加清洁、整齐。路边、公园的树木、花草发出阵阵清香。我们闻到花香是______现象；天气越晴朗，花香越浓，这是因为______。
15．小敏家的电热水壶铭牌已模糊不清，他想估测其功率，把家里所有用电器关闭，只让该电热水壶工作1min，其铭牌上标有“3000R/kW·h”的电能表刚好转30转，则功率为____W；若他家平均每天要用该电热水壶烧水约0.5h，则一个月（30天）电热水壶将耗电____度。
16．将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带上了__电荷，彼此相互排斥；使塑料丝带电的实质是____在物体间发生了转移．
三、实验题（共12分）
17．（4分）在测算滑轮组的机械效率的实验中。如下图所示，请回答下列问题：
（1）从图中可知：n＝_______，如果物体上升的高度是2m，那么绳子自由端拉力方向移动的距离是s＝_________m。
（2）本实验需要的测量工具有_________和_________。
（3）实验的原理是_______________（用公式表示）
（4）根据公式可知，同一滑轮组的机械效率与__________有关。
18．（4分）现有一个阻值为30Ω的定值电阻R1，一个电压约为12V的电源，一个只有0~3V量程的电压表，一个最大阻值约为200Ω的滑动变阻器，开关及导线若干。请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻Rx的阻值（电路可重组）要求：
（1）画出实验电路图；
（2）写出主要实验步骤和需测量的物理量；
（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。
19．（4分）为了“探究由光敏电阻的阻值特性与照射的光线种类的关系”,某小组同学利用由硫化镉半导体材料制成的光敏电阻、电压恒定的电源、电流表、电键和导线组成电路,并用强度相同的不同光波,做了如图(a)、(b)、(c)所示的三次实验。请仔细观察比较图中的装置、操作和现象，然后归纳得出初步结论。
（1）我们通过观察__________来反映光敏电阻阻值的大小
（2）比较(a)和(b)两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，通过光敏电阻的电流强度是___的，因此该光敏电阻的电阻值与是否照射红外光线___（选填“有关”或“无关”）。
（3）比较(a)和(c)两图可以发现：在电压一定时，用强度相同的可见光线或红外光线照射到由硫化镉半导体材料制成的光敏电阻上，__________（选填“a”或“c”）中的光敏电阻阻值较小。
（4）根据上述研究过程，此实验采取的两种实验方法是__________；________。
四、作图题（共16分）
20．（8分）电冰箱的压缩机（电动机）是由温控开关（S1）控制的，冷藏室中的照明灯是由冰箱门（S2）控制的，请你在虚线框内画出符合上述特点的电路图。
（____）
21．（8分）请在图中用笔画线代替导线将三线插座、电灯和开关分别接入电路．
五、计算题（共22分）
22．（10分）如图所示，电源电压保持不变，电阻R1的阻值为30欧。闭合电键S，电流表A1的示数为0.2安，电流表A2的示数为0.3安。求：
（1）电源电压。
（2）电路的总电阻。
23．（12分）如图甲所示的电热油汀，是一种充油式取暖器，这种取暖器在腔体内电热管周围注有导热油。当接通电源后，电热管周围的导热油被加热，利用导热油的对流循环对周围空间环境进行加热。当油温达到85℃时，温控开关会自行断开电源，电热管停止如热。图乙是电热油汀加热电路的简化图，已知油汀的额定电压是220V，有高、中、低三个档，正常工作时最大功率为2000W，加热电阻R1、R2阻值一定，R1>R2，其中R1的阻值为96.8Ω.油汀中所装导热油的质量为5kg，导热油的比热容为2×103J/（kg·℃）。求
（1）油汀以最大功率正常工作时的总电阻。
（2）油汀在中温档正常工作时的功率。
（3）油汀在高温档正常工作时，若电热管对导热油加热时的热效率为40%，将导热油从5℃加热到85℃需要的最短时间是多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、B
5、A
6、A
7、D
8、A
9、D
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、c
14、扩散 温度越高，分子运动速度越快
15、600 9
16、同种 电子
三、实验题（共12分）
17、3 6 弹簧测力计 刻度尺 物体重力和绳子自由端拉力
18、（1） （2）见解析 （3）
19、电流表指针偏转程度 无关 无关 c 控制变量法 转换法
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6伏；（2）12欧
23、 (1)24.2Ω；(2)500W；(3)1000s
