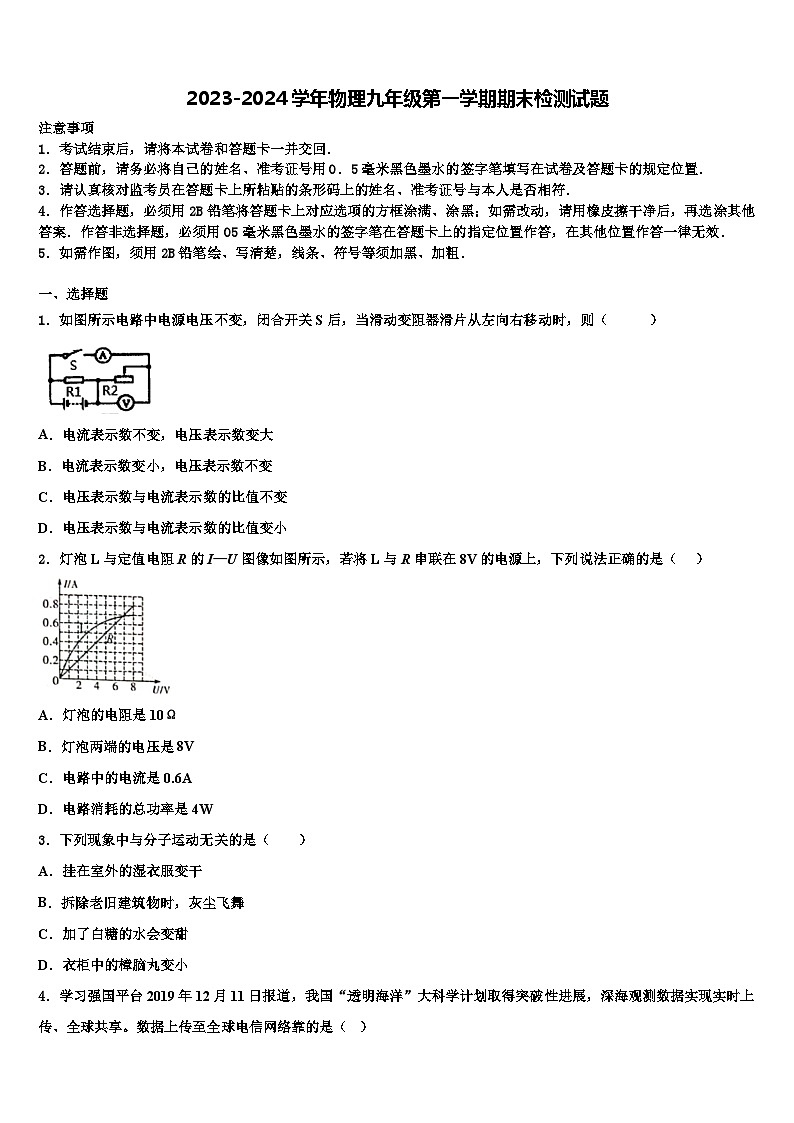

2023-2024学年物理九年级第一学期期末检测试题

这是一份2023-2024学年物理九年级第一学期期末检测试题，共16页。试卷主要包含了如图所示，属于安全用电的是等内容，欢迎下载使用。

1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题
1．如图所示电路中电源电压不变，闭合开关S后，当滑动变阻器滑片从左向右移动时，则（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变小
2．灯泡L与定值电阻R的I—U图像如图所示，若将L与R串联在8V的电源上，下列说法正确的是（ ）
A．灯泡的电阻是10Ω
B．灯泡两端的电压是8V
C．电路中的电流是0.6A
D．电路消耗的总功率是4W
3．下列现象中与分子运动无关的是（ ）
A．挂在室外的湿衣服变干
B．拆除老旧建筑物时，灰尘飞舞
C．加了白糖的水会变甜
D．衣柜中的樟脑丸变小
4．学习强国平台2019年12月11日报道，我国“透明海洋”大科学计划取得突破性进展，深海观测数据实现实时上传、全球共享。数据上传至全球电信网络靠的是（ ）

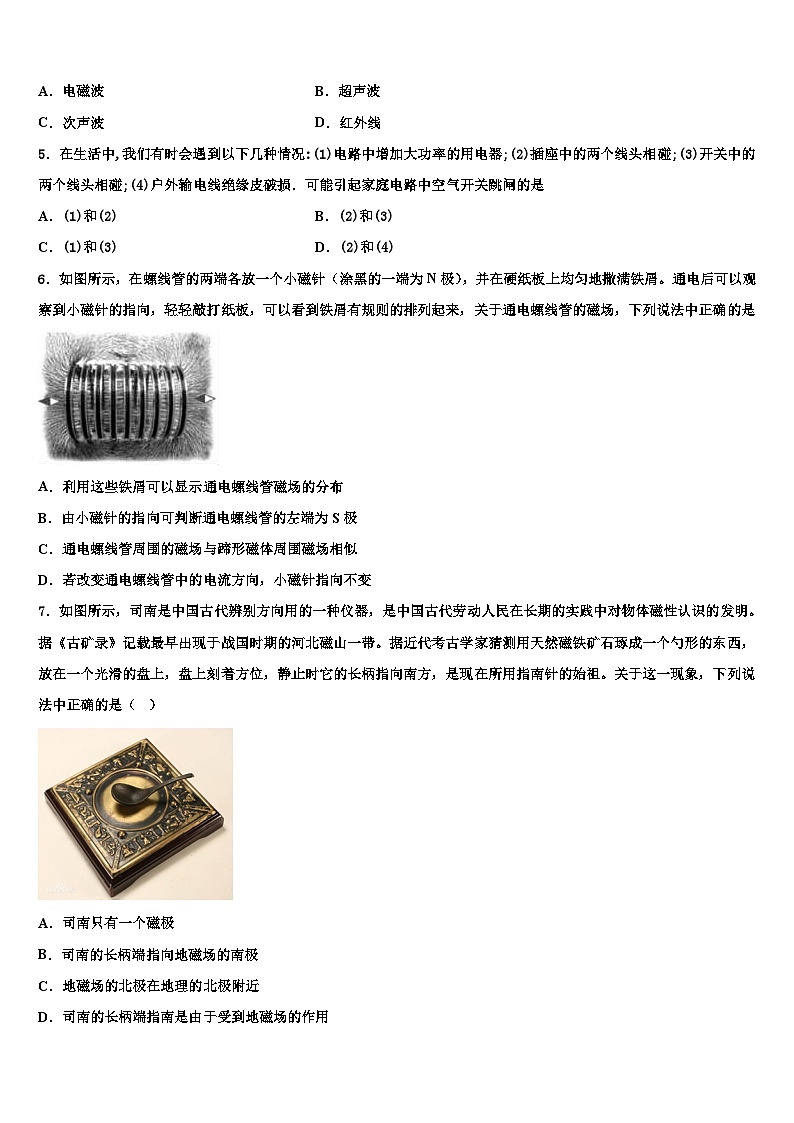

A．电磁波B．超声波
C．次声波D．红外线
5．在生活中,我们有时会遇到以下几种情况:(1)电路中增加大功率的用电器;(2)插座中的两个线头相碰;(3)开关中的两个线头相碰;(4)户外输电线绝缘皮破损．可能引起家庭电路中空气开关跳闸的是
A．(1)和(2)B．(2)和(3)
C．(1)和(3)D．(2)和(4)
6．如图所示，在螺线管的两端各放一个小磁针（涂黑的一端为N极），并在硬纸板上均匀地撒满铁屑。通电后可以观察到小磁针的指向，轻轻敲打纸板，可以看到铁屑有规则的排列起来，关于通电螺线管的磁场，下列说法中正确的是
A．利用这些铁屑可以显示通电螺线管磁场的分布
B．由小磁针的指向可判断通电螺线管的左端为S极
C．通电螺线管周围的磁场与蹄形磁体周围磁场相似
D．若改变通电螺线管中的电流方向，小磁针指向不变
7．如图所示，司南是中国古代辨别方向用的一种仪器，是中国古代劳动人民在长期的实践中对物体磁性认识的发明。据《古矿录》记载最早出现于战国时期的河北磁山一带。据近代考古学家猜测用天然磁铁矿石琢成一个勺形的东西，放在一个光滑的盘上，盘上刻着方位，静止时它的长柄指向南方，是现在所用指南针的始祖。关于这一现象，下列说法中正确的是（ ）
A．司南只有一个磁极
B．司南的长柄端指向地磁场的南极
C．地磁场的北极在地理的北极附近
D．司南的长柄端指南是由于受到地磁场的作用
8．下列事例中不是利用水的比热容大的特性的是（ ）
A．夏天．在地上洒水会感到凉快
B．北方楼房内的“暖气”用水作为介质
C．海边昼夜温差变化比沙漠中小
D．生物体内水的比例高，有助于调节自身的温度
9．如图所示电路，S闭合后发生的现象是（ ）
A．电流表烧坏，灯亮
B．电压表烧坏，灯不亮
C．电流表烧坏，灯不亮
D．两表都不会烧坏，灯不亮
10．如图所示，属于安全用电的是（ ）
A．
B．
C．
D．
11．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．
12．甲、乙两只灯泡，其I－U关系图像如图所示．现将甲、乙两灯并联在电路中，当通过乙灯的电流为0.4A时，甲灯消耗的功率是
A．1.2WB．0.8WC．1.8WD．3W
二、填空题
13．如图甲是学校里面常用的一种移动指示牌，结构示意图如图乙所示，其中AB为指示牌牌面，CD和BE为支架（支架重力不计），指示牌被风吹倒时可看做杠杆，根据图示风向，则支点是______点（填图中字母），把风力看成动力，那阻力是______，若增大CE、DE的长度，则它更______（填“容易”或“不容易”）被风吹倒。
14．电热器是利用电流的_____效应制成的．一电热器接在220V的电路中，通过的电流是0.5A，通电10s电流做的功是_____J．
15．目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，这一过程通过___的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化为___能，此车紧急刹车时，刹车片和轮胎都变热，汽车的机械能转化为___能．
16．如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器（a、b为其两个端点）。当闭合开关S，滑片P在某一端点时，电压表示数为8V，R2消耗的功率为0.8W；当滑片P移到另一位置时，电流表示数为0.3A，R2消耗的功率比原来增加了1W。则整个电路消耗的最大功率是______W。
三、实验题
17．（8分）如图所示，是“比较不同物质吸热情况”的实验装置，两个相同的烧杯中分别装有质量相等的水和食用油，采用功率相同的电加热器加热：
(1)实验中，用______________来反映两种液体吸收热量的多少；
(2)图中能合理反映实验结果的图像是______（选填“甲”，“乙”或“丙”）。
18．（8分）为了比较水和食用油的比热容，某同学用如图所示的器材进行了实验。
实验数据记录如下：
（1）除了图中的实验器材以外，做该实验还需要的测量工具是停表、温度计和_____；
（2）实验中，两烧杯内分别放入_____的电加热器，这样可以保证在相同的时间内，水和食用油_____；
（3）不计热量损失，由实验数据可知，水的比热容是食用油的_____倍。
19．（8分）探究小组在组长小雨的带领下“探究导体中的电流与导体两端的电压关系”。实验中电源电压是4V，利用三个阻值不同的的定值电阻获得实验数据记录表格如表。
实验中小组有两个变阻器可供选择，甲的最大阻值是50Ω的，乙的最大阻值是100Ω的。实验中采用的滑动变阻器是______（填“甲”或“乙”），请说明你这样选择的原因______。
四、作图题
20．（8分） (1)如图所示，杠杆处于平衡状态，在A点处画出杠杆受到的最小拉力F及力臂l。
（_______________）
(2)如图所示，画出用该滑轮组提升重物时最省力的绳子绕法。
（_________________）
(3)如图所示，电路中有L1、L2两盏灯，请在图中O内分别填入电流表或电压表的符号，要求开关闭合时L1、L2都能发光，且两电表的示数均不为零。
（_______________）
(4)请你根据电路图甲，将图乙实物电路连接完成。
（____________________）
21．（8分）请在图中画出定值电阻的阻值随电流变化的图像。
（____）
五、计算题
22．（10分）如图所示电路中，电源电压6 V保持不变.闭合开关，电流表示数为0.2 A；再闭合开关，电流表示数为0.6 A．求：
（1）的阻值；
（2）开关、都闭合时，经过10 s电流做的功；
（3）开关闭合、断开时，电阻消耗的电功率.
23．（12分）随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一.热敏电阻的阻值会随温度的改变而改变．图甲是用热敏电阻Rt测量环境温度的电路，电路中电流表的量程为0---0. 04A,滑动变阻器R的铭牌上标有“150 0.6A"字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变.请完成下列小题:
(1)将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100,此时电流表的读数为0.02A，求电源电压；
(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围;
(3)此电路能测量的最高环境温度为多少?
参考答案
一、选择题
1、B
【详解】AB．由电路图可知，定值电阻R1与滑动变阻器R2并联，电压表测电源的电压，电流表测R2支路的电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变；当滑动变阻器的滑片往右移动的过程中，R2接入电路中的电阻变大，因并联电路中各支路两端的电压相等，所以，由可知，通过R2的电流变小，即电流表的示数变小，故A不符合题意，B符合题意；
CD．由电压表的示数不变、电流表的示数变小可知，电压表与电流表示数的比值变大，故CD不符合题意。
故选B。
2、D
【分析】由于R与L串联时通过它们的电流相等，电源电压等于两者两端的电压之和；根据图像读出符合的电流和电压，根据欧姆定律求出灯泡的电阻和电压；利用求消耗的总功率。
【详解】ABC．R与L串联在8V的电源两端时，因串联电路中各处的电流相等，且电源的电压等于各分电压之和，则由图像可知，当电路中的电流为0.5A，电阻R两端的电压为5V，灯泡两端的电压为3V时符合，则灯泡的电阻：
，
则ABC错误；
D．电路消耗的总功率总功率：
，
则D正确；
故选D。
3、B
【详解】A．湿衣服变干是由于水分子不断运动到空气中的缘故，故A不符合题意；
B．拆除老旧建筑物时，灰尘飞舞，属于机械运动，故B符合题意；
C．加了白糖的水会变甜，是白糖分子运动的结果，故C不符合题意；
D．衣柜中的樟脑丸变小，是樟脑分子运动的结果，故D不符合题意．
4、A
【详解】电磁波能够在真空中传播，并且传播速度快，电信网络是利用电磁波来传递信息的。故B、C、D项不符合题意，A项符合题意。
故选A。
5、A
【分析】根据本题“家庭电路中空气开关跳闸”可知，本题考查家庭电路的知识，根据家庭电路中电流过大的原因进行判断．
【详解】（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；
（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；
（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；
（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸．可见，可能引起家庭电路中空气开关跳闸的是（1）（2）．
故选A．
6、A
【解析】A、闭合开关将螺线管通电，用手轻敲击纸板，观察铁屑的分布；由于通电螺线管周围的铁屑会被磁化，每一个小铁屑都相当于一个小磁针；铁屑受到磁场的作用力而有规律地排列，因此我们用铁屑来显示通电螺线管磁场的分布，故A正确；
B、根据磁极间的相互作用，由小磁针的指向可判断通电螺线管的左端为N极，故B错误；
C、由图可看出，通电螺线管外部的磁场与条形磁体的磁场相似，故C错误；
D、通电螺线管外部磁场方向与螺线管中的电流方向有关，如果改变螺线管中的电流方向，小磁针指向发生改变，故D错误。
故选：A。
7、D
【详解】A．司南是一个磁体，任何磁体都有两个磁极，故A错误；
B．司南受到地磁场的作用，司南指示南北，静止时，司南的长柄端指向地理的南方，即地磁场的北极，故B错误；
C．司南是根据地磁场工作的，地磁的北极在地理的南极附近，地磁场的南极在地理的北极附近，故C错误；
D．司南指示南北是因为受到地磁场的作用，故D正确；
故选D。
8、A
【详解】A．夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故B不符合题意；
沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的C．温度变化小，冬暖夏凉，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故C不符合题意；
D．生物体内水的比例很大，有助于调节自身的温度，是利用了水的比热容大的特点，故D不符合题意．
9、D
【详解】当开关闭合时，电压表串联在电路中，因为电压表的内阻很大，所以电路中的电流很小，电流表无示数，故两表和灯泡都不会烧坏，并且灯泡不发光。
故ABC项不符合题意，D项符合题意。
10、B
【详解】A．灯具属于带电体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险，不符合题意；
B．当用电器的功率较大时，容易引起电路中的电流过大，引起火灾，因此要在用电器配套用的电线中的火线上安装熔断器，符合题意；
C．人体虽然站在绝缘体上，但是人的两只手同时接触了火线和零线，有电流通过人体，造成触电，不符合题意；
D．安全用电的原则：不接触低压带电体，不靠近高压带电体。向掉落在地上的高压线头走进，容易造成跨步电压触电，不符合题意。
11、B
【详解】A．当开关S1、S2闭合时，R1被短路，电压表的示数等于电源电压；再断开开关S2时，电压表测量Rx两端的电压，则可计算出R1两端的电压，即可计算出电路中的电流，从而可计算出被测电阻的阻值，A能测出，不符合题意；
B．电压表串联在电路中，其示数始终等于电源电压，不可知被测电阻的电压和电流，不能测出其阻值，B符合题意；
C．只闭合S2可测出通过被测电阻的电流，两个开关都闭合，可测出干路电流，则可计算出R1的电流，由U=IR可得R1两端的电压，根据并联电路各支路两端电压相等的关系可得被测电阻两端的电压，从而计算出待测电阻的阻值，故C能测出，不符合题意；
D．当S1闭合，S2断开时，电流表测出通过R1的电流，由U=IR可计算出电源电压；
当两开关都闭合时，两电阻并联，电流表测干路电流，则可根据并联电路的电流规律计算出通过Rx的电流，从而计算出Rx的阻值，故D能测出，不符合题意．
【点睛】
本题考查的是测量电阻的特殊方法，解题的关键是能够根据开关的开合得出电阻两端的电压及通过电阻的电流．
12、C
【详解】甲、乙两灯并联在电路中，由图像可知，当通过乙灯的电流为0.4A时，乙灯两端的电压U乙=3V，因并联电路中各支路两端的电压相等，所以，电源电压
，
由图像可知，甲灯两端的电压U甲=3V时，通过乙灯的电流I甲=0.6A，甲灯消耗的功率是
，
故选C。
二、填空题
13、C 指示牌重力 不容易
【详解】[1]根据题意可知，风向左吹，当刚好把D端吹离地面时，支点为C点；
[2]如果把风力看成动力，指示牌重力相当于阻力；
[3]根据杠杆平衡条件可得：
G×CE=F×（AB+BE）
F=，
若增大CE的长度，将指示牌吹倒，需要的风力较大，所以不容易被风吹倒。
14、热 1
【解析】考点：电流的热效应、化学效应和磁效应； 焦耳定律的计算公式及其应用．
专题：计算题；应用题．
分析：电流流过导体时导体发热，这种现象是电流的热效应．而后据焦耳定律直接计算即可．
解答：解：纯电阻电路是利用电流通过导体时，使导体产生热量来工作的，因此电热器是利用电流的热效应工作的．此时在10s内所产生的电能是：Q=UIt=220×0.5Ω×10s=1J．
故答案为 热；1．
点评：知道电流的热效应，并能利用功率、焦耳定律的计算公式进行计算是解决该题的关键．
15、做功 机械 内
【详解】汽车使用前需要压缩储存气体，压缩气体做功，物体内能会增加．开动时，释放的气体推动发动机，将气体的内能又转化为机械能；
此车紧急刹车时，刹车片和轮胎都变热，汽车的机械能转化为内能．
16、8.1
【详解】从图中可以看到，这是一个串联电路，电压表测的是滑动变阻器的电压，电压表有示数，滑片P在某一端点，则可知滑片P在b端，这时变阻器全部电阻接入电路，设电路电流为，根据可知，这时电路电流大小
设电源电压为，定值电阻阻值大小为R1，这时根据欧姆定律可知
R2消耗的功率比原来增加了1W，那么R2消耗的功率是1.8W，这时电路的电流大小是0.3A，变阻器两端的电压是
根据欧姆定律可知
解得、；要求整个电路消耗的功率最大，这是一个串联电路，当变阻器接入电路的阻值最小为零时，总电阻最小，总功率最大，可知
整个电路消耗的最大功率是8.1W。
三、实验题
17、加热时间 乙
【详解】(1)[1]不考虑热量损失，液体吸收的热量等于电加热器放出的热量，而电加热器放出的热量取决于其工作时间的长短，所以我们可以根据加热器工作时间来反映液体吸收热量的多少。
(2)[2]因为水的比热容大，所以质量和初温相等的水和食用油，相同的时间内水的温度变化小，故乙符合。
18、天平 规格相同（或功率相同） 吸收的热量相同 2
【详解】(1)[1]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中应量取质量相同（200g）的水和食用油，故除了图中的实验器材以外，做该实验还需要的测量工具是停表、温度计和天平；
(2)[2][3]根据转换法，实验中，两烧杯内分别放入规格相同（或功率相同）的电加热器，这样可以保证在相同的时间内，水和食用油吸收的热量相同；
(3)[4]不计热量损失，由实验数据可知，由表中数据，加热6分钟，水升高的温度为：
；
某种液体升高的温度为：
；
根据，在质量和吸热相同的情况下，比热容与升高的温度成反比，故水的比热容是食用油的2倍。
19、乙 见解析
【详解】[1][2]探究导体中的电流与导体两端的电压关系时，定值电阻与变阻器串联，根据串联电路电流和电压的特点知，当变阻器接入电路的阻值最大时，电路中的电流最小，变阻器分得的电压最多，由表中数据分析知，当定值电阻两端电压等于1V，电路中的最小电流为0.05时，变阻器接入电路的阻值最大，则
因
故选择乙变阻器。
四、作图题
20、
【详解】(1)[1]连结OA，过A点作OA垂线，过A斜向上即为最小拉力F，OA即为拉力F的力臂l；
(2)[2]绳子一端固定在定滑轮的挂钩处，绕过下方第一个动滑轮再绕过定滑轮，然后再绕过第二个动滑轮，竖直向上拉动绳子，这样最省力；
(3)[3]L1和L2与上面一根导线并联，乙若是电流表那么L2将被短路，L2不亮，而题中L2能发光，所以乙只能是电压表，L1、L2都能发光，所以甲为电流表；
(4)[4]L1与L2构成并联电路，S1在干路，S2在L2所在支路。所以乙图中从电源正极出来的导线接到L2左端接线柱上，L1左端与开关S2左端相连，L2右端与开关S2右端相连。
21、
【详解】定值电阻阻值为定值，不受电流大小的影响，作图如下
五、计算题
22、（1）10Ω （2）36J （3）0.8W
【解析】（1）当开关S1、S2都闭合时，电路为R1的简单电路，电流表测电路中的电流，
由题意可知此时的电流I1＝0.6A，
由可得，R1的阻值：；
（2）开关S1、S2都闭合时，经过10s电流做的功：
W＝UI1t＝6V×0.6A×10s＝36J；
（3）开关S1闭合、S2断开时，R1与R2串联，电流表测电路中的电流，
由题意可知此时的电流I2＝0.2A，
此时R1两端的电压：U1＝I2R1＝0.2A×10Ω＝2V，
因串联电路中总电压等于各分电压之和，
所以R2两端的电压：U2＝U﹣U1＝6V﹣2V＝4V，
R2消耗的电功率：P2＝U2I2＝4V×0.2A＝0.8W．
答：（1）R1的阻值为10Ω；（2）经过10s电流做的功36J；（3）电阻 R2消耗的电功率0.8W．
23、 (1)10V(2)50---150(3)50℃
【详解】(1)由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可知，温度为20℃时，热敏电阻阻值为400Ω，
串联电路的总电阻：
R总=400Ω+100Ω=500Ω，
电流表的读数为0.02A，所以电源电压：
U=IR总=0.02A=10V；
(2)由图乙所示图象可知，温度为40℃时，热敏电阻阻值为200Ω，
电路最大电流为0.04A，由I=可知电路最小电阻：
R最小= ==250Ω，
滑动变阻器的最小阻值：
R滑最小=R最小−Rt=250Ω−200Ω=50Ω，
滑动变阻器的取值范围：
50Ω∼150Ω；
(3)热敏电阻阻值越小，环境温度最高，电路电流最大为0.04A时，由I=可知，
R总=Rt小+R滑最大= ==250Ω，
Rt小=R总−R滑最大=250Ω−150Ω=100Ω，
由图乙可知其工作的最高环境温度50℃．
答：(1) 电源电压是10V；
(2)若环境温度为40℃时，要保证整个电路元件的安全，滑动变阻器的变化范围是50Ω∼150Ω；
(3)此电路能测量的最高环境温度为50℃．
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
6
45
食用油
200
20
6
70
序号
电阻
电压U/V
电流I/A
1
甲
1
0.05
2
2
0.10
3
3
0.15
4
乙
1
0.10
5
2
0.20
6
3
0.30
7
丙
1
0.20
8
2
0.40
9
3
0.60
