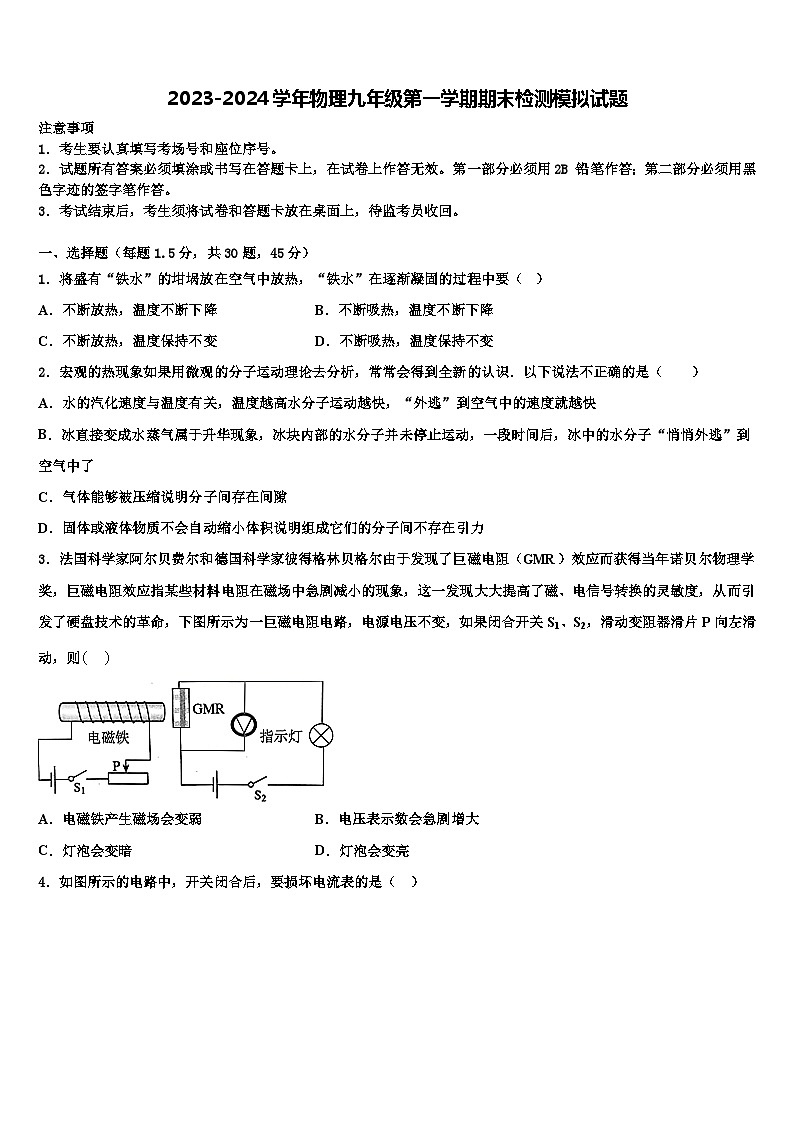

2023-2024学年物理九年级第一学期期末检测模拟试题

这是一份2023-2024学年物理九年级第一学期期末检测模拟试题，共25页。试卷主要包含了考生要认真填写考场号和座位序号，以下说法中与事实最为符合的是，关于热现象，下列说法正确的是等内容，欢迎下载使用。

1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．将盛有“铁水”的坩埚放在空气中放热，“铁水”在逐渐凝固的过程中要（ ）
A．不断放热，温度不断下降B．不断吸热，温度不断下降
C．不断放热，温度保持不变D．不断吸热，温度保持不变
2．宏观的热现象如果用微观的分子运动理论去分析，常常会得到全新的认识．以下说法不正确的是（ ）
A．水的汽化速度与温度有关，温度越高水分子运动越快，“外逃”到空气中的速度就越快
B．冰直接变成水蒸气属于升华现象，冰块内部的水分子并未停止运动，一段时间后，冰中的水分子“悄悄外逃”到空气中了
C．气体能够被压缩说明分子间存在间隙
D．固体或液体物质不会自动缩小体积说明组成它们的分子间不存在引力
3．法国科学家阿尔贝费尔和德国科学家彼得格林贝格尔由于发现了巨磁电阻（GMR）效应而获得当年诺贝尔物理学奖，巨磁电阻效应指某些材料电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电信号转换的灵敏度，从而引发了硬盘技术的革命，下图所示为一巨磁电阻电路，电源电压不变，如果闭合开关S1、S2，滑动变阻器滑片P向左滑动，则
A．电磁铁产生磁场会变弱B．电压表示数会急剧增大
C．灯泡会变暗D．灯泡会变亮

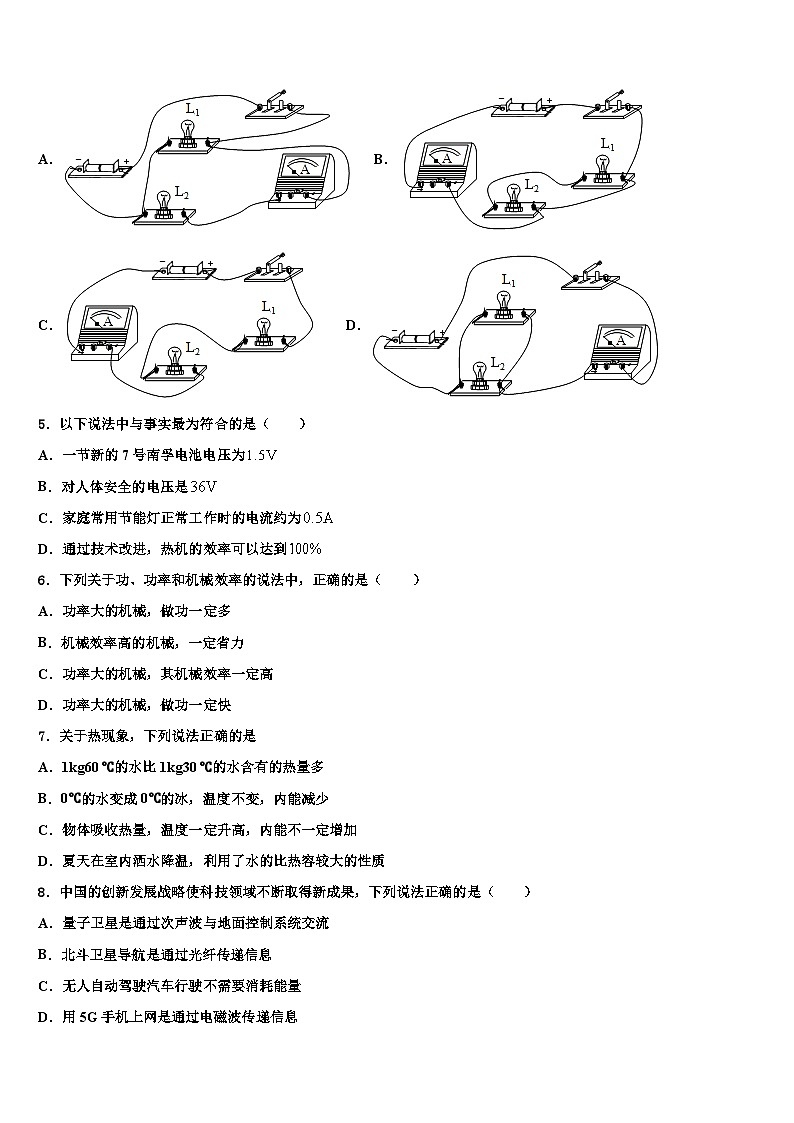

4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）
A．B．
C．D．
5．以下说法中与事实最为符合的是（ ）
A．一节新的7号南孚电池电压为
B．对人体安全的电压是
C．家庭常用节能灯正常工作时的电流约为
D．通过技术改进，热机的效率可以达到
6．下列关于功、功率和机械效率的说法中，正确的是（ ）
A．功率大的机械，做功一定多
B．机械效率高的机械，一定省力
C．功率大的机械，其机械效率一定高
D．功率大的机械，做功一定快
7．关于热现象，下列说法正确的是
A．1kg60 ℃的水比1kg30 ℃的水含有的热量多
B．0℃的水变成0℃的冰，温度不变，内能减少
C．物体吸收热量，温度一定升高，内能不一定增加
D．夏天在室内洒水降温，利用了水的比热容较大的性质
8．中国的创新发展战略使科技领域不断取得新成果，下列说法正确的是（ ）
A．量子卫星是通过次声波与地面控制系统交流
B．北斗卫星导航是通过光纤传递信息
C．无人自动驾驶汽车行驶不需要消耗能量
D．用5G手机上网是通过电磁波传递信息

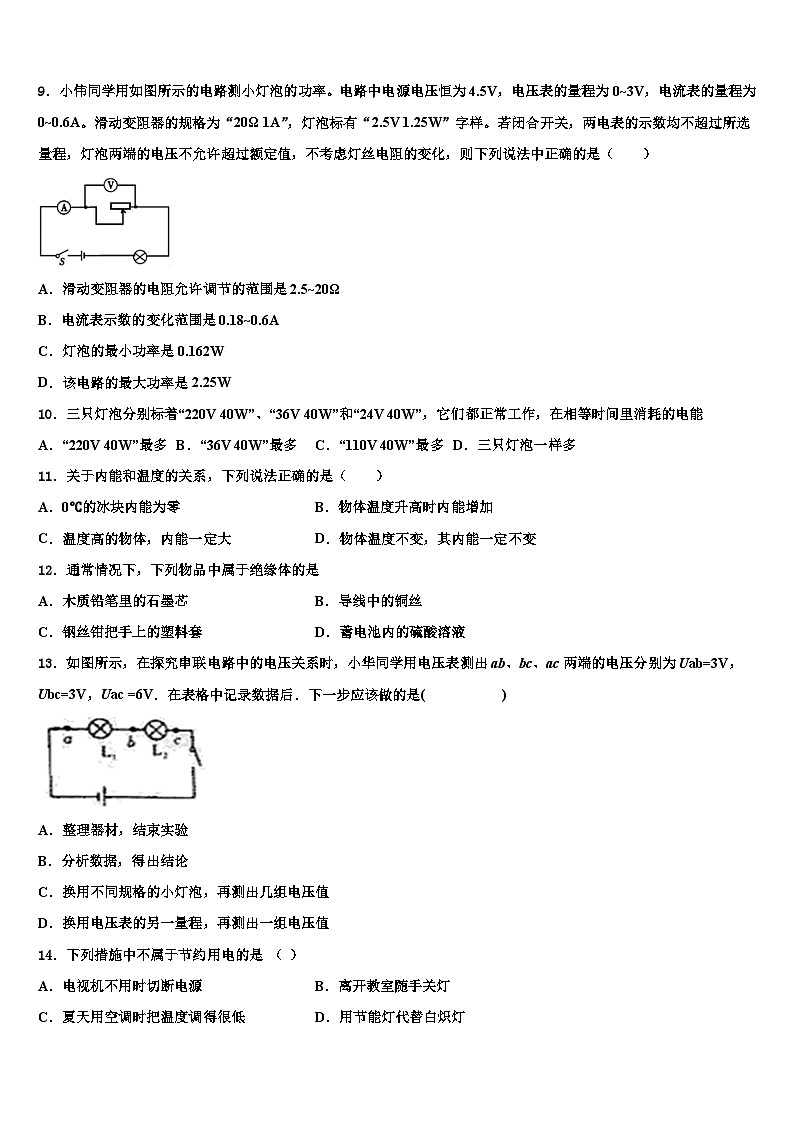

9．小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A。滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是2.5~20Ω
B．电流表示数的变化范围是0.18~0.6A
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.25W
10．三只灯泡分别标着“220V 40W”、“36V 40W”和“24V 40W”，它们都正常工作，在相等时间里消耗的电能
A．“220V 40W”最多B．“36V 40W”最多C．“110V 40W”最多D．三只灯泡一样多
11．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
12．通常情况下，下列物品中属于绝缘体的是
A．木质铅笔里的石墨芯B．导线中的铜丝
C．钢丝钳把手上的塑料套D．蓄电池内的硫酸溶液
13．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．在表格中记录数据后．下一步应该做的是( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
14．下列措施中不属于节约用电的是 （ ）
A．电视机不用时切断电源B．离开教室随手关灯
C．夏天用空调时把温度调得很低D．用节能灯代替白炽灯
15．将两个定值电阻R1、R2并联在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1；当把它们串联接在电压为4U的电源两端时，说法正确的是（ ）
①R1两端的电压为U
②R2消耗的功率不变
③通过R2的电流变小
④两个电阻消耗的总功率为12P1
A．①③B．②④C．②③D．③④
16．一节干电池的电压为（ ）
A．1.5VB．6VC．110VD．220V
17．当开关s闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡变亮时，电压表的示数变小。则三个虚线框中的元件分别是（从左至右的顺序）
A．电压表电流表电源
B．电压表电源电流表
C．电流表电压表电源
D．电源电压表电流表
18．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
19．关于电磁波的知识，下列说法中正确的是
A．导线中电流的迅速变化会在空间激起电磁波
B．电磁波的传播不需要介质，在真空中传播速度是3×108km/s
C．微波炉利用电磁波加热食物，无辐射、无污染
D．用电磁波可以传递声音与图像，不会受到任何干扰
20．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
21．如图是小刚测量未知电阻RX的实验电路，电源两端电压不变且未知，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S1断开时，电压表的示数为U1；当开关S、S1闭合、S1断开时，电压表的示数为U1．则下列四个选项中，RX的表达式正确的是
A．Rx＝R0B．Rx＝R0
C．Rx＝R0D．Rx＝R0
22．小明用两个小灯泡L1、L2按如图所示电路“探究串联电路中的电压关系”。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压。关于在实验过程中出现的情况，下列说法正确的是（ ）
A．测出Uab间电压后，保持b不动，将a改接到c，就可以测出Ubc
B．若实验时电压表示数，可能是a、b之间发生了断路
C．若实验时电压表示数，，则一定是a、b间短路了
D．测ac间电压时电压表的偏转角度一定是测ab间电压表偏转角度的2倍
23．如图所示的工具中，在使用时属于费力杠杆的是
A．羊角锤B．核桃夹子
C．撬棒D．食品夹子
24．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
25．建筑工地上，起重机几分钟内就能把所需的砖送到楼顶，如果通过人力搬运则需要几个小时，两种方式相比较，可知（ ）
A．人力做功多B．起重机做功多C．人力做功快D．起重机做功快
26．如图，用酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是
A．酒精灯中酒精燃烧越充分，酒精的热值越大
B．酒精燃烧放出的热量能全部被试管中的水吸收
C．试管中水的内能是通过热传递的方式增加的
D．橡皮塞被冲开的过程能量转化情况与内燃机的压缩冲程相同
27．一只标有“3V 6W”的灯泡，下列说法中正确的是（ ）
A．该灯泡正常工作电压是6VB．该灯泡正常工作电流是3A
C．该灯泡正常时额定功率是6WD．该灯泡正常工作时的电阻是2Ω
28．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω
29．关于家庭电路及安全用电，下列说法正确的是（ ）
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
C．只有当人体接触带电体时，才可能发生触电事故
D．输电线进户后，先后接总开关、电能表、保险装置
30．下列说法中，符合安全用电要求的是（ ）
A．可以在高压电线附近放风筝
B．使用试电笔辨别火线或零线时，手接触笔尖金属体
C．家中尽量不同时使用多个大功率用电器
D．一旦发生家用电器失火，立即用水扑灭
二、填空题（每空1分，共10题，20分）
31．央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图乙)，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图甲)，这里利用了电流的________效应。己知锡纸条上ab、bc、cd段长度相等，则_______段的电阻最大，因为材料和长度相同时，________越小电阻越大。
32．家用电水杯利用了电流的_______效应.某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为_______Ω。正常工作10min，电水杯消耗的电能为_______J。若把此电水杯接在110 V电路中时，它的实际功率为_______W（假设电阻丝不随温度变化）。
33．为了描述燃料的燃烧特性，我们把燃料_____燃烧放出的热量 Q 与燃料质量 m 的比，叫做这种燃料的热值。在物理学中常用_____来描述不同物质的吸热能力。
34．对人体安全的电压是不高于_____的电压；图中电阻箱的读数是____。
35．物理知识应用：
（1）家用电热器是利用电流的_______效应制成的。
（2）常用的液体温度计是利用_______原理制成的。
（3）电磁继电器是利用_______控制工作电路通断的开关。
36． “节能减排，绿色出行”是每个公民应具备的基本素养．小乔家新买了一辆电动自行车，他利用所学知识对该车进行了测试，他骑车在平直的路面上由静止开始运动，获得如图所示速度和牵引力F随时间t变化的关系图象．已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可知，7～12s电动车受到的摩擦力为_____N； 自行车匀速行驶时，电能转化为机械能的效率为_____．
37．如图甲所示，是小宇“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率PR随电流I变化的关系”的实验电路图，电源电压恒为3V。乙图是根据实验得到的数据在同一坐标系中作出的a、b两条图线。根据图象，反映定值电阻R0的发热功率P0随电流I变化关系的图像是______（选填“a”或“b”），滑动变阻器R的最大功率为_________W。
38．如图所示．当松开小车上拧紧的橡皮筋时，橡皮筋的_____（动能／重力势能／弹性势能）转化为小风扇的________（动能／重力势能／弹性势能）；小风扇转动向右吹风，使小车向左运动，这是因为____。
39．手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是_____（选填“串联”或“并联”）；给充电宝充电时，充电宝相当于电路中的_____（选填“电源”或“用电器”）。
40．火箭发射时用液态氢作燃料，因为液态氢的_____（选填“热值”成“比热容”） 大，燃烧过程将燃料的_____能转化为内能．
三、实验题（每空1分，共2题，15分）
41．如图甲、乙所示是小明探究不同物质的吸热能力的实验装置。
（1）实验中选用相同的电加热器的目的是:_____________________
（2）小明设计的实验步骤如下:
A．在两个同样的烧杯中，分别装入等体积的水和煤油; B．用两支温度计分别测出水和煤油的初温;
C．分别用同样的酒精灯，加热时间相同; D．用温度计分别测出水和煤油的末温。
你认为:步骤A存在的错误是:____________应改为______________
（3）为了使液体能够均匀受热，请你提出一条合理建议:______________________
（4）小明将所测的实验数据记录到如下的实验表格中：
他根据上表中某两组数据绘制的对比图，如图所示。请判断A液体是___________（选填“水”或“煤油”）。
（5）小明测出电加热器两端电压、通过电加热器的电流以及通电时间，依据电功的公式W=_____计算出电加热器消耗的电能，即电加热器的散热Q，并用Q与本实验所测的某组数据计算出了该液体的比热容。请你判断小明用此方法计算出的液体的比热容会_____。（ 选填“偏大”或“偏小”）。
（6）小明同时又探究了不同物质放热能力的实验。他分别用质量相等的水和另一种液体进行了实验，并用图像对实验数据进行了处理，如图所示:实验中，水和另一种液体在相同时间内放出的热量相等.分析图像可以得出: __________物质为水，另一种液体的比热容为________________J/（kg·℃）.
42．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω。
（1）连接电路时开关应_____，电流表的量程应选0～_____A；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；
（_______）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“A”或“B”）端；
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（填“A”或“B”）端移动，使电压表的示数为2.5V；
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W；
（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_____（写出一种即可）。
四、计算题（每题10分，共2题，20分）
43．如图所示，一个电灯上标有“20V 10W”字样，电源电压恒为20V。试求：
（1）电灯的额定电流
（2）电灯的电阻
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值多大？
44．如图所示，电源电压一定，已知灯泡L标有“6V，7.2W”字样（灯丝电阻不受温度影响），R1=10Ω。当S、S1闭合，且滑片P在a端时，灯正常发光：当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。求：
（1）灯泡L的电阻；
（2）灯泡L正常发光5min，消耗的电能；
（3）滑动变阻器Rx的最大值；
（4）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请计算出电路总功率的最小值。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】盛有“铁水”的坩锅放在空气中放热，“铁水”会逐渐凝固。由于铁是晶体，因此凝固过程不断放热，但温度保持在凝固点不变。
故选C。
2、D
【详解】A．分子无规则运动的速度与温度有关，水的汽化速度与温度有关，温度越高水分子运动越快，“外逃”到空气中的速度就越快，选项A正确；
B．冰直接变成水蒸气属于升华现象，由于分子永不停息的做无规则运动，冰块内部的水分子并未停止运动，一段时间后，冰中的水分子“悄悄外逃”到空气中了，选项B正确；
C．气体能够被压缩说明分子间存在间隙，选项C正确；
D．分子之间有相互作用的引力和斥力，固体或液体物质不会自动缩小体积说明组成它们的分了间的斥力大于引力，选项D错误．
3、D
【详解】A．滑片P向左滑动过程中，滑动变阻器连入电路中的电阻变小，由I=可知电路中的电流变大，通电螺线管的磁性增强，故A不符合题意；
B．通电螺线管的磁性增强，GMR的阻值变小，右边电路为灯泡与巨磁电阻串联，电压表测巨磁电阻两端的电压，根据串联分压可知，电压表的示数变小，故B不符合题意；
CD．通电螺线管的磁性增强时，GMR的阻值变小，由I=可知右边电路的电流变大了，所以灯泡会变亮，故C不符合题意，D符合题意。
4、B
【详解】A．开关闭合后，从电路图可以看到，两个灯泡并联，电流表测量的是灯泡的电流，电流表不会损坏，A项不合题意；
B．开关闭合后，电流从正极流出，经过开关，再流到灯泡的右端，然后经导线流到灯泡的右端，经导线流到电流表的右端，流过电流表，最后回负极，这个过程没有流过灯泡，电流很大，会损坏电流表，选项B符合题意；
C．开关闭合后，从电路图可以看到，两个灯泡串联，电流表测的是串联电路的电流，不会损坏电流表，C项不合题意；
D．开关闭合后，从电路图可以看到，两个灯泡并联，电流表在干路，测的是总电流，不会损坏电流表，D项不合题意；
5、A
【解析】A．根据生活经验可知，一节新的7号南孚电池电压为1.5V，故A符合题意；
B．经验证明，对人体安全的电压是不高于36V，故B不符合题意；
C．家庭常用节能灯约为20W左右，家庭电路的电压为220V，所以家用节能灯电流为：
I==0.1A，
故C不符合题意；
D．热机在工作时，一定有能量的损失，故其效率不会达到100%，故D不符合题意。
6、D
【详解】A．功率大的机械，根据可知，如果工作时间较短，那么所做的功也较小，不一定多，A错误；
B．机械使用时，是否省力与机械效率高低没有关系，B错误；
CD．功率大的机械，意味着机械做功较快，单位时间内做的功较多，但是机械效率不一定高，C错误，D正确。
7、B
【详解】A．热传递过程中，传递能量的多少叫热量，热量只能是吸收放出，不能含有或具有，故A错误；
B．物质由液态变为固态是凝固，放出热量，所以内能减少，故B正确；
C．物体吸收热量，温度不一定升高，如晶体熔化不断吸热，温度就不变，但只要吸热内能一定增加，故C错误；
D．夏天洒水降温，利用了水蒸发吸热降温，不是利用水的比热容大，故D错误。
8、D
【详解】ABD．量子卫星与地面控制系统交流、用5G手机上网、北斗卫星导航都是利用电磁波进行的。故AB不正确，D正确。
C．无人自动驾驶汽车行驶也是需要消耗能量，故C错误。
故选D。
9、D
【详解】AB．滑动变阻器决定电阻中的最大电流为1A，电流表决定电路中最大电流为0.6A，灯决定电路中的最大电流为
灯的电阻为
滑动变阻器的最小电阻为
电压表的量程决定电路中最小电流为
滑动变阻器的最大电阻为
故电流表示数变化范围为0.3~0.5A，滑动变阻器的电阻允许调节的范围是4~10Ω，故A错误，B错误；
C．灯泡的最小功率是
故C错误；
D．该电路的最大功率是
故D正确。
故选D。
10、D
【解析】三只灯泡额定功率相同，它们都正常工作时，则它们的实际功率就相同，由工作时间相同，根据公式可知，消耗的电能相同。
故选D。
11、B
【详解】A．一切物体都有内能，0℃的冰块内能也不为零，故A项错误；
B．同一物体，温度升高时，内能增加，故B项正确；
C．内能与物体的温度、质量有关，温度高的物体，质量不确定，其内能不一定大，故C项错误；
D．温度不变，物体内能不一定不变，如冰在熔化过程中，不断吸热，内能增加，但温度不变，故D项错误。
故选B。
12、C
【解析】通常情况下，绝缘体有玻璃、陶瓷、橡胶、塑料、空气、干燥的木棍等；
导体有金属、石墨、酸、碱、盐溶液等．
故C符合题意．
点睛：重点是常见的导体和绝缘体，除了了解导体和绝缘体的以外，也要理解原因，导体能导电是因为导体中含有大量的能够自由移动的电荷，而绝缘体中自由电荷很少，不足以形成电流．
13、C
【详解】用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac =6V．说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故ABD不符合题意，C符合题意。
14、C
【详解】A．电视机不用时应该切断电源，因为其待机时也会消耗电能，切断电源可以节约电能，做法正确，不合题意；
B．离开教室时应该随手关灯，这样可以节约电能，做法正确，不合题意；
C．夏天用空调时，把温度调得很低，这样会很浪费电能，做法错误，符合题意；
D．使用节能灯代替白炽灯可以节约电能，符合节约用电的做法，不合题意．
15、B
【详解】当R1、R2并联在电压为U的电源两端时，由并联电路的电压特点知，两电阻两端的电压均为U，两电阻之比
R1=3R2
通过R2的电流
当把它们串联在电压为4U的电源两端时，由串联电路的特点和欧姆定律可知，电路中的电流
所以通过R2的电流不变，故③正确，此时R2两端的电压
U2=IR2=×R2=U
即串联和并联时R2两端的电压相等，此时R1两端的电压
U1=4U-U=3U
故①错误；
串联和并联时R2两端的电压相等，由P=可知，R2消耗的功率不变，故②正确；
此时两个电阻消耗的总功率
P=4U×I=4U×P2=4×3P1=12P1
故④正确。
故选B。
16、A
【详解】一节干电池的电压是 1.5V；一节铅蓄电池的电压是2V；我国家庭电路的电压是 220V，故A正确。
17、D
【详解】滑动变阻器能改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，题中要求电压表示数变小，说明电压表和滑动变阻器并联；所以，电源在最左端的虚线框内，且下端为正极，这样可以满足如图所示的电流方向；电压表和滑动变阻器并联，则电压表填在中间的虚线框内；电流表和灯泡串联，应填在最右端的虚线框内。故选D。
18、B
【分析】电流流过导体时，导体发热，把电能转化为内能的现象，是电流的热效应；分析各用电器的工作原理然后答题。
【详解】A．抽油烟机主要把电能转化为机械能，不是利用电流的热效应工作的，故A不合题意；
B．电饭煲壶是利用了电流的热效应，把电能转化为内能，从而给煮饭加热，故B符合题意；
C．电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故C不合题意；
D．电视机主要把电能转化为光能与声能，不是利用电流的热效应工作的，故D不合题意。
19、A
【详解】A．导线中电流的迅速变化会在空间激起电磁波，故A说法正确；
B．电磁波的传播不需要介质，在真空中传播速度是3×108m/s，故B说法错误；
C．微波炉是利用电磁波中的微波来加热食物的，可以向外辐射电磁波，过量的电磁波辐射对人体有害，故C说法错误；
D．用电磁波可以传递声音与图像，但会受到其它电磁波的干扰，故D说法错误；
故选A。
20、C
【详解】当手机“电量”所剩无几时，即W一定，由P=W/t可得，W=Pt，要延长使用时间t，则减小总功率P，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的，故应选C．
21、B
【详解】由电路图可知，当开关S、S1闭合，开关S1断开时，R2与Rx串联，电压表测电源两端的电压，即电源电压U＝U1，
当开关S、S1闭合、S1断开时，R2与Rx串联，电压表测Rx两端的电压，即Ux＝U1，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣Ux＝U1﹣U1，
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝=，即：=，
解得：Rx＝R2．
故选B．
22、B
【详解】A．用电压表测ab间的电压，那么与a端相接的是电压表的正接线柱，与b端相接的是电压表负接线柱，如果测出Uab间电压后，保持b不动，将a改接到c，那么电流就会从b端流入，即是从电压表负接线柱流入，正接线柱流出，这样是不能测出Ubc的，A错误；
B．假设a、b之间发生了断路，那么，当电压表并联在a、c两端时，电流往电压表流，那么，这与题干条件相符合，那么可能是a、b之间发生了断路；假设a、b之间发生了短路，那么，这与题干条件不符合，所以不可能是a、b之间发生短路；假设b、c之间发生了断路，那么，这与题干条件不符合，所以不可能是b、c之间发生断路；假设b、c之间发生了短路，那么，，这与题干条件相符合，所以可能是b、c之间发生了短路；综上所述，可能是a、b之间发生了断路，B正确；
C．假设a、b之间发生了断路，那么，这与题干条件不符合，所以不可能是a、b之间发生了断路；假设a、b间发生短路，那么，，这与题干条件相符合，所以可能是a、b间发生短路；假设b、c间发生了断路，那么，，这与题干条件相符合，所以可能是b、c间发生了断路；假设b、c间发生了短路，那么，这与题干条件不符合，所以不可能是b、c间发生了短路；综上所述，可能是a、b间发生短路，也可能是b、c间发生了断路，C错误；
D．如果两灯泡的电阻大小不相等，那么两灯泡两端的电压是不相等的，ac间电压是电源电压，ab间电压是灯L1的电压，那么测ac间电压时电压表的偏转角度不是测ab间电压表偏转角度的2倍，D错误。
23、D
【详解】A．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故A错误；
B．核桃夹子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C．撬棒在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D正确．
24、C
【详解】A．滑下滑梯过程是摩擦生热，该过程中消耗了机械能，产生了内能，故是将机械能转化为内能的过程，故A不符合题意；
B、D．弯折铁丝过程、压缩点火都是通过做功改变内能，是将机械能转化为内能的过程，故B、D不符合题意；
C．内燃机做功冲程过程是消耗内能，产生机械能，故是将内能转化为机械能的过程，故C符合题意．
25、D
【详解】功等于力与力的方向上距离的乘积，把砖运送到楼顶，不管是人力还是起重机，对砖做的功都一样，但是做相同的功起重机用的时间少，所以起重机做功快。
故选D。
26、C
【详解】A．热值属于物体的一种性质，与其种类有关，与是否燃烧充分无关，故A错误；
B．酒精燃烧放出的热量有一部分会流失，有一部分会被试管吸收，故B错误；
C．试管中的水通过吸收酒精燃烧放出的热量，使自己的内能增大，属于热传递，故C正确；
D．橡皮塞被冲开属于内能转化为机械能，能量转化与内燃机的做功冲程相同，故D错误。
27、C
【详解】AC．标有“3V 6W”的灯泡说明灯泡正常发光时的电压是3V，功率是6W，即灯的额定电压是3V，额定功率是6W，故A错误；C正确；
B．由得， 该灯泡正常工作电流是
故B错误；
D．由得， 该灯泡正常工作时的电阻是
故D错误。
故选C。
28、A
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，电源的电压：
U=IR1=0.6A×10Ω=6V，
故BD不符合题意；
当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：
R==30Ω，
因串联电路中总电阻等于各分电阻之和，所以，R2的最大阻值：
R2=R﹣R1=30Ω﹣10Ω=20Ω，
故A符合题意，C不符合题意．
29、A
【详解】A．家庭电路中，控制各个灯具的开关都应安装在相线（火线）上，这样在断开开关时，用电器才不会带电，更安全，故A正确；
B．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故B错误；
C．高压带电体只要人靠近就有触电危险，故C错误；
D．输电线进户后首先接到电能表上，后面依次是总开关、保险装置，故D错误。
故选A。
【点睛】
30、C
【解析】A．在高压电线附近放风筝，风筝极易挂在电线上，一遇到下雨就会受潮，有可能引发线路短路漏电，产生安全隐患，不符合安全用电要求，故A不符合题意；
B．使用测电笔辨别火线或零线时，是用手接触笔尾金属体，而不是接触笔尖金属体，不符合安全用电要求，故B不符合题意；
C．家中尽量不同时使用多个大功率用电， 防止电路电流过大，符合安全用电要求，故C符合题意；
D．生活用水是导体，发现家用电器或导线失火时，用水灭火会造成短路，一定先切断电源再救火，不符合安全用电要求，故D不符合题意。
二、填空题（每空1分，共10题，20分）
31、热 ab 横截面积
【详解】[1]锡纸条通电后发热温度升高燃烧，这是利用了电流的热效应。
[2][3]相同材料和长度的电阻大小跟横截面积有关，横截面积越小，电阻越大，所以ab段电阻最大。
32、热 121 2.4×105 100
【详解】[1]家用电水杯通电后，水的温度会上升，这是利用了电流的热效应；
[2]由题意可知，根据电功率的公式可知，发热元件的阻值为
[3]该水杯标有“220V 400W”字样，那么正常工作10min，电水杯消耗的电能为
[4]电阻丝不随温度变化，那么把此电水杯接在110 V电路中时，它的实际功率是
33、完全 比热容
【解析】[1]热值是能够燃烧的物质的属性，描述燃料的燃烧特性，我们把燃料完全燃烧放出的热量与燃料的质量之比称为热值，用q表示，这是应用了比值定义法；
[2]不同物质的吸热能力是不同的，为了描述不同物质的吸热能力，物理学中引入了比热容。
34、36 2308
【详解】[1]对人体安全的电压是不高于36V的电压。
[2]电阻箱的电阻值为
35、热液体热胀冷缩的电磁铁
【解析】电热器利用了电流的热效应来工作的；液体温度计是根据液体热胀冷缩的性质工作的；电磁继电器中最主要的部分就是电磁铁，它是靠电磁铁的原理来工作的。
【详解】（1）电热器的目的是利用电流来产生热量，所以利用了电流的热效应工作的；
（2）常用温度计的构造原理是液体的热胀冷缩性质；
（3）电磁继电器主要是利用电磁铁控制工作电路通断的开关，通过开关控制电磁铁电流的通断，使电磁铁有无磁性，从而控制被控电路的通断，实现远距离操作和自动控制等功能，它可以用低压电源控制高压电源，弱电流控制强电流等。
故答案为： (1). 热 (2). 液体热胀冷缩的 (3). 电磁铁
【点睛】
此题考查知识面比较广泛，需要学生掌握电磁继电器、常用温度计、电热器的工作原理，是一道学科综合题，重点是掌握基础知识。
36、35 87.5%
【详解】匀速行驶时，电动机输入电压48V，输入电流5A，则电机输入功率为：
；
由图可知，7～12s电动车匀速行驶，牵引力与摩擦是一对平衡力，摩擦力为35N，此时速度为6m/s，则电动机输出功率为：
；
电能转化为机械能的效率为：
．
37、a 2.25
【详解】[1]根据公式，R0的电阻是确定的，当电流增大是，其功率也增大，所以反映定值电阻R0的发热功率P0随电流I变化关系的图像是a。
[2]由图像可知，当R0的电流为3A时，它的功率为9W，则R0的电阻为
由图乙可知，当电流为1.5A时，滑动变阻器的功率最大，此时，R0的电压为
滑动变阻器两端的电压为
滑动变阻器的功率为
此时滑动变阻器的功率就是最大功率，即最大功率为2.25W。
38、弹性势能 动能 力的作用是相互的
【详解】[1][2][3]拧紧的橡皮筋发生了弹性形变，具有弹性势能。橡皮筋在松开的过程中带动 小风扇转动，将橡皮筋的弹性势能转化为小风扇的动能。小风扇转动给空气一个向右的力，由于力的作用是相互的，同时空气给小风扇一个向左的力推动小车向左运动。
39、并联 用电器
【详解】[1]手机移动电源给手机充电过程中，可以单独或同时为手机充电，各手机间互不影响，所以输出端的连接方式是并联。
[2]给充电宝充电时，充电宝消耗电能，将电能转化为化学能，相当于电路中的用电器。
40、热值 化学
【解析】火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以放出更多的热量；
火箭上升时，燃料燃烧将化学能转化为内能．
点睛：热值是燃料的一种特性，由Q=qm可知，燃料的热值越大，在完全燃烧相同质量的燃料时，放出的热量越多．
三、实验题（每空1分，共2题，15分）
41、使被加热物体在相同时间内吸收的热量相同 等体积 等质量 用两只相同的试管装液体，再将两只试管放入同一杯热水中加热 水 UIt 偏大 甲 2.1×103
【详解】(1)[1]相同的电加热器在相同的时间内放出的热量相同，可以使被加热物体在相同时间内吸收的热量相同；
(2)[2][3]水和煤油的密度不同，相同体积下它们的质量不等，而在该实验中应控制被加热物体的质量相同，故步骤A中应将“等体积的水和煤油”改为“等质量的水和煤油”；
(3)[4]为使液体能够均匀受热，可以在加热过程中使用搅拌棒对液体进行搅拌；或用两只相同的试管装液体，再将两只试管放入同一杯热水中加热；
(4)[5]由图可知，在加热时间相同时，A液体温度升高得较低。由于水的比热容比煤油大，在吸收相同热量时，水升高的温度低，所以A液体是水；
(5)[6]计算电功的公式为W=UIt；
[7]因为电加热器放出的热量没有被液体全部吸收，所以用加热器消耗的电能，代替液体吸收的热量会偏大，根据公式c=算出的液体比热容偏大。
(6)[8]水和另一种液体在相同时间内放出的热量相等，由于水的比热容大，水温度降低得少，即水的末温高，所以甲物质为水；
[9]由图可知，在第15分钟时，水温度降低了20℃，另一种液体温度降低了40℃，但它们放出的热量相同，根据Q=cm△t得：
c水m水△t水=c液体m液体△t液体
则：
c液体====2.1×103J/(kg•℃)。
42、断开 0.6 A 1.2 B 0.5 小灯泡断路
【详解】(1)[1]为保护电路，连接电路时，开关应断开；
[2]电路最大电流约为：
I＝＝＝，
故电流表选0～0.6A量程；
(2)[3]电流表选0～0.6A量程，把电流表、灯泡串联接入电路，电路图如图所示：
(3)[4]闭合开关前，图1中滑动变阻器的滑片P应滑到最大阻值处，即A端；
(4)[5][6]由图示电压表可知，电压表量程为0～3V，分度值是0.1V，电压表示数是1.2V，小于灯泡额定电压，要测小灯泡的额定功率，应增大灯的电压减小变阻器的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，故滑片向B端移动，使电压表的示数为2.5V；
(5)[7]由图示可知，灯泡额定电压2.5V所对应的电流是0.2A，灯泡额定功率：
P＝UI＝2.5V×0.2A＝0.5W；
(6)[8]闭合开关，移动变阻器滑片P，小灯泡始终不亮，电路存在断路或灯泡发生短路；电流表无示数，说明电路存在断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外电路不存在断路，则与电压表并联的灯泡断路。
四、计算题（每题10分，共2题，20分）
43、 (1)；(2)；(3)。
【详解】(1)由可得，该灯泡正常发光的额定电流是：
；
(2)由得，电灯的电阻是：
；
(3)由题图可知，当开关S1、S2都闭合时，灯泡与电阻并联；由于电源电压恒为20V，所以此时灯泡正常发光；由可得， 干路的电流是：
；
由并联电路电流特点可知，流过电阻R的电流是：
；
由欧姆定律得，电阻R的阻值是：
。
答：(1)电灯的额定电流是；
(2)电灯的电阻是；
(3)电阻R的阻值是。
44、 (1)5Ω；(2)2160J；(3)40Ω；(4)0.72W。
【解析】(1)灯泡L标有“6V，7.2W”字样，由可得，灯泡L的电阻阻值：
；
(2)灯泡L正常发光5min，消耗的电能：
；
(3)由电路图知，当S、S1闭合，且滑片P在a端时，
Rx=0，
灯正常发光，所以电源电压：
U＝UL＝6V，
当S、S2闭合，R1与Rx串联，P在滑动变阻器中点处时，电流表测电路中的电流，由串联电路特点和欧姆定律可得总电阻：
，
，
；
(4)因为
RL＜R1，
所以当闭合S、S2，并且滑片在b端时，R1与Rx的最大阻值串联，电路的总电阻最大，总功率最小，电路总功率的最小值：
。
答：(1)灯泡L的电阻是5Ω；
(2)灯泡L正常发光5min，消耗的电能是2160J；
(3)滑动变阻器Rx的最大值是40Ω；
(4)电路总功率的最小值是0.72W。
实验序号
液体名称
液体质量m/g
初温t0/℃
末温t/℃
升温△t/℃
加热时间t/min
1
水
100
20
41
21
5
2
水
200
20
31
11
5
3
煤油
100
20
59
39
5
4
煤油
200
20
40
20
5
