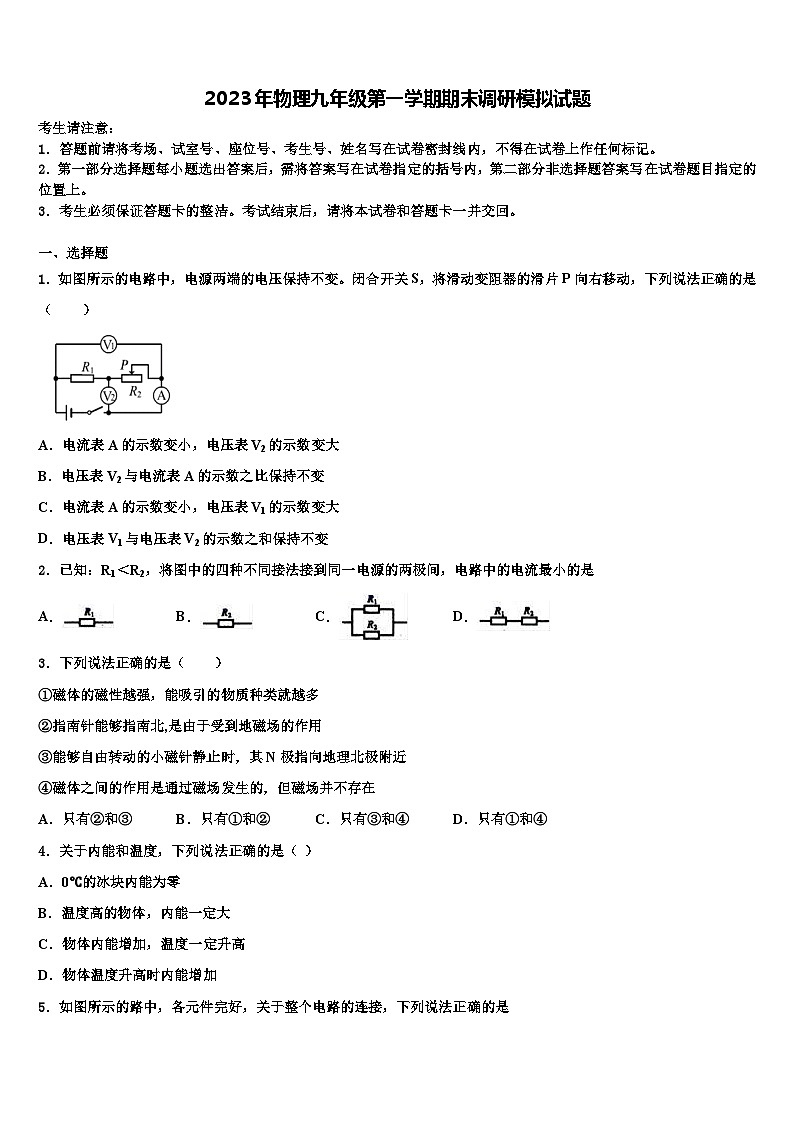

2023年物理九年级第一学期期末调研模拟试题

这是一份2023年物理九年级第一学期期末调研模拟试题，共18页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题
1．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V2的示数变大
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V1与电压表V2的示数之和保持不变
2．已知：R1＜R2，将图中的四种不同接法接到同一电源的两极间，电路中的电流最小的是
A．B．C．D．
3．下列说法正确的是（ ）
①磁体的磁性越强，能吸引的物质种类就越多
②指南针能够指南北,是由于受到地磁场的作用
③能够自由转动的小磁针静止时，其N极指向地理北极附近
④磁体之间的作用是通过磁场发生的，但磁场并不存在
A．只有②和③B．只有①和②C．只有③和④D．只有①和④
4．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零
B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高
D．物体温度升高时内能增加

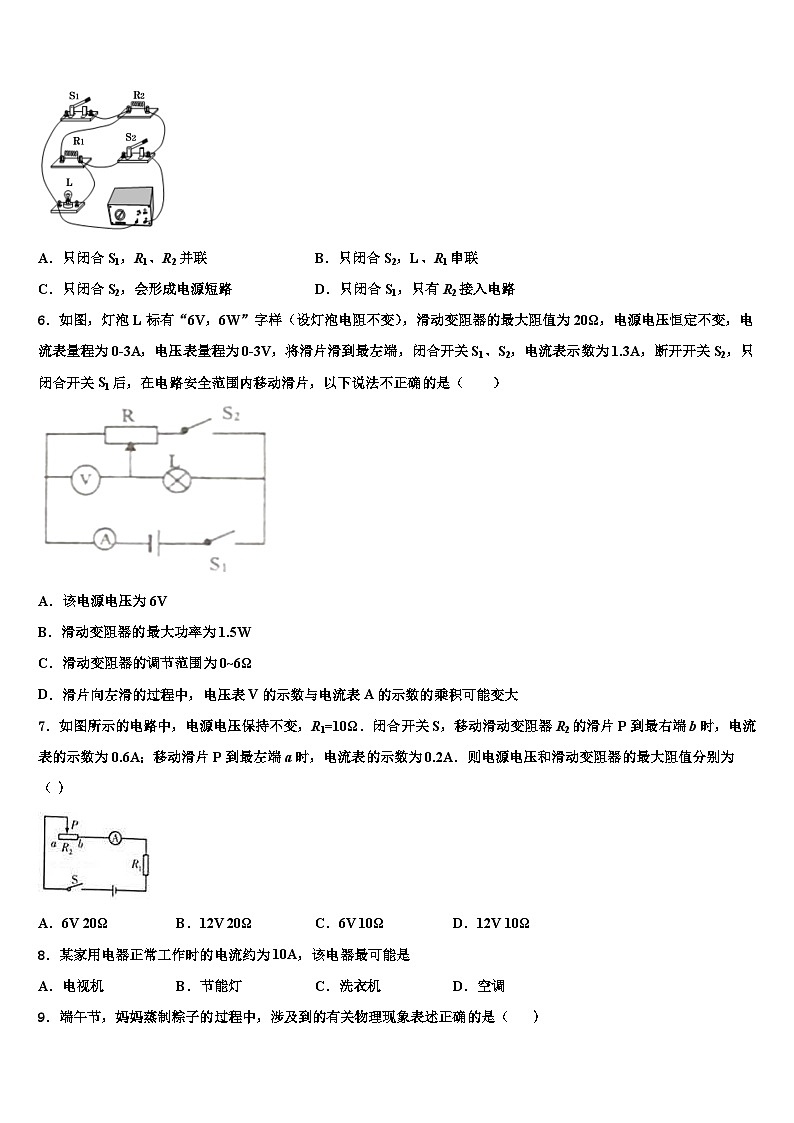

5．如图所示的路中，各元件完好，关于整个电路的连接，下列说法正确的是
A．只闭合S1，R1、R2并联B．只闭合S2，L、R1串联
C．只闭合S2，会形成电源短路D．只闭合S1，只有R2接入电路
6．如图，灯泡L标有“6V，6W”字样（设灯泡电阻不变），滑动变阻器的最大阻值为20Ω，电源电压恒定不变，电流表量程为0-3A，电压表量程为0-3V，将滑片滑到最左端，闭合开关S1、S2，电流表示数为1.3A，断开开关S2，只闭合开关S1后，在电路安全范围内移动滑片，以下说法不正确的是（ ）
A．该电源电压为6V
B．滑动变阻器的最大功率为1.5W
C．滑动变阻器的调节范围为0~6Ω
D．滑片向左滑的过程中，电压表V的示数与电流表A的示数的乘积可能变大
7．如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（ ）
A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω
8．某家用电器正常工作时的电流约为10A，该电器最可能是
A．电视机B．节能灯C．洗衣机D．空调

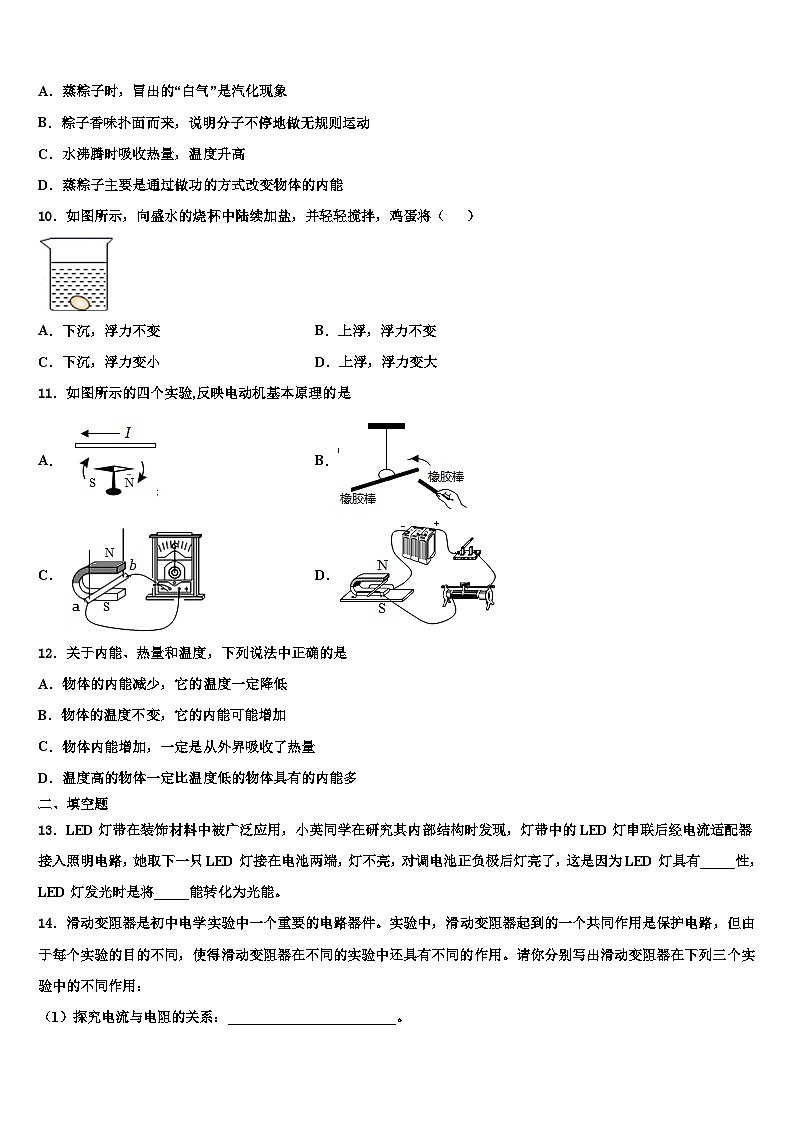

9．端午节，妈妈蒸制粽子的过程中，涉及到的有关物理现象表述正确的是（ ）
A．蒸粽子时，冒出的“白气”是汽化现象
B．粽子香味扑面而来，说明分子不停地做无规则运动
C．水沸腾时吸收热量，温度升高
D．蒸粽子主要是通过做功的方式改变物体的内能
10．如图所示，向盛水的烧杯中陆续加盐，并轻轻搅拌，鸡蛋将（ ）
A．下沉，浮力不变B．上浮，浮力不变
C．下沉，浮力变小D．上浮，浮力变大
11．如图所示的四个实验,反映电动机基本原理的是
A．B．
C．D．
12．关于内能、热量和温度，下列说法中正确的是
A．物体的内能减少，它的温度一定降低
B．物体的温度不变，它的内能可能增加
C．物体内能增加，一定是从外界吸收了热量
D．温度高的物体一定比温度低的物体具有的内能多
二、填空题
13．LED灯带在装饰材料中被广泛应用，小英同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，这是因为LED灯具有_____性，LED灯发光时是将_____能转化为光能。
14．滑动变阻器是初中电学实验中一个重要的电路器件。实验中，滑动变阻器起到的一个共同作用是保护电路，但由于每个实验的目的不同，使得滑动变阻器在不同的实验中还具有不同的作用。请你分别写出滑动变阻器在下列三个实验中的不同作用：
（1）探究电流与电阻的关系：________________________。
（2）“伏安法”测定值电阻器的电阻：____________________。
（3）研究电磁铁磁性强弱与线圈匝数的关系：_________________。
15．如图所示是学习电磁现象过程中做过的几个实验。
（1）如图所示的四个电磁实验中，能够说明“发电机工作原理”的实验是_____。
（2）发电机工作过程中，可以将机械能转化为______能。
（3）如图B所示的实验中，如果导体AB左右摆动，电流表指针不发生偏转的原因可能是______ 。
（4）如图D所示的实验中，如果闭合开关，导体AB没有运动起来的原因可能是______________ 。
16．各种插头的外壳都采用了橡胶、塑料等材料，是因为这些材料都是良好的________（填“导体”“半导体”或“绝缘体”）。电磁继电器就是利用电流的________效应来控制工作电路通断的开关。
三、实验题
17．（8分）某实验小组用伏安法测量小灯泡的电功率，待测小灯泡的额定电压为2.5 V。
（1）请用笔画线代替导线，完成图甲实物电路的连接。（要求：连线不得交叉，电压表量程要正确）
（_________）
（2）检查电路连接无误后，闭合开关S，灯泡不亮，电压表有示数，电流表指针几乎不动。产生这一现象的原因可能是____________________。
（3）故障排除后进行实验，通过移动滑片记录了多组数据，并作了如图乙所示的I－U图像，根据图像可知小灯泡的额定功率为________W。
（4）现将该小灯泡与一个10 Ω的定值电阻串联后接入电压为3 V的电源两端，此时小灯泡的实际功率是________W。
（5）根据图像可知小灯泡的电阻随电压的升高逐渐_______，原因是________________。
18．（8分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
(1)探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是5Ω、10Ω、15Ω、20Ω。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
（________）
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____。
③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为_____A。
④断开开关S，把5Ω的电阻换成用10Ω的电阻，再次闭合开关后，滑片应向_____（填“左” 或“右”）端移动。
(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图（阻值已知），来测量未知电阻的阻值。
①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为。
②_____，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值：_____（用字母表示）。
19．（8分）如图所示，是探究焦耳定律的实验装置。已知R1（1）在实验过程中，通过观察两个U形管中_________的变化来比较电流通过电阻丝产生的热量的多少。
（2）此实验是为了探究电流产生的热量与___________的关系，通电一段时间后，电阻丝______（选填“R1”或“R2”）产生的热量多。
（3）由此实验可得的结论是：___________________________________
（4）若在图所示的装置中串联一个滑动变阻器，还可以探究电流产生的热量与__________的关系
（5）该实验中用到的物理研究方法是控制变量法和___________
四、作图题
20．（8分）请在如图中根据标出的电流方向，把电池组、电流表两个元件符号分别填入电路的空缺处．填入后要求：
①闭合开关，小灯泡L1和L2都能发光；
②小灯泡L1和L2并联连接
21．（8分）请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡。
（______）

五、计算题
22．（10分）冬天浴室里的玻璃镜面在洗完澡后会蒙上一层水雾变得模糊，为了解决这个问题，“创新”小组的同学们设计了一个高、低温两档的加热玻璃电路（如图）。已知电源电压为不变，电热丝，。
(1)当闭合、断开时，电路消耗的功率为多少？
(2)开启高温档，对质量为的玻璃加热，玻璃温度升高了10，这一过程玻璃吸收了多少热量？高温档电路的加热效率为多大？[已知玻璃的比热容约为
23．（12分）为测量某工业液体的密度，设计了如图所示的一套装置：图甲中，直筒型容器的底面积为100cm2，高为 50cm，重为 5N，放置在水平台秤上；图乙中，A 球的体积为 1000cm3，是 B 球体积 的 2 倍，两球用轻质细杆相连，放入甲容器中，恰能悬浮在清水中，现剪断轻质杆，只有一球上浮， 稳定后水对容器底的压强减小了 300Pa；图丙中 C 是弹簧测力计，弹簧测力计和 A、B 球之中上浮 的那个小球，用一轻质无伸缩的细线通过定滑轮相连接。(不考虑滑轮的摩擦及滑轮的重力，g取10N/kg)求：
(1)轻质杆被剪断前后水面的高度差；
(2)被剪断前后轻质杆的拉力差；
(3)按图丙中所示，使上浮的小球浸没在清水中时，容器中水的深度为 30cm，若将容器中的水换为同体积的工业液体，在弹簧测力计拉力作用下使小球浸没在工业液体中，容器对台秤的压强相对于清水中增加了600Pa，求工业液体的密度。
参考答案
一、选择题
1、A
【详解】AC．由题中的电路图可知，两电阻串联，电压表V1测量的是电源两端的电压，电压表V2测量的是两端的电压；电流表测量电路中的电流；当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，由串联电路的分压特点可知，两端的电压变大，即电压表V2的示数变大；接入电路的阻值变大时，电路的总电阻变大，由欧姆定律可知，电路中的电流变小；由于电源两端的电压保持不变，所以电压表V1的示数不变；故A项正确、C项错误；
B．由于电压表V2的示数变大，电流表A的示数变小，所以电压表V2与电流表A的示数之比变大，故B项错误；
D．由于电压表V2的示数变大，电压表V1的示数不变；所以电压表V1与电压表V2的示数之和变大；故D项错误；
2、D
【解析】试题分析：当两个电阻串联时，相当于增加了长度（横截面积和材料相同），串联总电阻大于其中的任意一个；当两个电阻并联时，相当于增加了横截面积（长度和材料相同），并联总电阻小于其中的任意一个，所以，串联时的电阻最大，因为接在同一电源上，电压相等，所以串联时电路中的电流最小，故选D．
考点：电阻的串联；电阻的并联；欧姆定律的应用
3、A
【详解】①磁体的磁性越强，只表示吸引磁性物质的能力强，与能吸引的物质种类多少无关，故①错误；②指南针是小磁针，是由于受到地磁场的作用，所以能够指南北，故②正确；③地理两极和地磁两极相反，地磁场的N极在地理的南极附近，磁感线是从N极出发回到S极的，故小磁针静止时，其N极指向地理北极附近，故③正确；④磁体之间的作用是通过磁场发生的，磁场是一种真实存在的物质，故④错误。故选A。
4、D
【详解】一切物体都具有内能，故A错；内能与物体的质量和温度都有关系，温度高质量小的物体内能也不一定大，故B错；晶体熔化过程中，吸收热量，内能增大，但温度保持不变，故C错；物体温度升高，分子运动加快，内能增加，故D正确；应选D．
5、D
【详解】AD．由图可知，只闭合S1时电路中只有R2，故A错误，D正确；
BC．由图可知，只闭合S2时电路中有且只有L，故B、C错误；
6、D
【详解】将滑片滑到最左端，闭合开关S1、S2，电路图如图所示
此时的电压表被短路，滑动变阻器以最大阻值接入；
断开开关S2，只闭合开关S1，电路图如图所示
A．滑片滑到最左端，闭合开关S1、S2，滑动变阻器以最大阻值和灯泡并联，电流表测干路电流大小为1.3A，因为灯泡电阻不变，根据P=可知
，
则并联电路总电阻为
，
根据U=IR可知
，
即电源电压为6V，故A正确，不符合题意；
B．断开开关S2，只闭合开关S1后，滑动变阻器和灯泡串联，串联电路电流处处相等，总电阻等于各个电阻之和。根据I=可知
，
根据P=I2R可知
，
所以，当RL=R滑时电功率最大，即
RL=R滑=6Ω，
则滑动变阻器最大功率为
故B正确，不符合题意；
C．向右移动滑片滑动变阻器阻值增大，电压表示数也增大，最大达到3V，即此时为允许接入的最大阻值，通过滑动变阻器此时的电流为0.5A，根据R=可知
，
故滑动变阻器的阻值变化范围为0~6V，故C正确，不符合题意；
D．根据BC选项可知，电压表所测为接入滑动变阻器两端的电压，电流为通过滑动变阻器的电流，当电压表示数为3V时，滑动变阻器连入电路的阻值最大，功率最大。向左滑动时电阻减小，滑动变阻器消耗的功率减小，即电压表V的示数与电流表A的示数的乘积变小，故D错误，符合题意。
7、A
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，电源的电压：
U=IR1=0.6A×10Ω=6V，
故BD不符合题意；
当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：
R==30Ω，
因串联电路中总电阻等于各分电阻之和，所以，R2的最大阻值：
R2=R﹣R1=30Ω﹣10Ω=20Ω，
故A符合题意，C不符合题意．
8、D
【解析】用电器正常时的电功率P=UI=220V×10A=2200W．A、电视机的电功率在200W左右，故A不符合题意；B、节能灯的电功率在10W左右，故B不符合题意；C、洗衣机的功率在200W左右，故C不符合题意；D、空调的电功率一般在2000W以上，故D符合题意．故选D．
9、B
【解析】分析：（1）水蒸气遇冷会发生液化现象，液化是形成“白气”的原因；
（2）一切物质的分子都在不停地做无规则运动，这就是扩散现象；
（3）水沸腾时，继续吸热，温度保持不变；
（4）热传递、做功可以改变物体的内能．
解答：A、蒸粽子时，锅里不断冒出的“白气”是液化现象，不是汽化现象，说法错误；
B、粽子香味扑面而来，闻到阵阵香气，这是扩散的现象，说明分子在不停地做无规则运动，说法正确；
C、当水沸腾时，继续吸热，温度保持不变，说法错误；
D、蒸粽子主要是通过热传递改变物体的内能，说法错误．
故选B．
【点睛】考查了与热学有关的几个基本的知识点，注意了与实际例子的联系，重点是分子动理论，难点是“白气”的形成．
10、D
【详解】
向水中加盐，使水的密度增大，因F浮=ρ液V排g，鸡蛋在水中排开水的体积不变，鸡蛋受到的水的浮力增大，当鸡蛋受到的水的浮力大于自重时，鸡蛋将上浮。
故选D。
11、D
【详解】电动机的基本原理是通电导体在磁场中受力的作用．
A．如图为奥斯特实验表明通电导线周围存在磁场；
B．如图为同种电荷相互排斥；
C．如图为电磁感应现象，即闭合电路部分导体切割磁感线产生感应电流；
D．如图为通电导体在磁场中受力的作用，是电动机的基本原理．
12、B
【详解】A．物体的内能减少，它的温度不一定降低，如晶体凝固时内能减少，温度不变，故A不符合题意；
B．物体的温度不变，它的内能可能增加，如晶体熔化过程，故B符合题意；
C．物体内能增加，不一定是从外界吸收了热量，也可能是对他做功，故C不符合题意；
D．物体的内能无法量度，故D不符合题意．
二、填空题
13、单向导电 电
【详解】[1]取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向导电性；
[2]LED灯发光时电能转化成光能。
14、控制电压保持不变 改变电流和电压，多次测量求平均值，减小误差 控制电流保持不变
【详解】(1)[1]探究电流与电阻的关系，应该控制电阻两端的电压相等，即通过调节滑动变阻器，控制电压保持不变；
(2)[2]“伏安法”测定值电阻器的电阻，需要测出多组电流和电压数值，这时滑动变阻器的作用是改变电流和电压，多次测量求平均值，减小误差；
(3)[3]研究电磁铁磁性强弱与线圈匝数的关系时，需要控制电流大小不变，即通过调节滑动变阻器，来控制电流保持不变。
15、A、B 电 电路断路 摩擦力过大
【详解】(1)[1] A．装置中没有电源，即线圈转动时，电路中就会产生感应电流，即电磁感应现象，该过程是将机械能转化为电能的过程，是发电机的工作原理，故A符合题意；
B．B装置中，在外力作用下使导体AB左右运动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B符合题意；
C．C装置是一个电磁铁，通电后有磁性，吸住铁块，是电流的磁效应，不能说明发动机的原理，C不符合题意；
D．D装置中，让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用(或通电导体在磁场中受力),是电动机的工作原理，D不符合题意。
故选AB。
(2)[2]发电机工作过程中，可以将机械能转化为电能。
(3)[3]闭合回路的一部分导体在磁场中做切割磁感线运动，回路中才会产生电流，如图B所示的实验中，如果导体AB左右摆动，电路中没有电流通过，电流表指针不发生偏转，原因可能是电路断路。
(4)[4]通电导体在磁场中受力而运动，闭合开关，导体AB没有运动起来的原因可能是摩擦力过大。
16、绝缘体 磁
【详解】[1]各种插座、插头的外壳都采用了橡胶、塑料等材料，是因为塑料和橡胶是绝缘体，可以防止触电、漏电。
[2]电磁继电器主要是利用电磁铁控制工作电路通断的开关，通过开关控制电磁铁电流的通断，使电磁铁有无磁性，从而控制被控电路的通断，利用了电流的磁效应工作。
三、实验题
17、 灯泡断路 0.75 0.21 增大 随着电压的升高，灯泡的温度会升高
【详解】(1)[1]由图可知，电压表尚未连接，而灯泡的额定电压为2.5V，且电源是两节干电池，其总电压不超过3V，所以电压表所选的量程就是：0~3V，结合题意，电压表应并在灯泡两端，且正接线柱应跟灯泡的右键连接，让电流从正接线柱流入。如图：
(2)[2]此电路是串联连接，且电流表没示数，可能是电路断路了，才造成灯泡不亮，而电压表有示数，那么电压表与电源之间是接通的，所以出现故障的可能是灯泡断路了
(3)[3]由图象知，灯泡的电压为额定电压2.5V时，电流I=0.3A，所以，灯泡的额定功率
(4)[4]灯泡的电阻
电路中的总电阻
此时电路中的电流
灯泡的实际功率
(5)[5][6]随着电压升高，灯泡的电阻将增大。因为灯泡的电阻除了受材料、长度、横截面积的影响外，还受温度的影响。随着电压的升高，灯泡的实际功率会增大，灯泡的温度会升高，于是电阻增大。
18、 定值电阻断路 0.4 右 闭合S、S2，断开S1
【详解】(1)①[1]滑动变阻器的滑片向左滑动时，电流表示数增大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：
；
②[2]闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是定值电阻断路；
③[3]如图丙所示，电流表选用小量程，分度值为0.02A，其示数为0.4A；
④[4]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动；
(2)[5][6]东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图（阻值已知），来测量未知电阻的阻值。①闭合S、S1，断开S2，适当调节滑片的位置，电压表示数为。②闭合S、S2，断开S1，滑动变阻器滑片的位置保持不变，电压表示数为。③在①中，电压表测待测电阻和定值电阻的总电压，在②中，电压表定值电阻的总电压，因此时各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为是，由分压原理有：
；
未知电阻的阻值：
。
19、液面高度 电阻 R2 详见解析 电流 转换法
【详解】(1)[1]电流通过导体产生热量的多少不能直接观察，但电流通过电阻丝产生的热量的多少可以通过液面高度差的变化来反映；
(2)[2]如图，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，根据控制变量法可知，探究电流产生热量跟电阻的关系；
[3]实验中两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧容器中U形管中液面的高度差大，由于R1(3)[4]由实验现象可知，当电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多；
(4)[5]若在原电路中再串联一个滑动变阻器，通过移动变阻器的滑片可改变电路的电流，以其中一个容器的电阻丝（电阻大小不变）为研究对象，当通电相同的时间时，可以探究电流产生的热量与电流的关系；
(5)[6]电流通过导体产生热量的多少不能直接观察，通过液面的高度差得到导体通电后产生热量的多少，用到转换法。
四、作图题
20、
【解析】要使灯泡发光，则电路中必须有电源；如果电源在左侧，根据电流方向可知,下端必须为正极；若右端为电流表则灯泡L2短路、灯泡不发光，不符合题意，所以电源应位于右端，且下端为正极，左端为电流表，两灯泡并联、且都发光；电流从正极出发分支：一支经灯泡L2,另一支经电流表、灯泡L1，然后共同经开关回负极,电路图如图所示：
【点睛】
要使灯泡发光则必须有电源；两只灯泡并联说明每个灯泡独立与电源组成通路，电流表在电路中相当于短路，并且与用电器串联。
21、
【详解】两灯并联，开关S同时控制两盏灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盏灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧接电源负极，如图所示：
五、计算题
22、 (1)；(2)；
【详解】(1)当闭合、断开时，、串联，电路中总电阻为
电路消耗的功率为
(2)闭合开关、时为高温加热模式，只有电阻工作，则玻璃吸收的热量为
电阻产生的热量为
加热效率为
答：(1)当闭合、断开时，电路消耗的功率为；
(2)这一过程玻璃吸收的热量为，高温档电路的加热效率为。
23、 (1)3cm；(2)3N；(3)1.3×103kg/m3 或 1.6×103kg/m3
【详解】(1)由题意可知，轻质杆被剪断前后水对容器底的压强减小了 300Pa；由可得：
(2)水面下降的体积为：
假设轻质杆被剪断前后，A球上浮，则A球露出水面的体积是：
A球排开的体积是：
当A球上浮，最终漂浮时，A球受到的重力等于浮力：
A球完全浸没在水中时，受到的浮力是：
A球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
假设轻质杆被剪断前后，B球上浮，则B球露出水面的体积是：
B球排开的体积是：
当B球上浮，最终漂浮时，B球受到的重力等于浮力：
B球完全浸没在水中时，受到的浮力是：
B球完全浸没在水中时，受到竖直向上的浮力和竖直向下的重力、轻质杆的拉力，所以轻质杆被剪断前后，轻质杆的拉力差是：
综合以上分析，可知轻质杆被剪断前后，轻质杆的拉力差是3N；
(3)假设上浮的小球是A球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
①
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
②
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把①②代入，化简得：
由得，压力的变化量是：
可得：
解得：
假设上浮的小球是B球而且浸没在清水中时，此时水的体积是：
不考虑滑轮的摩擦及滑轮的重力，图中装清水时，弹簧测力计的示数：
容器对桌面的压力：
③
将容器中的水换为同体积的工业液体时，容器对桌面的压力：
④
由于换成同体积的工业液体后，容器对台秤的压强相对于清水中增加了600Pa，可知大于，则压力变化量是：
把③④代入，化简得：
由得，压力的变化量是：
可得：
解得：
答：(1)轻质杆被剪断前后水面的高度差是3cm；
(2)被剪断前后轻质杆的拉力差；
(3)工业液体的密度是或；
