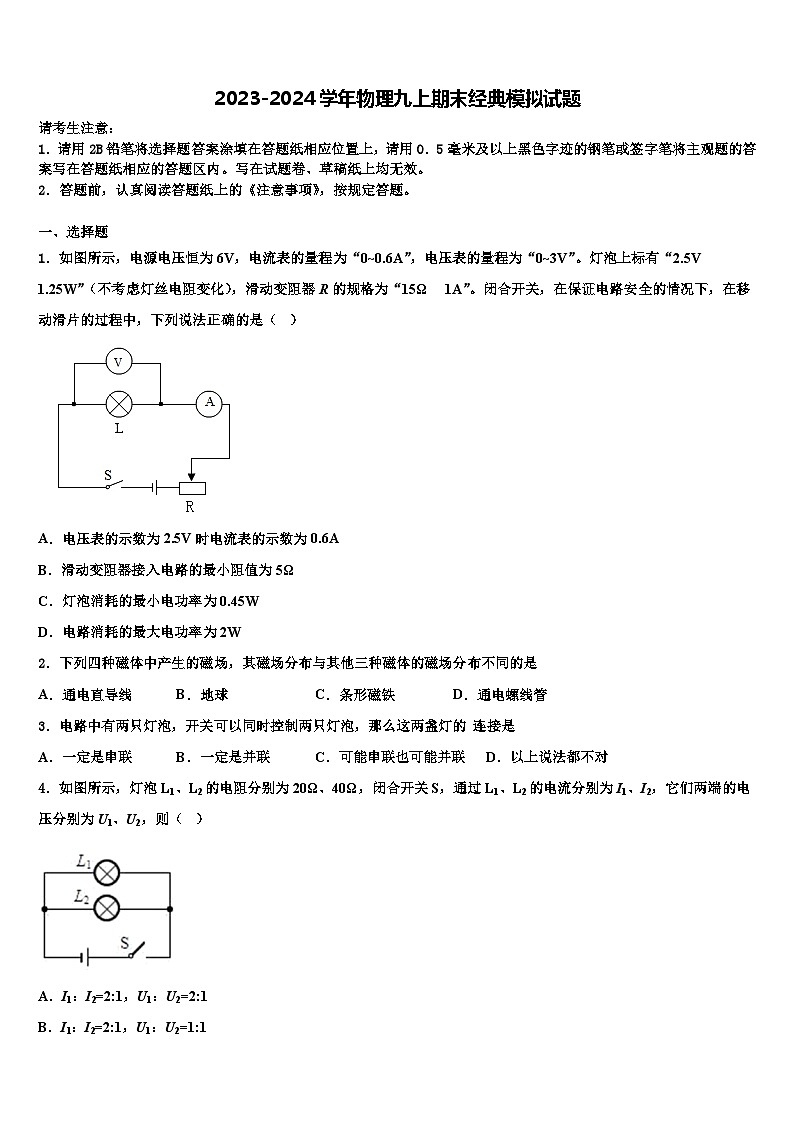

2023-2024学年物理九上期末经典模拟试题

这是一份2023-2024学年物理九上期末经典模拟试题，共16页。试卷主要包含了图中，符合安全用电常识的是等内容，欢迎下载使用。

1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题
1．如图所示，电源电压恒为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“15Ω 1A”。闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（ ）
A．电压表的示数为2.5V时电流表的示数为0.6A
B．滑动变阻器接入电路的最小阻值为5Ω
C．灯泡消耗的最小电功率为0.45W
D．电路消耗的最大电功率为2W
2．下列四种磁体中产生的磁场，其磁场分布与其他三种磁体的磁场分布不同的是
A．通电直导线B．地球C．条形磁铁D．通电螺线管
3．电路中有两只灯泡，开关可以同时控制两只灯泡，那么这两盏灯的 连接是
A．一定是串联B．一定是并联C．可能串联也可能并联D．以上说法都不对
4．如图所示，灯泡L1、L2的电阻分别为20Ω、40Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（ ）
A．I1：I2=2:1，U1：U2=2:1
B．I1：I2=2:1，U1：U2=1:1
C．I1：I2=1:2，U1：U2=1:1
D．I1：I2=1:2，U1：U2=1:2

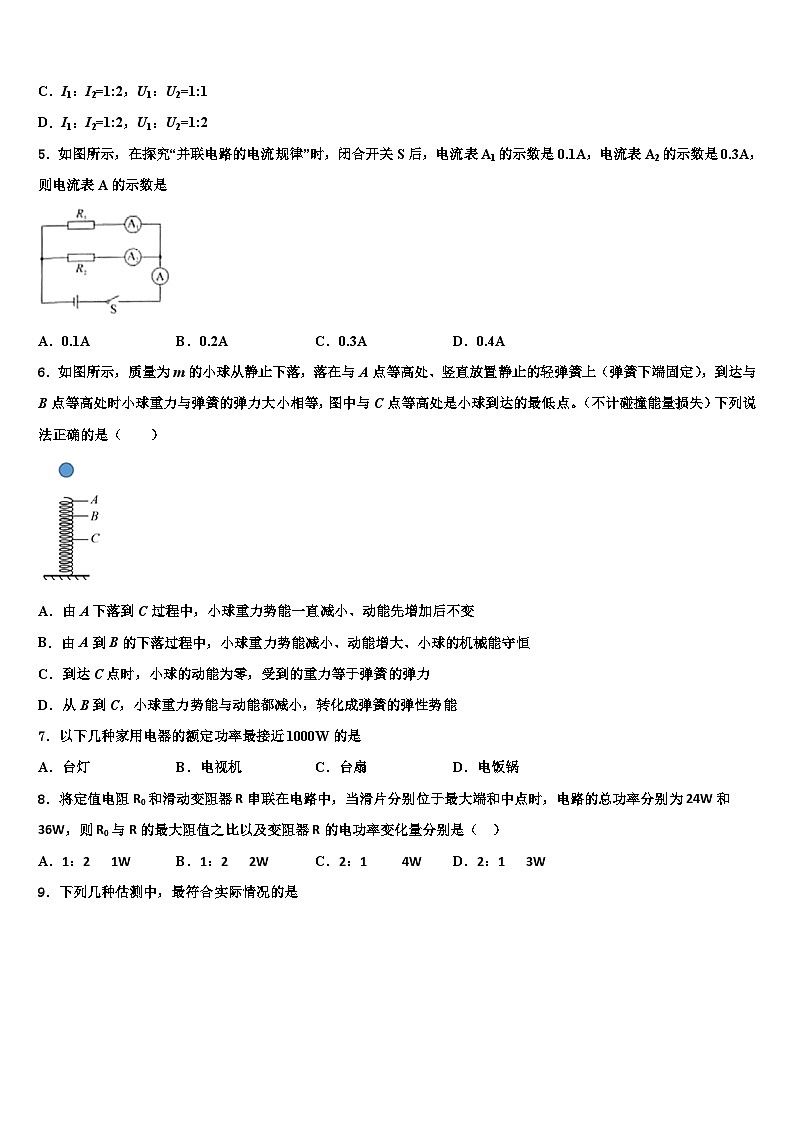

5．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是
A．0.1AB．0.2AC．0.3AD．0.4A
6．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上（弹簧下端固定），到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点。（不计碰撞能量损失）下列说法正确的是（ ）
A．由A下落到C过程中，小球重力势能一直减小、动能先增加后不变
B．由A到B的下落过程中，小球重力势能减小、动能增大、小球的机械能守恒
C．到达C点时，小球的动能为零，受到的重力等于弹簧的弹力
D．从B到C，小球重力势能与动能都减小，转化成弹簧的弹性势能
7．以下几种家用电器的额定功率最接近1000W的是
A．台灯B．电视机C．台扇D．电饭锅
8．将定值电阻R0和滑动变阻器R串联在电路中，当滑片分别位于最大端和中点时，电路的总功率分别为24W和36W，则R0与R的最大阻值之比以及变阻器R的电功率变化量分别是（ ）
A．1：2 1WB．1：2 2WC．2：1 4WD．2：1 3W

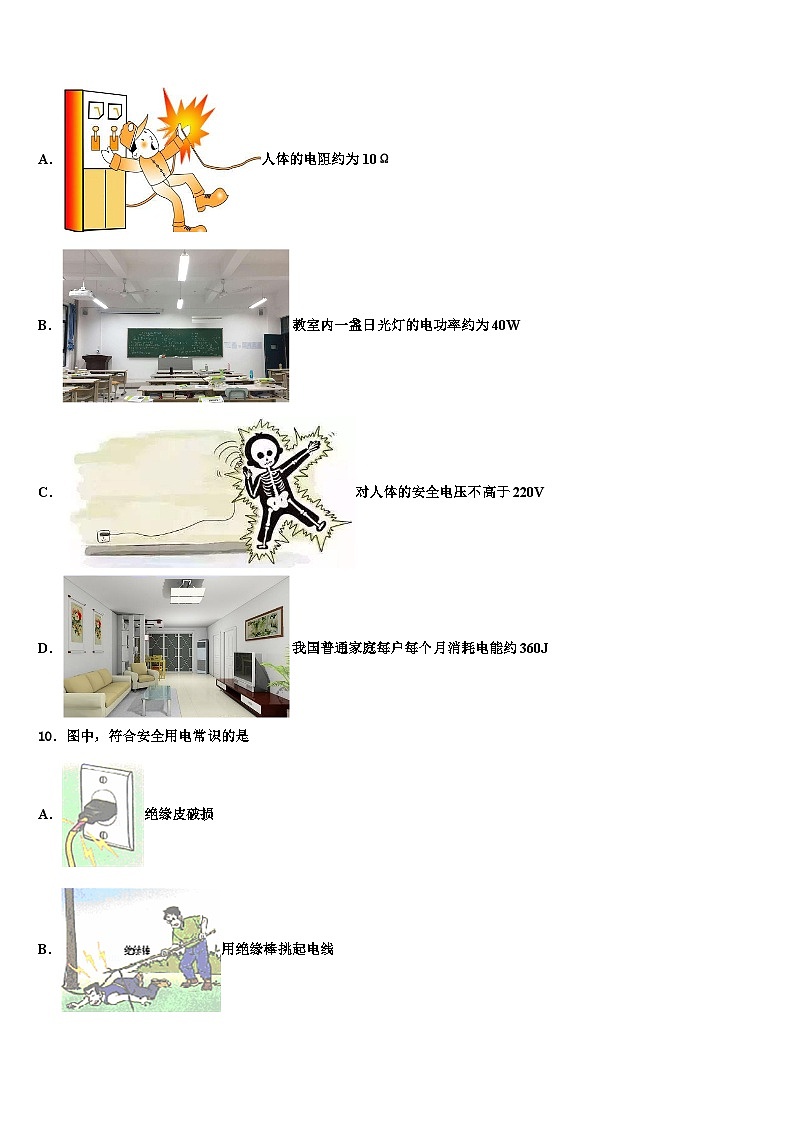

9．下列几种估测中，最符合实际情况的是
A．人体的电阻约为10Ω
B．教室内一盏日光灯的电功率约为40W
C．对人体的安全电压不高于220V
D．我国普通家庭每户每个月消耗电能约360J
10．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
11．如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定。滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（ ）
A．灯泡正常发光时的电流为0.5A
B．灯泡两端的电压为3V时，它消耗的电功率为1.5 W
C．灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D．当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω
12．下列说法符合安全用电的是（ ）
A．家庭电路中可使用任意大功率用电器
B．可用湿手触摸插座
C．金属外壳的用电器要接地线
D．可用铜线代替保险丝
二、填空题
13．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
14．2018合肥国际马拉松赛于2018年11月11日在安徽省合肥市万达乐园广场举行。据测算，一场全程马拉松比赛，运动员身体消耗的能量约为1.2×107J，若焦炭的热值为3.0×107kg，则这些能量需要完全燃烧_________kg的焦炭才能得到。
15．生活中有很多与“粘”相关的现象，教室风扇叶片很容易“粘”灰尘，这是因为风扇与空气摩擦而带电，从而具有了____的性质；两个铅块“粘”在一起能吊起重物是因为______。生活中也有很多与“散开”相关的现象，一滴墨水会在水中“散开”，这是____现象，产生的原因是__；不停的捋塑料细丝，塑料细丝会“散开”变得蓬松，这是因为塑料摩擦带电，而且________。
16．如图所示,图象反映了“某晶体熔化时温度随时间变化”的关系,由图象可知该晶体熔化过程持续了___.min,该晶体的熔点是_ _____________°C．
三、实验题
17．（8分）在小明“测量小灯泡的电功率”的实验中，有如下器材：电源为两节新的干电池，小灯泡额定电压为2.5V，阻值约为10Ω，滑动变阻器上标有“20Ω 1A”字样：
(1)请你在图甲中用笔画线代替导线帮助小明完成电路连接（要求导线不得交叉）；
（______）
(2)连接电路时，小明应让开关处于___状态，滑动变阻器的滑片置于___端（填“A”或“B”）；
(3)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡处_____（选填“短路”或“断路”）；
(4)排除故障后，闭合开关，调节滑动变阻器，使小灯泡正常发光，电流表示数如图乙所示，此时通过小灯泡的电流是_____A，则小灯泡的额定功率是_____W；
18．（8分）小明同学在探究“电流通过导体产生的热量与什么因素有关"时，采用了如图所示的实验装置.请仔细观察甲、乙两图
（1）实验时通过观察两个U形管中__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与______的关系。
（3）在乙图所示的实验中小明把R3换成了3Ω的电阻，此实验还能否探究想要探究的问题并得出结论?_____，（选填 “能”或“不能”）你的理由是_________________________
（4）该实验采取的探究方法是____________________（写一条即可）。
（5）通电一段时间，小明发现其中一个U形管几乎没有现象出现，则出现该情况的原因可能是______.
19．（8分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是______。
(2)假如小聪同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
①______
②______。
(3)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx=______Ω。
(4)若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。
实验步骤如下：
①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U1；
②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U2；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx=______（写出表达式）。
四、作图题
20．（8分）在图中的O里填上适当的电表符号，闭合电键S，使两只灯泡都能发光。
（_______）
21．（8分）请在虚线框内画出实物电路所对应的电路图，并标明各元件对应的字母。
（____）
五、计算题
22．（10分）图甲所示的实验现象说明 ；
图乙所示的实验现象说明 ；
图丙所示的实验现象说明 。
23．（12分）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌，求：
（1）养生壶正常工作时的电阻；
（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间：（c水=4.2×103J/（kg•℃））
（3）用电高峰期，家中只有养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，此时养生壶两端的实际电压。（设养生壶的电阻和加热效率不变）。
参考答案
一、选择题
1、C
【解析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A．电压表的示数为2.5V时灯泡正常发光，根据可得，灯的额定电流：
因串联电路中各处的电流相等，且电流表的量程为0~0.6A，所以，电路中的最大电流（即电流表的最大示数）为
A错误；
B．由可得，灯泡的电阻：
电流最大时，电路中的总电阻：
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
B错误；
C．当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：
灯泡的最小功率：
C正确；
D．该电路的最大功率：
D错误。
2、A
【详解】地球磁场、条形磁铁磁场、通电螺线管磁场相似，中间没有磁性，两端磁性最强。通电直导线磁场分布是以通电直导线为圆心的一个个同心圆，越靠近通电直导线，磁性越强，磁场分布越密，与其他三种磁体磁场不同；
故选A。
3、C
【分析】串联电路的开关控制整个电路，并联电路干路中的开关控制整个电路，两盏灯可以串联连接也可以并联连接，据此分析答题．
【详解】（1）两灯泡串联，开关与灯泡串联接入电路，开关可以控制灯泡L1和灯泡L2同时工作；
（2）两灯泡并联，开关接在干路中，开关可以控制两灯泡同时工作；
因此，串联或并联都可以达到题目中的要求．
故选C．
4、B
【分析】由题意可知，本题考查了并联电路中各支路的电流之比和电压之比，可以根据并联电路的特点以及欧姆定律判断分析
【详解】由图可知，灯L1和L2并联，两端电压相等，所以它们两端的电压之比为
根据欧姆定律可得两灯的电流之比
故选B。
5、D
【详解】由图知道，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，由并联电路的电流规律知道，干路电流等于各支路电流之和，所以，电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A．
6、D
【详解】ABD．下落过程中，高度减小，小球重力势能减小；在OA段，小球的重力势能转化为动能，动能先增大；在AB段，向下的重力大于向上的弹力，合力向下，小球做加速运动，动能逐渐增大，同时弹簧的弹性势能增加； 在BC段，向上的弹力大于向下的重力，合力向上，小球做减速运动，动能逐渐减小，同时弹簧的弹性势能增加； 综上所述，下落过程中小球的动能先增大后减小，到达B点时，小球动能最大；故D正确，AB错误；
C．到达C点时，小球的动能为零；由于在B点时重力等于弹力，C点的弹性形变程度大于B点的形变程度，所以C点的弹力大于B点的弹力，即C点的弹力大于小球的重力，故C错误。
故选D。
7、D
【详解】台灯的功率在几瓦到十几瓦之间，电视机的功率100W左右，台扇功率几十瓦，电饭锅功率1kW左右。故选D。
8、B
【解析】定值电阻R0和滑动变阻器R串联，已知滑片分别位于最大端和中点时，电路的总功率分别为24W和36W，当滑片分别位于最大端和中点时，设电路中的电流分别为I大、I中，
则由P＝UI可得，两种情况下电路中的电流之比：＝＝＝＝，
因电源的电压不变，所以，电流和总电阻成反比，则有：＝＝，
解得：R＝2R0，所以R0：R＝1：2，即R0与R的最大阻值之比为1：2；
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，滑片位于最大端时变阻器与整个电路的功率之比：
＝＝＝＝，
则PR大＝P大＝×24W＝16W﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
同理可得，滑片位于中点时变阻器与整个电路的功率之比：
＝＝＝＝，
则PR中＝P中＝×36W＝18W﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
所以变阻器R的电功率变化量：
△PR＝PR中﹣PR大＝18W﹣16W＝2W．
故选B．
9、B
【详解】A．一般情况下，人体电阻为1000−2000Ω左右，故A不符合实际；
B．教室内一盏日光灯的电功率约为40W，故B符合实际；
C．对人体的安全电压不高于36V，故C不符合实际；
D．普通家庭每个月耗电约为100度=100kW⋅h=3.6×108焦耳，故D不符合实际．
10、B
【解析】试题分析：（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）人体触电的途径有直接触电或间接触电．
解：A、绝缘皮破损后，会使导线外露，会发生触电事故．不合题意．
B、有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源．符合题意．
C、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故．不合题意．
D、电视天线与电线接触，容易发生触电．不合题意．
故选B．
11、D
【详解】A．灯泡正常发光时的电压为6V，由图象可知通过灯泡的电流为1A，故A错误；
B．由图象可知，当灯泡两端的电压为3V时，灯泡中的电流大于0.5A，由P=UI可知，此时灯泡消耗的电功率大于1.5W，故B错误；
C．由图象知，灯泡两端的电压等于6V，此时变阻器分得电压最少，变阻器滑片应在最左端时，故此时变阻器的阻值为零，故C错误；
D．当滑片位于左端时，电路为L的简单电路，此时电路中的电流最大，灯泡两端的电压为电源的电压，由图象可知，电路中的电流最大时，灯泡两端的电压为6V，即电源的电压为6V；当滑动变阻器接入电路的阻值为2.5Ω时，若此时灯丝的阻值为5Ω，因串联电路中总电阻等于各分电阻之和，所以电路中的电流
则灯泡的电功率
PL=I2RL=(0.8A）2×5Ω=3.2W
故D正确。
故选D。
12、C
【详解】A．家庭电路中各用电器是并联的，同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A不符合安全用电原则；
B．水是导体，不能用湿手触摸插座，容易造成触电，故B不符合安全用电原则；
C．家用电器的金属外壳要接地，防止金属外壳漏电，避免发生触电事故，故C符合安全用电原则；
D．因为铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故D不符合安全用电原则；
故选C。
二、填空题
13、粗并3400
【解析】空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W
14、0.4
【解析】若焦炭完全燃烧放出的热量是：，则由知道，需要焦炭的质量是：。
15、吸引轻小物体 分子间有引力 扩散 分子在不停地做无规则运动 同种电荷相互排斥
【详解】[1]带电体具有吸引轻小物体的性质。
[2]两个铅块“粘”在一起，说明分子之间存在引力。
[3][4]滴墨水会在水中“散开”，是因为分子在不停地做无规则运动，这是扩散现象。
[5]塑料细丝摩擦带电，而且都带同种电荷，同种电荷相互排斥，所以细丝会“散开”。
16、6 48
【详解】[1]由图知6至12分钟是该晶体的熔化过程，熔化过程持续了6min；
[2]熔化过程中需吸收热量温度不变，其熔点为48°C．
三、实验题
17、见解析所示 )断开 B 断路 0.28 0.7
【详解】(1)[1]电源为两节新的干电池电压为3V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：
(2)[2][3]连接电路时为保护电路安全，应让开关处于断开状态，同时滑动变阻器的滑片置于阻值最大处的B端；
(3)[4]若灯泡短路，灯泡不亮，电压表示数为0，电路为通路，电流表有示数；若灯泡断路，灯泡不亮，电流表无示数，电压表串联在电路中测电源电压，电压表有示数，故出现这一故障的原因可能是小灯泡处断路。
(4)[5]如图乙所示，电流表选用小量程，分度值为0.02A，此时通过小灯泡的电流是0.28A。
[6] 小灯泡的额定功率是
P=UI=2.5V×0.28A=0.7W
18、液面高度差 电阻 能 把R3换成3Ω的电阻，仍然能使通过R1与R2的电流不同 控制变量法或转换法 空气盒有可能漏气
【详解】(1)[1]电流通过导体产生热量的多少不能直接观察，但可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)[2]如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，根据控制变量法可知，探究的是电流产生热量跟电阻的关系；
(3)[3][4]在乙电路中，R1与R2的阻值相同，但有R3与R2并联，能使通过R1与R2的电流不同，根据控制变量法可知，该装置探究电流产生热量跟电流的关系。把R3换成3Ω的电阻，仍然能使通过R1与R2的电流不同，所以仍然能完成想要探究的问题。
(4)[5]由以上分析可知，该实验采用了控制变量法和转换法。
(5)[6]其中一个U形玻璃管中液面高度几乎不变，说明与此相连的空气盒有可能漏气。
19、 电源电压过大 选用电流表量程太小 8
【详解】(1) [1]根据欧姆定律知，伏安法测电阻实验的原理是其变形式。
(2)[2][3]通过“试触法”，发现电流表的指针迅速摆动到最大刻度，可能是电流表的量程偏小或者是电源电压过大造成的。
(3)[4]滑动变阻器R与被测电阻Rx串联，电流表测电路的电流，电压表测被测电阻Rx两端的电压，由图乙、丙可知，，，则此时滑动变阻器的阻值
(4)[5]将滑动变阻器滑到a端，滑动变阻器阻值为零，闭合开关S，读出电压表的读数，记为U1，即U1为电源电压；将滑动变阻器滑到b端，闭合开关S，电压表测量被测电阻Rx两端的电压，读出电压表的读数为U2，滑动变阻器的最大值为R，则电路中电流为
则被测电阻Rx的阻值为
四、作图题
20、
【详解】中间的电表在干路，所以是电流表，上边的电表与灯泡串联，所以是电流表，下边的电表与灯泡并联，是电压表。如图所示：
21、
【分析】根据实物图分析电路结构，明确各电路元件的连接方式，再画出电路图。
【详解】由实物图可知，两灯并联，开关S1在干路上控制整个电路，开关S2在L2支路，A1在干路上，A2在L1支路上，由此画出电路图如图所示：
五、计算题
22、分子在不停地做无规则的运动；分子之间有引力；温度越高，分子运动越剧烈.
【解析】试题分析：图甲中密度大的二氧化氮会进入上方空气瓶中，说明分子在不停地做无规则的运动；
图乙中两铅块挤压后不易分开，说明分子之间有引力；
扩散现象是由于分子做无规则运动引起的，温度越高，扩散越快，说明温度越高，分子运动越剧烈.
考点：分子动理论及应用；分子热运动及分子动理论.
23、（1）48.4Ω（2）300s（3）200V
【解析】（1）由P=可得，养生壶正常工作时的电阻是：R==═48.4Ω。
（2）水吸收的热量是：
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（85℃-20℃）=2.73×105J，
由η=知道，养生壶消耗的电能是：W===3×105J，
由P=知道，养生壶工作时间是：t===300s；
（3）在用电高峰时，养生壶仍然将1kg水从20℃加热到85℃，水吸收的热量不变，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
则养生壶的实际功率是：P实===W，
养生壶的电阻不变，由P=可得实际电压是：U实===200V。
型号
CH--M16
额定电压
220V
频率
50Hz
额定功率
1000W
容量
1.2L
