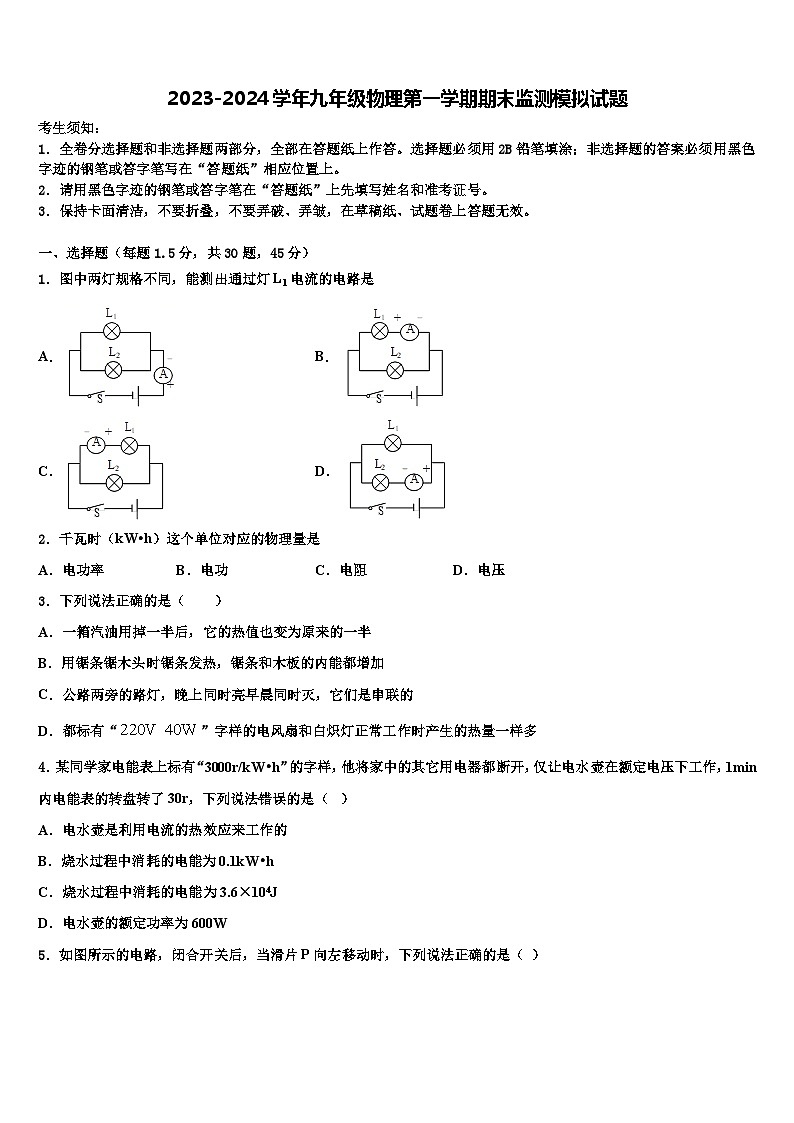

2023-2024学年九年级物理第一学期期末监测模拟试题

这是一份2023-2024学年九年级物理第一学期期末监测模拟试题，共24页。

2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．图中两灯规格不同，能测出通过灯L1电流的电路是
A．B．
C．D．
2．千瓦时（kW•h）这个单位对应的物理量是
A．电功率B．电功C．电阻D．电压
3．下列说法正确的是（ ）
A．一箱汽油用掉一半后，它的热值也变为原来的一半
B．用锯条锯木头时锯条发热，锯条和木板的内能都增加
C．公路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．都标有“”字样的电风扇和白炽灯正常工作时产生的热量一样多
4．某同学家电能表上标有“3000r/kW•h”的字样，他将家中的其它用电器都断开，仅让电水壶在额定电压下工作，1min内电能表的转盘转了30r，下列说法错误的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为0.1kW•h
C．烧水过程中消耗的电能为3.6×104J
D．电水壶的额定功率为600W

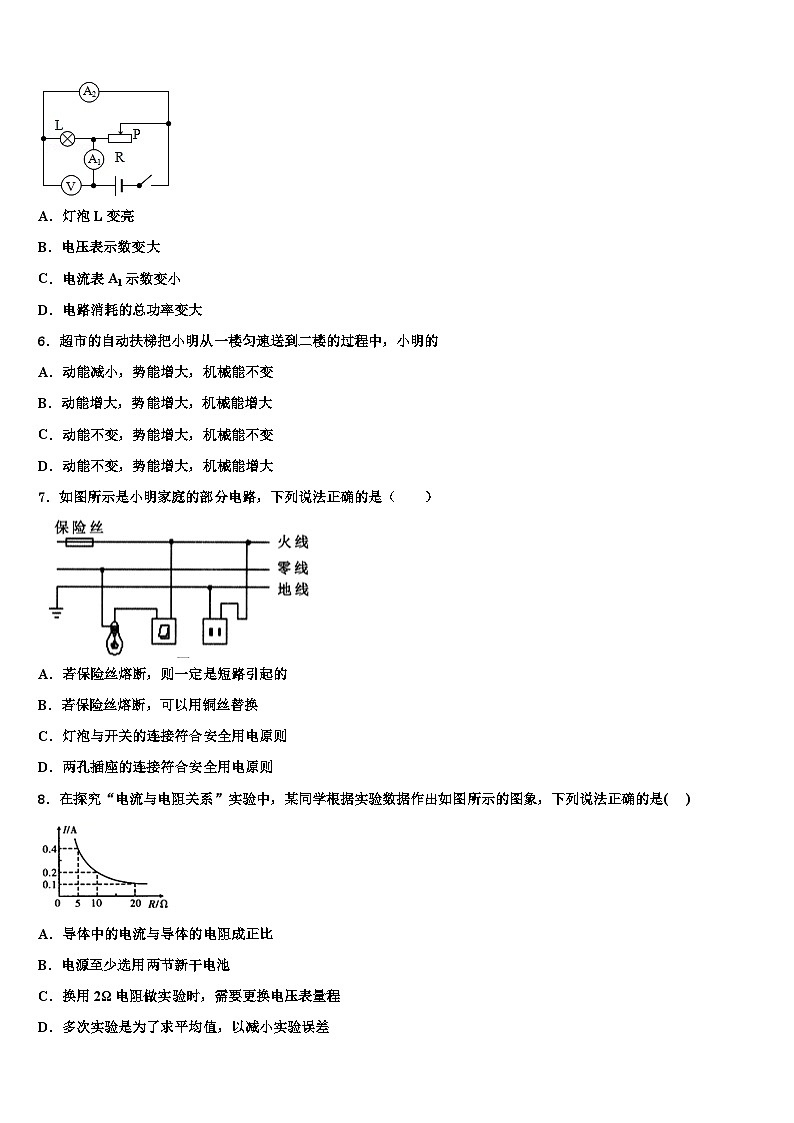

5．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
6．超市的自动扶梯把小明从一楼匀速送到二楼的过程中，小明的
A．动能减小，势能增大，机械能不变
B．动能增大，势能增大，机械能增大
C．动能不变，势能增大，机械能不变
D．动能不变，势能增大，机械能增大
7．如图所示是小明家庭的部分电路，下列说法正确的是（ ）
A．若保险丝熔断，则一定是短路引起的
B．若保险丝熔断，可以用铜丝替换
C．灯泡与开关的连接符合安全用电原则
D．两孔插座的连接符合安全用电原则
8．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差

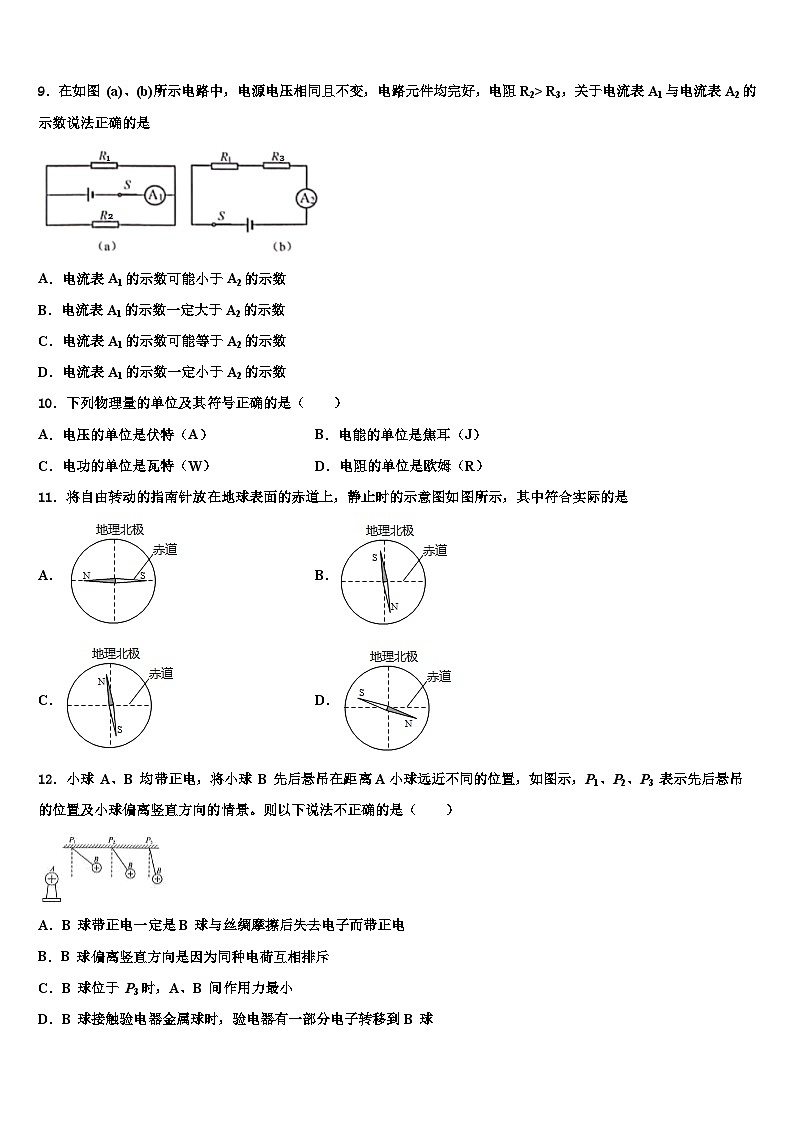

9．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2> R3，关于电流表A1与电流表A2的示数说法正确的是
A．电流表A1的示数可能小于A2的示数
B．电流表A1的示数一定大于A2的示数
C．电流表A1的示数可能等于A2的示数
D．电流表A1的示数一定小于A2的示数
10．下列物理量的单位及其符号正确的是（ ）
A．电压的单位是伏特（A）B．电能的单位是焦耳（J）
C．电功的单位是瓦特（W）D．电阻的单位是欧姆（R）
11．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图所示，其中符合实际的是
A．B．
C．D．
12．小球 A、B 均带正电，将小球 B 先后悬吊在距离A小球远近不同的位置，如图示，P1、P2、P3 表示先后悬吊的位置及小球偏离竖直方向的情景。则以下说法不正确的是（ ）
A．B 球带正电一定是B 球与丝绸摩擦后失去电子而带正电
B．B 球偏离竖直方向是因为同种电荷互相排斥
C．B 球位于 P3时，A、B 间作用力最小
D．B 球接触验电器金属球时，验电器有一部分电子转移到B 球
13．铜的比热容是铅的的3倍．质量相同的铜块和铅块，若它们升高的温度之比为1∶2，则它们吸热之比为
A．2∶3B．3∶2C．6∶1D．1∶6
14．2019年10月国庆大阅兵中无人侦察机-8首次公开亮相，下来说法正确的是（ ）
A．无人侦察机-8在飞行时，机翼上方空气流速小，压强大
B．飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下
C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量1.5t，在空中飞行时受到的重力的为1500N
15．有四位同学分别将线圈、小灯泡、微型直流电动机、电阻与一节干电池串联，制成通断路检测器，用它检查导线内部是导通还是断开，如图所示。使用时将P、Q接在待测导线两端，你认为不能直接反映检测结果的是
A．
B．
C．
D．
16．电工师傅在帮某个家庭检修电路故障时，用一盏标有“220 V 40 W”的完好灯泡L0（检验灯泡）取代保险丝接入电路，如图所示．电工师傅将其它用电器都断开，只保留了L1、L2两个灯泡所在支路，并经过一系列的操作，确定了故障是L2发生了短路．则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是
A．只闭合开关S，L0正常发光
B．只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗
C．只闭合开关S、S2时，L0正常发光，L2不发光
D．同时闭合三个开关，L0正常发光，L1和L2均不发光
17．小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变．光敏电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小．当电流表示数减小到某一值时，装置报警．开关S闭合后，当有烟雾遮挡射向R的激光时，下列说法正确的是
A．电流表的示数增大
B．电压表的示数变小
C．若增大R0的阻值，烟雾报警浓度降低
D．R消耗的电功率不变
18．如图所示，粗糙的弧形轨道固定在地面上，轨道平面竖直，一小球由A点以一定的速度v沿轨道滚下，经另一侧与A等高点B后到达最高点C，下列分析正确是（ ）
A．整个过程中支持力对小球做了功
B．小球在A点的惯性比在C点的惯性大
C．小球在A点的动能比在B点的动能大
D．小球在A点具有的机械能等于它在C点具有的机械能
19．欢欢设计的一个用于烘焙的测重秤，如图所示是它的工作原理图，其中弹簧上端可以放置物体，它和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为保护电阻．电源电压保持不变，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，有关秤的工作原理图说法正确的是
A．物体重力越大，该电路消耗的功率越大
B．测重秤显示表是用电流表改装而成的
C．测重秤显示表是用电压表改装而成的
D．连入电路的R2的阻值随物体重力的增大而减小
20．如图是电吹风的电路图，以下说法正确的是（ ）
A．当选择开关位于时，电吹风吹冷风
B．当选择开关位于时，电吹风吹热风
C．吹热风时，电动机与电热丝是串联的
D．当选择开关位于时，电吹风总功率最大
21．如图所示电路中，电源电压为，电阻为10Ω。闭合时电阻每分钟消耗电能，则灯泡的额定电压不能小于（ ）
A．B．C．D．
22．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大
23．小明按图甲所示的电路进行实验，当闭合开关后，两灯都正常工作，通过L2灯的电流为0.5A，电压表V1和V2的指针位置完全一样，如图乙所示，(不考虑温度对灯丝电阻的影响)则下面说法中不正确的是( )
A．L1灯的额定电压为8V，额定功率为4W
B．L1、L2两灯的电阻之比为4:1
C．L2在10min内产生的热量是3000J
D．若把两灯并联后接到某一电源上，在保证某一电灯正常发光的前提下，电路消耗的最大功率为1.25W
24．用毛皮摩擦过的橡胶棒带上了负电荷，这是由于摩擦时橡胶棒（ ）
A．失去了一些质子B．失去了一些正电荷
C．得到了一些电子D．得到了一些原子核
25．如图是去年我区冬天某天天气预报的信息图片，关于图片中信息的解释正确的是
A．雨的形成是汽化现象
B．雪的形成过程中会放出热量
C．预报的最低气温读作“摄氏零下1度”
D．可以用体温计来测我区该天的气温
26．运动员从高空竖直向下跳伞，人（包括装备）的质量为90kg.只考虑人受到重力和空气阻力，下落时的速度一时间图线如图所示，g=10N/kg. 人（包括装备）所受重力，在第20s到第30s，第40s到第50s这两个过程中，做功分别为W20-30、W40-50，功率分别为P20-30、P40-50，则
A．W20-30=4.5×104JB．P20-30=5.4×106W
C．W20-30=W40-50D．P20-30>P40-50
27．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．B．C．D．
28．如下图所示的电路中，电源电压保持不变。开关S闭合，将滑动变阻器的滑片P向右移动的过程中，下列正确的是（ ）
A．电流表A1的示数变大，A的示数不变
B．电流表A的示数变大，电压表V的示数不变
C．电流表A1的示数不变，电压表V的示数不变
D．电流表A1的示数变小，A的示数变大
29．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( )
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A．B的电压之比为5:4
C．A和B并联在电压为2.5V的电源两端，A．B的电功率之比为5:4
D．当A和B串联，两者电阻相同时，电源电压为3V
30．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
二、填空题（每空1分，共10题，20分）
31．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“检验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1 ____（选填“正常”、“短路”或“断路”），只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2______（选填“正常”、“短路”或“断路”），只闭合S、S3，若L不亮，说明L3_______（选填“正常”、“短路”或“断路”）。
32．向一杯清水中滴入几滴红墨水，过一会儿，清水渐渐变成红色，这是______现象；温度越高，______越快。
33．冬天孩子们围着火炉取暖，这是利用___________的方式获取内能；而远离火炉的孩子同时还要靠双手反复摩擦让手感到温暖，这是利用_________的方式增加了手的内能。
34．小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费____元．1度电可使一盏“220V 20W”的灯正常工作____h；这盏灯正常工作10h，电能表的铝盘转____转．
35．小明在没有滑动变阻器的情况下用同一电路测量某定值电阻的阻值，先分别用实验室的电压表和电流表大量程测得电压为2.2V、电流为0.2A，后分别改用小量程测得电压为2.4V、电流为0.22A，则测量结果应记电压为_____V，电流为_____A，算出电阻值为______Ω（结果保留一位小数）。
36．某物理兴趣小组通过实验测量两电阻A和B的阻值，得到每个电阻的电流与其两端电压的关系如图所示。现将两个电阻并联接入电路中，则流过电阻A与B的电流之比为______；若把两个电阻串联接入电路中，则电阻A与B电压之比为_______。
37．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
38．验电器的工作原理是________．与丝绸摩擦过的玻璃棒带________电荷，若将这根玻璃棒接触某个已经带电的验电器，验电器金属箔张开角度增大，则该验电器原来带________电荷．
39．如图所示，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将_____（选填“变大”、“不变”或“变小”），电流表的示数将_____（选填“变大”、“不变”或“变小”），灯泡L2将会_____（选填“变亮”、“变暗”或“熄灭”）．
40．（1）杨琦同学上学途中有一个较长的坡，他每次骑自行车上学时，为了能顺利骑到坡顶，在坡下就会加速蹬自行车，请你解释他这样做的目的；________
（2）有一次杨琦同学快到坡顶时感觉骑不动了，于是他改用在坡上慢慢地走S形，最终也顺利骑到了坡顶，这又是为什么?________
三、实验题（每空1分，共2题，15分）
41．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。

（1）实验中通过电磁铁_______判断电磁铁磁性的强弱，这一方法体现了转换的思想。
（2）比较乙、丙两图可知：线圈匝数相同时，电流越______（选填“大”或“小”）磁性越强。
（3）根据图丁可以得出的结论是：__________—定时，匝数越多，磁性越强。
42．小明在做“测量小灯泡的额定功率”的实验时，连接的实物电路图如图甲所示，其中小灯泡L的额定电压为2.5V，额定功率小于1.5W。
(1)请用笔画线代替导线把电路连接完整（不能与其他导线交叉），要求：滑动变阻器的滑片P向右移动时，小灯泡L变亮。
（____）
(2)连接好电路后，闭合开关S，发现电压表的示数为2.2V，电流表指针的位置如图乙所示，此时小灯泡L的实际功率为_____W。若要测出小灯泡L正常发光时的电功率，接下来要进行的正确操作是：_____。
(3)小明想用此电路来进一步探究电流和电压的关系，请你分析说明此电路不妥的原因。_____。
四、计算题（每题10分，共2题，20分）
43．如图所示，闭合开关，当滑片P移动到最左端a处时，电压表示数为6V，电流表示数为0.6A：当滑片P移动到最右端b处时，电压表示数为2V。电源电压保持恒定，求：
(1)电源的电压；
(2)的阻值；
(3)滑动变阻器的最大阻值。
44．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A1的示数为0.1 A．
求：
(1)电源电压U；
(1)电阻R1的阻值；
(3)通电10 s，电流通过电阻R1做的功W1．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．电流表位于干路正进负出，测干路电流，不符合题意；
B．电流表与灯L1串联，但正负接线柱接反，不符合题意；
C．电流表与灯L1串联，且正进负出，能测通过灯L1电流，符合题意；
D．电流表与灯L2串联，且正进负出，能测通过灯L2电流，不符合题意。
2、B
【解析】A、千瓦时（kW•h）不是电功率的单位，千瓦是电功率的单位；故A错误；
B、千瓦时（kW•h）是电功的常用单位；故B正确；
C、千瓦时（kW•h）不是电阻的单位，欧姆是电阻的单位；故C错误；
D、千瓦时（kW•h）不是电压的单位，伏特是电压的单位；故D错误；
3、B
【详解】A．热值属于物质的性质，与质量无关，则用掉一半后，热值大小不变，故A错误；
B．用锯条锯木头时由于摩擦起热，锯条和木板的温度都会升高，则内能均增大，故B正确；
C．公路两旁的路灯，若某一个损坏，其他依旧发光，则可知路灯能独立工作，为并联，故C错误；
D．风扇与白炽灯功率相同，但并不都是纯电阻且不知道工作时间，无法比较产生热量多少，故D错误。
故选B。
4、B
【详解】A．电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，A正确，故A不符合题意；
BC．3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转30r，消耗的电能：
W＝kW•h＝0.01kW•h＝3.6×104J，
故B错误，符合题意；C正确，不符合题意；
D．电水壶正常工作的时间
t＝1min＝60s，
电水壶的实际功率：
P＝＝＝600W，
因为电水壶在额定电压下工作，所以电水壶的额定功率：
P额＝P＝600W，
故D正确,不符合题意。
故选B。
5、D
【解析】由图可知电压表测电源电压，滑动滑片时电压表示数不变，B错；电流表A1测干路电流，当滑片左移时，滑动变阻器阻值变小，又滑动变阻器和灯泡并联，所以电路总电阻变小，则干路电流变大，即A1示数变大，C错；由P=UI可知总功率变大，D对；灯泡并联在电源两端，由可知灯泡消耗功率不变，其亮度不变，A错．故选D .
点睛：对于动态电路分析，关键点是分析清楚电路连接情况，各电表测量的物理量．
6、D
【详解】自动扶梯把小明从一楼匀速送到二楼，小明的质量不变，速度不变，则动能不变；同时高度增大，重力势能增大。动能不变，势能增大，因机械能等于动能与势能的总和，所以小明的机械能增大。故选D。
7、C
【详解】A．若保险丝熔断，那么是电路中的电流过大，可能是电路短路，也可能是用电器总功率过大，A错误；
B．若保险丝熔断，不可以用铜丝替换，因为铜丝熔点很高，当电流过大时，不能熔断，起不到保护作用，B错误；
C．从图中可以看到，火线先接开关，再接灯泡，而中间顶部金属接火线，螺纹接零线，这种连接符合安全用电原则，C正确；
D．两孔插座的连接要求是左零右火，左端接零线，右端接火线，但是图中的左端接地线，这连接不符合安全用电原则，D错误。
故选C。
8、B
【详解】A．由图可知，导体两端的电压不变，导体中的电流与导体的电阻成反比，故A错误；
B．由图可知，这个不变的电压为：
U＝IR＝0.4A×5Ω＝2V；
电源至少选用两节新干电池（3V），故B正确；
C．换用2Ω电阻做实验时，控制电阻的电压不变，故不需要更换电压表量程，故C错误；
D．多次实验是为了得出普遍性的规律，故D错误．
9、B
【详解】闭合电键S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路中的电流；，由（b）电路图可知，R1与R3串联，电流表A2测电路中的电流；电流表A2示数：，所以，I1＞I2，电流表A1的示数大于A2的示数．
10、B
【详解】A．电压的主单位是伏特（V），故A错误；
B．焦耳（J）是电能的主单位，故B正确；
C．电功的主单位是焦耳（J），故C错误；
D．电阻的主单位是欧姆（Ω），故D错误。
故选B。
11、C
【详解】地磁北极在地理的南极附近，地磁南极在地理的北极附近；指南针静止时N极指向为磁场的方向，因此在赤道上的指南针静止时，其N极指向地磁南极，也就是地理北极．只有C正确．
12、A
【详解】A．B 球失去电子而带正电，但它并不一定和丝绸发生了摩擦，也有可能是其它物体，故A不正确，符合题意；
B．B 球偏离竖直方向是因为同种电荷互相排斥，故B正确，不符合题意；
C．B 球位于 P3时，AB球之间距离最远，作用力最小，故C正确，不符合题意；
D．B 球接触验电器金属球时，验电器有一部分电子转移到B 球，所以验电器的金属指针也带正电，故D正确，不符合题意。
故选A。
13、B
【解析】铜的比热容是铅的比热容的3倍．质量相同的铜块和铅块，若它们升高的温度之比为1∶1，它们吸热之比为3∶1．
14、C
【详解】A．由于机翼设计成上凸下平，则相同时间空气经过上表面的路程比下表面较长，所以，空气经过上表面的速度比下表面的大，而流速大的地方压强小，故A错误；
B．飞机关闭发动机仍向前滑行一段距离，是因为本身具有惯性，而不是受到惯性的作用，故B错误；
C．飞机喷气发动机对空气的作用力与空气对发动机的力，是一对相互作用力，它们大小一定相等，故C正确；
D．无人侦察机质量1.5t，由 知道，受到的重力是：
故D错误。
15、D
【详解】A．根据奥斯特实验可知，当线圈有电流经过时，在线圈周围会存在磁场，小磁针发生偏转，故A正确，不符合题意；
B．只要有电流经过，小灯泡就会发光，故B正确，不符合题意；
C．电路中有电流经过时，电动机就会转动，故C正确，不符合题意；
D．不论电路是通路还是断路，从表面上看电阻没有变化，故D错误，符合题意。
16、A
【解析】A、只闭合开关S，电路形不成通路，L0不应该发光，故A与现象不相符；
B、只闭合开关S、S1时，L0和L1均发光，但都比正常发光暗，说明两灯串联，则L1支路工作正常，故B与现象相符；
C、当只闭合开关S、S2时，L0正常发光，L2不发光．说明L2短路，故C与现象相符；
D、同时闭合三个开关，L1和L2并联后再与L0串联，因L2短路，则L0正常发光，L1和L2均不发光，故D与现象相符．
17、C
【详解】由电路图可知，光敏电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流．
A．由题意可知，当有烟雾遮挡射向R的激光时，照射光减弱，光敏电阻的阻值增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，即电流表的示数减小，故A错误；
B．电路中的电流减小，由U＝IR可知，R0两端电压减小，因串联电路中总电压等于各分电压之和，所以，光敏电阻R两端的电压增大，即电压表的示数增大，故B错误；
C．由题意知，当电流表示数减小到某一值时，装置报警，即报警时电流表的示数不变，且电源电压不变，则总电阻不变；由R总＝R0+R光可知，增大R0的阻值时，光敏电阻的阻值应减小，结合题意可知，照射光增强，即浓度烟雾更低，所以若增大R0的阻值，可使装置在更低浓度烟雾下报警，故C正确；
D．当有烟雾遮挡射向R的激光时，电路中的电流减小，光敏电阻R消耗的电功率：P＝I2R＝()2R＝＝；当R＝R0时，R消耗的电功率最大，即R消耗的电功率是变化的，故D错误．
18、C
【详解】A．小球受到支持力的方向垂直于接触面，小球并没有沿支持力的方向移动距离，所以支持力对小球没有做功，故A错误；
B．惯性大小只与质量有关，小球在运动过程中，质量不变，其惯性的大小不变，故B错误；
C．小球在粗糙的弧形轨道运动，要克服摩擦力做功，其机械能减小，则小球在A点的机械能大于B点的机械能；小球质量不变，小球在A、B两点时的高度相同，其重力势能相同，因小球在A点的机械能大于B点的机械能（机械能等于动能与势能的总和），所以可知小球在A点的动能比在B点的动能大，故C正确；
D．小球运动过程中，要克服摩擦力做功，机械能减小，所以小球在A点具有的机械能大于它在C点具有的机械能，故D错误。
19、C
【详解】A、D．由电路图可知，R1、R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；当物体重力增大时，滑动变阻器的滑片下滑，R2接入电路中的电阻增大，总电阻增大，根据欧姆定律可知电路中的电流变小，由 可知电路消耗的功率变小，故AD错误；
B、C．电路中的电流变小，即电流表示数变小；R2接入电路中的电阻增大，根据“串联电路中电阻越大分得的电压越大”可知，R2两端的电压变大，即电压表示数变大；由题可知，测重秤显示表的指针偏转角度会随着被测物重量的增加而增大，所以测重枰显示表是用电压表改装而成的，故B错误，C正确．
故选C．
20、D
【详解】A．由电路图可知，当选择开关位于AB时，电动机和电热丝同时工作，电吹风吹热风，故A项错误；
B．由电路图可知，当选择开关位于BC时，电路为电动机的简单电路，电吹风吹冷风，故B项错误；
C．由电路图可知，吹热风时，开关位于AB，电动机和电热丝同时工作，电动机与电热丝是并联的，故C项错误；
D．由电路图可知，当选择开关位于AB时，电动机和电热丝同时工作，则总功率为

则电吹风总功率最大，故D项正确。
故选D。
21、D
【详解】取电阻为研究对象
由电功率公式可知
根据串联电路分压关系可知灯泡两端电压为
说明灯泡的额定电压不能小于4V，故ABC错误，D正确。
故选D。
22、C
【解析】A、正常发光时两灯泡的电压和额定电压相等,根据可以知道, L1 的额定功率小于L2的额定功率,则,所以A选项是正确的;
B、由灯泡铭牌可以知道,两灯泡额定电压相等,,由可以知道,两灯泡并接在110V 电源上时,两灯泡两端的电压均为110V ,由可以知道,, L2消耗的功率大,所以B选项是正确的;
C、两灯泡串联在220V的电路中,灯泡两端电压不等于其额定电压,灯泡不能正常工作,故C错误;
D、两灯泡串联时,通过灯泡的电流相等,,电流相等,由可以知道, L1消耗的功率大,所以D选项是正确的;
所以C选项是不正确的.
23、C
【详解】A．从题图中可以看出，两灯泡串联，V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是大量程，V2的是小量程，则V1的示数为10V；V2示数为2V；又因为串联电路两端电压等于各部分电压之和，则灯L2两端电压为2V；灯L1两端电压为：
灯L1额定功率：
故A项正确；A项不符合题意；
B．由欧姆定律得，L1、L2两灯的电阻之比为：
故B项正确；B项不符合题意；
C．由欧姆定律得，L1的电阻为：
又因为所以L2的电阻为：
L2在10min内产生的热量是：
故C项错误；C项符合题意；
D．把两灯并联后接到某一电源上，保证某一电灯正常发光，正常发光的灯只能是L2；电源电压为2V；电路消耗的最大总功率：
故D项正确；D项不符合题意；
24、C
【详解】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；用毛皮摩擦过的橡胶棒因得到电子而带负电，故选C。
25、B
【解析】雨的形成是小冰晶熔化而成的，故A选项错误；雪的形成过程中是由于空气中水蒸气遇冷凝华而成的，会放出热量，故B选项正确；预报的最低气温应读作“零下1摄氏度”，故C选项错误；体温计用来测人体温度的，图片显示最低温度-1℃，超出了水银体温计量程，故D选项错误．
26、D
【详解】AC．由公式可知，这两段时间内的路程分别为
又由公式可得，人（包括设备）所受的重力
所以根据，两段时间内做功分别为
故AC错误，不符合题意；
BD．由和得，所以两段时间内的功率分别为
故B选项错误，不符合题意，D选项正确，符合题意。
27、C
【详解】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B．由图可知，滑动变阻器接的是一上一下，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B不符合题意；
C．由图可知，滑动变阻器接的是一上一下，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C符合题意；
D．由图可知，滑动变阻器接的是一上一下，向b端移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D不符合题意。
故选C。
28、C
【分析】本题考查动态电路中电表示数变化问题，首先分析电路的连接方式，电流表和电压表的测量对象，再根据欧姆定律和串并联电路电流电压关系分析求解。
【详解】由图可知电阻R1与滑动变阻器R并联，电压表测量电源电压，电流表A测量干路电流，电流表A1测量通过电阻R1的电流。将滑动变阻器的滑片P向右移动的过程中，滑动变阻器所接入的电阻变大，电路总电阻变大，则电流表A的示数变小，电阻R1阻值不变，则电阻R1所在支路电流不变，电流表A1示数不变；电压表测量电源电压，电源电压不变，则电压表示数不变。
A．电流表A1的示数不变，A的示数变小，故A项错误；
B．电流表A的示数变小，电压表V的示数不变，故B项错误；
C．电流表A1的示数不变，电压表V的示数不变，故C项正确；
D．电流表A1的示数不变，A的示数变小，故D项错误。
故选C。
29、C
【详解】A．由图象可知，当通过A的电流IA=0.4A时，A两端的电压UA=2.0V，由I=UR可得，A的电阻值：
故A 错误；
B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流IA=IB=0.4A，由图象可知,两元件两端的电压UA=2.0V，UB=2.5V，由P=UI可得，A. B的电功率之比：
故B错误；
C．A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，元件两端的电压，由图象可知,通过两元件的电流 ，则A. B的电功率之比：
故C正确；
D．当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：
故D错误。
30、B
【解析】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：RL＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；故A错误；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A××20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：UL′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：PL＝UL′I＝6V×0.4A＝2.4W；故B正确，C错误；滑片P在最左端时，2min内电流通过灯泡做的功：WL＝UILt＝10V×0.5A×2×60s＝600J，故D错误．故选B．
点睛：当滑片P移至最左端时，电路为灯泡的简单电路，知道电路中的电流，灯泡正常发光，根据欧姆定律求出灯丝电阻；当滑动变阻器连入电路的电阻最大时电路消耗的功率最小，利用串联电路的特点和功率的公式即可求出假设灯泡电阻不变时的最小功率；然后即可比较判断；滑片P在中点时，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出灯泡两端的电压，根据P＝UI求出灯泡的实际功率；根据W＝UIt可求出电流通过灯泡做的功．
二、填空题（每空1分，共10题，20分）
31、短路 正常 断路
【详解】[1]只闭合S、S1，L与 L1串联，L正常发光，说明L分得了220V电压，则L1发生了短路。
[2]只闭合S、S2，L与 L2串联，L发出暗红色的光（发光不正常），说明两灯分得的电压均小于220V，则L2正常。
[3]只闭合S、S3，若L不亮，L与 L3串联，L不亮，说明电路发生了断路，即L3断路。
32、扩散 扩散（或分子无规则运动）
【详解】[1][2]滴入几滴红墨水，过一会儿，清水渐渐变成红色，这是因为红墨水的分子发生扩散，说明分子是在永不停息地做无规则运动的，扩散现象与温度有关，温度越高，扩散越快。
33、热传递 做功
【详解】[1]冬天围着火炉取暖是利用热传递的方式改变物体的内能，使人的温度升高，所以感到温暖；
[2]双手反复摩擦是通过做功的方式改变手的内能，使手的温度升高，内能增大，这样也会感到温暖。
34、20； 50； 120
【分析】（1）利用电能表读出消耗电能的方法：周后电能表的示数减去周前的示数；知道电价，可求要付的电费；
（2）知道消耗的电能，利用功率的公式求灯正常工作时间；
（3）利用W=Pt求出10h消耗电能，根据“600r/kW•h”求电能表的铝盘转数．
【详解】由图知道，小明家这周共消耗的电能是：W=781.5kW•h-741.5kW•h=40kW•h，由于小明家所在地区每度电的电费是0.5元，所以他家这一周需要付的电费是：40kW•h×0.5元/kW•h=20元；
1度电能供一盏“220V 20W”的灯正常工作时间是：；该灯正常工作10h消耗的电能是：W″=Pt=20×10-3 kW×10h=0.2kW•h，由“600r/kW•h”知道电能表的铝盘转数是：n=600r/kW•h×0.2kW•h=120r．
【点睛】
本题考查的是电能表参数的理解与电能的求法，解题的关键是理解电能表的各个参数的物理意义，注意电能表表盘上的示数最后一位是小数．
35、2.4 0.22 10.9
【详解】[1][2][3]电表的小量程测量结果比较准确，所以测量结果应记电压为2.4V，电流为0.22A；根据欧姆定律的变换式可知电阻值为
36、
【解析】[1]由图象可知，A、B均为定值电阻，当A两端的电压为3V时，通过A的电流为0.6A，所以A的电阻为：
，
当B两端的电压为3V时，通过B的电流为0.3A，所以B的电阻为：
，
将两个电阻并联接入电路中，两端的电压相等，流过电阻A与B的电流之比：
；
[2]把两个电阻串联接入电路中，通过它们的电流相等，则电阻A与B电压之比：
。
37、0.3 4.5
【详解】[1][2]两电阻串联的总电阻
R总＝R1+R2＝5Ω+15Ω＝20Ω
故通过R1的电流是
I＝＝0.3A
R2两端的电压
U2＝IR2＝0.3A×15Ω＝4.5V
38、同种电荷相互排斥 正 正
【详解】[1]验电器是用来检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的；
[2]丝绸摩擦过的玻璃棒带正电，
[3]当将带正电的玻璃棒接触验电器的金属球时，已经带电的验电器金属箔张开角度增大，则说明验电器原来带正电荷，现在正电荷的数量更进一步增加了。
39、变大 变小 熄灭
【解析】分析电路可知，灯泡L1的灯丝突然断开后，电压表被串联在电路中，要解决此类问题，应知道电压表的内阻很大，电流表的内阻很小的特点．
【详解】当L1的灯丝断开时，灯泡L2、电流表和电压表串联在电路中，由于电压表的电阻很大，根据公式欧姆定律可知，电路中的电流会很微小，所以电流表的示数将变小，此时L2不发光．由于电压表的内阻远大于灯泡L2的阻值，根据串联电路的分压特点可知：此时电压表的示数几乎为电源电压，因此电压表的示数会增大．
40、见详解 见详解
【详解】(1)[1]上坡前加速蹬自行车，加大了自行车和人的速度，从而增大了自行车的动能。在自行车上坡过程中，动能转化为重力势能，在人和自行车质量一定的情况下，高度会越来越高，因此自行车可以冲上更高的坡，从而使上坡更省力。
(2)[2]因为上坡时，不管路线如何，自行车上升的高度不变，杨琦同学走S形路线所走的路程较长，相当于增长了斜面的长度，由功的原理知，斜面越长越省力。
三、实验题（每空1分，共2题，15分）
41、吸引大头针数目的多少 大 电流
【详解】(1)[1]实验中通过电磁铁吸引大头针数目的多少判断电磁铁磁性的强弱。
(2)[2]乙图滑动变阻器接入电路中的电阻比丙图的大，因此乙图电路中的电流比丙图的小，所以比较乙、丙两图可知：线圈匝数相同时，电流越大磁性越强。
(3)[3]图丁两个电磁铁串联电流一样，所以根据图丁可以得出的结论是：电流—定时，匝数越多，磁性越强。
42、 0.88 调节滑动变阻器使电压表的示数为2.5V，读出电流表的示数，算出电功率 小灯泡L的电阻随温度变化而变化
【详解】(1)[1]电流表与灯泡串联，因滑动变阻器的滑片P向右移动时，小灯泡L变亮，则滑动变阻器连入电路的阻值变小，故滑动变阻器的右下接线柱与灯泡串联，如下图所示
(2)[2]由图乙知，电流表选用的是小量程，分度值为0.02A，电流表示数为0.4A，小灯泡的实际功率
P=UI=2.2V×0.4A=0.88W
[3]当电压表示数为2.2V时，小于小灯泡的额定电压2.5V，要使小灯泡在额定电压下正常发光，根据串联电路电压的规律，应减小滑动变阻器两端的电压，即减小变阻器连入电路中的电阻大小，故将滑片向右移动，直到电压表示数为2.5V，读出电流表的示数，算出电功率；
(3)[4]在探究电流和电压的关系时，应保持电阻不变，而小灯泡L的电阻随温度变化而变化，故此电路不妥。
四、计算题（每题10分，共2题，20分）
43、 (1)6V；(2)；(3)
【详解】(1)由图可知，当滑片P在a端时，只有连接入电路，电压表测两端电压，即电源电压，所以电源的电压
(2)滑片P在a端时，电压表示数为6V，电流表示数为0.6A，由欧姆定律可得的阻值
(3)由图可知，当滑片P在b端时，与变阻器的最大阻值串联，电压表测两端电压，电流表测电路中电流，由串联电路特点和欧姆定律可得，此时电路中的电流
此时变阻器两端的电压
所以滑动变阻器的最大阻值
答：(1)电源的电压是6V；
(2)的阻值是10Ω；
(3)滑动变阻器的最大阻值是20Ω。
44、6V 30Ω 11J
【解析】如图，两电阻并联，两电流表分别测量两电阻的电流．
（1）电源电压为：；
（1）R1的阻值为：；
（3）通电10 s，电流通过电阻R1做的功：
．
故答案为(1). 6V (1). 30Ω (3). 11J
点睛：重点是欧姆定律的应用和电功的计算，除了公式熟练应用以外，关键是用好并联电路的电压、电流特点，解题不难．
