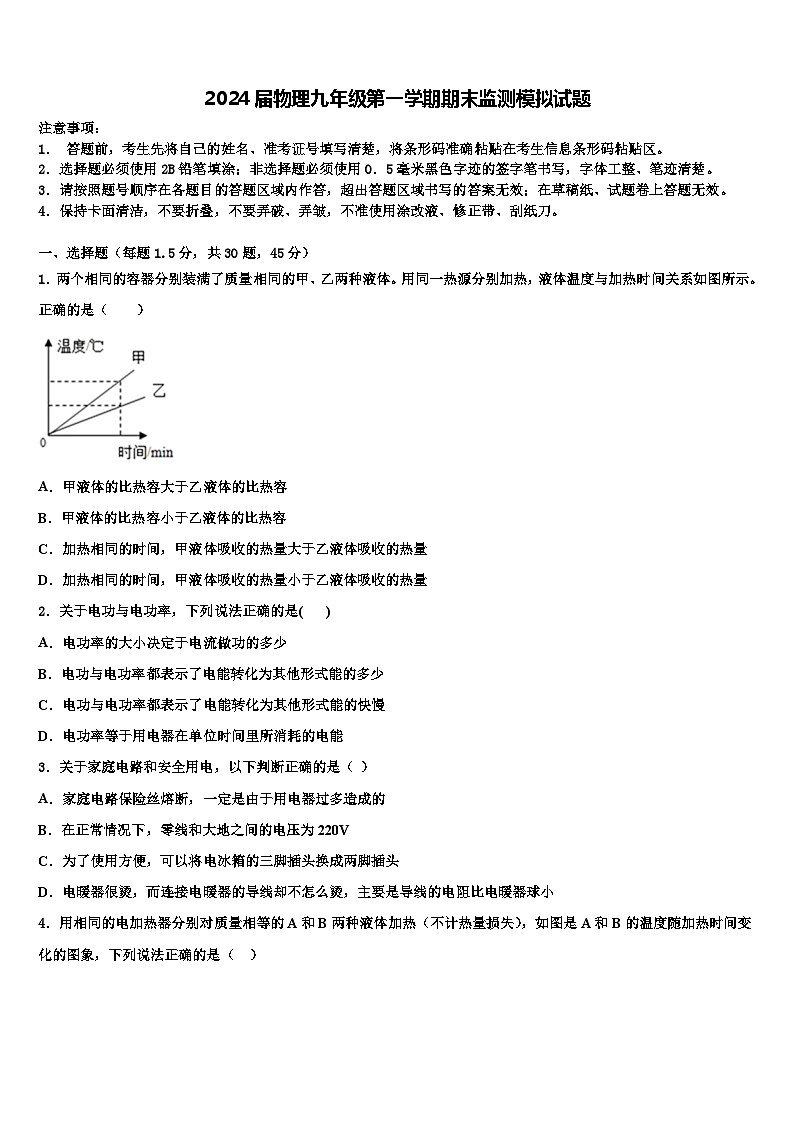

2024届物理九年级第一学期期末监测模拟试题

这是一份2024届物理九年级第一学期期末监测模拟试题，共25页。试卷主要包含了将一根电阻丝剪去一半后，其电阻，关于热现象，下列说法正确的是，下列说法中与实际相符的是等内容，欢迎下载使用。

1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．两个相同的容器分别装满了质量相同的甲、乙两种液体。用同一热源分别加热，液体温度与加热时间关系如图所示。正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．甲液体的比热容小于乙液体的比热容
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．加热相同的时间，甲液体吸收的热量小于乙液体吸收的热量
2．关于电功与电功率，下列说法正确的是( )
A．电功率的大小决定于电流做功的多少
B．电功与电功率都表示了电能转化为其他形式能的多少
C．电功与电功率都表示了电能转化为其他形式能的快慢
D．电功率等于用电器在单位时间里所消耗的电能
3．关于家庭电路和安全用电，以下判断正确的是（ ）
A．家庭电路保险丝熔断，一定是由于用电器过多造成的
B．在正常情况下，零线和大地之间的电压为220V
C．为了使用方便，可以将电冰箱的三脚插头换成两脚插头
D．电暖器很烫，而连接电暖器的导线却不怎么烫，主要是导线的电阻比电暖器球小

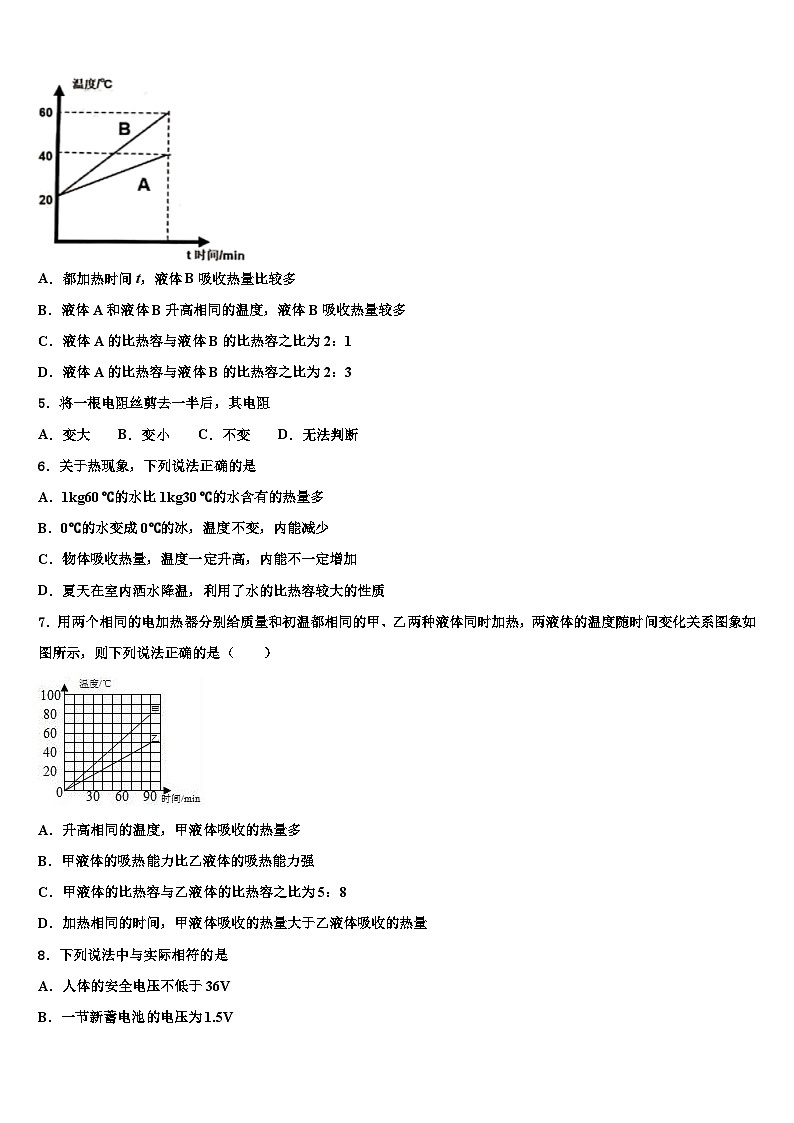

4．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图是A和B的温度随加热时间变化的图象，下列说法正确的是（ ）
A．都加热时间t，液体B吸收热量比较多
B．液体A和液体B升高相同的温度，液体B吸收热量较多
C．液体A的比热容与液体B的比热容之比为2：1
D．液体A的比热容与液体B的比热容之比为2：3
5．将一根电阻丝剪去一半后，其电阻
A．变大 B．变小 C．不变 D．无法判断
6．关于热现象，下列说法正确的是
A．1kg60 ℃的水比1kg30 ℃的水含有的热量多
B．0℃的水变成0℃的冰，温度不变，内能减少
C．物体吸收热量，温度一定升高，内能不一定增加
D．夏天在室内洒水降温，利用了水的比热容较大的性质
7．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（ ）
A．升高相同的温度，甲液体吸收的热量多
B．甲液体的吸热能力比乙液体的吸热能力强
C．甲液体的比热容与乙液体的比热容之比为5：8
D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
8．下列说法中与实际相符的是
A．人体的安全电压不低于36V
B．一节新蓄电池的电压为1.5V
C．家用微波炉正常工作时的电流大约是0.3A
D．挂壁式空调正常工作时的功率约为1200W

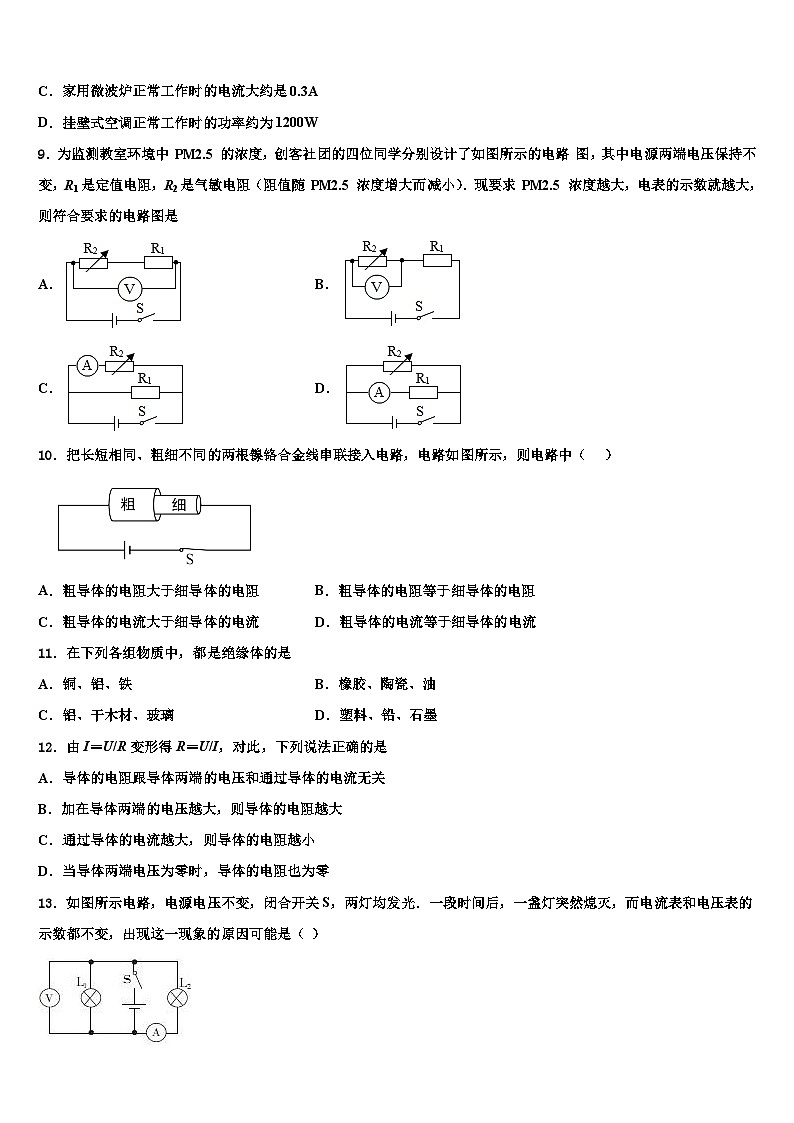

9．为监测教室环境中 PM2.5 的浓度，创客社团的四位同学分别设计了如图所示的电路 图，其中电源两端电压保持不变，R1是定值电阻，R2是气敏电阻（阻值随 PM2.5 浓度增大而减小）．现要求 PM2.5 浓度越大，电表的示数就越大，则符合要求的电路图是
A．B．
C．D．
10．把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（ ）
A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻
C．粗导体的电流大于细导体的电流D．粗导体的电流等于细导体的电流
11．在下列各组物质中，都是绝缘体的是
A．铜、铝、铁B．橡胶、陶瓷、油
C．铝、干木材、玻璃D．塑料、铅、石墨
12．由I＝U/R变形得R＝U/I，对此，下列说法正确的是
A．导体的电阻跟导体两端的电压和通过导体的电流无关
B．加在导体两端的电压越大，则导体的电阻越大
C．通过导体的电流越大，则导体的电阻越小
D．当导体两端电压为零时，导体的电阻也为零
13．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
14．如图所示的家用电器中，利用电流热效应工作的是
A．电压力锅
B． 笔记本电脑
C．电风扇
D．电视机
15．下列说法正确的是
A．手机应用了半导体材料
B．选用熔丝时，应使它的额定电流等于或稍小于电路最大的正常工作电流
C．金属导体中自由电子定向移动的方向就是电流的方向
D．家庭中使用的电热水器的发热体用的是超导材料
16．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V22W”的照明灯，天暗时自动发光，天亮时自动熄灭．控制电路中，电源由两节干电池串联而成．R1为定值电阻．R2为光敏电阻，其阻值会随着光强的变化而变化．下列说法不正确的是
A．受控电路中，导线a端接照明电路的火线
B．光敏电阻的阻值随光照强度的增大而减小
C．如果提高控制电路电源电压，照明灯白天也可能发光
D．当光照强度增大时，控制电路总功率将增大
17．对下列物理量的估测中你认为最接近实际的是（ ）
A．人体的电阻约为1Ω
B．一节干电池的电压为1.5V
C．家用空调的功率为40W
D．通过一盏家庭节能灯的电流约2A
18．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（ ）
A．灯泡断路
B．灯泡短路
C．滑动变阻器断路
D．滑动变阻器短路
19．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
20．如图所示，用剖开的铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电压表与电流表的比值不变
C．电压表示数变大，灯泡变暗
D．电路消耗的总功率变大
21．下列关于能量转化现象的说法中，正确的是（ ）
A．给蓄电池充电时化学能转化为电能
B．太阳能电池可以将太阳能转化为电能
C．发电机工作将电能转化为机械能
D．电风扇工作主要是将机械能转化为电能
22． “海市蜃楼”、“看到中秋的明月”和“枪瞄靶”分别可以说明哪些物理现象
A．光的折射现象、光的反射现象和光的直线传播
B．光的折射现象、光的直线传播和光的反射现象
C．光的直线传播、光的反射现象和光的折射现象
D．光的直线传播、光的折射现象和光的反射现象
23．如图所示的装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过某定滑轮，另一端套在木棒上使木棒保持水平，现使线套逐渐向右移动，但始终保持木棒水平，则悬线上的拉力(棒和悬线均足够长)
A．逐渐变小
B．逐渐变大
C．先逐渐变小，后又变大
D．先逐渐变大，后又变小
24．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（ ）
A．B．
C．D．
25．在自由下落过程中物体运动速度会越来越快．一个物体由A点自由下落，相继经过B、C两点，已知AB＝BC，如图所示，物体在AB段重力做功W1，做功功率P1；在BC段重力做功W2，做功功率P2，则下列关系正确的是：
A．W1≠W2 P1≠P2B．W1＝W2 P1＝P2
C．W1＝W2 P1>P2D．W1＝W2 P126．甲物体的温度比乙物体的温度高，则
A．甲的内能比乙大 B．甲物体中分子的无规则运动比乙剧烈
C．甲物体的机械能比乙物体的大 D．甲物体的分子动能的总和比乙大
27．将规格为“2.5V 0.3A”的小灯泡L1和规格为“3.8V 0.3A”的小灯泡L2串联，接在3V的电源上，下列判断正确的是
A．L1的电阻大于L2的电阻B．两只灯泡实际功率相等
C．两只灯泡都正常发光D．L1的亮度比L2的亮度更小
28．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，如图所示，通过煎、炒、蒸、拌，烹调的4种美食中所包含的物理知识，认识正确的是（ ）
A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大
B．炒：主要是通过做功的方式使食材的内能增加
C．蒸：是通过热传递的方式改变物体的内能，使食材温度升高
D．拌：香葱和豆腐要拌着才能入味，说明分子没有做无规则运动
29．关于热现象，下列说法正确的是
A．物质由大量分子构成的，物质的分子之间仅存在引力
B．雪花飞舞能说明分子在做无规则运动
C．钻木取火是利用做功改变物体内能的
D．物体质量越大其比热容越大
30．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（ ）
A．甲的电阻小于乙的电阻
B．甲的电阻等于乙的电阻
C．总电阻小于甲的电阻
D．总电阻大于乙的电阻
二、填空题（每空1分，共10题，20分）
31．将火柴头在火柴盒上擦然是通_______的方式，改变火柴头的内能,将火柴头用火点燃是通过______的方式改变火柴头的内能．过现有一太阳能热水器,在晴天,每天可将20kg水从20℃加热到70℃,则水吸收的热量为_______J，若燃烧煤气来加热这些水（不计热量损失）,则至少需要消耗掉________ kg的煤气.[已知煤气的热值为3.9×107J/kg,水的比热为4.2×103J/（kg·℃）]
32．家庭电路中，各用电器之间的连接方式是_____，教室一个开关控制两个灯，则两个灯的连接方式是______ 。
33．华为手机的超级快充充电器最大充电电流可达5A，给手机充电是把_____能转化为化学能；现有华为某一型号的手机电池上标有“电压4V，容量5000mA·h”的字样，（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），则它充满电后存储的电能为_______J。
34．如图甲所示，电源电压恒定不变，R0为定值电阻，R为电阻式传感器（它的核心是一只可变电阻）。当控制其阻值从0变为48Ω，测得传感器消耗的电功率与通过它的电流关系如图乙所示，则电源电压为__________V，电阻R0的阻值为__________Ω，当通过传感器的电流为0.1A时，传感器消粍的电功率P为__________W。
35．如图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路,这两段导体的电阻_____,通过它们的电流_____；电压_____（两空均选填“>”“<”或“=”）.
36．在家用电器调查活动中，小亮看到自己家电能表表盘如图所示，则他家已消耗的电能为___________kW· h。他家同时使用的家用电器的总功率最大不能超过_________W。让电热水器单独工作3min，电能表的转盘转了50r，消耗的电能为___________，热水器的实际功率为__________W。
37．图中单缸四冲程汽油机正处在______冲程.若该汽油机转速为1800r/min，则它每分钟完成___个冲程.用水循环带走汽油机产生的热量，这是利用了水的_________较大的特性。
38．如图所示电路中，滑动变阻器R2规格为“20Ω0.5A”，电流表量程为0～0.6A．闭合开关，滑动变阻器滑片位于中点时，电路总功率为1.8W，当滑动变阻器滑片滑至b端时，电路总功率为1.2W，则R1＝_____Ω，在确保电路安全的情况下，电路最大总功率为_____W。
39．电子式电能表已开始走进千家万户．如图是某电子式电能表的表盘，则该电能表的示数是________kW·h，它并联在家庭电路中正常工作电压是________V．
40．重庆的天气越来越冷，很多同学用热水袋取暖，这是通过 _____的方式改变物体的内能：热水袋中100g水从70℃降釗20℃时释放的热量为____J， （已知水的比热容为4.2×107J/（kg•℃）。
三、实验题（每空1分，共2题，15分）
41．为了比较水和食用油的吸热能力，小明用两个完全相同的装置做了如图所示的实验．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如下表．
（1）在实验过程中一般用控制_____相同的方法保证水和食用油吸收的热量相同，通过比较它们_____来比较水和食用油吸热能力的差异．实验中水和食用油体积_____（选填“相同”或“不同”）
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给___加热更长的时间，此过程中水吸收的热量_____（选填“大于”、“等于”或“小于”）食用油吸收的热量．
（3）实验中发现煤油的温度比水的温度升高得_____（选填“快”或“慢”），这表明_____吸热本领更强．物质的这种特性可以用_____这个物理量来描述．
42．如图所示，是莉莉同学“测量小灯泡电功率”的电路图，图乙是实物连接图，其中电源电压是4.5V，小灯泡的额定电压为2.5V。
(1)本实验的原理是_______________________。
(2)图乙已连接部分电路，请用画笔代替导线按照电路图将电路连接完整，使滑片P向右移动时滑动变阻器接入电路的电阻变大。
（______）
(3)莉莉同学连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______________。
A．电流表断路 B．小灯泡短路 C．小灯泡断路 D．滑动变阻器断路
(4)排除故障后，调节滑动变阻器的滑片P到图示位置时，电压表的示数如图丙所示，其示数为_____V；若他想测量小灯泡的额定功率应将图乙中的滑片P向_______（选填“C”或“D”）端移动，使电压表的示数为2.5V。
(5)莉莉同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丁所示的图像。根据图像信息，可算出小灯泡的额定功率是_________W。通过图像还可以发现灯丝的电阻是变化的，这一现象说明：_____________。
四、计算题（每题10分，共2题，20分）
43．图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个有“”和“”两个量程的电流表，电源电压为12V且保持不变，当长方体油箱中有55升汽油时，油量表的指针满偏，此时两端的电压为6V；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数如图乙所示，此时报警电路图中未画出开始自动报警，提醒司机尽快加油．油箱中汽油的体积V和变阻器接入电路的电阻R的关系如图丙所示．问：
油箱装满汽油时消耗的电功率是多少？
变阻器R的总电阻是多少？
当油量表的示数为时，油箱里还有多少升汽油？
44．为了能在黑夜中看见开关位置，小明设计了如图所示的电路，指示灯由一个规格为“20V 0.2W”的小灯泡和电阻R0连接而成，当开关S合向b时，照明灯亮、指示灯灭；S合向a时，照明灯灭、指示灯亮，显示开关位置，照明灯的规格为“220V 44W”，求：
（1）照明灯正常发光时的电流；
（2）照明灯正常发光5小时所消耗的电能；
（3）为使指示灯正常发光，电阻R0的阻值。

参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】AB．由图像可知质量相同的甲、乙两种液体，在加热相同时间时，即吸收相同热量，甲升高的温度大，所以甲的吸热能力小于乙，即甲的比热容小于乙，故A错误，B正确；
CD．加热相同时间，即说明甲乙吸收相同热量，故CD错误。
故选B。
2、D
【详解】A．由公式可知，在不确定做功时间的情况下，电功率大的用电器，电流做功不一定多，故A不符合题意；
B．电功率是表示电流做功快慢的物理量，电功是用电器中电流所做的功，消耗多少电能就做多少功，表示电能转化为其他形式能的多少，故B不符合题意；
C．电功率是表示电流做功快慢的物理量，电功是表示用电器消耗电能多少的物理量，故C不符合题意；
D．电功率是表示电流做功快慢的物理量，即用电器在单位时间里所消耗的电能，故D符合题意．
3、D
【详解】A．家庭电路保险丝熔断的原因有两个，分别是短路和用电器的总功率过大，所以，保险丝熔断不一定是由于用电器接的过多造成的，故A错误；
B．火线和零线之间电压为220V，零线与大地间电压为0V，故B错误；
C．有金属外壳的用电器在使用时，为了安全都要用三脚插头，因为一旦发生漏电事故，地线可将人体短路，防止人触电，所以，不能换成两脚插头，故C错误；
D．电暖气很烫，而导线不怎么烫，是由于导线的电阻小，由焦耳定律Q=I2 Rt知道，在电流和通电时间相同时，电阻小产生的热量小，故D正确。
4、C
【详解】A．两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的电加热器加热，相同的时间内吸收的热量相等，故A错误；
B．由图象可以看出，当升高的温度相同时，A的加热时间更长，说明A吸收的热量更多，故B错误；
CD．在质量相等、加热相同的时间t(吸收的热量相同)时，A的温度升高20℃，B的温度升高40℃，由公式c=可知A与B的比热容之比为2:1，故C正确，D错误。
故选C。
5、B
【解析】将一根电阻丝剪去一半后，导体的材料、横截面积和温度都没有变化，但导体的长度变小，所以其电阻变小，故B正确。
故选：B。
6、B
【详解】A．热传递过程中，传递能量的多少叫热量，热量只能是吸收放出，不能含有或具有，故A错误；
B．物质由液态变为固态是凝固，放出热量，所以内能减少，故B正确；
C．物体吸收热量，温度不一定升高，如晶体熔化不断吸热，温度就不变，但只要吸热内能一定增加，故C错误；
D．夏天洒水降温，利用了水蒸发吸热降温，不是利用水的比热容大，故D错误。
7、C
【解析】A．由图可以看出升高相同的温度乙需要加热的时间更长所以乙液体吸收的热量更多，故A错误；
BD．两个加热器相同，加热时间相等时，两种液体吸收的热量相等，由图示可以看出，甲的温度升高的快，乙液体温度升高慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；所以，甲的比热容小，吸热能力弱故BD错；
C．由图可以看出加热9分钟时甲液体的温度变化是80°C乙的是50°C 根据：
c甲mt甲=c乙mt乙
可得
=
故C正确；
故选C。
8、D
【解析】家用微波炉的功率大约1000W，挂壁式空调正常工作时的功率在1000W以上．
【详解】A、对人体安全的电压为不高于36V，故A不合实际；B、一节蓄电池的电压是2V，故B不符合实际；C、家用微波炉的功率在1000W左右，正常工作时通过的电流I＝＝≈4.5A，故C不符合实际；D、挂壁式空调正常工作时的功率在1000W以上，约为1200W，故D符合实际．故选D．
9、C
【解析】A．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测电源的电压，因电源的电压不变，所以PM2.5浓度变化时电压表的示数不变，故A不符合题意；
B．由电路图可知，气敏电阻R2与定值电阻R1串联，电压表测气敏电阻R2的电压，当PM2.5浓度越大时，气敏电阻R2的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，R1两端的电压增大，因串联电路中总电压等于各分电压之和，所以R2两端的电压减小，即电压表的示数减小，故B不符合题意；
C．由电路图知，两电阻并联，电流表测通过气敏电阻R2的电流；由并联电路的电压特点可知，两电阻两端的电压与电源电压相等且保持不变，当PM2.5浓度越大时，气敏电阻R2的阻值减小，由可知，通过R2的电流变大，即电流表示数变大，故C符合题意；
D．由电路图知，两电阻并联，电流表测通过R1的电流，并联电路中各支路间互不影响，所以R2的阻值变化不影响通过R1的电流，即电流表的示数不变，故D不符合题意．
故选C．
【点睛】
本题考查了串联和并联电路的特点以及欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键．
10、D
【详解】AB．由题意可知，两根镍铬合金线的长度相同，粗细不同，因其它条件相同时，导体的横截面积越小，电阻越大，所以，粗导体的电阻小于细导体的电阻，故A、B错误；
CD．因串联电路中各处的电流相等，所以，粗导体的电流等于细导体的电流，故C错误、D正确。
11、B
【解析】A、铜、铝、铁都是金属，是导体，故A不符合题意。
B、橡胶、陶瓷、油是绝缘体，故B符合题意。
C、铝是金属，属于导体；干木材、玻璃是绝缘体，故C不符合题意。
D、塑料是绝缘体，铅、石墨是导体，故D不符合题意。
故选：B。
12、A
【详解】电阻是导体的固有特性，电阻的大小由导线的材料、长度、横截面积和温度决定，与导体两端的电压和通过导体的电流无关．但是通过导体的电流和电压可求得导体电阻值，故A正确
13、A
【详解】两盏灯为并联电路．灯L2的电流不变，说明灯L2既没有短路使电流增大也没有断路使电流变为0，答案BD错．灯L1短路的话，会造成灯L2也被短路，电流将不经过灯L2从而使灯L2也熄灭，电流变为0，不符合要求，C错．所以是A灯L1断路，电压表测电源电压所以示数不变，电流表测另外一个支路电流，没有影响．
14、A
【详解】A．电饭锅工作时将电能转化为内能，是利用电流的热效应，故A符合题意；
B．笔记本电脑工作时主要将电能转化为光能和声能，不是利用电流的热效应，故B不合题意；
C．电风扇工作时主要将电能转化机械能，不是利用电流的热效应，故C不合题意；
D．电视机工作时主要将电能转化为光能和声能，不是利用电流的热效应，故D不合题意。
15、A
【详解】A. 手机中有集成电路，有很多半导体元件，故A正确；
B. 保险丝选用要合理，应使它的额定电流等于或稍大于电路中的最大正常工作电流，故B错误．
C. 金属导体中自由电子是负电荷，其定向移动的方向与电流的方向相反，故C错误；
D. 家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误．故答案为A．
16、C
【解析】A. 根据开关应控制火线的原则，受控电路中，导线a端应连接照明电路的火线，故A正确；
B. 白天时，电磁铁应将衔铁吸下，灯不发光，则光敏电阻应较小，控制电路电流大，才能将衔铁吸下，所以光敏电阻的阻值应随光照强度的增大而减小，故B正确；
C. 如果提高控制电路电源电压，同样条件下控制电路中的电流更大，所以光敏电阻变的更大时，衔铁才会释放，即释放更晚，所以照明灯晚上也可能不亮，故C错误；
D. 当光照强度增大时，由于光敏电阻阻值减小，根据可知，控制电路总功率将增大，故D正确；
故选C．
点睛：重点是电路的动态分析，由于关系拐弯较多，所以分析具体的控制关系时很容易出错，搞不太清楚时，可以将控制关系以简明的图表示出来，更容易看出结果．
17、B
【解析】A、人体的电阻约104～105Ω，故A错误；
B、一节干电池的电压为1.5V，故B正确；
C、家用空调的功率在1000W以上，故C错误；
D、一盏家庭节能灯的功率约20W，通过的电流I＝＝0.1A，故D错；
故选：B。
18、B
【解析】当滑动变阻器断路时，电路没有电流；当滑动变阻器短路时，灯泡应该会发光．
电流表有示数说明电路是通路，否则电流表不会有示数，而灯泡不亮，电压表无示数，只能是灯泡短路；
选B．
19、C
【详解】电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大。因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A．LED显示器是将电能转化为光能的设备，与电流表的工作原理无关，不符合题意；
B．指南针工作时是磁极间的相互作用，与电流表的制成原理无关，不符合题意；
C．电动机是利用通电线圈在磁场中受力而转动的原理制成的，符合题意；
D．发电机是利用电磁感应现象制成的，与电流表的制成原理无关，不符合题意。
20、D
【详解】AC．由题中的电路图可知，灯泡与铅笔芯制成的滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当左端的铜环向右滑动时，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大；由串联电路的分压特点可以，当滑动变阻器接入电路中的电阻变小时，滑动变阻器两端的电压变小，即电压表的示数变小；故AC项错误；
B．由于电压表的示数变小，电流表的示数变大；所以电压表与电流表的比值变小；故B项错误；
D．由于电路中的电流变大，电源电压不变，由可知，电路消耗的总功率变大
故D项正确；
21、B
【详解】A．给蓄电池充电时把电能转化为化学能，故A错误；
B．太阳能电池，消耗太阳能，产生电能，将太阳能转化为电能，故B正确；
C．发电机工作时是用来发电，是将机械能能转化为电能，故C错误；
D．电风扇正常工作时，电能主要转化为扇叶的机械能，只有少部分转化为内能，故D错误。
故选B。
22、A
【解析】试题分析：因为不同的空气层有不同的密度，而光在不同的密度的空气中又有着不同的折射率，而路面上暖空气与高空中冷空气之间的密度不同，所以光线在路面上会发生折射现象；远处物体的光经路面上空气传播，发生折射后进入人的眼睛，人由于错觉始终认为光沿直线传播，所以看到比物体实际位置高些的虚像．月亮的表面是粗糙不平的，所以太阳光在月球的表面发生的是漫反射；枪瞄靶是光的直线传播造成的．
考点：本题考查光的折射现象及其应用、光的直线传播、光的反射
点评：光的折射有两种情况：光从一种介质进入另一种介质时，发生折射；光在非均匀介质中传播，其传播方向也发生改变，这也是一种折射现象．需要注意的是月亮本身不能发光，所以不是光源，它之所以看起来亮堂，是因为它反射了太阳光．
23、C
【详解】如图所示，G表示杆AB的自重，LOA表示杆的重心到A端的距离，F表示悬线拉力的大小，L表示作用于杆AB上的悬线拉力对A点的力臂。
把AB视为一根可绕A端转动的杠杆，则由杠杆的平衡条件应有：
G×LOA=F×L，
由此得：当线套在杆上逐渐向右移动时,拉力T的动力L(L1、L2、L3、)经历了先逐渐变大后又逐渐变小的过程，故悬线的拉力F则是逐渐变小后逐渐变大。故C符合题意，ABD不符合题意。
24、C
【详解】由题意可知，正常情况下（开关接通），导线把电铃短路，灯亮铃不响；只有导线断开时（开关断开），电铃才响，但灯泡一直是亮的。
A．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯亮、铃不响，故A不符合题意；
B．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯不亮、铃不响，故B不符合题意；
C．由电路图可知，正常情况下，灯亮，电铃被短路不响，有人畜闯入花园时，灯泡和电铃串联，灯亮同时铃响，故C符合题意；
D．由电路图可知，正常情况下，会造成电源短路，有人畜闯入花园时，灯泡和电铃并联，灯亮同时铃响，故D不符合题意。
故选C。
25、D
【详解】由于在自由下落过程中物体运动速度会越来越快，AB＝BC，故通过AB所用的时间大于通过BC所用的时间，由W=Gh，P=W/t知，重力不变，故通过AB所做的功等于通过BC所做的功，通过AB的功率小于通过的功率，故正确选项是D．
26、B
【解析】解答：A.由于不知物体质量的大小，无法比较内能的大小，故A说法错误；B.温度越高的物体的分子运动越激烈，故B说法正确；C.机械能是与物体宏观运动有关的能量，内能是与物体的微观运动有关的能量。故C说法错误D.由于不知两个物体的质量，故不能比较分子的动能。故D说法错误
故选B.
【点睛】
根据内能与温度、质量、状态的关系及与机械能的区别分析．
27、D
【详解】根据 得的电阻为

L2的电阻为
串联到电路中电流为

的电功率为

L2的电功率为

的电功率小于L2的电功率，所以的亮度小于L2的亮度；
的正常电功率为

L2的正常电功率为
说明两灯泡都不能正常发光。
故选D。
28、C
【详解】A．煎锅一般用铁制造，主要是利用了铁的比热容小，能够快速升温，A项错误；
B．炒菜时，主要是通过热传递的方式使食材的内能增加，B项错误；
C．蒸是通过热传递的方式改变物体的内能，使食材温度升高，C项正确；
D．香葱和豆腐要拌着才能入味，说明分子在做无规则运动，D项错误。
29、C
【解析】A．物质的分子之间存在相互作用的引力和斥力，故A错误；
B．雪花不是分子，故B错误；
C．钻木取火是通过摩擦，将机械能转化为内能，属于做功改变物体的内能，故C正确；
D．比热容是物质的一种性质，与物体的质量大小、温度高低等无关，故D错误。
30、C
【详解】AB．不考虑温度的影响，当材料和长度一定时，导体的横截面积越小，其电阻越大；因为甲、乙两铜棒的材料相同、长度相同，而横截面积不同，甲的横截面积小，所以甲的电阻大于乙的电阻，故AB错误；
CD．甲乙并联在电路中，根据并联电路中电阻的特点可知，电阻并联时相当于增大了导体的横截面积，总电阻会减小，则总电阻小于甲的电阻，也小于乙的电阻，故C正确，D错误。
故选C。
二、填空题（每空1分，共10题，20分）
31、做功 热传递 4.2×106 0.11
【详解】改变物体内能的方式有做功和热传递．
将火柴头在火柴盒上擦然，机械能转化为内能，所以是通做功的方式，改变火柴头的内能；
将火柴头用火点燃，火柴头吸收热量，是通过热传递的方式改变火柴头的内能．
水吸收的热量：
；
煤气放出的热量等于水吸收的热量，即，
由得燃烧煤气的质量：
．
32、并联 并联
【详解】[1]因为家庭电路中，用电器之间不能相互影响，因此家庭电路中各用电器之间的连接方式是并联。
[2] 教室一个开关控制两个灯，因教室的灯互不影响，说明开关应在两灯并联的干路上，即连接方式是并联。
33、电 7.2 × 104
【详解】[1]手机充电时，消耗电能，产生化学能，将电能转化为化学能；
[2]手机电池充满电后存储的电能：
W=UIt=4V×5000×10-3A×3600s=7.2×104J。
34、6 12 0.48
【详解】[1][2]由乙图可知：当通过传感器的电流为0.1A时，传感器接入电路的阻值最大为48Ω；此时的电源电压可表示为：
U=I1(R最大R0)= 0.1A×(R0+48Ω)；
当R=0Ω时，电路为R0的简单电路，此时电路中的电流最大，由图乙可知最大电流I'=0.5A，则电源的电压：
U=I'R0=0.5A×R0，
因电源的电压不变，所以：
0.1A×(R0+48Ω)=0.5A×R0，
解得：
R0=12Ω；
电源电压：
U=I'R0=0.5A×12Ω=6V；
[3]当通过传感器的电流为0.1A时，传感器消粍的电功率：
P=I2R最大=（0.1A）248=0.48W。
35、> = >
【详解】[1]在材料相同长度相同时，导体的横截面积越大，电阻越小，则大于；
[2][3]将其串联接入电路，各处电流相同，电阻越小其两端电压也越小，则等于，大于。
36、2019.3 4400 0.05kW·h 1000
【详解】[1]由图可知，他家已消耗的电能为2019.3kW·h。
[2]由电能表参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，他家同时使用的用电器的最大总功率
P大=UI大=220V×20A=4400W
[3]转盘转动50r，则热水器消耗的电能
W=kW·h =0.05 kW·h
[4]热水器的实际功率
P==1kW=1000W
37、压缩 3600 比热容
【详解】[1]由图可见，两个气门关闭，并且活塞向上运动，因此该冲程是压缩冲程；
[2]汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次可知，若该汽油机转速为1800r/min，则它每分钟完成900个工作循环，3600个冲程；
[3]用水循环带走汽油机产生的热量，这是利用了水的比热容较大的特性，在同样的条件下水吸收的热量较多。
38、10 3
【解析】由图知R1与R2串联，设滑片位于中点时电路中的电流为I1、滑片滑至b端时电路中的电流I2，由P＝UI可得，两种情况下电路中的电流之比：，
因电源的电压一定时，电路中的电流与总电阻成反比，所以，，
解得：R1＝R2＝×20Ω＝10Ω，当滑片滑至b端时，由P＝UI＝可得，电源的电压：
U＝＝＝6V，当滑动变阻器接入电路中的电阻为零时，电路中的电流： I＝＝＝0.6A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，变阻器R2允许通过的最大电流为0.5A，所以，电路中的最大电流I大＝0.5A，则电路最大总功率P＝UI大＝6V×0.5A＝3W。
39、7624.1 220
【详解】电能表使用的单位是kW·h，读数的最末一位是十分位，如图电能表读数为7624.1kW·h；
电能表盘上的“220V”，表示此电能在电压为220V的家庭电路中使用．
40、热传递 2.1×104
【详解】[1]用热水袋取暖，热量由高温物体传递的低温物体，是通过热传递的方式改变物体的内能；
[2]水释放的热量为：
三、实验题（每空1分，共2题，15分）
41、加热时间 升高温度 不同 水 大于 快 水 比热容
【详解】（1）在实验过程中控制加热时间相同，通过比较升高的温度来研究水和食用油吸热能力的差异；由于水和食用油的密度不相等，所以它们的体积是不同的；
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间．因为选用相同的酒精灯加热，所以加热时间长的吸收的热量多．即水吸收的热量大于食用油吸收的热量；
（3）实验中发现煤油的温度比水的温度升高得快，表明水的吸热能力强于是食用油的吸热能力，物质的这种特性用比热容这个物理量来描述．
42、P=UI C 2.2 C 0.5 灯丝的电阻与温度变化有关
【详解】(1)[1]本实验采用的是伏安法测量小灯泡电功率，实验原理是电功率的计算公式：P=UI。
(2)[2]要求滑片向右滑动时，变阻器接入电路的阻值变大，应使滑动变阻器接入电路的电阻丝变长，故变阻器要接A点，让它与电流表的“－”接线柱接好就可以了，如图所示：
(3)[3]由于电路的故障是电压表有示数，电流表无示数，灯泡不亮，故可判断是小灯泡处发生了断路，电流通过电压表与变阻器，而电压表的电阻很大，故它分得的电压也很大，所以电压表有示数，且接近电源电压，电流表的电流很小，指针及乎不动，故可以认为是没有示数，故ABD不符合题意，C符合题意。
故选C。
(4)[4]通过读图乙、丙可知，电压表选择的是小量程，分度值为0.1V，电压表的示数为2.2V。
[5]通过读图丙的示数，得2.2V，由于灯泡的额定电压为2.5V，故灯泡并没有正常发光，应该调节滑片，使灯泡的电压增大，所以应让变阻器的电阻减小才行，故滑片P应向C端移动。
(5)[6]通过图丁可以找出电压为2.5V时的电流是0.2A，故小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
[7]通过图看出电压和电流的变化不是一条直线，而是一条曲线，即灯丝的电阻与温度的变化有关，随着电压的增大，灯丝的温度升高，其电阻对应变大。
四、计算题（每题10分，共2题，20分）
43、；； 1．
【详解】油箱装满汽油时两端的电压，
则消耗的电功率：；
油箱装满汽油时电路的电流，
所以，油量表使用的量程是“”；
根据图乙知当油箱中的汽油还有5升时电路中电流为：；
根据可得两端的电压：
，
根据串联电路的总电压等于各电阻两端的电压之和可知：
R两端的电压，
根据可得，变阻器R连入电路的电阻：，
由于此时滑片P刚好在R的中点，则R的总电阻；
当油箱装满汽油时，根据串联电路的总电压等于各电阻两端的电压之和可知：
R两端的电压：，
根据可得，滑动变阻器接入电路中的电阻：，
根据图象丙可知，V与R成一次函数关系，设，
将和代入，解得：，，
所以，V与R的关系式为：；
当电路中的电流，根据可得电路的总电阻：
，
根据串联电路的电阻特点可知，滑动变阻器接入电路中的电阻：
，
代入可得油箱内剩余汽油的体积：
（L）．
【点睛】
重点是串联电路特征和欧姆定律的应用，要能充分理解题意、分析清楚电路结构、熟练应用串联电路特点及欧姆定律．难点是根据前两次电阻与汽油体积的关系，得出油箱里的汽油与R连入电路电阻的关系式，即汽油体积与电阻是一次函数关系．
44、 (1) 0.2A；(2)；(3) 20000Ω。
【解析】(1)照明灯的规格为“220V 44W”，由得，照明灯正常发光时的电流：
；
（2）由得，照明灯使用5小时所消耗的电能：
；
(3)指示灯的额定电压是20V，远低于电源电压220V，所以需要将电阻R0与灯泡串联进行分压才可以，已知“20V0.2W”的小灯泡与电阻R0串联，由题意可知，电阻R0需要分担的电压：
，
指示灯正常发光时，由可得，串联电路中的电流：
，
由欧姆定律得，电阻R0的阻值：
。
答：(1)照明灯正常发光时的电流为0.2A；(2)照明灯正常发光5小时所消耗的电能；(3)为使指示灯正常发光，电阻R0的阻值为20000Ω。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
21
6
68
