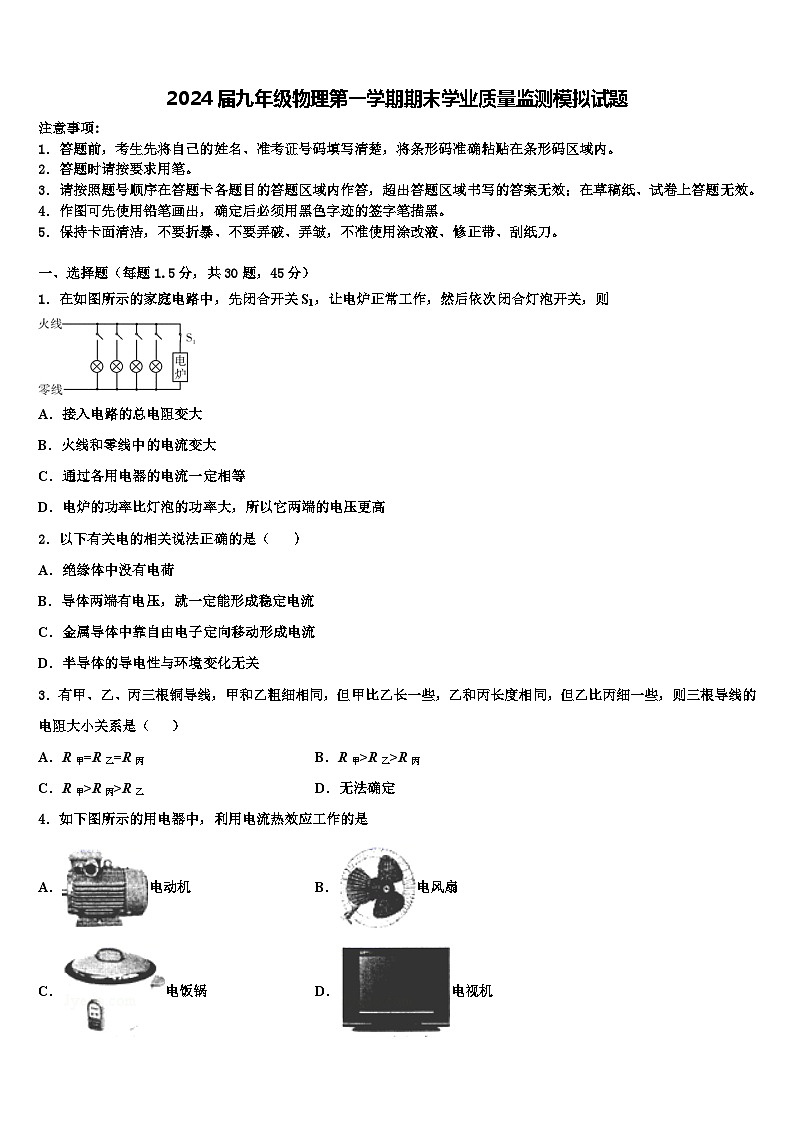

2024届九年级物理第一学期期末质量监测模拟试题

这是一份2024届九年级物理第一学期期末质量监测模拟试题，共22页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则
A．接入电路的总电阻变大
B．火线和零线中的电流变大
C．通过各用电器的电流一定相等
D．电炉的功率比灯泡的功率大，所以它两端的电压更高
2．以下有关电的相关说法正确的是（ ）
A．绝缘体中没有电荷
B．导体两端有电压，就一定能形成稳定电流
C．金属导体中靠自由电子定向移动形成电流
D．半导体的导电性与环境变化无关
3．有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是（ ）
A．R甲=R乙=R丙B．R甲>R乙>R丙
C．R甲>R丙>R乙D．无法确定
4．如下图所示的用电器中，利用电流热效应工作的是
A．电动机B．电风扇
C．电饭锅D．电视机

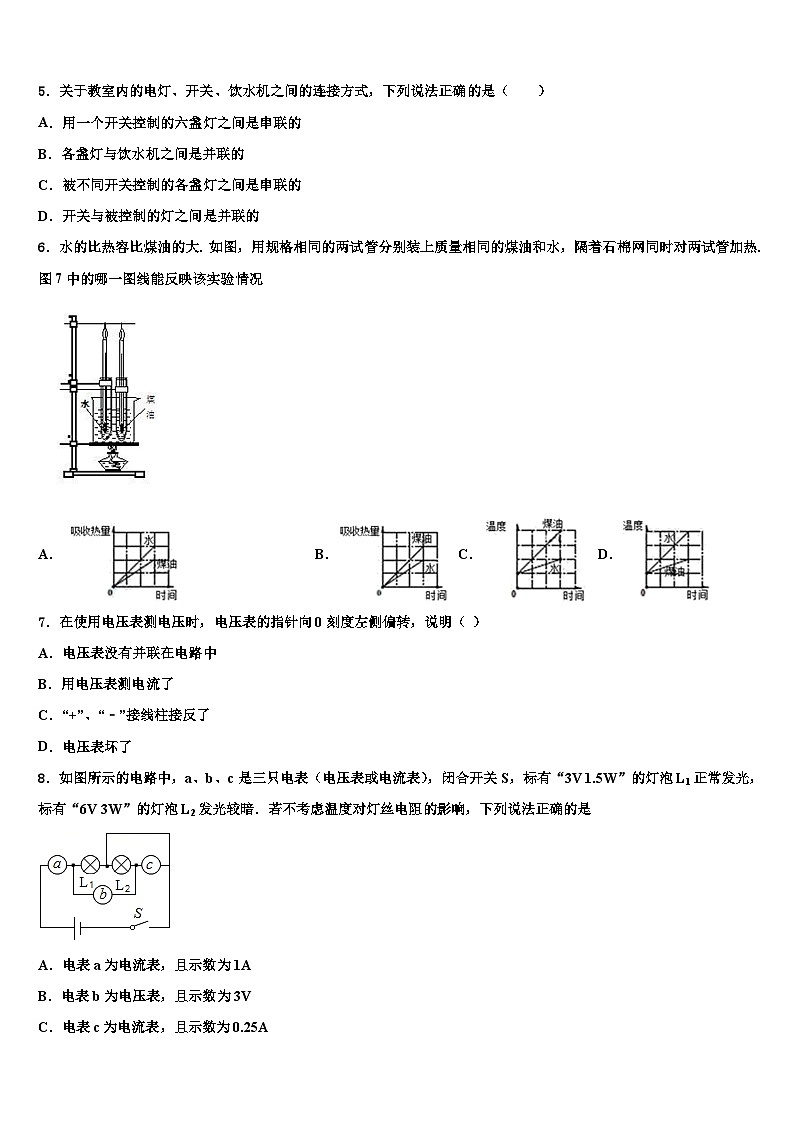

5．关于教室内的电灯、开关、饮水机之间的连接方式，下列说法正确的是（ ）
A．用一个开关控制的六盏灯之间是串联的
B．各盏灯与饮水机之间是并联的
C．被不同开关控制的各盏灯之间是串联的
D．开关与被控制的灯之间是并联的
6．水的比热容比煤油的大. 如图，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7中的哪一图线能反映该实验情况
A．B．C．D．
7．在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（ ）
A．电压表没有并联在电路中
B．用电压表测电流了
C．“+”、“﹣”接线柱接反了
D．电压表坏了
8．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗．若不考虑温度对灯丝电阻的影响，下列说法正确的是
A．电表a为电流表，且示数为1A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.25A
D．闭合开关S，电路消耗的总功率为2.25W
9．下列用电器中，主要利用电流热效应工作的是
A．电风扇B．电视机C．电饭锅D．计算器
10．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（ ）
A．S应装在P处
B．正立时，只闭合S1，电动机工作
C．跌倒时，只闭合S1，电动机工作
D．正立时，只闭合S2，发热丝工作
11．下列关于信息的传递和材料说法正确的是
A．车载GPS导航系统是利用超声波进行定位和导航的
B．电磁波不能在真空中传播
C．半导体材料有硅、锡、砷化镓等
D．纳米材料可以大大提高材料的强度和硬度，降低烧结温度，提高材料的磁性等
12．把标有“220V 100W”的灯甲和“220V 40W”的灯乙串联后接在家庭电路中（不考虑灯丝电阻的变化），下列说法正确的是
A．因为通过它们的电流相等，所以一样亮
B．因为灯乙电阻较大，实际功率较大，所以灯乙较亮
C．因为灯甲的电阻较小，实际功率较大，所以灯甲较亮
D．因为灯甲额定功率较大，所以灯甲较亮
13．如图所示，用电流表测量流过灯L1的电流，下列电路中正确的是（ ）
A．B．
C．D．
14．如图所示是玩具汽车的电路图，以下有关说法中正确的是( )
A．开关S2控制整个电路B．电动机与灯泡是串联的
C．电动机与灯泡工作时相互影响D．电动机与灯泡是并联的
15．下列四组物质中，都属于绝缘体的一组是
A．碳棒、人体、大地B．水银、铜丝、玻璃
C．陶瓷、干木、塑料D．大地、人体、陶瓷
16．下列做法符合安全用电原则的是（ ）
A．有人触电时，用手立即将其拉开
B．家庭电路中开关接在零线与用电器之间
C．用湿手插、拔用电器插头
D．有金属外壳的用电器必须使用三脚插头
17．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
18．下列事例能说明扩散现象的是（ ）
A．起沙尘暴时，漫山遍野都是细小的尘土
B．房间中有人抽烟时，整个房间都能闻到难闻的烟味
C．冬天，雪花漫天飞舞
D．佳佳同学不小心把墨水洒在了桌子上，桌子上遍布黑色的墨水
19．下列事件中，利用内能来做功的是
A．用煤气灶做饭B．钻木取火
C．用热水袋取暖D．汽油机做功冲程
20．一群蜜蜂突然飞入我市一处民宅,民警在救援时将装有蜂蜜的木桶置于宅门外,蜜蜂陆续飞入桶中,这种做法利用的原理是
A．物质是由分子构成的B．分子在不停地做无规则运动
C．分子间有引力D．分子间有斥力
21．如图用同一滑轮组分别将两个不同的物体A和B匀速提升相同的高度，不计绳重和摩擦的影响，提升A的过程滑轮组的机械效率较大，则下列判断正确的是①A物体比B物体轻 ②提升A的拉力较大 ③提升A所做的额外功较少 ④提升A做的有用功较多
A．只有①③B．只有②④
C．只有②③D．只有①④
22．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：
A．电路中用电器过多
B．电路中用电器的总电阻过大
C．电路中用电器总功率过大
D．电路中支路太多
23．下图所示的常用工具中属于省力杠杆的是（ ）
A．羊角锤
B．食品夹
C．扫帚
D．船桨
24．下列用电器正常工作时，要防止电热的是（ ）
A．电饭锅B．电热水器
C．电熨斗D．电视机
25．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
26．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
27．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
28．下列简单机械中，属于省力杠杆的是
A．筷子
B．理发剪
C．羊角锤
D．钓鱼竿
29．如图所示，底面积均为100cm2的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为2kg的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（ ）
A．物块的密度等于3×103kg/m3
B．乙容器中液体密度小于甲容器中液体密度
C．乙容器对地面压强为3.5×103Pa
D．甲容器对地面的压力增加了15N
30．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
二、填空题（每空1分，共10题，20分）
31．一台四冲程汽油机，曲轴转速为1800r/min,则此汽油机每秒钟内完成_______个冲程，对外做功_________次．
32．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把三只这种规格的灯泡串联接在6V的电源两端，则每一只灯泡的实际电阻为________Ω，三只小灯泡实际总功率为________W。
33．北京时间2014年2月8日凌晨，第22届冬季奥运会开幕式在俄罗斯索契的菲施特奥林匹克体育场举行。我国多家电视台进行了现场直播，电视台是通过________传递信息的。
34．不断弯折铁丝，铁丝的温度升高，是通过________的方法增大铁丝内能的；把铁丝放在火上烤，铁丝的温度升高，是通过 __________的方法增大铁丝内能的。
35．一个滑动变阻器上标有“20Ω 1.5A"的字样，它表示这个变阻器的________是20Ω，允许加在该滑动变阻器两端的最大电压是________V．
36．改变物体内能的方法有两种，________和________．
37．如图甲所示，是通过小灯泡L与定值电阻R的电流和两端电压的关系图像。现将小灯泡L和定值电阻R连接在乙图所示的电路中，电源电压恒定不变，闭合开关S，在1min内电流通过定值电阻R做的功为12J，小灯泡L消耗的实际功率为额定功率的，那么电源的电压为（______）V，小灯泡L的额定功率为（______）W。
38．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
39．有一种封闭的电热水袋，它的额定加热功率为400W，正常加热420s时产生的热量为________________J，若不计热量损失，则这些热量可以使质量为1kg的水温升高_______________。（）
40．上海世博会太阳能光伏发电项目已经并网成功，预计年发电量可达为5×106千瓦时，这一项目是通过高科技将太阳能转化为________能．某学校共有250盏标有“220V 40W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为_________安，上述发电量可供这些日光灯正常工作________小时．
三、实验题（每空1分，共2题，15分）
41．阅读下列材料，并回答问题。
在伏安法测电阻的实验中，可以有以下两种测量方法，分别叫内接法和外接法。如图所示分别为实验电路的一部分。电流表与电压表都有电阻，它们的电阻叫内阻，电流表的内阻非常小，约为RA=0.05Ω，所以在电学实验中，它的内阻常常忽略不计；电压表的内阻非常大，约为RV=10kΩ，连入电路中通过的电流很小，所以在电学实验中通过它的电流常常忽略不计。但在实际测量中这些忽略不计的物理量却使测量结果产生误差。如果给你阻值分别为R1=6Ω，R2=20kΩ的两个定值电阻及实验所需的实验器材，为了减小实验误差，要求利用伏安法分别去测出两个电阻的阻值。在测量的R2=20kΩ阻值时，
请你回答：
(1)此实验中你应该选择的恰当方法是（______）
A．内接法 B．外接法
(2)这是因为电压表测量值U测______电压真实值U真实， 而电流表测量值I测______ 电流真实值I真实(选填“大于”、“等于”或“小于”)，由公式可知，测量值R测较真实值R真实______(选填“偏大”或“偏小”)。
42．在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω。
（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整。
（______________）
（2）闭合开关后，小灯泡不亮，电流表有示数，电压表没有示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了_______（选填“短路”或“断路”）。
（3）移动滑片P到某一位置时，电压表示数如图乙所示，为______V；此时要测量小灯泡的额定功率，应持滑片P向 _________（选填“左”或“右”）端移动，移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的 I－U图像；
（4）由图像可计算出小灯泡的额定功率是______ W。
（5）完成上述测量后，不用电压表，用如右图所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0。实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，_______________________ ，使电流表示数为I额。
②闭合开关S、S1，断开开关S2，记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额=_________________ 。
四、计算题（每题10分，共2题，20分）
43．小明家利用天然气灶烧水，把质量为1kg的20℃的水烧开（在标准大气压下）．则：[水的比热容c水＝4.2×103J/（kg•℃）]
（1）通过观察天燃气表得知消耗了0.02m3的天然气，如果天然气的密度为0.7kg/m3，烧水时消耗天然气为_____g；
（2）在此过程中水需要吸收为_____ J热量；
（3）若天然气的热值为6.0×107J/m3，该天然气灶的效率是_____．
44．空气质量指数是环境监测的重要指标，下表中的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压为18V且保持不变，电压表量程为0～15V，定值电阻R0的阻值为80Ω，气敏电阻R的阻值与A的关系为 。
(1)通过计算，判断电压表示数为6V时对应的空气质量等级；
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻R´0的阻值应为多大？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
【详解】由电路图知道，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，而横截面积越大，电阻越小，即接入电路的总电阻变小，故A错误；
由于依次闭合灯泡开关，总电阻减小，所以，由欧姆定律 知道，在电压一定时，电流变大，故B正确；
由电路图知道，各用电器并联，用电器两端的电压相等，由 知道，各用电器电功率不相等，所以，电流也不相等，故CD错误．
2、C
【详解】A、物体都由分子、原子组成的，绝缘体也一样，原子中原子核带正电，电子带负电，所以绝缘体也是有电荷的，故A错误；
B、电路两端有电压，不一定会有电流，电路必须是闭合电路才行，故B错误；
C、因为金属导体中有大量的自由电子，因此金属导体中的电流是自由电子定向移动形成的，故C正确；
D、半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故D错误．
故选C．
【点睛】
牢记正电荷定向移动的方向为电流方向，要形成电流，需要两个条件，一是有提供电压的装置，即电源，二是电路必须是通路．
3、B
【详解】甲、乙、丙三根铜导线，材料相同，甲和乙粗细相同，但甲比乙长一些，则甲的电阻大于乙的电阻；乙和丙长度相同，但乙比丙细一些，则乙的电阻大于丙的电阻，可知甲的电阻最大，丙的电阻最小。
故选B。
4、C
【详解】A、电动机主要把电能转化为机械能，不是利用电流热效应工作的，故A错误；
B、电风扇的主要部件是电动机，工作时把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、电饭锅工作时把电能转化为内能，利用电流的热效应工作，故C正确；
D、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，故D错误；
故选C．
5、B
【详解】A．六盏灯虽然是一个开关控制，但都需要220V，所以是并联，故A错误；
B．家庭中各用电器之间是并联的，故B正确；
C．被不同开关控制的各盏灯之间是并联的，都互不影响，故C错误；
D．开关和其控制的用电器之间是串联的，故D错误。
故选B。
6、C
【详解】从实验装置有可看出，两试管的加热情况相同，所以同样时间内，炼油和水吸收的热量相同．因为煤油的比热容小于水的比热容，所以煤油的温度升得比水高．故选C．
7、C
【分析】根据电压表使用时，电流要从正接线柱流入，负接线柱流出，否则指针将反转．
【详解】使用电压表测电压时，若发现针往左侧偏，这是因为正负接线柱接反；
故选C．
8、D
【详解】由P＝UI可得，两灯泡正常发光时的电流分别为：
I10.5A，I20.5A，
由I可得，灯泡L2的电阻：
R212Ω；
因灯泡L1正常发光，灯泡L2发光但较暗，
所以，通过L1、L2的电流不相等，L1与L2应并联，
则a一定是电流表，b是相当于导线的电流表，c是相当于开路的电压表，故B错误；
此时电流表a测干路电流，电流表b测L2支路的电流，电压表c测电源的电压，
因并联电路中各支路两端的电压相等，且灯泡L1正常发光，
所以，电源的电压U＝U1＝3V，即电压表c的示数为3V，故C错误；
此时通过R2的电流：
I2′0.25A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表a的示数：
I＝I1+I2′＝0.5A+0.25A＝0.75A，故A错误；
电路消耗的总功率：
P＝UI＝3V×0.75A＝2.25W，故D正确．
9、C
【详解】A．电风扇主要是把电能转化为机械能，不是利用电流的热效应工作的，故不符合题意；
B．电视机是将电能转化为光能和声能，不是利用电流的热效应工作的，故不符合题意；
C．电饭锅是利用了电流的热效应，即将电能转化为内能，故符合题意；
D．计算器工作时，主要把电能转化为光能和声能，不是利用电流的热效应工作的，故不符合题意。
10、B
【详解】AC．风机跌倒时会切断整个电路说明跌倒开关应在干路上，且整个电路断开，AC不符合题意；
BD．正立时，闭合S1电动机工作，再闭合S2发热丝工作，B符合题意，D不符合题意。
11、D
【解析】车载GPS导航系统是利用电磁波进行定位和导航的，故A错误；电磁波可以在真空中传播，故B错误；半导体材料有硅、锗和砷化镓等，故C错误；纳米材料是指在三维空间中至少有一维处于纳米尺度范围（1-100nm）或由它们作为基本单元构成的材料，纳米材料的性能包括提高材料的强度、硬度，降低烧结温度，提高材料的磁性等，故D正确，故选D。
12、B
【详解】由灯泡的铭牌可知，两灯泡的额定电压相等，额定功率不同，由R=可知灯乙的额定功率较小，其电阻较大，即R2＞R1，两灯泡串联后接在家庭电路中，串联电路中各处的电流相等，由P=I2R可知，灯乙的实际功率较大，所以灯乙较亮，故选B。
13、C
【详解】A．电流表尽管与L1串联，但正负接线柱接反了，故A错误；
B．电流表与L2串联了，测的是L2的电流，故B错误；
C．电流表与L1串联，测的是L1的电流，并且正负接线柱连接正确，故C正确；
D．电流表在干路上了，测的是干路的电流，故D错误。
14、D
【解析】A、开关S2在小灯泡所在的支路中，因此开关S2控制小灯泡所在的支路，故A错误；
B、电动机与灯泡工作时两者并联，故B错误；
CD、两开关闭合时电动机和小灯泡并联，电动机与灯泡工作时互不影响，故C错误，D正确；
故选D．
15、C
【解析】A. 碳棒、人体、大地都是导体，故A不符合题意；
B. 水银、铜丝是导体，空气是绝缘体，故B不符合题意；
C. 陶瓷、干木、塑料都是绝缘体，故C符合题意；
D. 大地、人体是导体，陶瓷是绝缘体，故D不符合题意。
故选C.
16、D
【详解】A．有人触电时，应先断开电源，不能用手触碰触电的人，A不符合题意；
B．家庭电路中开关应当接在火线与用电器之间，B不符合题意；
C．湿手容易发生触电危险，不能用湿手插拔用电器插头，C不符合题意；
D．有金属外壳的用电器为防止漏电必须使用三脚插头，D符合题意。
17、C
【分析】任何一方按开关都能使对方的电铃发声，说明两个用电器工作时互不影响，则该电路为并联电路，支路电铃由支路的开关控制，分析电路然后答题。
【详解】A．由电路图可知，甲办公室开关闭合，乙办公室电铃发声，乙办公室电铃闭合，两个办公室电铃都不发声，不符合题意，故A错误；
B．由电路图可知，甲办公室开关闭合，两电铃都不发声，不符合题意，故B错误；
C．由电路图可知，甲办公室开关闭合，乙办公室电铃发声，乙办公室开关闭合，甲办公室电铃发声，符合题意，故C正确；
D．由电路图可知，由电路图可知，两开关都断开时，甲办公室电铃发声，两开关都闭合时，两电铃都发声，只闭合一个开关，乙办公室电铃都不发声，不符合题意，故D错误；
故选C。
【点睛】
当电铃所在电路闭合时电铃发声，本题难度不大，分析清楚电路结构即可正确解题。
18、B
【详解】A．尘土飞扬属于宏观物体的机械运动，不属于扩散现象，故A项不符合题意；
B．在房间抽烟时，整个房间都有烟味，是因为烟的气味分子在不停地做无规则运动，故B项符合题意；
C．冬天，雪花漫天飞舞，属于宏观物体的机械运动，不属于扩散现象，故C项不符合题意；
D．墨水洒在了桌子上，黑色的墨水流动，属于宏观物体的机械运动，不属于扩散现象，故D项不符合题意。
故选B。
19、D
【解析】A．用煤气灶做饭，是通过热传递改变物体内能；故A不符合题意；
B．钻木取火，克服摩擦做功，是机械能转化为内能；故B不符合题意；
C．用热水袋取暖，是通过热传递改变物体内能；故C不符合题意；
D．汽油机做功冲程中，燃气的内能转化为机械能，是利用内能来做功的，故D符合题意．
20、B
【解析】民警将装有蜂蜜的木桶置于宅门外，蜜蜂陆续飞入桶中，是蜂蜜的芳香分子的无规则运动吸引了蜜蜂，是扩散现象，说明分子在不停地做无规则运动，故选B。
21、B
【详解】由题知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额=G动h知，提升A和B所做额外功相同，不计绳重与摩擦的影响，滑轮组的机械效率：η==，额外功相同，提升A物体时滑轮组的机械效率较大，所以提升A物体所做的有用功较大，由于提升物体高度一样，所以A物体较重，提升A物体用的拉力较大，故ACD错误，B正确．
22、C
【解析】由图可知，各用电器并联，电路的总功率等于各个用电器的功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电路中电流会非常大．根据焦耳定律Q=I2Rt可知，输电线会产生大量的热量，因电流过大而燃烧起来，故C正确．
23、A
【解析】A．羊角锤的动力臂大于阻力臂，所以羊角锤是省力杠杆。故A正确；
BCD．食品夹、扫帚、船桨的动力臂小于阻力臂，所以它们属于费力杠杆。故BCD错误。
故选A。
24、D
【详解】电饭锅、电热水器、电熨斗主要是利用电流的热效应，把电能转化为内能；而电视机主要是把电能转化为声能和光能，尽量防止因电流的热效应而产生的热量。
故选D。
25、D
【详解】如图电路，两灯泡并联，电压表测电压，电流表A测量L2的电流．
A．若L1短路，则L2、电源都同时被短路，两灯都不发光，故A不符合题意；
B．若L2短路，则L1、电源都同时被短路，两灯都不发光，故B不符合题意；
C．若L1断路，则L2发光，但电流表、电压表都会有示数，故C不符合题意．
D．若L2断路，只有L1发光，此时电流表无示数，但电压表有示数，故D符合题意；
故选D．
【点睛】
判断电路故障时，若不能直接找准电路的故障点，可以将选项中所描述的情况代入电路中进行逐个分析判断，则不难找出正确答案．
26、C
【详解】为了节约用电，应该让灯的开关在天黑且有人时自动闭合，两个条件同时满足，说明光控开关、声控开关应串联，故C正确，ABD错误。
故选择C选项。
27、A
【解析】如图所示电路图为串联电路，V1测量电源电压，V2测量R2两端电压，两个电压表指针偏转均为图所示，则说明量表的量程选择不同，而且V1采用的是大量程，V2采用的是小量程，而大小量程指针指在同一位置时，大量程是小量程的5倍关系，即R2两端电压是电源电压的1/5，所以可得R1两端电压是电源电压的4/5，由串联分压可得R1:R2=4:1，串联电路电流相等且P=I2R得电阻R1和R2的功率之比为4:1，故A正确．
28、C
【分析】根据生活经验，分析支点位置，判断出动力臂与阻力臂的长度关系，
(1)动力臂大于阻力臂的是省力杠杆；
(2)动力臂小于阻力臂的是费力杠杆；
(3)动力臂等于阻力臂的是等臂杠杆。
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A项不符合题意；
B．理发剪在使用过程中，动力臂小于阻力臂，是费力杠杆，故B项不符合题意；
C．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故C项符合题意；
D．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故D项不符合题意。
29、A
【解析】A．由p=ρgh知道，水对甲容器底部的压强增加量是：
，
由于水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3，所以，容器对地面的压强增加量是：
，
由于甲容器对地面的压强为固体产生的，即
，
所以，物体的重力是：
G物=mg=1.5×103 Pa×100×10-4 m2 =15N，
因为甲容器上小下大，所以，物体实际的体积：
V＜hS=0.05m×100×10-4 m2 =5×10-4 m3，
即物体的密度，
，
故A错误，符合题意；
B．由图知道，甲乙两容器中的液体的体积小于水的体积，又因为质量相同，根据，故液体的密度小于水的密度，即ρ液 ＜ρ水，故B正确，不符合题意；
C．根据题意知道，乙容器中的液体对容器底部的压力等于其重力：
F=G=mg=2kg×10N/kg=20N，
乙容器原来对地面压强是：
，
由于当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出，所以，乙容器后来对地面压强是：
，
故C正确，不符合题意；
D．由于物体的重力是15N，所以，甲容器对地面的压力增加了15N，故D正确，不符合题意。
30、C
【详解】AD．闭合开关S，将滑动变阻器的滑片P向右移动的过程中，电路中的总电阻不变，由欧姆定律可知电路中电流不变，即电流表示数不变；AD都不符合题意．
B．将滑动变阻器的滑片P向右移动的过程中，滑片P与b之间的电阻减小，由可知电压表示数减小；不符合题意．
C．电压表与电流表示数的比值等于滑片P与b之间的电阻，故电压表和电流表示数的比值变小；符合题意．
二、填空题（每空1分，共10题，20分）
31、60 1
【解析】根据题意飞轮每秒转数为： ，完成了30×2=60个冲程，对外做功次．
故答案为 60；1．
【点睛】此题主要考查了飞轮转数、做功次数、冲程数之间的关系，一定要细心领会．
32、5 2.4
【详解】[1]把这种规格的三只灯泡串联接在6V的电源两端，由串联电路的电压特点可知，每只灯泡两端的电压都为2V，从图象上可以看出，此时电路中电流为0.4A，根据欧姆定律可得每只灯泡的实际电阻：
R===5
[2]三只小灯泡实际总功率
P=UI=6V×0.4A=2.4W
33、电磁波
【详解】电磁波可以在真空中传播，电视台是利用电磁波为载体传递信号的。
34、做功 热传递
【详解】[1][2]弯折铁丝时是通过做功的方法增大铁丝内能的；火上烤铁丝时，是通过热传递使铁丝的内能增加的。
35、最大阻值30
【解析】一个滑动变阻器上标有“20Ω 1.5A"的字样，它表示这个变阻器的最大阻值为20Ω，能通过的最大电流为1.5A，允许加在该滑动变阻器两端的最大电压为：U＝IR＝1.5A
36、做功 热传递
【详解】[1][2]做功和热传递是改变物体内能的两种方式，它们都可以改变物体的内能，但热传递过程是能量的转移过程，而做功过程是能量的转化过程；
37、2 3.6
【详解】[1]由电功率定义式可知
，
分析甲图可知电阻R两端电压为2V ，电流为0.1A，电阻两端电压等于电源电压，即为2V。
[2]电阻与灯并联，说明灯两端电压也为2V，分析甲图可知当电压为2V时，流过灯的电流为0.3A
可得
38、
【解析】由右手螺旋定则知道，螺线管右侧为N极，根据异名磁极相互吸引知道，小磁针的右端为S极，左侧为N极，如图所示：
39、 40
【详解】[1]此时电热等于电功，即
[2]由比热容计算公式可得
40、电 0.18 5×105
【详解】[1]因太阳能光伏电项目就是采用通过光电转换装置把太阳能直接转化为电能；
[2]因日光灯是“220V 40W”，所以通过一盏灯的：
=0.18A；
[3]年发电量可达为5×106千瓦时即为5×109Wh，而共有250盏40W的日光灯，所以可供这些日光灯正常工作的时间为：
5×109Wh÷250÷40W=5×105h．
三、实验题（每空1分，共2题，15分）
41、A 大于 等于 偏大
【详解】(1)[1]电流表的内阻非常小，电压表内阻非常大，在测量R2=20kΩ阻值时，若采用内接法，如上左图，电流表测的通过的电流更准确，定值电阻为电流表内阻的倍数为
由分压原理，电流表分去的电压为电压表示数的；
若采用外接法，电压表测的电压是准确的，定值电阻是电压表内阻的倍数为
根据分流原理，设通过定值电阻的电流为I1，则通过电压表的电流为2I1。通过比较可以发现，采用内接法对测量的影响较小，故选A。
(2)[2][3][4]这是因为电压表测量值U测大于电压真实值U真实， 而电流表测量值I测等于电流真实值I真实(选填：“大于”、“等于”或“小于”)，由公式可知，测量值R测较真实值R真实偏大。
42、见解析所示 短路 2.2 右 0.75 滑动变阻器 I额(I -I额)R0
【详解】(1)[1]灯泡正常发光时的电流
I===0.3125A
所以电流表选用小量程，电流从正接线柱流入，从负接线柱流出，如下图所示：
(2)[2]闭合开关后，电流表有示数，说明电路是通路；电压表没有示数，说明与电压表并联的用电器两端没有电压，因此电路故障为灯泡短路；
(3)[3]电压表使用0∼3V量程，每一个大格代表1V，每一个小格代表0.1V，电压表示数为2.2V；
[4]要使灯泡正常工作，灯泡两端电压应从2.2V增大到2.5V，就要减小变阻器两端的电压，根据分压原理，滑动变阻器连入电路中的电阻要减小，滑片向右端移动，使电压表的示数为2.5V；
(4)[5]从图象可知，灯泡在2.5V下的电流为0.3A，则小灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W
(5)①[6]闭合开关S、S2，断开开关S1，调节滑动变阻器R的滑片P，使电流表示数为I额，此时灯泡正常发光；②闭合开关S、S1，断开开关S2，电流表测通过定值电阻与小灯泡的电流之和，记录下此时电流表的示数为I；
③[7]定值电阻R0的电流为：
I0=I−I额
定值电阻R0两端的电压为：
U=I0R0=(I−I额)R0
因为灯泡两端的电压等于定值电阻的电压，所以灯泡的额定电压功率为：
P额= I额(I -I额)R0。
四、计算题（每题10分，共2题，20分）
43、14 3.36J 28%
【解析】（1）由可得，消耗天然气的质量
（2）由可得，此过程中水需要吸收的热量
（3）烧水过程中，天然气燃烧放出的热量
天然气灶的效率
答：（1）烧水时消耗天然气14g；（2）在此过程中水需要吸收的热量为；（3）该天然气灶的效率是28%。
44、 (1)优；(2) 75
【详解】(1)由电路图可知，R0与R串联，电压表测R0两端的电压。因串联电路中各处的电流相等，所以，当电压表示数为6V时，电路中的电流
I===0.075A
因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压
UR=U−U0=18V−6V=12V
则此时气敏电阻的阻值
R===160
此时的空气质量指数
A==37.5
由0< 37.5<50可知，此时空气质量等级为优。
(2)空气质量指数A=400时，气敏电阻的阻值
R′==15
由题意可知，此时电压表的示数U′0=15V，则气敏电阻两端的电压
U′R=U−U′0=18V−15V=3V
此时电路中的电流：
I′===0.2A
则更换后的定值电阻的阻值：
R′0===75
答：(1)电压表示数为6V时对应的空气质量等级为优。
(2)更换后的定值电阻的阻值应为75。
空气质量指数A
0～50
50～100
101～150
151～200
201～300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
