2023-2024学年九年级物理第一学期期末考试模拟试题

这是一份2023-2024学年九年级物理第一学期期末考试模拟试题，共26页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示．下列说法正确的是（ ）
A．图中P、Q两点相比，P点处的磁场较强
B．若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C．若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D．若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
2．如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A．B．C．D．

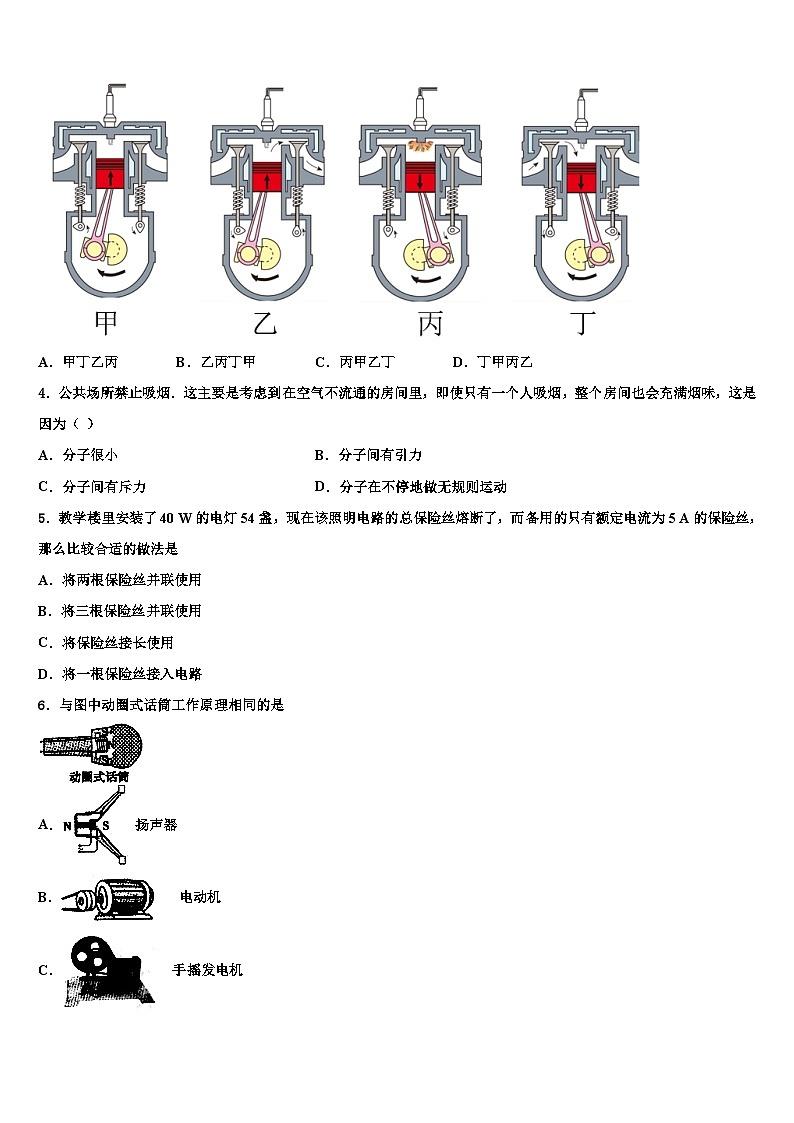

3．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙
4．公共场所禁止吸烟．这主要是考虑到在空气不流通的房间里，即使只有一个人吸烟，整个房间也会充满烟味，这是因为（ ）
A．分子很小B．分子间有引力
C．分子间有斥力D．分子在不停地做无规则运动
5．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是
A．将两根保险丝并联使用
B．将三根保险丝并联使用
C．将保险丝接长使用
D．将一根保险丝接入电路
6．与图中动圈式话筒工作原理相同的是
A． 扬声器
B． 电动机
C． 手摇发电机

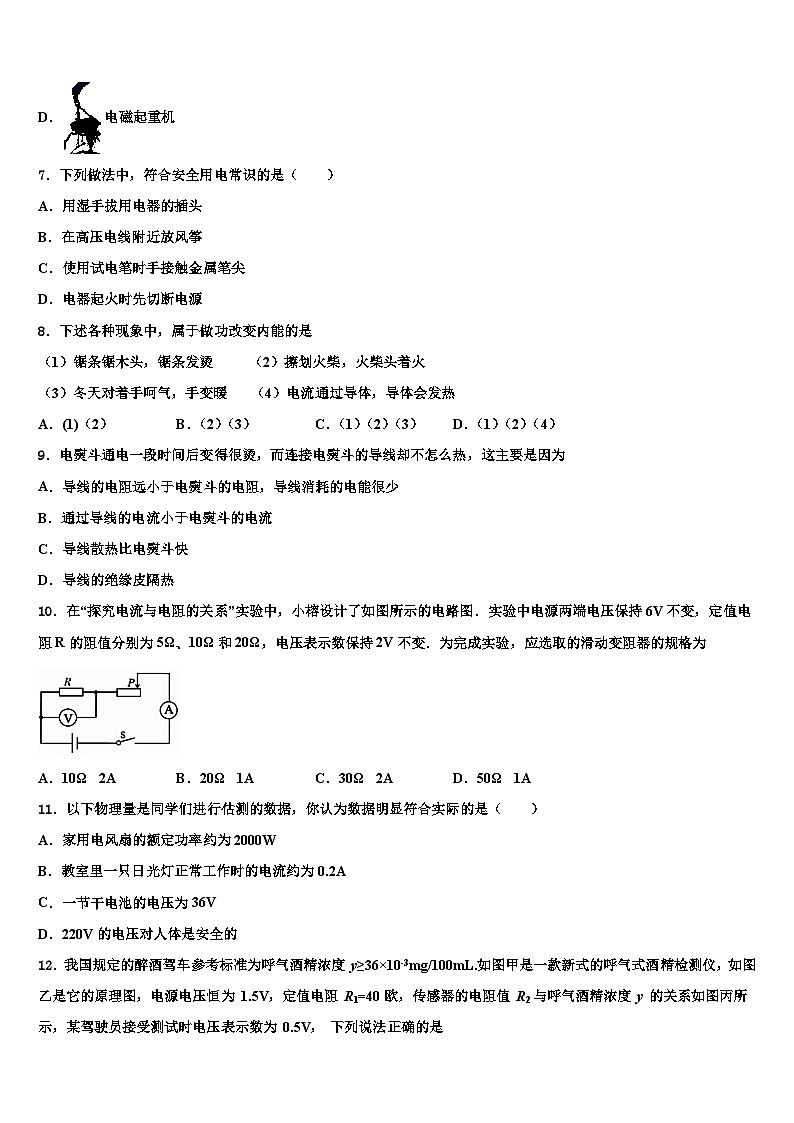

D． 电磁起重机
7．下列做法中，符合安全用电常识的是（ ）
A．用湿手拔用电器的插头
B．在高压电线附近放风筝
C．使用试电笔时手接触金属笔尖
D．电器起火时先切断电源
8．下述各种现象中，属于做功改变内能的是
（1）锯条锯木头，锯条发烫 （2）擦划火柴，火柴头着火
（3）冬天对着手呵气，手变暖 （4）电流通过导体，导体会发热
A．(1)（2）B．（2）（3）C．（1）（2）（3）D．（1）（2）（4）
9．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为
A．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少
B．通过导线的电流小于电熨斗的电流
C．导线散热比电熨斗快
D．导线的绝缘皮隔热
10．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2AB．20Ω 1AC．30Ω 2AD．50Ω 1A
11．以下物理量是同学们进行估测的数据，你认为数据明显符合实际的是（ ）
A．家用电风扇的额定功率约为2000W
B．教室里一只日光灯正常工作时的电流约为0.2A
C．一节干电池的电压为36V
D．220V的电压对人体是安全的
12．我国规定的醉酒驾车参考标准为呼气酒精浓度 y≥36×10-3mg/100mL.如图甲是一款新式的呼气式酒精检测仪，如图乙是它的原理图，电源电压恒为 1.5V，定值电阻 R1=40欧，传感器的电阻值 R2与呼气酒精浓度 y 的关系如图丙所示，某驾驶员接受测试时电压表示数为 0.5V， 下列说法正确的是
A．传感器的电阻值 R2 随呼气酒精浓度 y 的增大而增大
B．呼气酒精浓度 y 增大时，电压表的示数随之减小
C．本次测试结果，呼气酒精浓度 y 为 80×10-3mg/100mL
D．本次测试结果，该驾驶员不属于醉酒驾车
13．下列图象中，能正确反映小灯泡的电流随两端电压变化规律的是（）
A．B．C．D．
14．如图所示是一种测定水流速度的装置，流速表由电压表改成，图中的倒“T”型管道为一特殊的管道，竖直管内装有可自由上下移动的轻质活塞A，A与滑动变阻器的滑片相连，电路开关闭合后，当水流速度增大时
A．活塞A下降，流速表示数变小B．活塞A下降，流速表示数变大
C．活塞A上升，流速表示数变小D．活塞A上升，流速表示数变大
15．刷卡机广泛应用于银行、超市等，如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息．下列设备的工作原理与刷卡机读取信息原理相同的是
A．电磁铁B．发电机C．电动机D．电磁继电器
16．如图所示，奥运举重冠军陈艳青在比赛时，第1阶段她把138kg的杠铃很快地举过头，第二阶段使杠铃在空中停留了3s，三名裁判都亮出了白灯，举重成功，关于她举重时对杠铃做功的情况，下列说法正确的是
A．第一阶段运动员没有做功B．第二阶段运动员没有做功
C．两个阶段运动员都做了功D．两个阶段运动员都没有做功
17．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则
A．电源电压为6 V
B．乙灯的电阻为5 Ω
C．甲灯10 s内电流做功为12 J
D．甲、乙两灯总功率为2 W
18．下列说法合理的是（ ）
A．教室电灯电流约为1AB．一节干电池电压约为2V
C．家庭空调电功率约为1000WD．人体安全电压约为220V
19．下列现象产生的过程中要吸热的是
A．雾锁江面
B．霜挂枝头
C．露凝尖角
D．冰融河间
20．C点为硬棒AD的重心，硬棒可绕A点转动。在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。则
A．F1>GB．F1=
C．重力的力臂等于S1D．F1方向沿OO′线向下
21．西昌卫星发射中心用长征三号运载火箭，于2019年4月20日将第四十四颗北斗导航卫星成功送上太空。北斗导航卫星加速升空过程中（ ）
A．动能增大，重力势能减小B．动能增大，重力势能增大
C．动能减小，重力势能减小D．动能减小，重力势能增大
22．中央电视台新近推出的《经典咏流传》节目，用“和诗以歌”的形式为现代文明追本溯源，一经播出便深受大众喜爱．其中传唱和鉴赏了王安石的《梅花》诗，诗句中与“分子永不停息地做无规则运动”有关的是
A．墙角数枝梅B．凌寒独自开C．遥知不是雪D．为有暗香来
23．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
24． 小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
25．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是
A．2：3B．3：2C．5：2D．1：2
26．如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样．当滑动变阻器的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W～3W
D．电路消耗的总功率范围是2.4W～4.5W
27．（2017•南京卷）如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
28．某种玫红色“感温变色油墨”在温度高于时将变为无色。如图所示，将该油墨分别均匀涂在初温相同的同种镍铬电阻丝绕制的定值电阻R1和R2表面(两电阻表面的油墨质量相同)。闭合开关，通电一段时间后电阻丝R2表面先变色。则（ ）
A．通过R2的电流比R1小
B．R2阻值比R1大
C．R1、R2两端电压相同
D．R2两端电压比R1小
29．如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（ ）
A．B．C．D．
30．下列做法中，符合安全用电要求的是（ ）
A．保险丝熔断后，可用铜丝代替
B．发现触电事故时，先断开电源
C．空气开关跳闸后，应立即闭合
D．用湿抹布擦正在发光的灯泡
二、填空题（每空1分，共10题，20分）
31．如图（1）所示电路的空缺方框 A、B 处，分别接有一个电流表和一个电压表，当开关闭合时，两灯都能发光。则 A 方框处是______表，B 方框处是_____表。如图（2），请按照给出的电路图，将实物电路连接完整。
（______）
32．如图所示，底面积为200cm2的容器底部有一固定轻质弹簧，弹簧上方连有一边长为10cm的木块A，当容器中水深为20cm时，木块A有2/5的体积浸在水中，此时弹簧恰好处于自然状态，没有发生形变，则木块的密度是_________千克/米1．向容器内缓慢加水，当弹簧伸长了lcm时停止加水，此时弹簧对木块拉力为1N。加水前后容器底部受到水的压强变化了_________Pa.〔不计弹簧受到的浮力，g取10N/kg〕
33．如图所示是卫星的运行轨道示意图。人造卫星沿椭圆轨道绕地球运行时，离地球最近的一点叫近地点；最远的一点叫远地点。当人造卫星从远地点向近地点运动时，它的势能________（填“增大”或“减小”），速度越来越________(填“快”或“慢”)。
34．如图所示电路，电源两端电压一定，当开关 S 闭合，滑动变阻器接入电路的电阻为 Ra 时，通过电阻 Ra 的电流为 I1，电压表 V1、V2 的示数为 U1、U2；当开关 S 断开，滑动变阻器接入电路的 电阻为 Rb 时，通过电阻 Rb 的电流为 I2，电阻 R1 的功率 6W 和电阻 Rb 的功率 3W，电压表 V1、V2 的示数之比 U1´：U2´＝4:3，且 U2＝U1；(1)电阻 R1：Rb＝_______；(2)电阻 Ra：Rb＝_______ ；(3)通过闭合、断开开关 S，移动滑动变阻器，该电路的最大电功率为_______W
35．在图示电路中，只要使灯发光，应只闭合开关________，要使灯、串联，应闭合开关________；同时闭合开关________是绝不允许的．
36．如图所示，是A、B两种物质的熔化图像．由图可知_______（填“A”或“B”）物质是晶体，该晶体的熔点是__________℃．
37．温度是表示物体_____的物理量；国际单位制中所采用的温标是热力学温标，它表示的温度是热力学温度，热力学温度的单位是开尔文简称开，符号是“K”，冰水混合物的热力学温度是273.15K，热力学温度（T）和摄氏温度（t）的换算关系是T＝_____。
38．小明家电能表上标有“220V 10（40）A”的字样，他家原有用电器的总功率是5600W。现准备新购置一台2.97kW 的空调，这台空调正常工作通过的电流是_____A，从电能表安全使用的角度考虑，他家_____（选填：“能”或“不能”）允许安装这样一台空调。
39．某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为_____Ω，若将A和B串联后的总电流为0.1A，则A、B两端的总电压为_____V，将A和B并联后，干路中的电流为0.6A，则A两端的电压是_____V．
40．不少人曾经设想制造一种不需要动力就可以源源不断地对外做功的“永动机”．这个设想不可能实现的根本原因在于它违反了_____定律．
三、实验题（每空1分，共2题，15分）
41．在“探究什么情况下磁可以生电”的实验中：
（1）小星设计的电路如图甲所示，在蹄形磁体的磁场中放置一根导线ab，ab的两端分别跟开关，螺线管连接，螺线管旁放置一个小磁针，当ab中产生电流时，螺线管中有_____通过，小磁针会发生偏转．
（2）小星闭合开关后，不管导线ab在磁场中怎样运动，小磁针都不偏转，是没有产生电流，还是产生的电流太微弱？他换用了一个灵敏电流表代替螺线管和小磁针，如果灵敏电流表指针发生偏转，表明ab中产生电流，实验的情况如图乙所示．
A、观察并分析①②③现象可知：导体静止时，_____产生感应电流；导体沿着磁感线方向运动时，不能产生感应电流；导体切割磁感应线运动时，_____产生感应电流．（均选填“能”或“不能”）．
B、观察并分析③④现象可知：产生感应电流的条件之一是_____．
（3）对比图甲和图乙两次实验后，小星认为：图甲中小磁针不发生偏转，不是没有产生电流，而是_____．
42．小亮同学在探究“电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置。
（1）盒内封闭一定量的空气的优点是空气受热容易膨胀，便于实验观察，在实验中是通过观察__________来比较电流通过导体产生热量的多少；
（2）你认为该图所示的装置是用来研究电流通过导体产生的热量与_________的关系；
（3）由实验现象可以得到的结论是在___________、通电时间相同的情况下，通过导体的_________越大，导体产生的热量越多。
四、计算题（每题10分，共2题，20分）
43．如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
44．一辆重为2×104N的电动汽车，以恒定功率50kW在平直的公路上匀速行驶3km，用时3min。已知汽车在行驶中所受阻力为车重的0.1倍。求：
（1）汽车的牵引力所做的功；
（2）汽车发动机的机械效率（计算结果保留一位小数）。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】A．由图可以看出通电螺线管的磁场和条形磁体的磁场一样，并且可以看到Q点铁屑的分布比P点密集，由此可以确定Q点的磁场比P点强，故A不符合题意；
BC．只改变电流方向，则磁场方向发生改变，但通电螺线管的磁场强弱不变，故B不符合题意，C符合题意；
D．只增大螺线管中的电流，则磁场的强弱发生改变，但磁场方向不变，故D不符合题意．
2、B
【详解】A．两电阻串联，电流表测量电路中的电流，身高越高R接入电路的电阻变大，电路中的总电阻变大，根据欧姆定律可知电路中的电流变小，即电流表示数变小，故A不符合题意；
B．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变大，根据串联电路分压的特点可知，滑动变阻器分得的电压变大，即电压表的示数变大，故B符合题意；
C．两电阻串联，电压表测R两端的电压，身高越高R接入电路的电阻变小，电路中的总电阻变小，根据串联电路分压的特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故C不符合题意；
D．两电阻并联，电流表测量定值电阻所在支路电流，由于并联电路中各支路互不影响，因此通过定值电阻的电流不变，与身高无关，故D不符合题意．
3、D
【详解】甲图中两个气门都关闭，活塞向上运动，因此是压缩冲程．乙图中进气门关闭，排气门打开，活塞向上运动，因此排气冲程；丙图中两个气门都关闭，活塞向下运动，因此是做功冲程；丁图中进气门打开，排气门关闭，因此是吸气冲程．
【点睛】
四冲程内燃机一个工作循环包括吸气、压缩、做功、排气四个冲程，根据两个气门的开关、活塞的运动方向可以确定每个冲程，从而排列出正确的顺序．
4、D
【详解】扩散现象说明一切物质的分子都在不停地做无规则运动， 由于烟分子做无规则运动，在空气中进行扩散，所以在空气不流通的房间里，只要有一个人吸烟，整个房间也会充满烟味．吸烟有害健康，所以要在公共场所禁止吸烟．
5、A
【详解】电路中的总功率：P=40W×54=2160W，由P=UI可得，电路中总电流：
I==2160W220V≈9.8A，
A．用两根保险丝并联使用，允许通过的电流为2×5A=10A>9.8A.符合题意；
B．将三根保险丝并联使用，允许通过的电流为3×5A=15A>9.8A.由于保险丝额定电流过大时不易熔断，所以这样并不安全，不合题意；
C．将保险丝接长使用，会使其电阻增大，额定电流变小，更易熔断，不合题意；
D．使用一根保险丝额定电流为5A，会熔断．不合题意．
【点睛】
保险丝烧断，必须更换合适的保险丝．先求出电路中的总功率，再利用P=UI求出电路中总电流，再选择5A的保险丝的使用方法．
6、C
【解析】考点：电与磁．
分析：由于动圈式话筒工作原理是电磁感应，故只有C中的发电机的原理与它是相同的，故选C．
7、D
【分析】（1）不能用湿手接触带电体；
（2）生活中要远离高压带电体；
（3）手要接触试电笔的笔尾金属体；
（4）发生触电时，应先切断电源．
【详解】A、生活中的水是导体，用湿手拔用电器的插头易引发触电，故A错误；
B、在高压电线附近放风筝，风筝容易缠绕到高压线或引发高压电弧触电，是不符合安全用电常识的，故B错误；
C、使用试电笔时，手要接触笔尾金属体，但不能接触笔尖金属体，故C错误；
D、电器起火时，应先切断电源，再施救，故D正确．
故选D．
8、D
【解析】试题分析：改变物体内能的方式有两种：做功和热传递；它们的不同点是：热传递过程是能量的转移过程，而做功过程是能量的转化过程．（1）锯条锯木头，克服摩擦做功，使锯条的内能增加、温度升高而发烫，是利用做功的方式改变内能；
（2）擦划火柴，克服摩擦做功，使火柴头的内能增加、温度升高达到燃点而燃烧，是利用做功的方式改变内能；
（3）冬天对着手呵气，是手从热气吸收热量，使手的内能增加、温度升而暖和，是利用热传递的方式改变内能；
（4）电流通过导体，电流做功，消耗电能转化为内能，使导体会发热，是利用做功的方式改变内能．故选D．
考点：做功改变物体内能
9、A
【详解】电熨斗跟导线串联，通过它们的电流I和通电时间t相等；因为，
，
所以产生的热量：
，
即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A正确，BCD错误。
10、D
【解析】由图知定值电阻和滑动变阻器串联，根据串联电路的分压原理可知，电压表示数保持2V不变，则滑动变阻器两端的电压是4V,则R滑与R的比值是，当定值电阻阻值为20欧时 滑动变阻器连入电路的阻值最大是40欧，所以ABC都不符合要求，故D正确．
11、B
【详解】A．家用电风扇的额定功率约为50W左右，故A不符合题意；
B．教室里一只日光灯正常工作时的电流约为0.2A，故B符合题意；
C．一节干电池的电压为1.5V，故C不符合题意；
D．人体的安全电压不超过36V，故D符合题意。
故选B。
12、D
【详解】AB．如图 R1 与 R2 串联，电压表测量 R1 两端电压。根据丙图可得，R2 阻值随着酒精浓度的增大而减小，R2 两端电压也随之减小，电源电压不变，则电压表测量 R1 示数会增大， 故 A、B 错误；
CD．某驾驶员测量时电压表示数0.5V，则 R2 两端电压为
，
此时电路中的电流为：
，
则传感器的阻值为
，
根据丙图可知，此时酒精浓度为5×10-3mg/100ml，小于36×10-3mg/100mL，故C错误，D正确。
13、D
【详解】因为灯丝电阻随温度的升高而增大，当灯丝两端电压越大，灯丝的温度越高，灯丝的电阻越大，通过灯泡的电流增大的越慢。
故选D。
14、B
【详解】电流表应串联接入电路中，电压表应并联接入电路中，故流速表应为电压表；
当水流变大时，活塞下方流速变大，压强变小变小，活塞向下移动，滑动变阻器接入电路的电阻变大，电路中的总电阻变小大，根据欧姆定律可知，电路中电流变小，根据U=IR可知定值电阻两端电压变小，根据串联电路的电压规律可知，电压示数变大，流速表示数变大。
故选B。
15、B
【解析】根据POS刷卡机的原理，当带有磁条的信用卡在刷卡机上刷过时，相当于闭合电路的部分导体在切割磁感线，刷卡机的检测头就会产生感应电流，是电磁感应现象．
A．电磁铁是利用电流的磁效应制成的，故A不符合题意．
B．发电机是利用电磁感应原理制成的，故B符合题意．
C．电动机是利用通电线圈在磁场中受力的作用而制成的，故C不符合题意．
D．电磁继电器是利用电磁铁控制工作电路通断的开关，是利用电流的磁效应制成的，故D不符合题意．
故答案为B．
【点睛】
本题考查电磁感应现象的应用，首先能通过题意找出探测器的原理，并能正确掌握电磁铁、发电机、电动机、电磁继电器的原理，从而得出答案．
16、B
【详解】第一阶段她把138kg的杠铃很快地举过头顶，力的方向向上，距离也向上；故第一阶段运动员做了功；
第二阶段使杠铃在空中停留了3s，只有力，没有距离；故第二阶段运动员没有做功；
故选B。
17、D
【详解】A. 将甲、乙两灯串联在电路中时，由图象可知,甲灯两端电压U甲=2V时，通过的电流I甲=0.4A，因串联电路中各处的电流相等，所以电路中的电流I=I乙=I甲=0.4A，由图象可知电流为0.4A时，乙两端的电压U乙=3V因串联电路中总电压等于各分电压之和，所以电路两端的总电压：U=U甲+U乙=2V+3V=5V，故错误；
B. 由 得乙灯的电阻为：，故错误；
C. 甲灯10s内电流做功为：，故错误；
D. 甲、乙两灯总功率为：，故正确．
18、C
【详解】A．教室里电灯功率约为40W，所以其电流约为0.18A，故A不符合题意；
B．一节干电池电压约为1.5V，故B不符合题意；
C．空调是家庭电器里耗电较多的电器，功率较大，约为1000W，故C符合题意；
D．人体的安全电压不超过36V，故D不符合题意。
故选C。
19、D
【详解】A．雾锁江面，大气中的水蒸气遇冷液化形成的，液化放热，不符合题意；
B．霜是水蒸气凝华形成的固态小冰晶，凝华放热，不符合题意；
C．露是空气中的水蒸气遇冷液化形成的，液化放热，不符合题意；
D．冰融河间，固态的冰变成液态的水，属于熔化现象，熔化吸热，符合题意。
20、A
【详解】AB．由图像可得，A点到F1的距离为s2，若令A点到重力的距离为s3，根据杠杆的平衡条件“动力×动力臂=阻力×阻力臂”可知
可以推出
由于
可得
故A选项正确，符合题意，B选项错误，不符合题意；
C．重力的力臂为支点A到重力的距离，重力竖直向下，因此力臂为水平方向，故C选项错误，不符合题意；
D．F1与G在支点同侧，重力方向竖直向下，所以F１的方向应该向上，故D选项错误，不符合题意。
21、B
【详解】北斗导航卫星在加速升空过程中，卫星的质量不变、速度变大、高度变大，则动能增大、重力势能增大。
故选B。
22、D
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动．
【详解】为有暗香来，是指闻到花香，是因为花中含有香味的分子在不断的运动，引起了人的嗅觉，故D符合题意．
故选D．
23、B
【详解】A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在熔断器的前面，控制用电器的开关要接在火线和控制用电器之间，故A错误；
B、家用电器的金属外壳必须接地，防止金属外壳漏电时发生触电事故，故B正确；
C、使用测电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D、空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故D错误．
故选B．
24、B
【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；
D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
25、A
【分析】当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流；
当再闭合开关S1时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知闭合开关S1时通过R1的电流不变，根据并联电路的电流特点可知电流表的变化量即为通过R2的电流，根据并联电路的电压特点和P=UI求出闭合S、S1后，R1与R2的电功率之比。
【详解】当只闭合开关S时，电路为R1的简单电路，电流表的示数为通过R1的电流，即
I1=0.2A；
当再闭合开关S1时，两电阻并联，电流表测干路电流，
∵并联电路中各支路独立工作、互不影响，
∴闭合开关S1时通过R1的电流不变，
∵并联电路中干路电流等于各支路电流之和，
∴通过R2的电流等于电流表的变化量，即
I2=0.3A，
∵并联电路中各支路两端的电压相等，
∴闭合S、S1后，R1与R2的电功率之比：
。
故选A。
【点睛】
本题考查了电功率公式的应用，关键是根据并联电路的特点判断出再闭合开关S1时电流表示数的变化量即为通过过R2的电流．
26、D
【详解】由图示可知，灯泡与滑动变阻器是并联的，两者互不影响，所以滑片移动时不会影响灯泡的亮度，故A错；滑片在最右端时通过变阻器的电流为4．3A，则干路中的电流为4．3A+4．5A=4．8A，故B错；由题意可知，通过电阻R的最大电流为4A，最小电流为4．3A，所以可得电阻R消耗的最大功率为3W，最小功率为4．9W，故C错；干路中的最大电流为4．5A，最小电流为4．8A，所以可得电路消耗的最大功率为3．5W，最小功率为4．3W，故D正确；应选D．
27、B
【详解】由电路图可知，灯泡、滑动变阻器串联连接，电压表测灯泡两端的电压，电流表测电路中的电流。
闭合开关后，当滑片P在某一端点时，根据P＝UI可知：灯泡两端的电压
＝3V；
当滑片P移至中点时，由于滑动变阻器变小，电路中的电流变大，灯泡两端的电压变大，所以此时电灯泡两端的电压
＝3V；
由于灯泡正常发光时根据P＝得：
灯泡正常发光时的电阻
＝12.5Ω，
故A错误；
当滑片P在某一端点时，滑动变阻器全部连入电路，根据串联电路电阻特点和I＝可得：电源电压
U＝IR＝3V----①,
当滑片P移至中点时，根据P＝UI可知：
电路中的电流
＝0.4A,
根据串联电路电阻特点和I＝可得：
电源电压
U＝RLR)＝0.4A(12.5ΩR)---②,
解①②可得：
R＝20Ω，
故B正确；
U＝9V，
故C错误；
当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率
P＝I2R＝(0.3A)20Ω＝1.8W，
故D错误。
故选B。
28、B
【分析】(1)探究电流通过电阻产生的热量跟电阻阻值大小的关系，根据可知，应控制电流和通电时间相同；
(2)转换法，通过观察两电阻丝表面的油墨变色先后反映电流通过电阻产生的热量多少。
【详解】由电路图可知，R1、R2串联，根据串联电路的特点，通过两电阻丝的电流相同，一个开关控制电路，通电时间也相同，电阻丝R2先变色，说明电流通过电阻R2产生的热量更多，根据可知，R2>R1。再根据串联分电压的特点，R2两端的电压大于R1两端的电压，故选B。
【点睛】
理解焦耳定律的公式，知道探究电流通过电阻产生的热量跟电阻阻值大小的关系，就要控制电流和通电时间相同。
29、C
【详解】磁极间的磁感线是从N极指向S极，由图可知，A、B、D中的导体运动时都会切割磁感线，所以会产生感应电流；只有C没有切割磁感线，所以不会产生感应电流；
30、B
【详解】A．保险丝材料主要是由铝锑合金等低熔点合金制成的。保险丝必须是易熔化的金属丝，才能在电流大时及时熔断，起到保护作用。故A不符合题意；
B．发现触电事故时，应先想法断开电源。故B符合题意；
C．空气开关跳闸后，应先检查寻找问题，排除故障后再闭合开关。故C不符合题意；
D．水属于电的良导体，用湿抹布擦拭正在发光的灯泡，容易引起触电事故。故D不符合题意。
故选B。
二、填空题（每空1分，共10题，20分）
31、电压 电流
【详解】[1][2]若A方框为电流表，则会导致L1短路，不发光，则可知A方框为电压表，B方框为电流表，两灯泡串联，均发光；
[3]分析电路图可知为L1与L2并联电路，开关S1在干路，开关S2在L2所在支路，故作图如下：
32、0.4×101 200
【详解】[1]弹簧恰好处于自然状态时，说明没有发生形变，则F浮=G，那么：
ρ水gV排=ρ木gV木，
因为木块A有2/5的体积浸在水中，即：
，
所以：
[2]开始木块浸入水中的深度是：
根据木块受力平衡可知：
G=F浮=ρ水gV排=1×101kg/m1×10N/kg×0.10m×0.10m×0.04m=4N，
加水后，木块受三个力平衡，由平衡条件得：
F'浮=G+F拉=4N+1N=5N
则木块排开水的体积为：
，
那么木块浸入水中的深度为：
，
所以，弹簧伸长量L=1cm，加水后，水深度增加了：
△h=h'-h+L=5cm-4cm+1cm=2cm=0.02m，
那么加水前后容器底部受到水的压强变化为：
△p=ρ水g△h=1×101kg/m1×10N/kg×0.02m=200Pa。
33、减小 快
【详解】[1][2]当人造卫星沿椭圆轨道绕地球运行时，机械能守恒，当它从远地点向近地点运动时，它离地球的高度越来越小，重力势能减小，动能增大，所以卫星速度是越来越快的。
34、2:1 2:1 37.5
【详解】由题意可知，当开关 S 闭合，滑动变阻器接入电路的电阻为 时，与串联，被短路；通过电阻的电流为，电压表 V1测量两端的电压；电压表 V2测量两端的电压；所以：
当开关 S 断开，滑动变阻器接入电路的 电阻为时，与、串联，通过电阻的电流为 ，电压表 V1测量与两端的电压；电压表 V2测量与两端的电压；所以：
此时电阻的功率：
电阻 的功率：
(1)[1]由题意得：
故电阻等于2:1
(2)[2]由于，所以：
即
由第一问可知，电阻等于2:1，所以：
电阻等于：
(3)[3]由题意可知，当开关S闭合，滑动变阻器的滑片移到最右端时，此时电路时的简单电路，电路功率最大；当开关 S 断开，滑动变阻器接入电路的 电阻为时，与、串联，通过电阻的电流为：
又由于 ，有：
化简得：
又因为，；所以：
所以通过电阻的电流为：
此时电阻的功率：
当开关S闭合，滑动变阻器的滑片移到最右端时，此时电路时的简单电路，电路功率最大，为：
35、S1 S2 S2S3
【详解】（1）当只闭合开关S1时，如图1所示：电路为L2的简单电路、L1断路，所以此时灯L2发光、L1不发光；
（2）当闭合开关S2时，如图2所示：电流从电源正极出发后依次经过两盏灯泡，所以它们是串联；
（3）当同时闭合开关S2、S3时，如图3所示：电流不经过用电器直接从电源正极流入电源负极，形成电源短路，这种电路是绝对不允许的．
36、A 80
【详解】A物质在熔化过程中，温度保持在80℃不变，所以A是晶体，它的熔点是80℃．
37、冷热程度 t+273.15K
【解析】冷的物体温度低，热的物体温度高，故温度是表示物体冷热程度的物理量。冰水混合物的温度是273.15K，一个标准大气压下沸水的温度是373.15K，则热力学温度T和摄氏温度t的关系是：。
38、13.5 能
【详解】[1]空调功率
工作电压U=220V，由可得正常工作时通过空调的电流
这台空调正常工作通过的电流是13.5A。
[2]“220V 10（40）A”中，220V是指电能表的工作电压，10A为电能表的标定电流，40A为电能表平时工作允许通过的最大电流；电能表允许接入的用电器最大电功率
增加这台空调后，他家的用电器总功率为
因为，所以小明家的电路能安装这样一台空调。
39、5 1.5 2
【分析】（1）由图象可知，元件A、B的电流与电压图象是正比例函数图象，则元件A、B为定值电阻，从图象中读出任意一组电流和电压值，根据欧姆定律求出它们的电阻；
（2）两元件串联时通过它们的电流相等，根据图象读出它们串联时的电压．
（3）两元件并联时它们两端的电压相等，根据图象读出通过它们的电流，利用并联电路的电流特点求出干路电流；
【详解】（1）由图象可知，当UA=3.0V时，通过元件A的电流IA=0.6A，
则元件A的电阻：；
（2）因串联电路中各处的电流相等，
所以，将A和B串联后接在电源上，通过A和B的电流是0.1A时，IA″=IB''=0.1A，
由图象可知，此时A两端电压是0.5V，B两端电压1.0V；
则此时总电压为1.5V．
（3）因并联电路中各支路两端的电压相等，
所以当总电流为0.6A，由图象可知，通过它们的电流分别为IA′=0.4A，IB′=0.2A；
此时A和B两端的电压都为2.0V．
40、能量守恒
【解析】试题分析：很多科学家致力于研究永动机，希望能造出不消耗能量而源源不断的向外输出能量；但结果都以失败告终；其原因是因为永动机违背了能量守恒定律．
考点：能量守恒定律
三、实验题（每空1分，共2题，15分）
41、电流不能能闭合电路产生的电流太微弱
【解析】（1）当导体ab中产生电流时，螺线管中有电流通过，通电螺线管周围存在磁场，小磁针受磁力作用会发生偏转．
（2）A、图乙中①②③的电路都是闭合电路，观察并分析①②③现象可知：导体静止时，没有做切割磁感线运动，不能产生感应电流；导体沿着磁感线方向运动时，没有做切割磁感线运动，不能产生感应电流；导体切割磁感应线运动时，灵敏电流表的指针发生偏转，能产生感应电流．
B、观察并分析③④现象可知：产生感应电流的条件之一是闭合电路．
（3）对比图甲和图乙两次实验可知，图甲中小磁针不发生偏转，不是没有产生电流，而是产生的电流太微弱．
42、两个U形管中液面的高度差 电流大小 电阻 电流
【详解】(1)[1]该实验中是通过观察两个U形管中液面的高度差来反映电流通过电阻丝产生的热量的多少，U形管中液面高度差越大，说明电流通过电阻丝产生的热量越多；
(2)[2]由图可知，右边容器内一个5Ω的电阻与容器外一个5Ω的电阻并联，再与左边容器内5Ω的电阻串联，根据并联电路的电流特点可知，通过左边容器内电阻丝的电流大于通过右边容器内电阻丝的电流，而烧瓶内电阻丝的阻值都是5Ω，电阻相同、通电时间相等，所以研究的是电流通过电阻丝产生的热量与电流大小的关系；
(3)[3][4]实验现象是左边U形管中液面高度差大，说明左边电阻丝产生的热量多；所以，可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流越大，电阻产生的热量越多。
四、计算题（每题10分，共2题，20分）
43、（1）80V；（2）96W
【解析】解答：由电路图可知,R1与R2并联,电流表A1测干路电流,电流表A2测R2支路的电流．(1)因并联电路中各支路两端的电压相等，所以,由I可得，电源的电压：U＝I2R2＝0.8A×100Ω＝80V；(2)因并联电路中干路电流等于各支路电流之和，所以,通过R1的电流：I1＝I−I2＝2A−0.8A＝1.2A，电阻R1消耗的电功率：P1＝UI1＝80V×1.2A＝96W.
点睛：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流．（1）根据并联电路的电压特点和欧姆定律求出电源的电压；（2）根据并联电路的电流特点求出通过R1的电流，根据P＝UI求出电阻R1消耗的电功率．
44、 (1)6×106J；(2)66.7%
【详解】(1)因电动汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车的牵引力
F=F阻=0.1G=0.1×2×104N=2×103N
则汽车的牵引力所做的功
W机械=Fs=2×103N×3×103m=6×106J
(2)电动汽车消耗的电能
W电=Pt=50×103W×3×60s=9×106J
汽车发动机的机械效率

答：(1)汽车的牵引力所做的功为6×106J；
(2)汽车发动机的机械效率为66.7%。
