物理选择性必修 第一册第三节 机械波的传播现象教学演示ppt课件

这是一份物理选择性必修 第一册第三节 机械波的传播现象教学演示ppt课件，共56页。

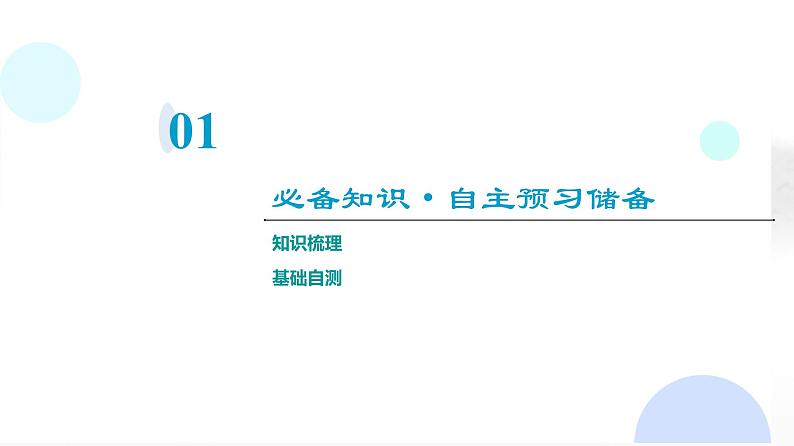

必备知识·自主预习储备

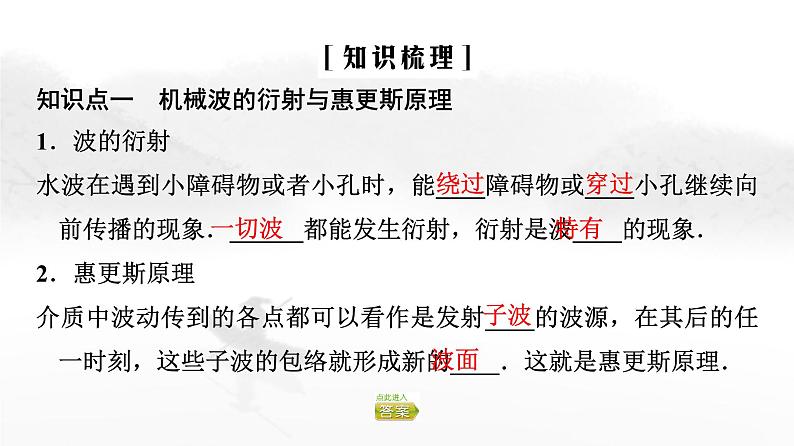

知识点一　机械波的衍射与惠更斯原理1．波的衍射水波在遇到小障碍物或者小孔时，能____障碍物或____小孔继续向前传播的现象．______都能发生衍射，衍射是波____的现象．2．惠更斯原理介质中波动传到的各点都可以看作是发射____的波源，在其后的任一时刻，这些子波的包络就形成新的____．这就是惠更斯原理．

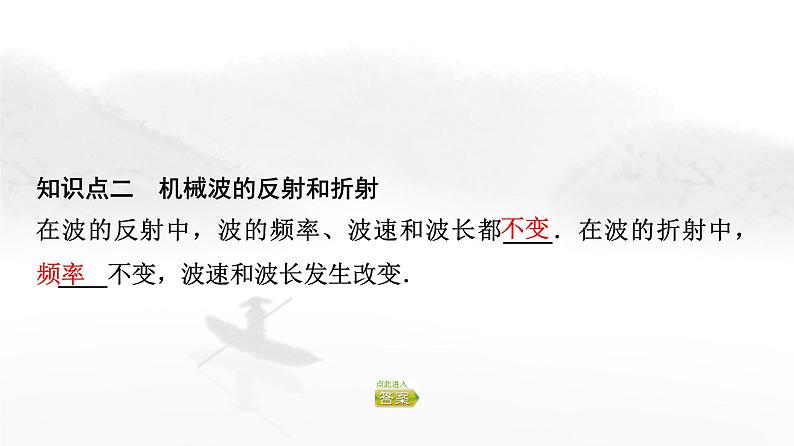

知识点二　机械波的反射和折射在波的反射中，波的频率、波速和波长都____．在波的折射中，____不变，波速和波长发生改变．

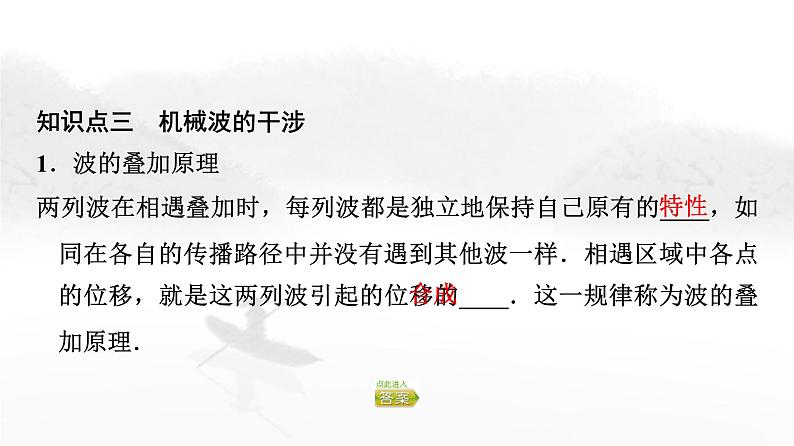

知识点三　机械波的干涉1．波的叠加原理两列波在相遇叠加时，每列波都是独立地保持自己原有的____，如同在各自的传播路径中并没有遇到其他波一样．相遇区域中各点的位移，就是这两列波引起的位移的____．这一规律称为波的叠加原理．

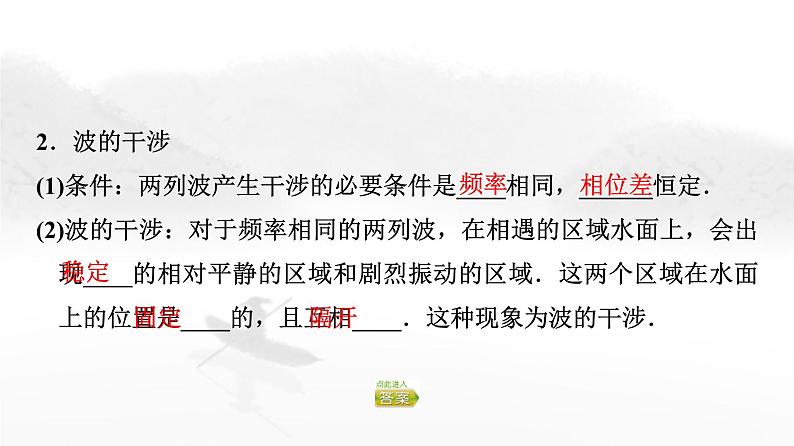

2．波的干涉(1)条件：两列波产生干涉的必要条件是____相同，______恒定．(2)波的干涉：对于频率相同的两列波，在相遇的区域水面上，会出现____的相对平静的区域和剧烈振动的区域．这两个区域在水面上的位置是____的，且互相____．这种现象为波的干涉．

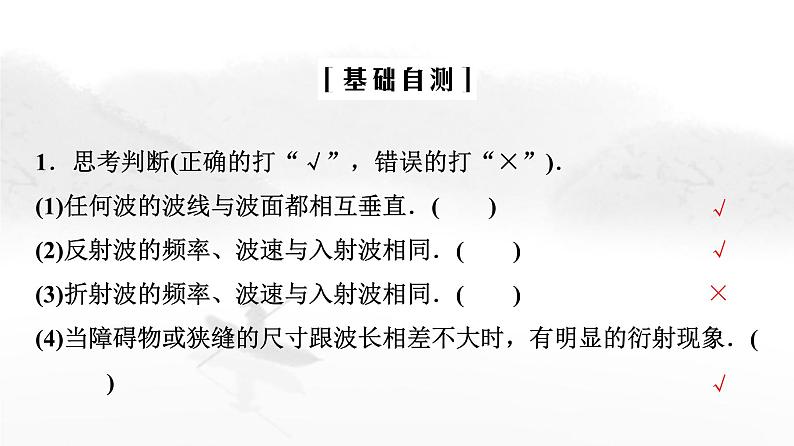

1．思考判断(正确的打“√”，错误的打“×”)．(1)任何波的波线与波面都相互垂直．(　　)(2)反射波的频率、波速与入射波相同．(　　)(3)折射波的频率、波速与入射波相同．(　　)(4)当障碍物或狭缝的尺寸跟波长相差不大时，有明显的衍射现象．(　　)
2．(多选)下列叙述属于波的反射现象的是(　　)A．在空房间里讲话，会感到声音比在野外响B．水波从深水区入射到浅水区方向变化C．讲话者又听到自己的回声D．声波从空气中进入水中速度变大
AC　[A、C都属于波的反射现象，B、D属于波的折射现象．]
3．下列现象或事实属于衍射现象的是(　　)A．风从窗户吹进来B．雪堆积在背风的屋后C．听到墙外人的说话声D．晚上看到水中月亮的倒影
C　[波在传播过程中偏离直线传播绕过障碍物的现象称为波的衍射．C与衍射现象相符．A、B、D不属于衍射现象．]
关键能力·情境探究达成
考点2　波的反射和波的折射
考点3　波的叠加与波的干涉
波面一定是平面吗？根据下图思考波线与波面的关系是怎样的．提示：波面不一定是平面．波线与波面互相垂直，一定条件下由波面可确定波线，由波线可确定波面．
◆考点1　惠更斯原理1．对波线与波面的理解(1)波面不一定是面，如水波，它只能在水面传播，水波的波面是以波源为圆心的一簇圆．(2)波线是有方向的一簇线，它的方向代表了波的传播方向．(3)波线与波面互相垂直，一定条件下由波面可确定波线，由波线可确定波面．
2．惠更斯原理的实质波面上的每一点都是一个次级球面波的子波源，子波的波速与频率等于初级波的波速和频率，此后每一时刻的子波波面的包络面就是该时刻总的波动的波面．其核心思想是介质中任一处的波动状态是由各处的波动决定的．
3．惠更斯原理的局限性光的直线传播、反射、折射等都能用此来进行较好的解释．但是，惠更斯原理是比较粗糙的，用它不能解释衍射现象与狭缝或障碍物大小的关系，而且由惠更斯原理推知有倒退波的存在，而倒退波显然是不存在的．
【典例1】　(多选)下列叙述中正确的是(　　)A．空间点波源发出的球面波，其波面是一个球面，波线就是以波源为圆心的同心圆B．平面波的波线是一条直线，其波线相互平行C．根据惠更斯原理，波面各点都可看作一个子波源，子波前进的方向的包络面就是该时刻的波面D．利用惠更斯原理，只要知道t时刻波面的位置和波速，就可确定t＋Δt时刻波面的位置
BCD　[球面波的波线沿球面的半径方向，A错误；平面波的波线是一条直线，由于波线与波面垂直，故平面波的波线相互平行，B正确；由惠更斯原理可知，C正确；利用惠更斯原理，只要知道t时刻波面的位置和波速，就可确定另一时刻波面的位置，D正确．]
利用惠更斯原理解释波的传播的一般步骤(1)确定一列波某时刻一个波面的位置．(2)在波面上取两点或多个点作为子波的波源．(3)选一段时间Δt．(4)根据波速确定Δt时间后子波波面的位置．(5)确定子波在波前进方向上的包络面，即为新的波面．(6)由新的波面可确定波线及其方向．
[跟进训练]1．(多选)关于对惠更斯原理的理解，下列说法正确的是(　　)A．同一波面上的各质点振动情况完全相同B．同一振源的不同波面上的质点的振动情况一定不同C．球面波的波面是以波源为中心的一个个球面D．无论怎样的波，波线始终和波面垂直
ACD　[按照惠更斯原理，波面是由振动情况完全相同的点构成的面，而不同波面上质点的振动情况可能相同，如相位相差2π整数倍的质点的振动情况相同，故A正确，B错误；由波面和波线的概念，不难判定C、D正确．]
2．波的反射、折射现象中各量的变化(1)波向前传播在两种介质的界面上会同时发生反射现象和折射现象，一些相关物理量变化如下：
(2)说明：①频率f由波源决定，故无论是反射波的频率还是折射波的频率都等于入射波的频率．②波速v由介质决定，因反射波与入射波在同一介质中传播，故波速不变；折射波与入射波在不同介质中传播，波速变化．③根据v＝λf，波长λ与v及f有关，即与介质和波源有关，反射波与入射波在同一介质中，波速相同、频率相同，故波长相同．折射波与入射波在不同介质中传播，v不同，f相同，故λ不同．
(2)超声波定位：蝙蝠能发出超声波，超声波遇到障碍物或捕食目标时会被反射回来，蝙蝠就根据接收到的反射回来的超声波来确定障碍物或食物位置，从而确定飞行方向．另外海豚、雷达也是利用波的反射来定位或测速的．
【典例2】　有一辆汽车以15 m/s的速度匀速行驶，在其正前方有一陡峭山崖，汽车鸣笛2 s 后司机听到回声，此时汽车距山崖的距离多远？(v声＝340 m/s)[解析]　若汽车静止，问题就简单了．现在汽车运动，声音传播，如图所示为汽车与声波的运动过程示意图．
◆考点3　波的叠加与波的干涉1．波的干涉与波的叠加(1)波的叠加是无条件的，任何频率的两列波在空间相遇都会叠加，但干涉必须是满足一定条件的两列波叠加后形成的现象．(2)稳定干涉图样的产生是有条件的，必须是两列同类的波，并且波的频率相同、振动方向相同、相位差恒定．如果两列波的频率不相等，在同一种介质中传播时其波长就不相等，这样不能形成稳定的振动加强点和减弱点．因此我们就看不到稳定的干涉图样，只能是一般的振动叠加现象．
2．干涉图样及其特征(1)干涉图样．
(2)特征：①加强区和减弱区的位置固定不变．②加强区始终加强，减弱区始终减弱(加强区与减弱区不随时间变化)．③加强区与减弱区互相间隔．
【典例3】　(多选)如图所示，S1、S2是振幅均为A的两个水波波源，某时刻它们形成的波峰和波谷分别由实线和虚线表示．则下列说法中正确的是(　　)A．两列波在相遇区域发生干涉B．两列波在相遇区域内发生叠加C．此时各点的位移是：xA＝0，xB＝－2A，xC＝2AD．A处振动始终减弱，B、C处振动始终加强
[思路点拨]　(1)从图中可以看出，两列水波波长不同，频率不同，不能发生干涉现象．(2)两列波叠加，任何一个质点的总位移等于两列波在该点上的位移的矢量和．
确定振动加强点和减弱点的技巧(1)波峰与波峰(或波谷与波谷)相遇的点为振动加强点，波峰与波谷相遇的点为振动减弱点．(2)在波的传播方向上，加强点的连线为加强区，减弱点的连线为减弱区．(3)不管波如何叠加，介质中的各质点均在各自的平衡位置附近振动．
[跟进训练]3．如图所示是水波干涉示意图，S1、S2是两波源，A、D、B三点在一条直线上，两波源频率相同，振幅相等，则下列说法正确的是(　　)A．A处质点一会儿在波峰，一会儿在波谷B．B处质点一直在波谷C．C处质点一会儿在波峰，一会儿在波谷D．D处质点一直在平衡位置
A　[A、B、D三点都在振动加强区，三处质点均做简谐运动，质点一会儿在波峰，一会儿在波谷，选项A正确，B、D错误；点C是振动减弱点，又因两波振幅相等，故C处质点一直在平衡位置不动，选项C错误．]
◆考点4　波的衍射1．关于衍射的条件应该说衍射是没有条件的，衍射是波特有的现象，一切波都可以发生衍射．衍射只有“明显”与“不明显”之分，障碍物或小孔的尺寸跟波长差不多，或比波长小是产生明显衍射的条件．
2．波的衍射实质分析波传到小孔(障碍物)时，小孔(障碍物)仿佛是一个新波源，由它发出的与原来同频率的波在小孔(障碍物)后传播，就偏离了直线方向．波的直线传播只是在衍射不明显时的近似情况．
3．衍射图样(1)图甲为水波遇到较宽的缝．(2)图乙为水波遇到较窄的缝．
【典例4】　如图所示，O是水面上一波源，实线和虚线分别表示某时刻的波峰和波谷，A是挡板，B是小孔．若不考虑波的反射因素，则经过足够长的时间后，水面上的波将分布于(　　)A．整个区域B．阴影Ⅰ以外区域C．阴影Ⅱ以外区域D．阴影Ⅱ和Ⅲ以外的区域
B　[从图中可以看出A挡板宽度比波长大，所以不能发生明显的衍射，而B小孔与波长相差不多，能发生明显的衍射，所以经过足够长的时间后，水面上的波将分布于阴影Ⅰ以外区域，故B正确．]
衍射是波所特有的现象(1)衍射是波所特有的现象，一切波都会产生衍射现象．(2)衍射现象总是存在的，只有明显和不明显的差异．(3)一般情况下，波长越大的波越容易产生明显的衍射现象．
[跟进训练]4．某同学观察到波长相同的水波通过两个宽度不同的狭缝时的现象，如下图所示，下列说法正确的是(　　)A．水波通过狭缝后波长变短B．这是水波的衍射现象，有些波不能发生衍射现象C．此现象可以说明，波长一定，缝越窄衍射现象越明显D．此现象可以说明，缝宽一定，波长越长衍射现象越明显
C　[波衍射后不影响波的特性，即波长和频率不变，A错误；波的衍射是波特有的性质，故所有波都会发生衍射现象，B错误；从图中可知第1幅图衍射现象比较明显，所以波长一定，缝越窄衍射现象越明显，由于题中给出的是波长一定的情况，无法得出缝宽一定时衍射情况，故C正确，D错误．]
学习效果·随堂评估自测
1．(多选)以下关于波的认识，正确的是(　　)A．潜水艇利用声呐探测周围物体的分布情况，用的是波的反射原理B．隐形飞机怪异的外形及表面涂特殊吸波材料，是为了减少波的反射，从而达到隐形的目的C．雷达的工作原理是利用波的直线传播D．水波从深水区传到浅水区改变传播方向的现象，是波的折射现象
ABD　[本题考查波的反射、折射现象在实际问题中的应用．声呐、雷达都是利用接收反射波来进行定位，A正确，C错误；D选项中水波的传播方向发生改变属于波的折射现象，D正确；隐形飞机是通过减少波的反射达到隐形的目的，B正确．]
2．(2022·江苏常熟中学高二期中)如图为蟾蜍在水中鸣叫时水面形成的奇妙水波．已知水波的传播速度与水的深度正相关．下列说法正确的是(　　)A．岸边的人听到的声波是横波B．岸边的人听到的声波频率大于水波的频率C．水面上飘落的树叶逐渐被水波推向岸边D．在深水区，水波更容易发生衍射
3．(2022·上海交大附中高二开学考试)干涉和衍射都是波特有的现象．图甲为水波的衍射实验，挡板M是固定的，挡板N可以上下移动．图乙为两列频率相同的横波相遇时某一时刻的情况，实线表示波蜂，虚线表示波谷．下列说法正确的是(　　)A．甲图中P点为振动加强点B．甲图中水波发生明显的衍射现象C．乙图中M点为振动加强点D．乙图中N点为振动加强点
C　[题图甲只有一列波，不存在振动加强或减弱的说法，故A错误；由题图甲可知，缝宽远大于波长，没有发生明显的衍射现象，故B错误；题图乙中，M点为两列波波峰交点，M点振动加强，C正确；题图乙中，N点为两列波波峰和波谷交点，N点振动减弱，D错误．]
回顾本节内容，自主完成以下问题：1．波反射时频率与波速如何变化？提示：反射波与入射波在同一介质，频率与波速都不变化．2．是不是只有在小孔或障碍物尺寸与波长差不多或比波长小才有衍射现象？提示：衍射现象什么时候都有，只是在小孔或障碍物尺寸与波长差不多或比波长小才有明显的衍射现象．
