人教版八年级物理第四章《光现象》实作图题专题训练(含答案解析)

这是一份人教版八年级物理第四章《光现象》实作图题专题训练(含答案解析)，共19页。

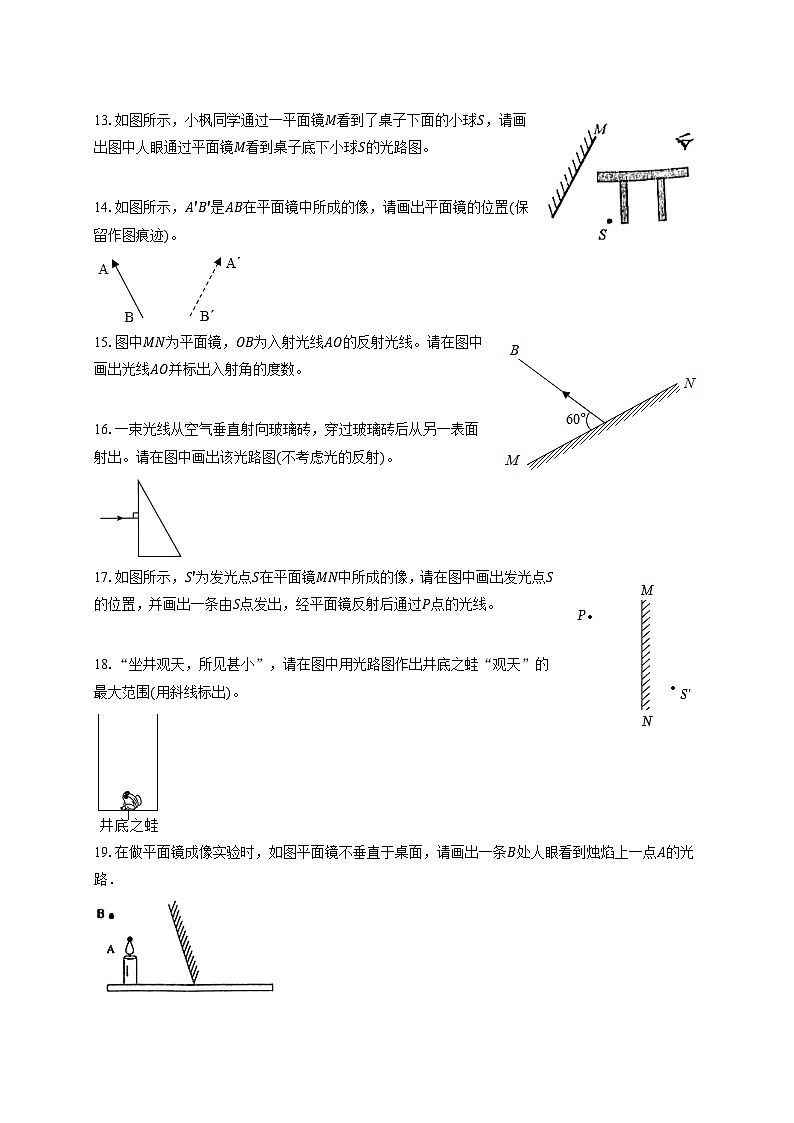

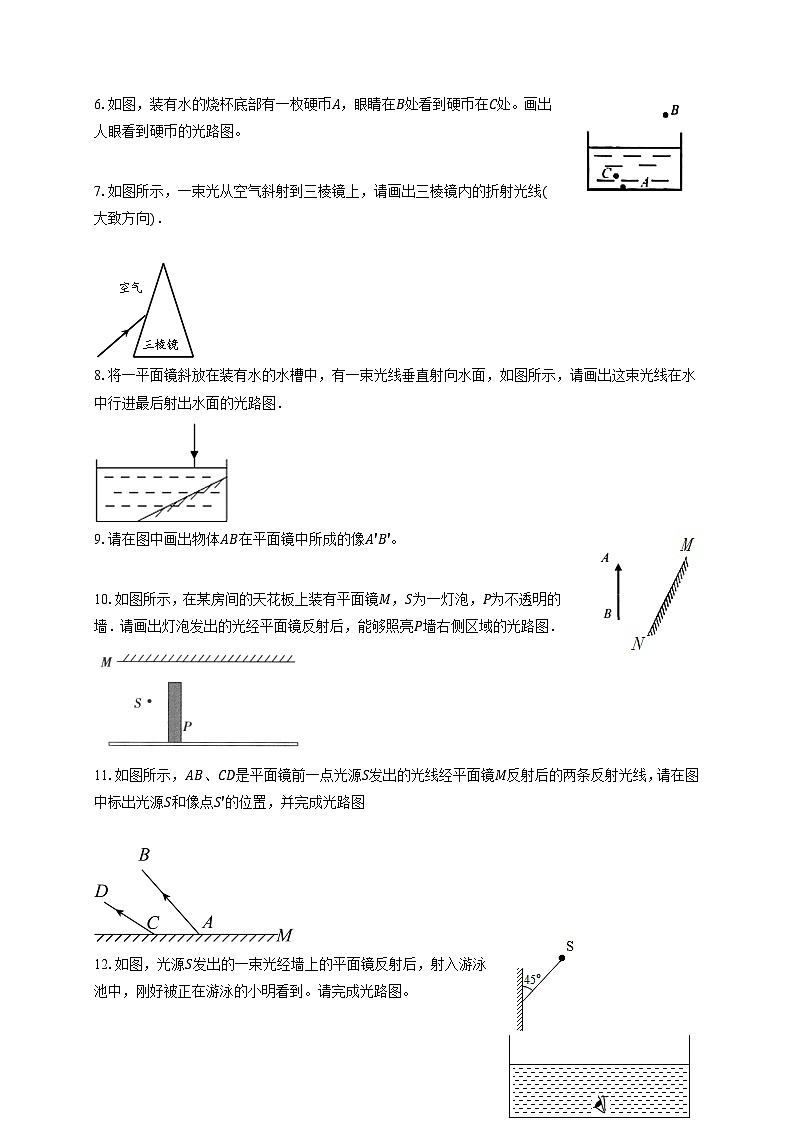

第四章《光现象》实作图题专题训练班级：_________ 姓名：_________ 分数：_________一、作图题（本大题共30小题，共60分）1.画出图中S发出的光线经平面镜反射后过P点的光路．2.完成光线经玻璃方砖后的光路。3.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。4.如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。5.如图所示，平面镜前有一点光源S，S发出的一束光被平面镜反射后经过P点，请作出该光线的光路图(保留作图痕迹)．6.如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。画出人眼看到硬币的光路图。7.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线(大致方向)．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图．9.请在图中画出物体AB在平面镜中所成的像A'B'。10.如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．11.如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S'的位置，并完成光路图12.如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。13.如图所示，小枫同学通过一平面镜M看到了桌子下面的小球S，请画出图中人眼通过平面镜M看到桌子底下小球S的光路图。14.如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。15.图中MN为平面镜，OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。16.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。请在图中画出该光路图(不考虑光的反射)。17.如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。18.“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围(用斜线标出)。19.在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路．20.空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图。(画出1条入射光线及其折射光线即可)21.平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A'、B'重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。22.某同学在做平面镜成像的实验中，白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图(保留作图痕迹)23.如图所示，小明利用一块平面镜使此时的太阳光射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数24.如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出在地板A处看到电灯的光路图(A为人眼)。25.如图所示，点S为光源，P为不透光的挡光板，下面为平面镜，试画出在P的右侧能够看到S的像的范围。26.一束光射向一块玻璃砖(如图)，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)。27.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路图(只需在图中画出一条光的完整路径)。28.如图所示，O'是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中所成的像。29.如图，路灯下站着小明和小华两人，地上留下了他们的影子，请你通过作图确定路灯灯泡S的位置。30.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。参考答案及解析1.答案： 解析：根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，作出射线S'P，与镜面的交点为入射点，再完成光路。本题还可以作出P点的像P'，连接SP'与镜面交于O点，从而确定入射光线和入射点，连接OP画出反射光线。过镜面作出点S的对称点S'，即为点光源S在平面镜中的像，连接S'P与镜面交于O点，即为入射点(反射点)，连接SO就得到入射光线，OP为反射光线，如下图所示：2.答案：第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O'点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，且出射光线平行于入射光线。如图所示： 解析：先画出法线，根据光的折射规律画出所给光线的折射光线。光线再由玻璃射出来时，原来的折射光线此时又变成了入射光线，同样根据光的折射规律再作折射光线。光线在空气与玻璃之间发生两次折射。本题考查光的折射定律中：当光从空气进入水、玻璃等透明介质时，折射角小于入射角；当光从水、玻璃进入空气中时，折射角大于入射角。3.答案： 解析：本题考查了根据光的反射定律作图。光的反射定律：反射角等于入射角；反射光线、入射光线和法线在同一平面内；反射光线和入射光线分居法线两侧。注意此题是两次反射；反射角是反射光线与法线的夹角。过入射点垂直反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达下面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，故第一次反射时反射角为60°，第二次反射时反射角为30°，注意法线要用虚线并作出垂直符号，具体作图所示：。4.答案： 解析：本题考查作光的反射和折射的光路图，掌握好反射和折射规律是关键。本题要根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，画出反射光线；根据光由空气斜射进入玻璃时遵循：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，折射光线向法线偏折，折射角小于入射角，作出折射光线。光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在作反射光线时，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射角小于入射角，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变。如图所示：。5.答案： 解析：本题考查根据平面镜成像的特点作图。可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图。先通过平面镜作出发光点S的对称点S'(即为像点)，连接S'P交平面镜于点O，则OP为反射光线，连接SO，则SO为入射光线，如图所示：。6.答案： 解析：当折射光线射入人眼时，人凭光沿直线传播的感觉，认为硬币在折射光线的反向延长线上的C处，人看到的是硬币的虚像；由题可知，像在C处，眼睛在B处，先连接B、C两点，与水面交于O点，则O为入射点；连接AO，标上箭头为入射光线，则OB为折射光线，并标上箭头，如图所示：本题考查了光的折射光路图的画法，要知道：折射光线好像是从虚像上发出的。7.答案： 解析：画光的折射光路图应首先明确在介质转换时，折射角与入射角的变化情况，确定光线是远离还是靠近法线，这样才能更准确地表示出光的传播路径。根据光的折射规律可知，在斜射时，总是空气中的角较大，作出法线，确定光是从空气射入介质还是从介质射入空气，确定折射角与入射角谁大谁小，最后确定折射光线的大致传播方向。光先从空气射入玻璃，折射角小于入射角，光线会靠近法线；当光线从玻璃中射向空气时，折射角大于入射角，光线会远离法线．如图所示：8.答案：光从空气垂直射入水中，传播方向不变，根据光的反射定律画出经过平面镜后的反射光线，光线从水中斜射入空气中时，折射角大于入射角，据此作出折射光线。 解析：解决此题需要知道光垂直射到水中，传播方向不变，从水中斜射入空气中时，折射角大于入射角，同时也要掌握光的反射定律的内容。本题考查了光的折射规律和光的反射定律。注意当光垂直入射到另一种介质中时，传播方向不变，即折射角和入射角都是0°。9.答案： 解析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。在平面镜成像作图中，若作出物体在平面镜中所成的像，要先根据像与物关于平面镜对称，先作出端点和关键点的像点，再用虚线连接各点即为物体的像。分别作出物体AB端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如图：10.答案： 解析：先作出灯泡S关于平面镜的对称点S'，连接S'与墙的最右上边缘，交平面镜于点O，连接SO，作出入射光线，并画出反射光线；再连接灯泡S与墙的最左上边缘，交平面镜于点A，连接S'A并延长作出反射光线，阴影部分为灯泡S发出的光经平面镜反射后照亮墙右侧区域的范围，如图所示：本题考查了平面镜成像的特点应用和光的反射图的应用，难度一般，需要根据平面镜成像的位置来确定反射光线和入射光线；发光点发出光线后，若反射光线经过特定的点，则可以先作出发光点的像点，利用数学上的两点确定一条直线的知识迅速作出反射光线，再补出入射光线。11.答案：先将两条反射光线反向延长交于一点S'即为像的位置，再通过平面镜作出S'的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示： 解析：本题考查了反射现象中的作图，用好反射光线反向延长过像点、像与物关于平面镜对称是关键。本题还可以根据光的反射定律先画出两反射光线的入射光线，其交点就是光源，再画出像点，这种方法误差较大。12.答案： 解析：本题考查了光的反射定律和光的折射规律，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。主要应用了反射角和入射角的关系。严格按光的反射定律解答此题。13.答案：先作出小球S关于平面镜的对称点，即为像点S'，连接S'与人眼，该直线交平面镜于点O(即为入射点)，从而画出反射光线，连接S和入射点O画出入射光线，如图所示： 解析：利用平面镜成像的特点：像与物关于平面镜对称，作出S的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。本题考查了平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反，即像与物关于平面镜对称。需要注意的是，像位于反射光线的反向延长线上。14.答案：平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA'，BB'，做这两条线段的垂直平分线，即平面镜的位置。如图所示：。 解析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称，由此可确定平面镜的位置。平面镜成像的实质也是光的反射，像物到平面镜等距的规律可帮助我们找到镜面的位置。15.答案： 解析：此题主要考查了反射光线的画法，关键是掌握光的反射定律的内容，注意法线要画成虚线。根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数。先过入射点O作出法线；因为反射光线与镜面的夹角是60°，所以反射角为90°−60°=30°；由反射定律知，反射角与入射角相等，由此作出入射光线AO并标出入射角的度数30°，如图所示：。16.答案： 解析：首先光从空气垂直进入玻璃砖，所以其传播方向不变；然后光从玻璃斜射入空气中时，先过入射点作垂直于界面的法线，然后根据折射光线和入射光线分别位于法线两侧、折射角大于入射角，画出折射光线。如图所示。17.答案：作出像点S'的对称点，即为发光点S，连接S'P，与镜面的交点为入射点O，再连接SO，画上箭头，则SO为入射光线，OP为反射光线。如下图所示： 解析：根据平面镜成像的特点可知，物与像关于镜面对称，首先作出像点S'的发光点S，连接PS'，与镜面的交点为入射点O，再画出入射光线SO。注意平面镜成像的基本特点是物像关于平面镜的轴对称；所有的反射光线的反向延长线都要过像点。18.答案： 解析：图中圆点是青蛙的位置，将圆点与井口左边的端点相连成一直线，将圆点与井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围。因为光是沿直线传播的，所以光线要进入青蛙的眼中，最大范围就是从枯井的边缘处射过来。考查的是光的直线传播，是一道应用题。我们学习物理知识就是为运用物理知识来解释现象或改变我们的生活，此题有一定的意义。19.答案： 解析：根据平面镜成像的特点画出即可，物点与像点到平面镜的距离相等，物与像的连线与平面镜垂直。本题考查了平面镜成像作图，明确平面镜成像的实质，并把握好作图的顺序，是完成此题的关键，同时，还要注意实线、虚线的区别。人的眼睛通过平面镜观察A点，人眼实际看到的是A在平面镜中的像，先做出A在平面镜中的像，然后连接BA'，如图所示：。20.答案：。 解析：光从一种介质斜射入另一介质时，光的传播方向会发生偏折，折射光线进入人眼，人眼逆着折射光线就看到了物体的虚像。本题综合考查了光的直线传播和光的折射，关于光的传播历来就是考试的一个考点，所以该题属于常见题，一定要掌握。逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，说明此时的折射光线会沿着杯子的上沿进入人的眼睛，从而做出折射光线，根据折射点，做出入射光线，如图：。21.答案： 解析：作出小鸟A关于水面的对称点A'，即小鸟的像位置。因为C点人看到小鸟和小鱼的像重合，即A'也是小鱼B的像B'，A'C(B'C)，与水面交于点O，连接BO即为入射光线，OC为折射光线。(1)平面镜成像的特点：像与物的大小相等、像与物到平面镜的距离相等、像与物的连线与镜面垂直。根据平面镜成像的特点可画出小鸟在水中像的位置；(2)根据折射光线的反向延长线过像点得到鱼的光由水进入空气进入人眼光路的入射点，从而完成光路。此题通过作图考查了学生有关光的折射规律的知识，同时考查了平面镜成像的特点，难点是确定光的入射点与光线的方向。22.答案： 解析：根据平面镜成像的原理，知道是由于光的反射形成的，我们看到了像是因为看到了由镜面反射的反射光线，而像就在反射光线的反向延长线上。探究平面镜成像特点的探究过程，在课程改革以来的中考题中较为热点。重在探索过程中遇到的困难、解决办法的考查，这些题往往有规律可循，亲自动手做一做，体验一下，印象会更深刻。A关于平面镜的对称点为B，作AB的垂直平分线即为平面镜的位置，连接SB与平面镜的交点O为入射点。连接SO，AO。如图所示：。23.答案：由题要利用平面镜使此时的太阳光射入隧道内，即反射光线水平向右，由此画出反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，则反射光线和入射光线的夹角180°−60°=120°，所以反射角等于入射角等于60°.如图所示： 解析：由题知反射光线的方向，反射光线和入射光线夹角的角平分线就是法线的位置。根据图中标出的入射光线和水平面的夹角，可求出入射光线和反射光线的夹角，从而求得反射角。知道反射定律的内容，会根据反射定律完成反射光路，会根据角之间的关系计算角的大小。24.答案：作出发光点S在平面镜中的像点S'，连接S'A交与平面镜于点O，连接SO作出入射光线，OA为反射光线，如图： 解析：平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；在光的反射中，反射光线反向延长一定通过发光点的像点．先根据平面镜成像的特点作出发光点S的像点，再由发光点发出的光经反射后反射光线反向延长一定通过发光点在平面镜中的像点，由此完成光路．25.答案：①从光源S射出，经过遮光板的左下端，做出反射光线O1A；②直接做光源S的像点S'，然后连接S'与遮光板的右下端，得出另一条反射光线O2B；③连接像点S'与遮光板左上端，得出第三条反射光线O3C；如图所示的两个阴影区域即为所求。 解析：作此图，需要以光的反射定律为基础；要确定能看到像的范围，就需要确定范围的几个边界。因此要从光源的位置和遮光板的上下端点入手来进行作图。遮光板不同于墙壁，反射光线也可能直接从遮光板的上方经过，这是比较容易忽视的地方。26.答案： 解析：当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角。解答本题要注意：光从空气斜射入玻璃和光从玻璃斜射入空气时，入射角和折射角的大小关系是不同的。过入射点先作法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角，由此在法线右侧的玻璃中画出折射光线；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角，由此在法线右侧的空气中画出折射光线。如图所示：。27.答案： 解析：过下方水平框作出点A的对称点A'，即为A在平面镜中的像，连接BA'与水平框交于点O，点O即为入射点(反射点)，连接AO就得到入射光线，OB为反射光线，平面镜C移到O位置比较合适。28.答案：如图所示 解析：根据平面镜成像的特点可知像与物的连线与镜面垂直，所以先连接O和O'，再作OO'的垂直平分线，即为平面镜的位置。先作出线段AB的端点A、B关于平面镜的对称点A'、B'，用虚线连接点A'、B'，则A'B'即为线段AB在平面镜中所成的像，如图所示。29.答案： 解析：解 在空气中沿直线传播，将小明和小华的顶端和影子的顶端连接并延长可交于一点S，点S就是路灯灯泡的位置，如答案图所示。30.答案： 解析：本题考查潜望镜的结构和原理，以及光的反射定律掌握情况，注意特殊光线(水平、竖直)可以省去法线。根据潜望镜内平面镜与水平面成45°的结构可以得出，反射光线与入射光线垂直，过反射点画出反射光线反向即可。潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。如图所示：。
