    2023九年级物理全册第十四章了解电路14.5串并联电路电压的关系作业含解析新版沪科版

    2023九年级物理全册第十四章了解电路14.5串并联电路电压的关系作业含解析新版沪科版第1页
    2023九年级物理全册第十四章了解电路14.5串并联电路电压的关系作业含解析新版沪科版第2页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2023九年级物理全册第十四章了解电路14.5串并联电路电压的关系作业含解析新版沪科版

    展开

    这是一份2023九年级物理全册第十四章了解电路14.5串并联电路电压的关系作业含解析新版沪科版,共5页。

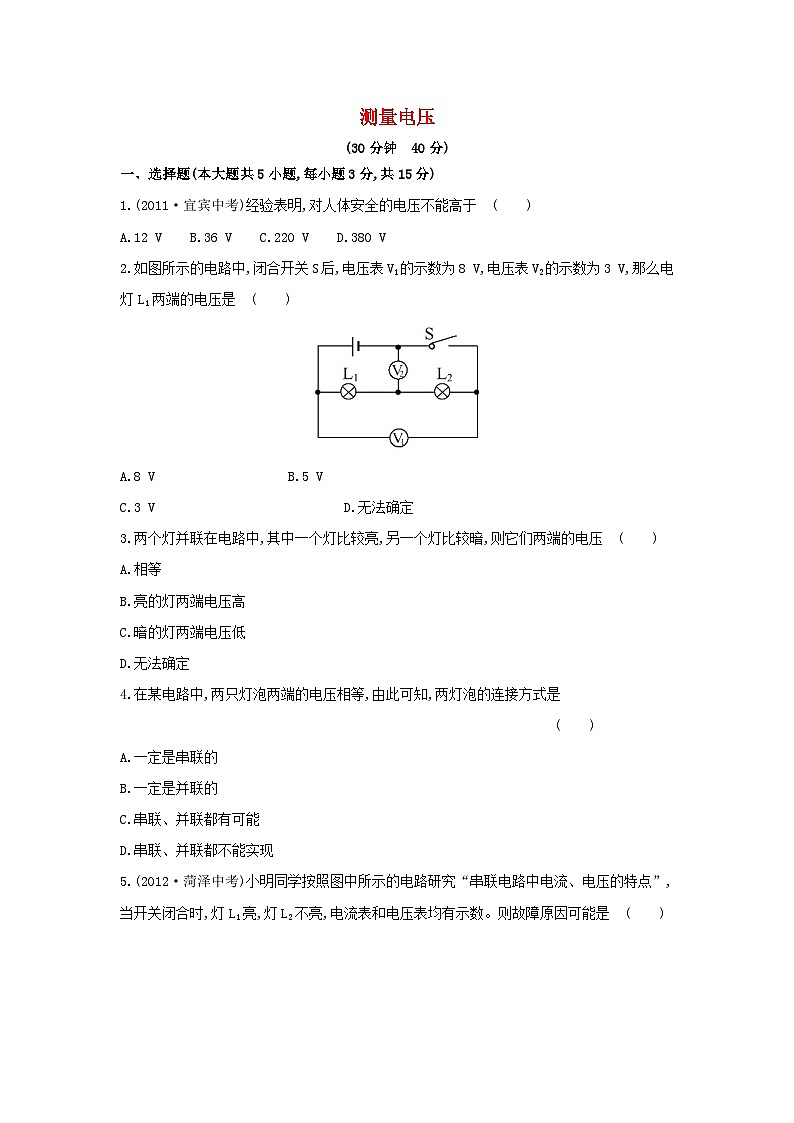

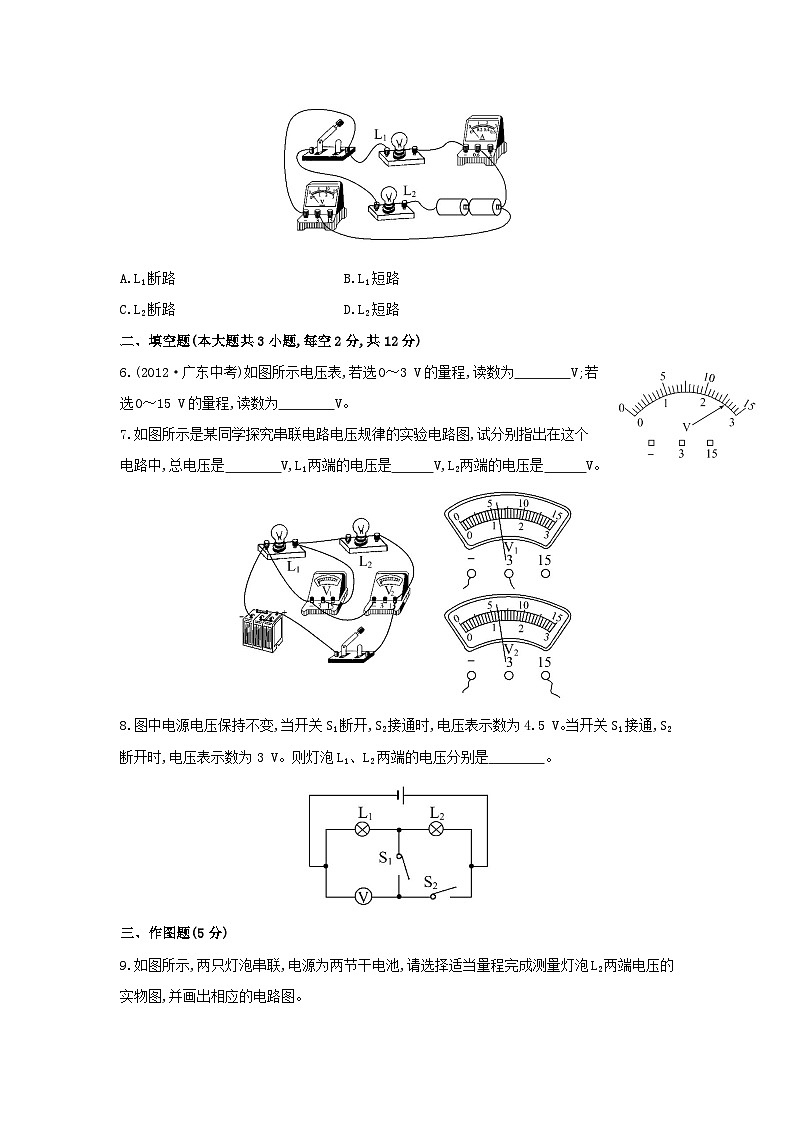

    测量电压(30分钟 40分)一、选择题(本大题共5小题,每小题3分,共15分)1.(2011·宜宾中考)经验表明,对人体安全的电压不能高于 (  )A.12 V  B.36 V  C.220 V  D.380 V2.如图所示的电路中,闭合开关S,电压表V1的示数为8 V,电压表V2的示数为3 V,那么电灯L1两端的电压是 (  )A.8 V          B.5 VC.3 V       D.无法确定3.两个灯并联在电路中,其中一个灯比较亮,另一个灯比较暗,则它们两端的电压 (  )A.相等      B.亮的灯两端电压高C.暗的灯两端电压低 D.无法确定4.在某电路中,两只灯泡两端的电压相等,由此可知,两灯泡的连接方式是 (  )A.一定是串联的B.一定是并联的C.串联、并联都有可能D.串联、并联都不能实现5.(2012·菏泽中考)小明同学按照图中所示的电路研究“串联电路中电流、电压的特点”,当开关闭合时,L1,L2不亮,电流表和电压表均有示数。则故障原因可能是 (  )A.L1断路      B.L1短路C.L2断路      D.L2短路二、填空题(本大题共3小题,每空2,12)6.(2012·广东中考)如图所示电压表,若选0~3 V的量程,读数为    V;若选0~15 V的量程,读数为    V7.如图所示是某同学探究串联电路电压规律的实验电路图,试分别指出在这个电路中,总电压是    V,L1两端的电压是   V,L2两端的电压是   V8.图中电源电压保持不变,当开关S1断开,S2接通时,电压表示数为4.5 V。当开关S1接通,S2断开时,电压表示数为3 V。则灯泡L1L2两端的电压分别是    三、作图题(5)9.如图所示,两只灯泡串联,电源为两节干电池,请选择适当量程完成测量灯泡L2两端电压的实物图,并画出相应的电路图。四、实验探究题(8)10.在做“探究串联电路中的电压规律”的实验时,有多个灯泡可供选择,小明把两只灯泡L1L2串联起来接到电源上,如图所示:(1)当分别把电压表连在图中A、B两点,B、C两点及A、C两点时,闭合开关后测得的数据是UAB=0,UBC=12 V,UAC=12 V,则故障可能是            (2)故障排除后,实验正常进行,通过测量得到了两组实验数据如表:实验次数A、B间电压U1/VB、C间电压U2/VA、C间电压U3/V1481226612分析两组实验数据,可得出                                                                                                                            答案解析1.【解析】选B。本题是对常见电压值的考查。对人体的安全电压不高于36 V。2.【解析】选B。本题考查串联电路的电压规律。闭合开关S后,两灯泡串联,电压表V1测电源的电压,电压表V2测L2两端的电压;由题意可知灯L1两端的电压:=U1-U2=8 V-3 V=5 V。3.【解析】选A。本题考查并联电路的电压规律。已知两个灯并联在电路中,在并联电路中,各支路两端的电压是相等的,所以它们两端的电压相等。4.【解析】选C。本题考查对串、并联电路的认识。若两只灯泡的规格相同,则它们无论串联还是并联,其两端的电压都是相等的,因此若两只灯泡两端的电压相等,两灯泡串联、并联都有可能。5.【解析】选D。本题考查电路故障问题。在串联电路中灯L1亮,且电路中有电流(电流表有示数),说明电路为通路,故A、C不对。灯L1正常,故可能是灯L2短路,D正确。6.【解析】本题考查电压表的读数。若选0~3 V的量程,则每个大格为1 V,每个小格是0.1 V,图中示数为2.6 V,若选0~15 V的量程,则每个大格为5 V,每个小格是0.5 V,图中示数为13 V。答案:2.6 137.【解析】本题考查探究串联电路的电压规律。由电路图可知,两灯泡串联,电压表V2测电源的电压,V1测L1两端的电压;由题图可知:电压表V1的示数U1=1.2 V;电压表V2的示数U2=6 V;所以=U2-U1=6 V-1.2 V=4.8 V。答案:6 1. 2 4.88.【解析】本题考查串联电路的电压规律。当开关S1断开,S2接通时,灯泡L1L2串联,两灯串联后的总电压就是电压表的示数4.5 V,即U=4.5 V;当开关S1接通,S2断开时,灯泡L1、L2串联,此时电压表测的是灯L1两端的电压,灯L1两端的电压就是此时电压表的示数3 V,即U1=3 V,那么,灯L2两端的电压U2=U-U1=1.5 V。答案:3 V、1.5 V9.【解析】本题考查了电压表的连接方法和量程的选择。电源为两节干电池串联,故电源电压为3 V,而电压表只需要测量灯泡L2两端的电压,根据串联电路电压规律可知,灯泡L2两端的电压一定小于3 V,故电压表量程选择0~3 V即可。答案:如图所示10.【解析】当L1短路时,L1相当于导线,不再分压;当L2开路,电压表测B、C或A、C两点电压时,相当于串联在电路中,电压表测量结果几乎等于电源电压。答案:(1)L1短路或L2开路或L1短路同时L2开路(答对任一种即可)(2)串联电路中,总电压等于各部分电路的电压之和
