物理第3节 平面镜成像学案及答案

这是一份物理第3节 平面镜成像学案及答案，文件包含第22课《寓言四则》教师版docx、第22课《寓言四则》学生版docx等2份试卷配套教学资源，其中试卷共13页， 欢迎下载使用。

题型攻克

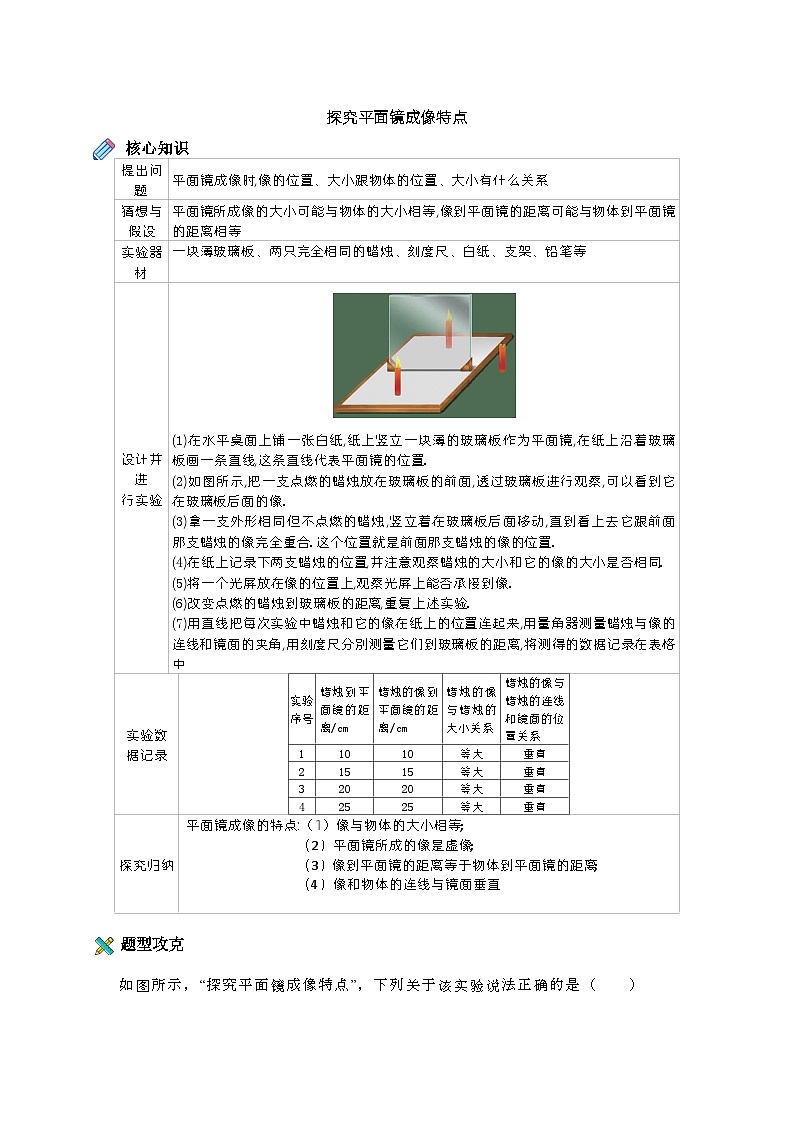

如图所示，“探究平面镜成像特点”，下列关于该实验说法正确的是（ ）
A．实验中，可以在A侧观察到A的像
B．如果将蜡烛A像玻璃板靠近，蜡烛A的像会变大
C．移去蜡烛B，并在原蜡烛B的位置放一光屏，光屏上能接受到A的像
D．保持A、B两支蜡烛的位置不变，只改变玻璃板的位置，蜡烛B始终能与蜡烛A的像重合
答案：A提出问题
平面镜成像时,像的位置、大小跟物体的位置、大小有什么关系
猜想与
假设
平面镜所成像的大小可能与物体的大小相等,像到平面镜的距离可能与物体到平面镜的距离相等
实验器材
一块薄玻璃板、两只完全相同的蜡烛、刻度尺、白纸、支架、铅笔等

设计并进
行实验
(1)在水平桌面上铺一张白纸,纸上竖立一块薄的玻璃板作为平面镜,在纸上沿着玻璃板画一条直线,这条直线代表平面镜的位置.
(2)如图所示,把一支点燃的蜡烛放在玻璃板的前面,透过玻璃板进行观察,可以看到它在玻璃板后面的像.
(3)拿一支外形相同但不点燃的蜡烛,竖立着在玻璃板后面移动,直到看上去它跟前面那支蜡烛的像完全重合.这个位置就是前面那支蜡烛的像的位置.
(4)在纸上记录下两支蜡烛的位置,并注意观察蜡烛的大小和它的像的大小是否相同.
(5)将一个光屏放在像的位置上,观察光屏上能否承接到像.
(6)改变点燃的蜡烛到玻璃板的距离,重复上述实验.
(7)用直线把每次实验中蜡烛和它的像在纸上的位置连起来,用量角器测量蜡烛与像的连线和镜面的夹角,用刻度尺分别测量它们到玻璃板的距离,将测得的数据记录在表格中
实验数
据记录
实验
序号
蜡烛到平面镜的距离/cm
蜡烛的像到平面镜的距离/cm
蜡烛的像与蜡烛的大小关系
蜡烛的像与蜡烛的连线和镜面的位置关系
1
10
10
等大
垂直
2
15
15
等大
垂直
3
20
20
等大
垂直
4
25
25
等大
垂直
探究归纳
平面镜成像的特点:（1）像与物体的大小相等;
（2）平面镜所成的像是虚像;
（3）像到平面镜的距离等于物体到平面镜的距离;
（4）像和物体的连线与镜面垂直
