物理九年级全册第十五章 电流和电路第5节 串、并联电路中电流的规律课时作业

串、并联电路中电流的规律

一、单选题

1．如图所示，研究串联电路中电流的特点实验时，电流表甲和乙的示数分别为和，造成两个电流表示数不同的原因可能是（　　）

A．导线有电阻

B．灯泡L1和L2的电阻不同

C．电流表使用前没有调零

D．灯泡L1和L2在电路中的位置不同

2．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）

A．开关S1、S2都闭合，灯泡L1和L2串联

B．只闭合开关S1，电源外部电流流向为a→b→c→d

C．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同

D．先闭合S1，再闭合开关S2，电流表示数变大

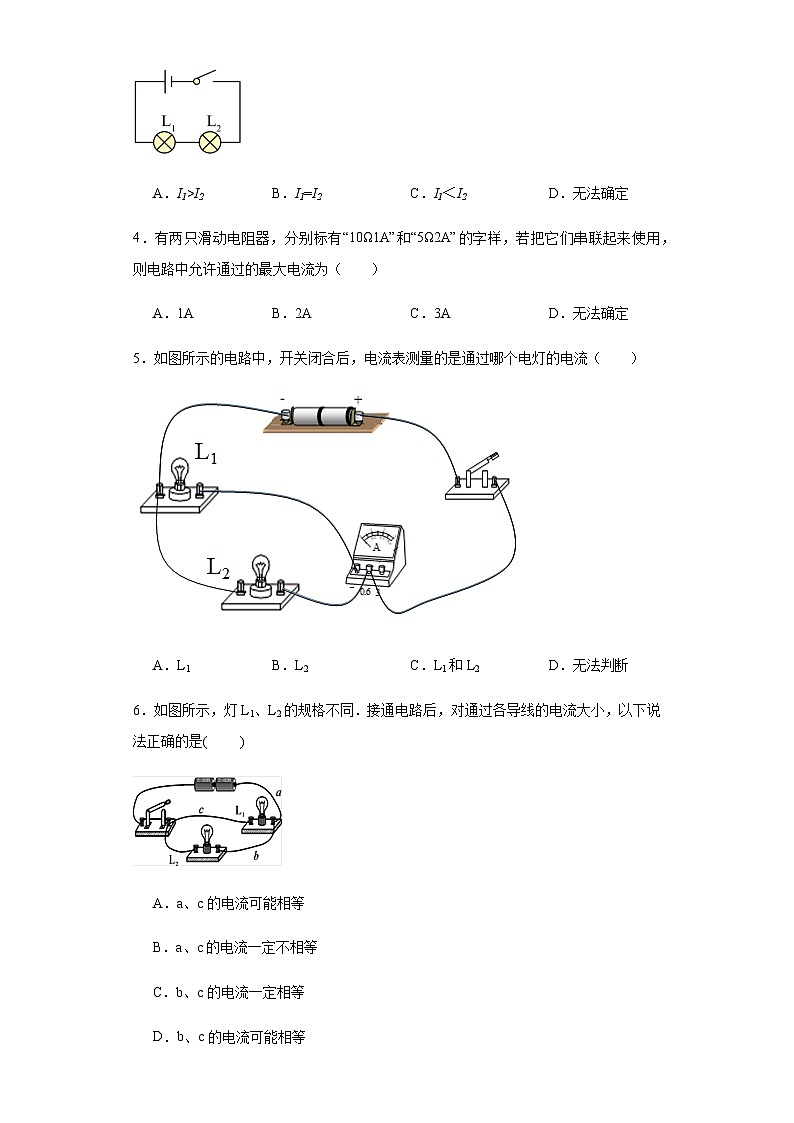

3．如图所示，两灯串联，闭合开关发现L1比L2亮。关于两灯电流关系说法正确的是（　　）

A．I1>I2 B．I1=I2 C．I1＜I2 D．无法确定

4．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（　　）

A．1A B．2A C．3A D．无法确定

5．如图所示的电路中，开关闭合后，电流表测量的是通过哪个电灯的电流（　　）

A．L1 B．L2 C．L1和L2 D．无法判断

6．如图所示，灯L1、L2的规格不同．接通电路后，对通过各导线的电流大小，以下说法正确的是(      )

A．a、c的电流可能相等

B．a、c的电流一定不相等

C．b、c的电流一定相等

D．b、c的电流可能相等

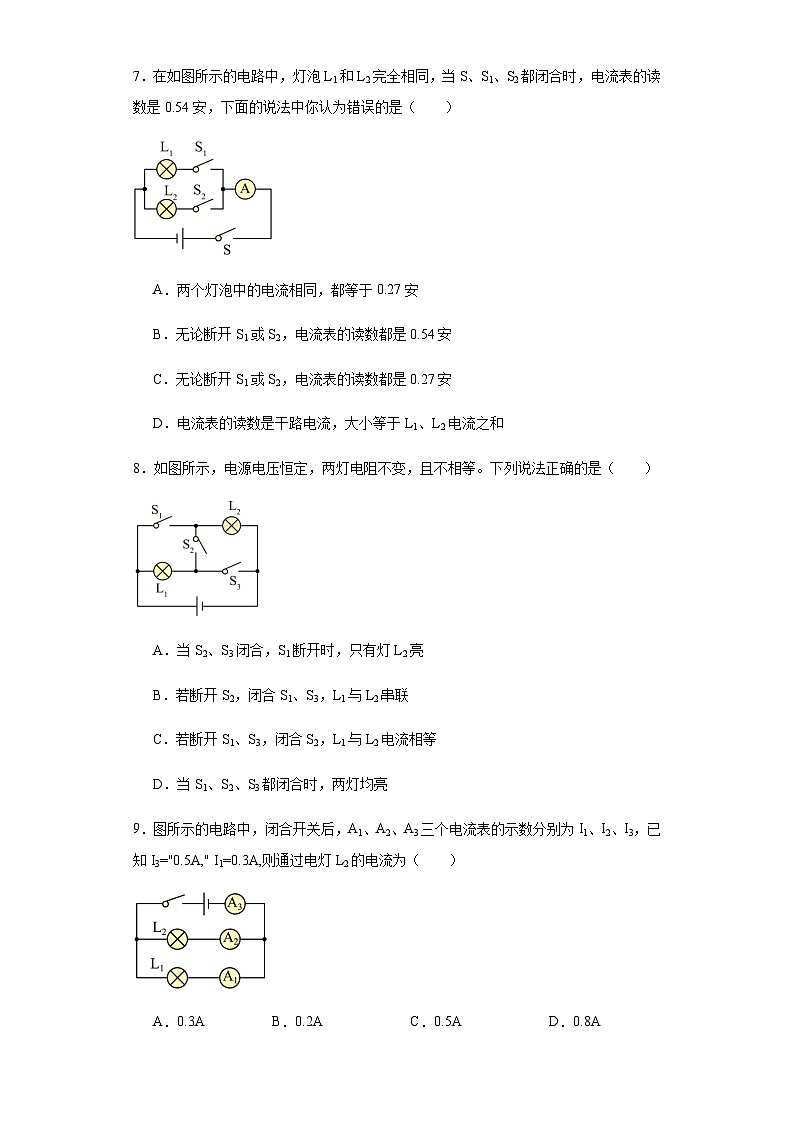

7．在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是（    ）

A．两个灯泡中的电流相同，都等于0.27安

B．无论断开S1或S2，电流表的读数都是0.54安

C．无论断开S1或S2，电流表的读数都是0.27安

D．电流表的读数是干路电流，大小等于L1、L2电流之和

8．如图所示，电源电压恒定，两灯电阻不变，且不相等。下列说法正确的是（　　）

A．当S2、S3闭合，S1断开时，只有灯L2亮

B．若断开S2，闭合S1、S3，L1与L2串联

C．若断开S1、S3，闭合S2，L1与L2电流相等

D．当S1、S2、S3都闭合时，两灯均亮

9．图所示的电路中，闭合开关后，A1、A2、A3三个电流表的示数分别为I1、I2、I3，已知I3="0.5A," I1=0.3A,则通过电灯L2的电流为（　　）

A．0.3A B．0.2A C．0.5A D．0.8A

10．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（　　）

A． B．

C． D．

二、填空题

11．教室里有6盏相同的照明灯，灯工作时通过每盏灯的电流为200mA，当教室内的灯全都工作的时候，总电流为      A。

12．给你一只标有“10Ω 0.3A”的定值电阻和一只标有“30Ω 0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为   A，它们两端允许加的最大电压为   V．

13．如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示。则电灯L2中的电流是            A，电灯L1中的电流是            A。

14．如图所示，三个灯泡的规格相同，开关闭合后三个灯泡都正常发光，电流表A2的示数为0.9A，电流表A1的示数为        。

15．如图所示电路中，只闭合开关S，灯泡L恰能正常发光，若再闭合S1，则电流表的示数       、灯泡亮度        。（均填变化情况）

16．如图所示的电路中，闭合开关，如果电流表的示数为0.3A，的示数为0.8A，则通过灯 的电流为          A，通过灯的电流为        。

17．如图，电源电压保持不变，电阻R1＝R2＝R3＝20Ω。要使R2、R3并联，应闭合开关     ，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应     （填“断开”或“闭合”），此时电流表的示数为I2；则I1：I2＝     。

18．对图1所示的电路分析，可以判断L1和L2是     联的，读数时发现，两个电流表中的指针指在相同的位置，如图2中的表盘所示．则在流过L1的电流是     A，流过L2的电流是     A．

三、作图题

19．图应是两只灯泡串联，电压表只测L1电压，请把没有接入电路的导线用笔画线代表导线，将它补入．

四、实验题

20．在“连接串联电路”实验中，实验电路如图所示。

(1)在连接电路时，开关应该处于      状态。

(2)开关闭合并且两灯都发光时，取下其中L1，可观察到L2        （填“发光”或“不发光”）的现象。

(3)开关闭合并且两灯都发光时，用导线将L1两端连接起来，可观察到L2的亮度      。（选填“变亮”、“变暗”、“不亮”、“不变”）

(4)在串联电路中，开关控制      的工作。连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是        。（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）

参考答案：

1．C

2．D

3．B

4．A

5．A

6．B

7．B

8．C

9．B

10．B

11．1.2

12．     0.3     12

13．     0.5     2

14．1.35A

15．     变大     不变

16．     0.5     0.3

17．     S1、S2     断开     4:1

18．     并     0.72     0.18

19．

20．     断开     不发光     变亮     整个电路中所有用电器     L2与灯座接触不良
