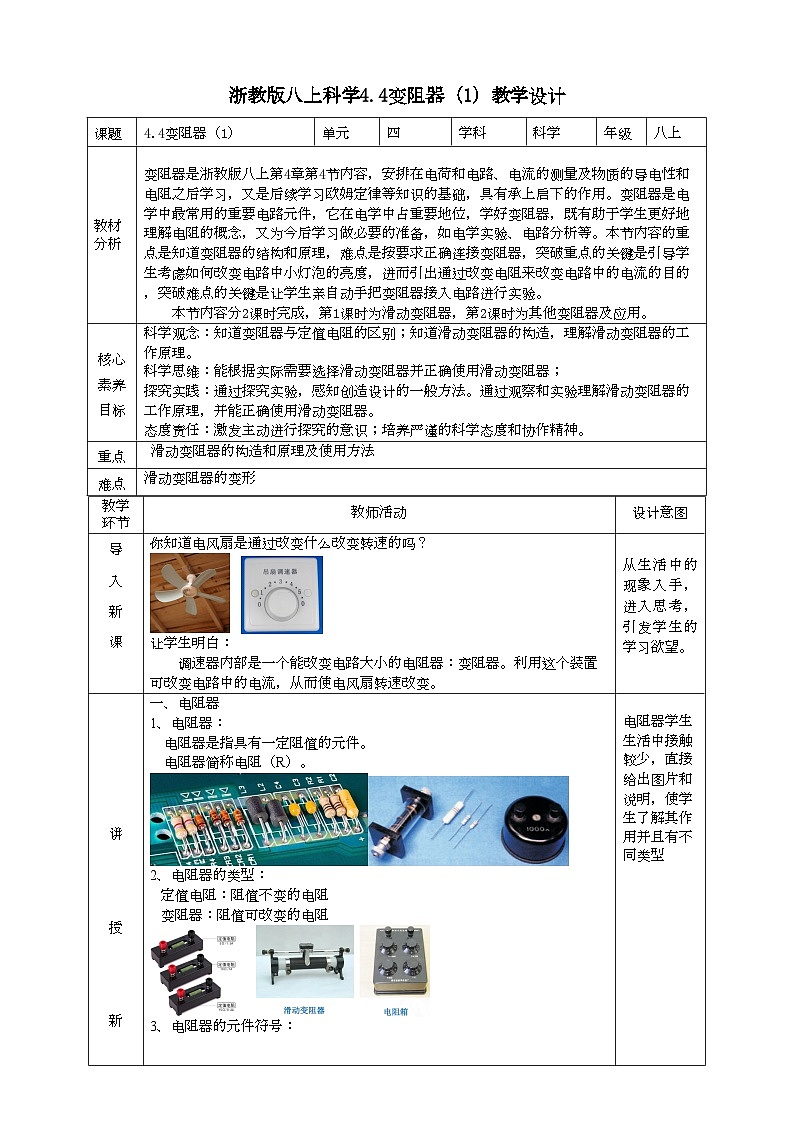

科学观念：知道变阻器与定值电阻的区别；知道滑动变阻器的 构造，理解滑动变阻器的工作原理。科学思维：能根据实际需要选择滑动变阻器并正确使用滑动变 阻器；探究实践：通过探究实验，感知创造设计的一般方法。通过观 察和实验理解滑动变阻器的工作原理，并能正确使用滑动变 阻器；态度责任：激发主动进行探究的意识；培养严谨的科学态度和 协作精神。
你知道电风扇是通过改变什么改变转速的吗？
调速器内部是一个能改变电路大小的电阻器：变阻器。
一、电阻器1、电阻器： 电阻器是指具有一定阻值的元件。 电阻器简称电阻（R）。

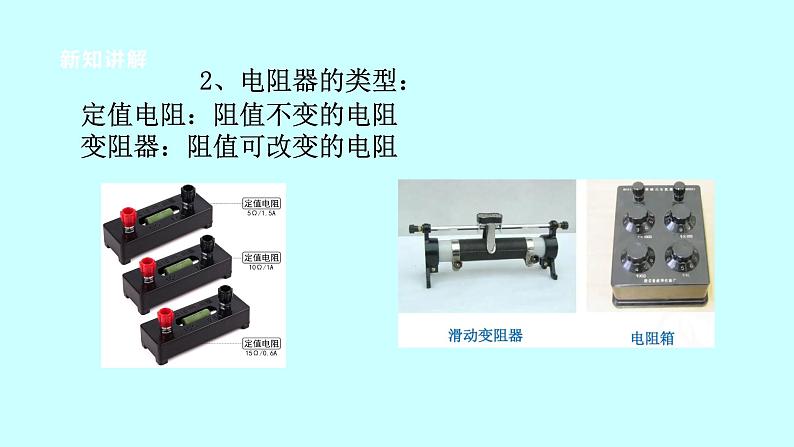

2、电阻器的类型： 定值电阻：阻值不变的电阻 变阻器：阻值可改变的电阻

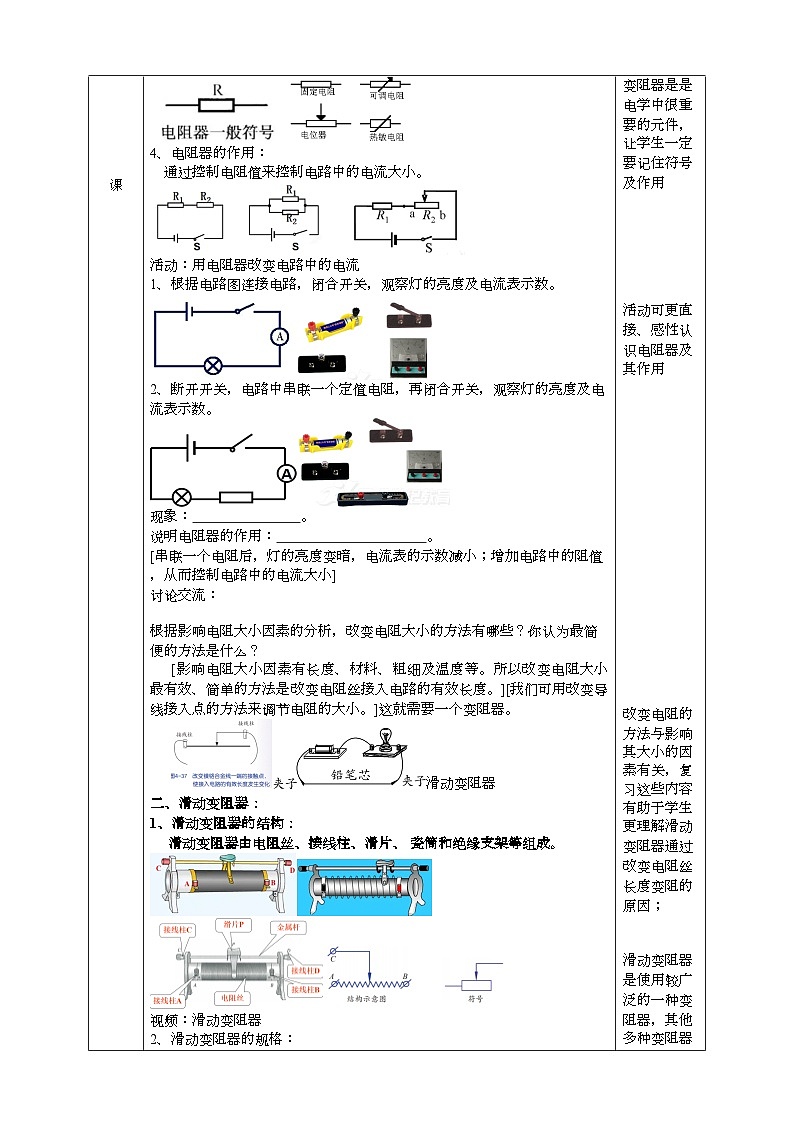

3、电阻器的元件符号：4、电阻器的作用： 通过控制电阻值来控制电路中的电流大小。
1、根据电路图连接电路，闭合开关，观察灯的亮度及电流表示数。
用电阻器改变电路中的电流
2、断开开关，电路中串联一个定值电阻，再闭合开关，观察灯的亮度及电流表示数。现象： ； 。说明电阻器的作用： ； 。
串联一个电阻后，灯的亮度变暗，电流表的示数减小
增加电路中的阻值，从而控制电路中的电流大小
根据影响电阻大小因素的分析，改变电阻大小的方法有哪些？你认为最简便的方法是什么？
影响电阻大小因素有长度、材料、粗细及温度等。 所以改变电阻大小最有效、简单的方法是改变电阻丝接入电路的有效长度。
我们可用改变导线接入点的方法来调节电阻的大小。

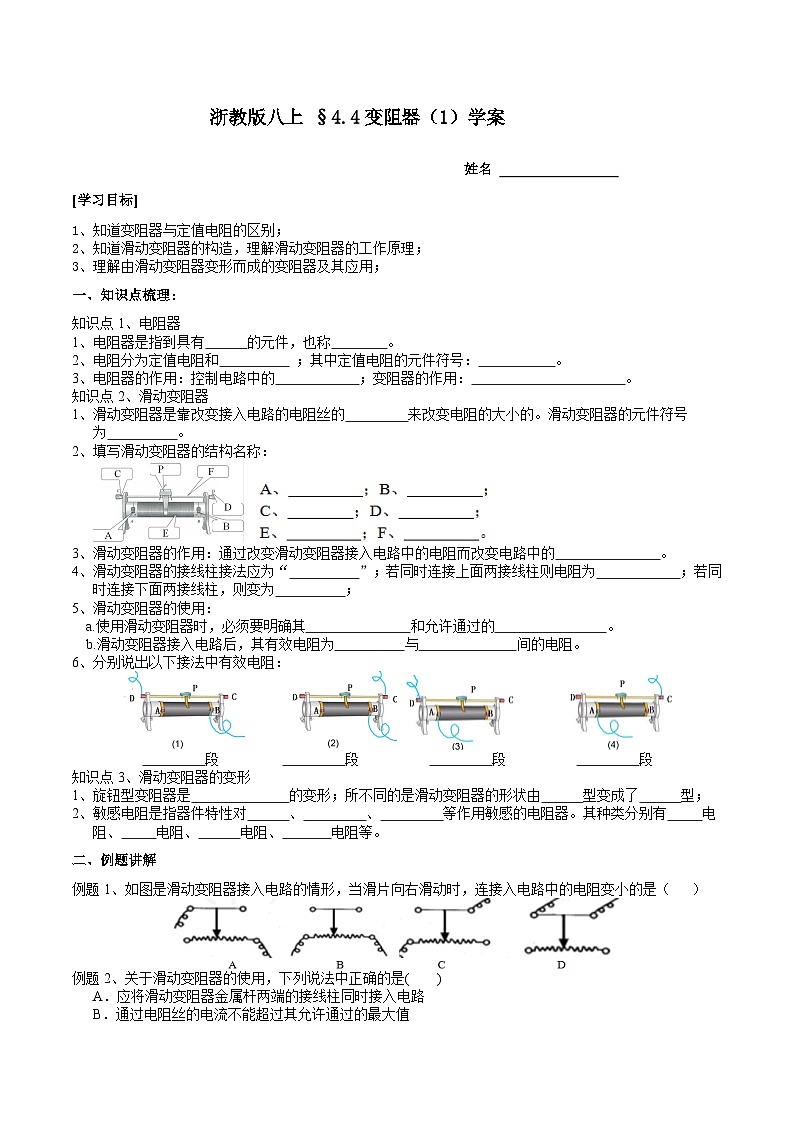

二、滑动变阻器：1、滑动变阻器的结构： 滑动变阻器由电阻丝、接线柱、滑片、瓷筒和绝缘支架等组成。
2、滑动变阻器的规格：
“20Ω 2A”表示的含义：20Ω： 该滑动变阻器的变阻范围是0－20Ω；最大阻值20Ω；2A： 允许通过该滑动变阻器的最大电流为2A。
变阻器的作用： 通过改变电阻值来改变电路中的电流大小。
3、滑动变阻器的作用： 通过改变接入电路中电阻丝的长度来改变电阻值，从而达到改变电路中的电流大小的目的。 实验室常用的滑动变阻器事实上是很长的漆包合金丝缠绕 在陶瓷圆筒上后，用改变滑片接入点的方法来调节电阻的。
4、滑动变阻器的使用：（1）滑动变阻器应串联在被控制电路中，才能改变电路中的电流大小；（2）为了保护电路，在闭合开关前要使滑片处于滑动变阻器阻值最大的位置。（3）滑动变阻器应“一上一下”接线，才能起到变阻的作用；
（4）滑动变阻器接线的几种类型：
（1）接线柱D、B： 有效电阻：PB段电阻丝 P向左时，PB段变 ，接入电路的电阻值变 ； P向右时，PB段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（2）接线柱C、B： 有效电阻：PB段电阻丝 P向左时，PB段变 ，接入电路的电阻值变 ； P向右时，PB段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（3）接线柱A、D： 有效电阻：PA段电阻丝 P向左时，PA段变 ，接入电路的电阻值变 ； P向右时，PA段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（4）接线柱A、C： 有效电阻：PA段电阻丝 P向左时，PA段变 ，接入电路的电阻值变 ； P向右时，PA段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（6）接线柱D、C： 有效电阻：AB段金属杆，电阻值为 ； P向左时， 变阻效果； P向右时， 变阻效果。此时的滑动变阻器相当于 。
（5）接线柱A、B： 有效电阻：AB段电阻丝，电阻值 ； P向左时， 变阻效果； P向右时， 变阻效果。此时的滑动变阻器相当于 。
这两种接线效果是相同的，决定电阻大小的是P到B之间的电阻丝长度；
这两种接线效果是相同的，决定电阻大小的是P到A间的电阻丝长度；
这两种接线都是错误的，都不能起变阻作用。
正确接线方法：一上一下决定电阻值大小：滑片P与已接线的下接线柱之间的电阻丝长度。
将桌面上的元件按图连接成电路，检查无误后，闭合开关，向左或向右移动滑动变阻器的滑片，观察灯的亮度变化及电流表的示数变化。
注意： 1）连接线路或改变滑动变阻器接线柱时，开关应断开再操作； 2）电流表、滑动变阻器都应与灯泡串联； 3）电流表接线时，电流从“+”接线柱流入； 4）闭合开关前，滑动变阻器的滑片应置于电阻值最大处。

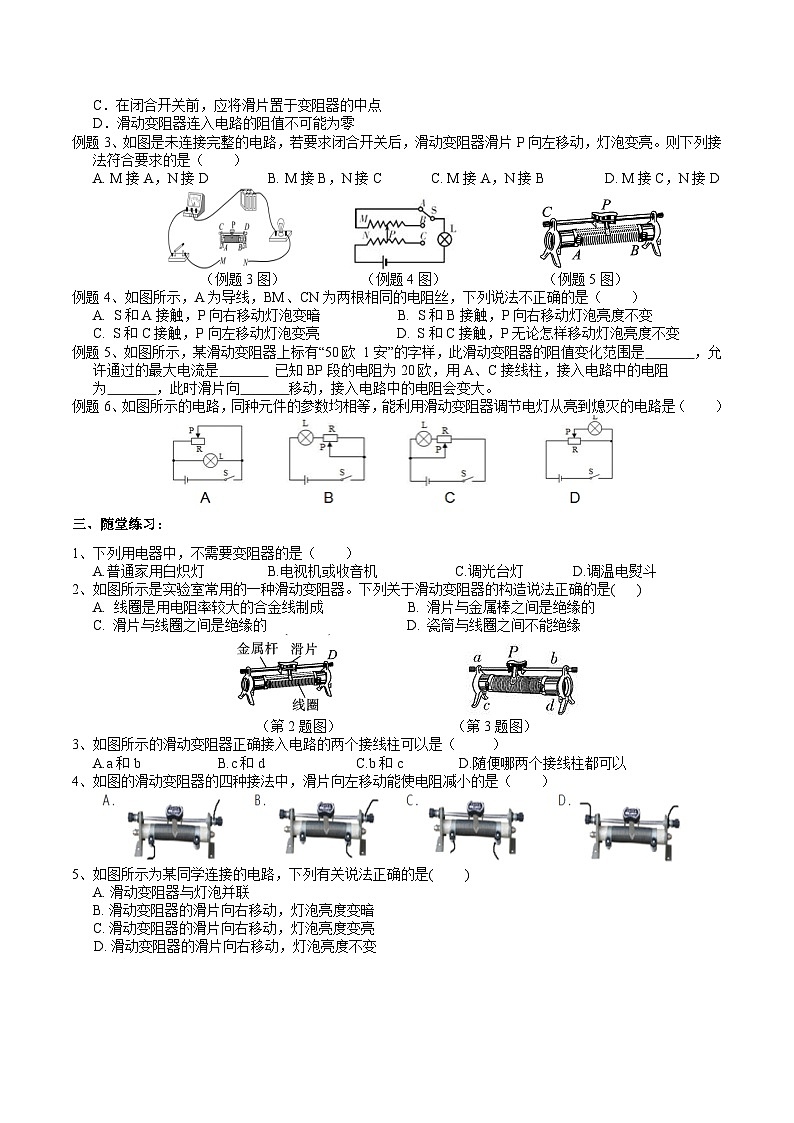

1、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ） A．1A B．2A C．3A D．不能确定
2、滑动变阻器接入电路中在开关闭合前是有要求的，下面滑动变阻器的接法在开关闭合前调节正确的是（ ）
3、关于变阻器的使用方法中错误的是（ ）A．应先观察变阻器上标识的最大阻值和允许通过的最大电流B．变阻器必须并联在电路中C．闭合开关前，滑片应置于变阻器阻值最大的位置D．变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路
4、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）A.连入变阻器时，应使滑片位于变阻器值最大的位置B.开关、电流表应接在靠近电源电流流出的一端C.连接电路时，应先将开关断开D.电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
5、如图所示的电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）
6、如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（ ）A. S和A接触，P向右移动灯泡变暗 B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮 D. S和C接触，P无论怎样移动灯泡亮度不变
7、甲滑动变阻器标有“50 Ω 1.5 A”，乙滑动变阻器标有“10 Ω 2.5 A”，两滑动变阻器的瓷筒的粗细、长度一样，电阻丝由同种合金材料制成，则（ ） A.甲的电阻丝较粗 B.乙的电阻丝较粗 C.两滑动变阻器的电阻丝粗细相同 D.无法判定
1、电阻器（电阻）是有一定的阻值的元件，分定值电阻和变阻器两种；2、电阻可控制电路中的电流大小，而变阻器可改变电路中的电流大小；3、滑动变阻器通过改变接入电路中的电阻丝长度来改变电阻值，从而改变电路中的电流大小；4、滑动变阻器应串联在被控制电路中，接线时应注意“一上一下”的方法。
变阻器（1）
电阻器（一定阻值）
定值电阻：阻值不变变阻器：阻值可改变 常见：滑动变阻器
结构：电阻丝、接线柱、滑片等原理：改变电阻丝长度接线：一下一下作用：改变电路中电流大小
科学观念：知道变阻器与定值电阻的区别；知道滑动变阻器的 构造，理解滑动变阻器的工作原理。科学思维：能根据实际需要选择滑动变阻器并正确使用滑动变 阻器；探究实践：通过探究实验，感知创造设计的一般方法。通过观 察和实验理解滑动变阻器的工作原理，并能正确使用滑动变 阻器；态度责任：激发主动进行探究的意识；培养严谨的科学态度和 协作精神。
你知道电风扇是通过改变什么改变转速的吗？
调速器内部是一个能改变电路大小的电阻器：变阻器。
一、电阻器1、电阻器： 电阻器是指具有一定阻值的元件。 电阻器简称电阻（R）。
2、电阻器的类型： 定值电阻：阻值不变的电阻 变阻器：阻值可改变的电阻
3、电阻器的元件符号：4、电阻器的作用： 通过控制电阻值来控制电路中的电流大小。
1、根据电路图连接电路，闭合开关，观察灯的亮度及电流表示数。
用电阻器改变电路中的电流
2、断开开关，电路中串联一个定值电阻，再闭合开关，观察灯的亮度及电流表示数。现象： ； 。说明电阻器的作用： ； 。
串联一个电阻后，灯的亮度变暗，电流表的示数减小
增加电路中的阻值，从而控制电路中的电流大小
根据影响电阻大小因素的分析，改变电阻大小的方法有哪些？你认为最简便的方法是什么？
影响电阻大小因素有长度、材料、粗细及温度等。 所以改变电阻大小最有效、简单的方法是改变电阻丝接入电路的有效长度。
我们可用改变导线接入点的方法来调节电阻的大小。
二、滑动变阻器：1、滑动变阻器的结构： 滑动变阻器由电阻丝、接线柱、滑片、瓷筒和绝缘支架等组成。
2、滑动变阻器的规格：
“20Ω 2A”表示的含义：20Ω： 该滑动变阻器的变阻范围是0－20Ω；最大阻值20Ω；2A： 允许通过该滑动变阻器的最大电流为2A。
变阻器的作用： 通过改变电阻值来改变电路中的电流大小。
3、滑动变阻器的作用： 通过改变接入电路中电阻丝的长度来改变电阻值，从而达到改变电路中的电流大小的目的。 实验室常用的滑动变阻器事实上是很长的漆包合金丝缠绕 在陶瓷圆筒上后，用改变滑片接入点的方法来调节电阻的。
4、滑动变阻器的使用：（1）滑动变阻器应串联在被控制电路中，才能改变电路中的电流大小；（2）为了保护电路，在闭合开关前要使滑片处于滑动变阻器阻值最大的位置。（3）滑动变阻器应“一上一下”接线，才能起到变阻的作用；
（4）滑动变阻器接线的几种类型：
（1）接线柱D、B： 有效电阻：PB段电阻丝 P向左时，PB段变 ，接入电路的电阻值变 ； P向右时，PB段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（2）接线柱C、B： 有效电阻：PB段电阻丝 P向左时，PB段变 ，接入电路的电阻值变 ； P向右时，PB段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（3）接线柱A、D： 有效电阻：PA段电阻丝 P向左时，PA段变 ，接入电路的电阻值变 ； P向右时，PA段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（4）接线柱A、C： 有效电阻：PA段电阻丝 P向左时，PA段变 ，接入电路的电阻值变 ； P向右时，PA段变 ，接入电路的电阻值变 ； 闭合开关前，滑片应移到 位置，使电阻值最大，以确保电路安全。
（6）接线柱D、C： 有效电阻：AB段金属杆，电阻值为 ； P向左时， 变阻效果； P向右时， 变阻效果。此时的滑动变阻器相当于 。
（5）接线柱A、B： 有效电阻：AB段电阻丝，电阻值 ； P向左时， 变阻效果； P向右时， 变阻效果。此时的滑动变阻器相当于 。
这两种接线效果是相同的，决定电阻大小的是P到B之间的电阻丝长度；
这两种接线效果是相同的，决定电阻大小的是P到A间的电阻丝长度；
这两种接线都是错误的，都不能起变阻作用。
正确接线方法：一上一下决定电阻值大小：滑片P与已接线的下接线柱之间的电阻丝长度。
将桌面上的元件按图连接成电路，检查无误后，闭合开关，向左或向右移动滑动变阻器的滑片，观察灯的亮度变化及电流表的示数变化。
注意： 1）连接线路或改变滑动变阻器接线柱时，开关应断开再操作； 2）电流表、滑动变阻器都应与灯泡串联； 3）电流表接线时，电流从“+”接线柱流入； 4）闭合开关前，滑动变阻器的滑片应置于电阻值最大处。
1、有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为（ ） A．1A B．2A C．3A D．不能确定
2、滑动变阻器接入电路中在开关闭合前是有要求的，下面滑动变阻器的接法在开关闭合前调节正确的是（ ）
3、关于变阻器的使用方法中错误的是（ ）A．应先观察变阻器上标识的最大阻值和允许通过的最大电流B．变阻器必须并联在电路中C．闭合开关前，滑片应置于变阻器阻值最大的位置D．变阻器的电阻丝上的两个接线柱只能将其中的一个接线柱接入电路
4、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（ ）A.连入变阻器时，应使滑片位于变阻器值最大的位置B.开关、电流表应接在靠近电源电流流出的一端C.连接电路时，应先将开关断开D.电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端
5、如图所示的电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是（ ）
6、如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（ ）A. S和A接触，P向右移动灯泡变暗 B. S和B接触，P向右移动灯泡亮度不变C. S和C接触，P向左移动灯泡变亮 D. S和C接触，P无论怎样移动灯泡亮度不变
7、甲滑动变阻器标有“50 Ω 1.5 A”，乙滑动变阻器标有“10 Ω 2.5 A”，两滑动变阻器的瓷筒的粗细、长度一样，电阻丝由同种合金材料制成，则（ ） A.甲的电阻丝较粗 B.乙的电阻丝较粗 C.两滑动变阻器的电阻丝粗细相同 D.无法判定
1、电阻器（电阻）是有一定的阻值的元件，分定值电阻和变阻器两种；2、电阻可控制电路中的电流大小，而变阻器可改变电路中的电流大小；3、滑动变阻器通过改变接入电路中的电阻丝长度来改变电阻值，从而改变电路中的电流大小；4、滑动变阻器应串联在被控制电路中，接线时应注意“一上一下”的方法。
变阻器（1）
电阻器（一定阻值）
定值电阻：阻值不变变阻器：阻值可改变 常见：滑动变阻器
结构：电阻丝、接线柱、滑片等原理：改变电阻丝长度接线：一下一下作用：改变电路中电流大小
