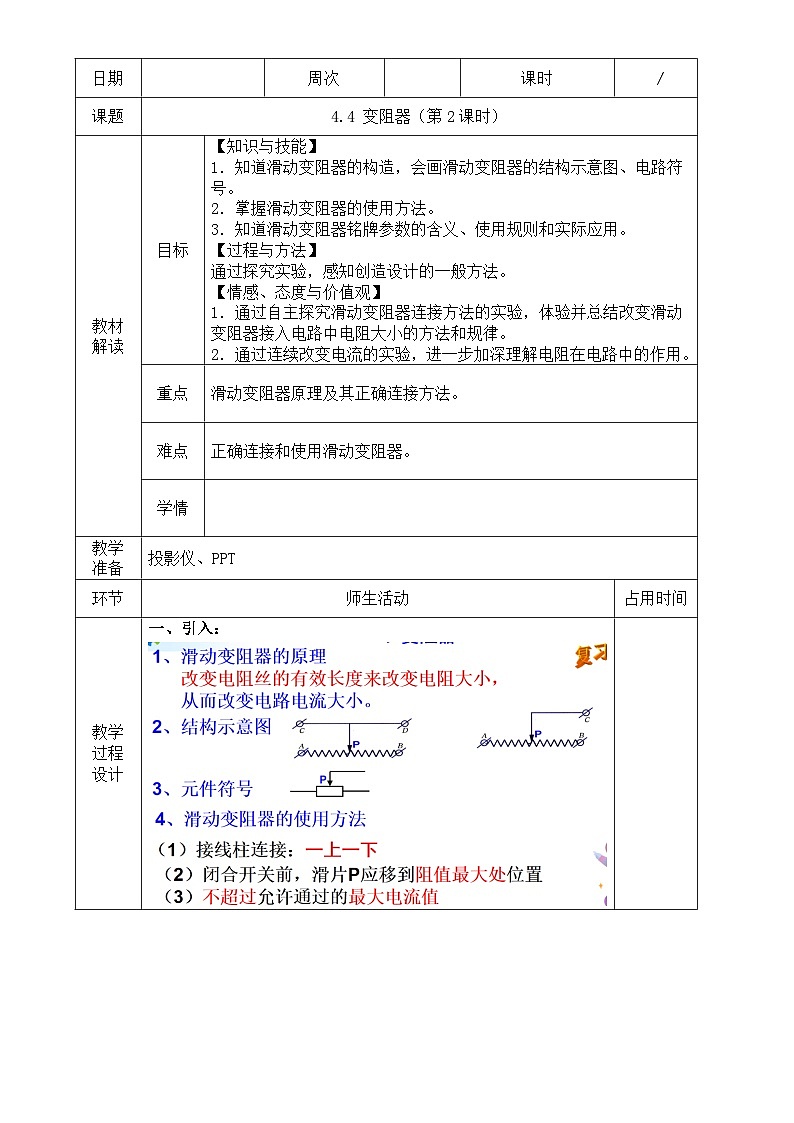

日期			周次	课时	/
课题	4.4 变阻器（第2课时）
教材解读	目标	【知识与技能】 1．知道滑动变阻器的构造，会画滑动变阻器的结构示意图、电路符号。 2．掌握滑动变阻器的使用方法。 3．知道滑动变阻器铭牌参数的含义、使用规则和实际应用。【过程与方法】通过探究实验，感知创造设计的一般方法。【情感、态度与价值观】 1．通过自主探究滑动变阻器连接方法的实验，体验并总结改变滑动变阻器接入电路中电阻大小的方法和规律。 2．通过连续改变电流的实验，进一步加深理解电阻在电路中的作用。
	重点	滑动变阻器原理及其正确连接方法。
	难点	正确连接和使用滑动变阻器。
	学情
教学准备	投影仪、PPT
环节	师生活动				占用时间

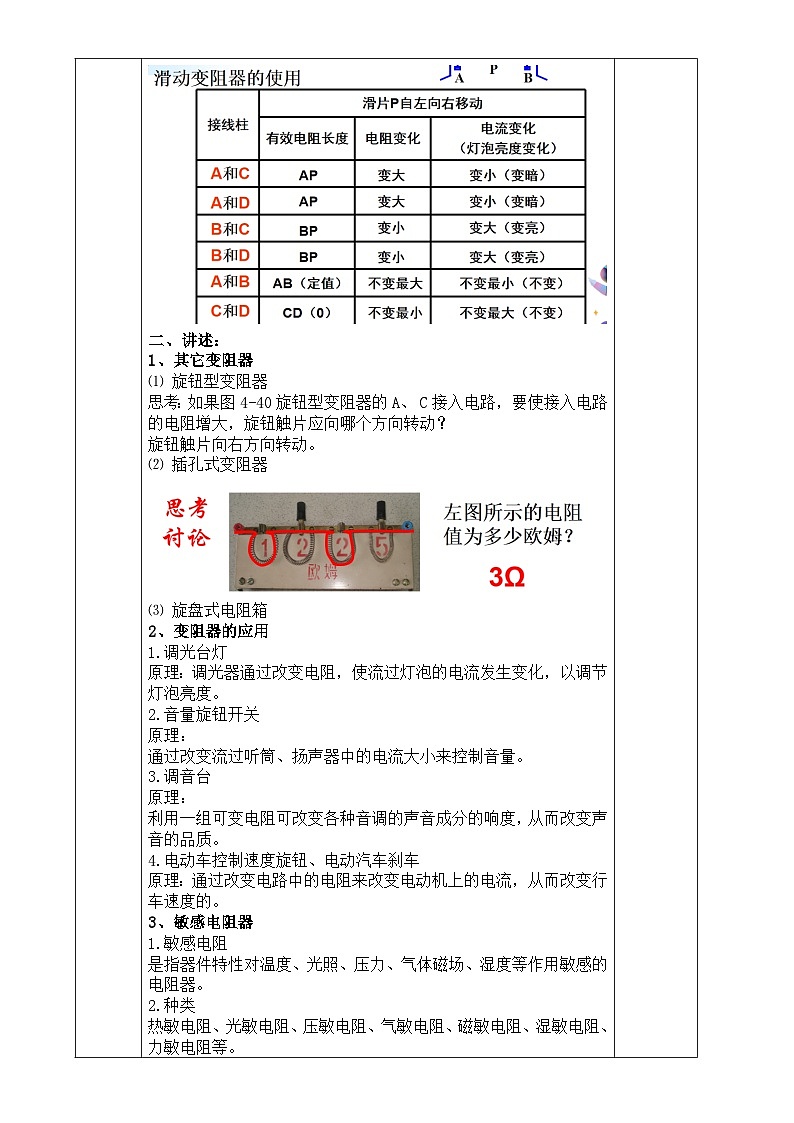

教学过程设计	一、引入：二、讲述： 1、其它变阻器 ⑴ 旋钮型变阻器思考：如果图 4-40旋钮型变阻器的 A、 C接入电路，要使接入电路的电阻增大，旋钮触片应向哪个方向转动？旋钮触片向右方向转动。 ⑵ 插孔式变阻器 ⑶ 旋盘式电阻箱 2、变阻器的应用 1.调光台灯原理：调光器通过改变电阻，使流过灯泡的电流发生变化，以调节灯泡亮度。 2.音量旋钮开关原理：通过改变流过听筒、扬声器中的电流大小来控制音量。 3.调音台原理：利用一组可变电阻可改变各种音调的声音成分的响度，从而改变声音的品质。 4.电动车控制速度旋钮、电动汽车刹车原理：通过改变电路中的电阻来改变电动机上的电流，从而改变行车速度的。 3、敏感电阻器 1.敏感电阻是指器件特性对温度、光照、压力、气体磁场、湿度等作用敏感的电阻器。 2.种类热敏电阻、光敏电阻、压敏电阻、气敏电阻、磁敏电阻、湿敏电阻、力敏电阻等。 3.作用光敏电阻器在光照下，其阻值会迅速减小，因此可用于光的测量、光的控制和光电转换。自动照明灯控制电路、电视机亮度自动调节。力敏电阻是一种能将机械力转换为电信号的特殊元件，它的电阻值会随外加力的大小而改变，常用于各种张力计、转矩计、加速度计及各种压力传感器中。电子秤中就有力敏电阻，它能把压力转换成电信号后显示在电子屏上。热敏电阻器是一种对温度反应敏感、阻值会随温度的变化而变化的非线性电阻器。广泛应用于电冰箱、空调器、微波炉、复印机等湿敏电阻器是一种对环境湿度敏感的元件，它的电阻值能随着环境的相对湿度变化而变化。广泛应用于洗衣机、空调器、录像机、微波炉等气敏电阻器是一种对特殊气体敏感的元件，它可以将被测气体的浓度和成分转变电信号。广泛应用于各种可燃气体、有害气体及烟雾等的检测机自动控制。三、课堂小结：引导学生自主小结，并逐步完善和形成概念图。
当堂检测	1、如图所示的电阻箱的示数为（）欧。 2、在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是----------------------（） A．只把A和B接入电路，无法改变通过电位器的电流 B．只把A和C接入电路，可以改变通过电位器的电流 C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小 D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大 3.如图所示电路，在m、n两点间接一滑动变阻器来控制小灯泡的亮度，电路图的上方为滑动变阻器的结构示意图，要求变阻器的滑片向右滑动时小灯泡渐变亮，则变阻器连入电路的方式应采用---------------（） A．m接a，n接b　 B．m接d，n接b C．m接b，n接a　 D．m接c，n接d 4.某精密电子仪器中，为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是100Ω，R2的总电阻是4000Ω。开始时两变阻器都处于最大阻值。下面的几种方法能够既快又准确地使电流表指针指到要求位置的是-（） A．先调节R2，使电流表指针指到要求位置附近，再调节R1 B．交替、反复调节R1和R2，使电流表指针指到要求位置 C．同时调节R1和R2，使电流表指针指到要求位置 D．先调节R1，使电流表指针指到要求位置附近，再调节R2
培优扶差
作业	1.作业本 4.4 变阻器（第2课时）
板书设计	4.4 变阻器（第2课时）
教学反思
