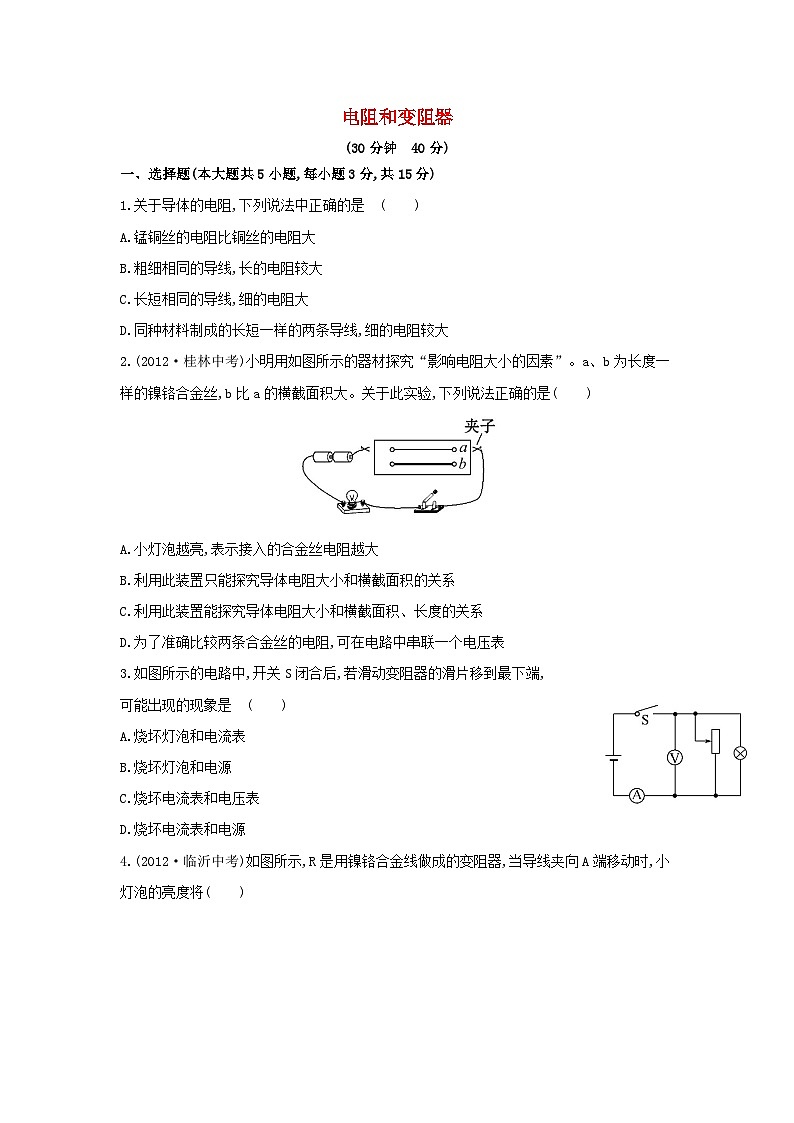

电阻和变阻器

(30分钟　40分)

一、选择题(本大题共5小题,每小题3分,共15分)

1.关于导体的电阻,下列说法中正确的是　(　　)

A.锰铜丝的电阻比铜丝的电阻大

B.粗细相同的导线,长的电阻较大

C.长短相同的导线,细的电阻大

D.同种材料制成的长短一样的两条导线,细的电阻较大

2.(2012·桂林中考)小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝,b比a的横截面积大。关于此实验,下列说法正确的是(　　)

A.小灯泡越亮,表示接入的合金丝电阻越大

B.利用此装置只能探究导体电阻大小和横截面积的关系

C.利用此装置能探究导体电阻大小和横截面积、长度的关系

D.为了准确比较两条合金丝的电阻,可在电路中串联一个电压表

3.如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,

可能出现的现象是　(　　)

A.烧坏灯泡和电流表

B.烧坏灯泡和电源

C.烧坏电流表和电压表

D.烧坏电流表和电源

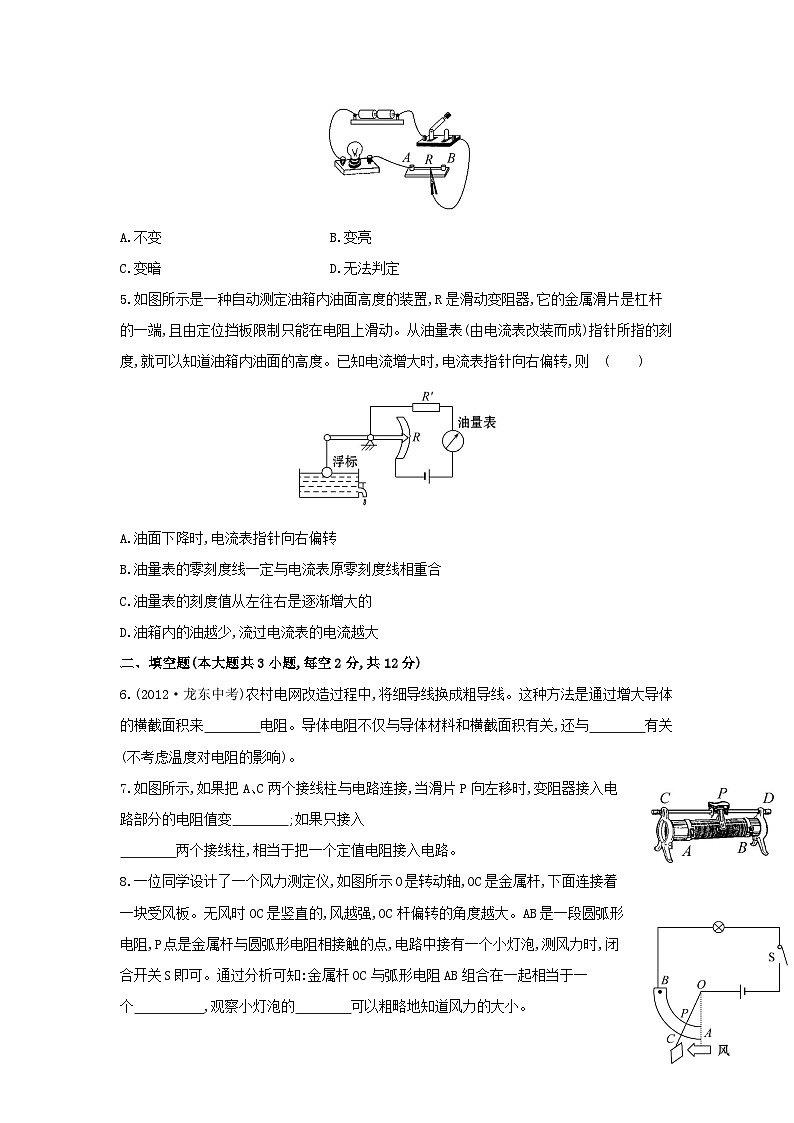

4.(2012·临沂中考)如图所示,R是用镍铬合金线做成的变阻器,当导线夹向A端移动时,小灯泡的亮度将(　　)

A.不变　     　B.变亮　

C.变暗　     　D.无法判定

5.如图所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。已知电流增大时,电流表指针向右偏转,则　(　　)

A.油面下降时,电流表指针向右偏转

B.油量表的零刻度线一定与电流表原零刻度线相重合

C.油量表的刻度值从左往右是逐渐增大的

D.油箱内的油越少,流过电流表的电流越大

二、填空题(本大题共3小题,每空2分,共12分)

6.(2012·龙东中考)农村电网改造过程中,将细导线换成粗导线。这种方法是通过增大导体的横截面积来　　　　电阻。导体电阻不仅与导体材料和横截面积有关,还与　　　　有关(不考虑温度对电阻的影响)。

7.如图所示,如果把A、C两个接线柱与电路连接,当滑片P向左移时,变阻器接入电路部分的电阻值变　　　　;如果只接入

　　　　两个接线柱,相当于把一个定值电阻接入电路。

8.一位同学设计了一个风力测定仪,如图所示O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个　　　　　,观察小灯泡的　　　　可以粗略地知道风力的大小。

三、作图题(4分)

9.(2012·南昌中考)如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

四、实验探究题(9分)

10.(2012·潍坊中考)在研究性学习活动中,小美同学用如图所示的电路探究导体的电阻跟哪些因素有关。她选取了6根金属丝。其材料、规格和测得的电压、电流值如表所示,并计算出了每一根金属丝的电阻值。

 (1)请你利用代号为①②③的三组数据,在坐标纸中画出R-L图线。

(2)金属丝代号为　　　　的3根导线是用来探究导体的电阻与横截面积的关系的,金属丝代号为　　　的2根导线是用来探究导体电阻与材料的关系。

(3)根据表中数据所反映出的规律,可推知代号为⑦的金属丝的电阻值,请将结果填在表中。

答案解析

1.【解析】选D。本题考查影响电阻大小的因素。因为电阻与三个因素有关,不加任何条件地说“导线越长电阻越大”“导线越细电阻越大”“锰铜丝的电阻比铜丝的电阻大”都是不对的。

2.【解析】选C。本题考查影响电阻大小的因素。小灯泡越亮,电路中的电流越大,接入的合金丝电阻应越小;通过夹子的移动可以改变接入电路的合金丝长短,可以探究电阻与长度的关系,但是同一种导体,无法探究电阻与材料的关系,若灯泡亮度变化不易观察,在电路中串联一只电流表,根据电表示数变化可准确比较两条合金丝的电阻大小。故选C。

3.【解析】选D。本题考查了滑动变阻器使用的注意事项。当滑动变阻器的滑片移至最下端时,电源两极不经用电器形成直接连通的电路,故形成电源短路,将烧坏电流表和电源。

4.【解析】选B。本题考查影响导体电阻大小的因素及变阻器的使用。从图中可以看出:导线夹与A之间的导线被连入电路中。当导线夹向A端移动时,变阻器接入电路中的长度变短,其电阻变小,又因为电源电压不变,所以电路中的电流变大,小灯泡的亮度将会变亮,故选B。

5.【解析】选C。本题考查滑动变阻器的应用。如题图所示,这种自动测定高度的装置设计巧妙,其设计的核心思想是利用滑动变阻器改变电路中的电流,然后通过电流表示数来判断油量的多少。观察题图可知,当油箱内油量减少时,浮标就会下降,拉动横杆左端下降,使横杆右端上升,使得接入电路中的导体变长,电阻增大,电路中的电流减小,油量表(电流表)的指针向左偏转,示数减小。反之,当油箱内油量增加时,浮标就会上升,推动横杆左端上升,使横杆右端下降,使得接入电路中的导体变短,电阻减小,电路中的电流增大,油量表(电流表)的指针向右偏转,示数增大。因此,油量表指针向右偏转,示数增大,表示油量增加。油量表的刻度值应为左小右大,故选C。

6.【解析】本题考查影响电阻大小的因素。导体的电阻与长度成正比,与横截面积成反比,所以农村电网改造过程中,将细导线换成粗导线,这种方法是通过增大导体的横截面积来减小电阻,导体电阻不仅与导体材料和横截面积有关,还与长度有关。

答案:减小　长度

7.【解析】本题考查了滑动变阻器的连接。当将图中A、C两个接线柱接入电路,则AP段电阻丝电阻接入电路,滑片P向左滑动时,接入电路的电阻丝的长度变短,电阻变小。滑动变阻器金属杆两端的接线柱接入时,相当于接入了导线;滑动变阻器线圈两端的接线柱接入时,电路中相当于接入了定值电阻(滑动变阻器的最大阻值)。

答案:小　A、B

8.【解析】本题考查滑动变阻器的应用。本题中的风力测定仪实际上是滑动变阻器的应用,图中金属杆OC与弧形电阻AB组合在一起组成滑动变阻器,金属杆OC相当于滑片,弧形电阻AB相当于电阻丝。当风力增大时,滑片OC的位置就向左偏,电路中的电阻就减小,电流增大,灯泡变亮。从灯泡的亮度就可以判断风力的大小,灯泡越亮,说明风力越大。

答案:滑动变阻器　亮度

9.【解析】本题考查了根据实物电路作电路图。电路图的作法:①根据实物电路

确定电流的路径,电流从电源正极流出后,经过开关、滑动变阻器、电流表、小

灯泡回到电源负极;②根据电流的路径依次连接电器元件就可得到电路图。

答案:如图所示　

10.【解析】本题考查影响电阻大小因素的知识。(1)根据表格中数据,先在坐标纸中描点,然后用平滑的曲线连接起来,即可得到R-L图线。(2)采用控制变量法探究导体的电阻跟哪些因素有关。探究导体的电阻与横截面积的关系,应控制导线的长度、材料相同,横截面积不同,选②④⑤3根导线;探究导体电阻与材料的关系,应控制导线的长度、横截面积相同,材料不同,选⑤⑥2根导线。(3)根据表中①②③三组数据及图线可知,在材料、横截面积一定时,电阻跟导体的长度成正比;据此规律,比较表中⑦与⑤,导线的材料、横截面积相同,⑦的长度是⑤的4倍,故⑦的电阻应是⑤的4倍,即为8.0Ω。

答案:(1)如图所示　

(2)②④⑤　⑤⑥　(3)8.0
