平面镜成像

【学习目标】
1．了解探究平面镜成像实验过程。
2．了解平面镜成像的特点及其原理。
3．会根据平面镜成像特点或光的反射规律作图。
【学习重难点】
根据平面镜成像特点或光的反射规律作图。
【学习过程】
一、课前复习
1．当光从一种物质射向另一种物质的表面时，被反射回原来的物质中，这种现象叫做光的________________，在这种现象中光路是__________________的。
2．光的反射定律的内容是：____________________。
3．光的反射分__________反射和__________反射两种，人眼能看见本身并不发光的物体，是因为______________。无论是镜面反射还是漫反射都遵循_________________定律。
4．平静的水面、抛光的金属表面都具有平面镜的作用，在生活中我们常看到岸边的树木和房屋等在水中的像都是倒立的，这就是我们常说的“倒影”，你能说说其中的道理吗？
__________________________________________________________。
5．日常生活中用到的镜子表面都是平的，我们把这样的镜子叫做平面镜，在镜子里的物体叫做像。照镜子时，观察自己在平面镜中所成的像，思考并回答以下问题：
（1）你的像在平面镜的哪一面？____________________。
（2）在平面镜中，你的像大小跟你的大小一样吗？____________________。
（3）当改变与平面镜的距离时，你的像的大小改变吗？你的像到镜面距离怎样改变？
______________________________________________________________。
二、探究
平面镜成像的特点：
猜想：
（1）平面镜成像时，物和像的大小有什么关系？____________________。
（2）物到镜的距离与像到镜的距离大小有什么关系？____________________。

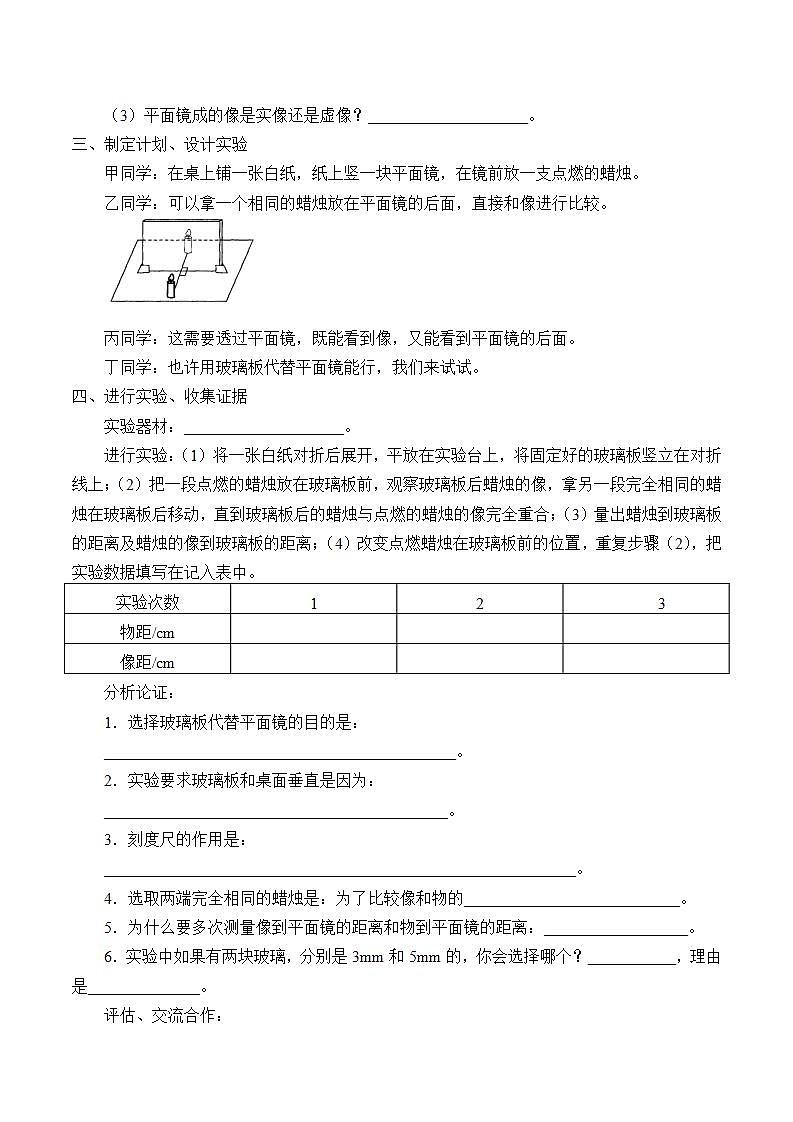

（3）平面镜成的像是实像还是虚像？____________________。
三、制定计划、设计实验
甲同学：在桌上铺一张白纸，纸上竖一块平面镜，在镜前放一支点燃的蜡烛。
乙同学：可以拿一个相同的蜡烛放在平面镜的后面，直接和像进行比较。


丙同学：这需要透过平面镜，既能看到像，又能看到平面镜的后面。
丁同学：也许用玻璃板代替平面镜能行，我们来试试。
四、进行实验、收集证据
实验器材：____________________。
进行实验：（1）将一张白纸对折后展开，平放在实验台上，将固定好的玻璃板竖立在对折线上；（2）把一段点燃的蜡烛放在玻璃板前，观察玻璃板后蜡烛的像，拿另一段完全相同的蜡烛在玻璃板后移动，直到玻璃板后的蜡烛与点燃的蜡烛的像完全重合；（3）量出蜡烛到玻璃板的距离及蜡烛的像到玻璃板的距离；（4）改变点燃蜡烛在玻璃板前的位置，重复步骤（2），把实验数据填写在记入表中。
实验次数
1
2
3
物距/cm



像距/cm



分析论证：
1．选择玻璃板代替平面镜的目的是：
____________________________________________。
2．实验要求玻璃板和桌面垂直是因为：
___________________________________________。
3．刻度尺的作用是：
___________________________________________________________。
4．选取两端完全相同的蜡烛是：为了比较像和物的___________________________。
5．为什么要多次测量像到平面镜的距离和物到平面镜的距离：__________________。
6．实验中如果有两块玻璃，分别是3mm和5mm的，你会选择哪个？___________，理由是______________。
评估、交流合作：
分析数据，交流讨论，总结平面镜成像特点。
平面镜成像的特点：
①平面镜所成的像是___________像；
②像与物体的___________相等；
③像到平面镜的距离___________物体到平面镜的距离；
④像和物关于平面镜___________。
平面镜成像的原理：如右图，由于光的反射，光源S发出的光经平面镜_____________以后，射入眼睛引起视觉，我们感觉好像是_____（S或S'）发出的光射入我们眼睛的，我们就说_____（S或S'）是_____（S或S'）在平面镜中的虚像。
由此可见，平面镜成的像是由反射光线的反向延长线相交而成的。
说明：像这样，不是实际光斑形成的像，叫___________。
五、平面镜成像作图
1．利用像和物关于平面镜对称的关系作图：
①过S点作平面镜的垂线，并延长。
②在延长线上截取一点使其到镜面的距离与S点到镜面的距离相等。
③将所截取的点用S'表示，S'即为S点在平面镜中所成的虚像。
说明：所作的垂线的延长线必须用虚线表示。
2．利用光的反射规律作图：
①过S点任取两条光线射向镜面。（也可取S点发出的垂直于镜面的光线和另一条任意入射的光线）
②分别作出这两条入射光线经镜面反射后的反射光线。
③反向延长这两条反射光线交于S'点，S'点即为S点在镜中所成的虚像。
说明：反射光线的反向延长线用虚线表示。
【达标检测】
1．某同学在做平面镜成像特点实验时，将一块玻璃板竖直架在一直尺的上面，再取两段等长的蜡烛A和B，一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察，如图所示。

（1）直尺的作用是便于比较物与像___________关系；
（2）两段等长的蜡烛是为了比较物与像的___________关系；
（3）移去蜡烛B，并在其所在位置上放一光屏，则光屏___________接收到蜡烛A的烛焰的像（填“能”或“不能”），这说明平面镜成的是___________像。
（4）将蜡烛A向玻璃板移近2cm，则蜡烛B应___________（填“靠近”或“远离”）玻璃2cm才能与蜡烛A的像完全重合。
2．在下图中画出物体AB在平面镜中的像AB。
3．如图所示，由点光源S发出的光，经平面镜反射后，其中一条反射光线经过A点，试完成其光路图。



3题图

2题图

4．一人从平面镜中看到对面墙上钟的像如图所示，则实际时间为（ ）
A．3：40 B．4：20 C．8：20 D．9：40
