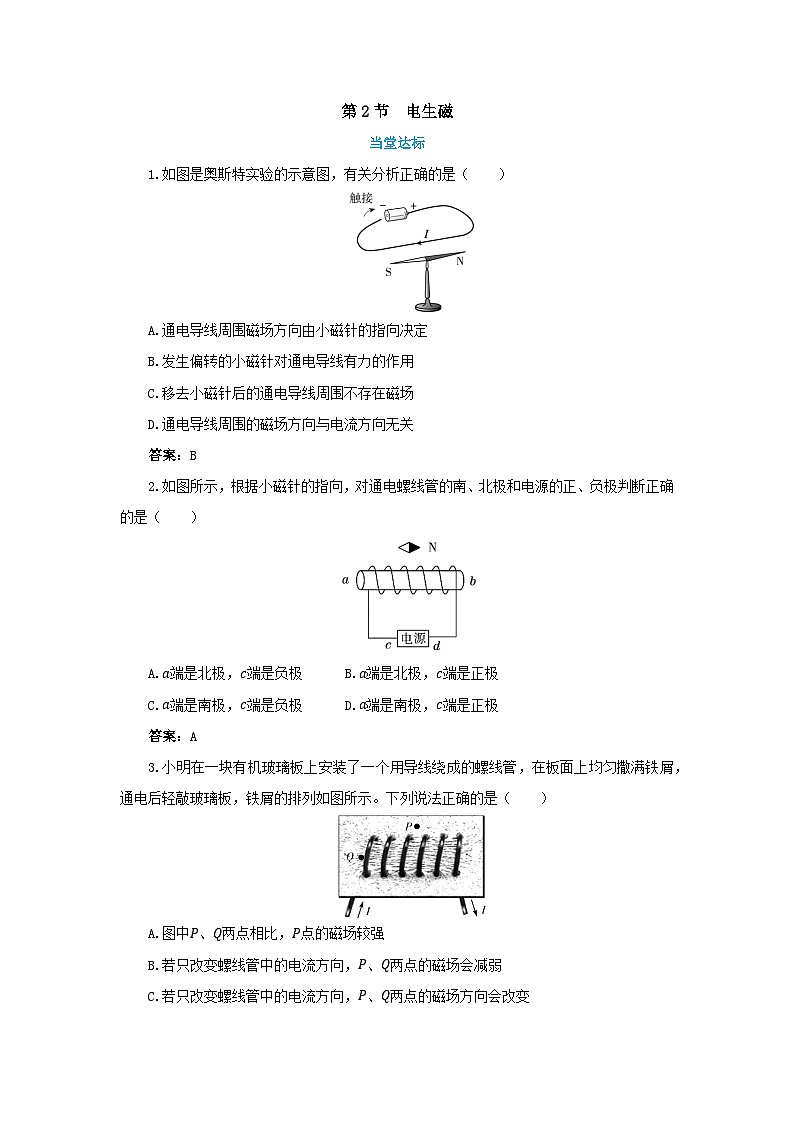

第2节  电生磁

当堂达标

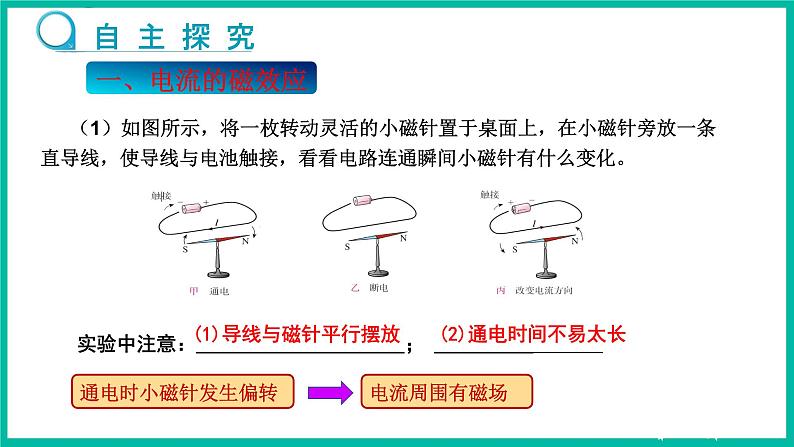

1.如图是奥斯特实验的示意图，有关分析正确的是（    ）

A.通电导线周围磁场方向由小磁针的指向决定

B.发生偏转的小磁针对通电导线有力的作用

C.移去小磁针后的通电导线周围不存在磁场

D.通电导线周围的磁场方向与电流方向无关

答案：B

2.如图所示，根据小磁针的指向，对通电螺线管的南、北极和电源的正、负极判断正确的是（    ）

A.端是北极，端是负极      B.端是北极，端是正极

C.端是南极，端是负极      D.端是南极，端是正极

答案：A

3.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后轻敲玻璃板，铁屑的排列如图所示。下列说法正确的是（    ）

A.图中、两点相比，点的磁场较强

B.若只改变螺线管中的电流方向，、两点的磁场会减弱

C.若只改变螺线管中的电流方向，、两点的磁场方向会改变

D.若只增大螺线管中的电流，、两点的磁场方向会改变

答案：C

4.通电螺线管和磁体的磁极附近的磁感线分布如图所示，小磁针处于静止状态。则（    ）

A.小磁针的端为N极

B.通电螺线管左端为N极

C.端为电源“”极

D.螺线管上正面的导线中的电流自下而上

答案：C

5.如图所示，小明通过实验探究“通电螺线管的磁场”，已知通电螺线管周围磁感线方向，请在图中标出电源的正、负极，通电螺线管的N、S极和通电瞬间小磁针的偏转方向。

答案：如图所示。
