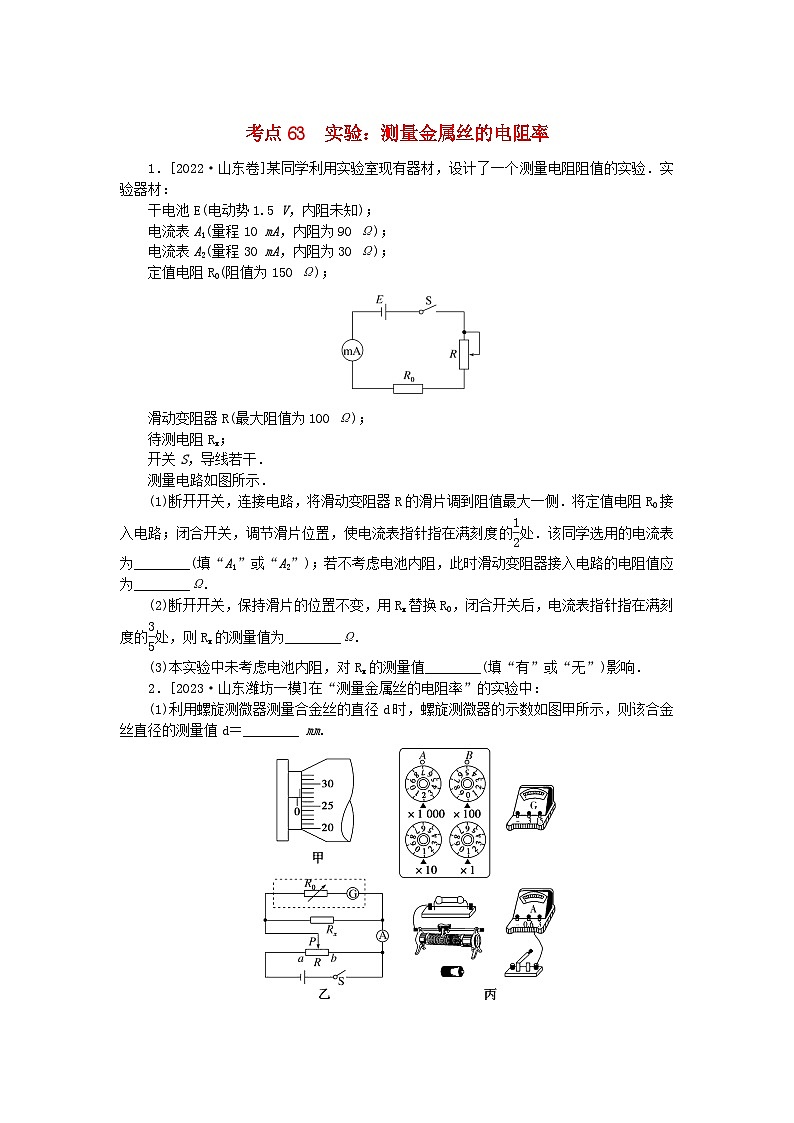

干电池E(电动势1.5 V，内阻未知)；
电流表A1(量程10 mA，内阻为90 Ω)；
电流表A2(量程30 mA，内阻为30 Ω)；
定值电阻R0(阻值为150 Ω)；
滑动变阻器R(最大阻值为100 Ω)；
待测电阻Rx；
开关S，导线若干．
测量电路如图所示．
(1)断开开关，连接电路，将滑动变阻器R的滑片调到阻值最大一侧．将定值电阻R0接入电路；闭合开关，调节滑片位置，使电流表指针指在满刻度的 eq \f(1,2) 处．该同学选用的电流表为________(填“A1”或“A2”)；若不考虑电池内阻，此时滑动变阻器接入电路的电阻值应为________Ω.
(2)断开开关，保持滑片的位置不变，用Rx替换R0，闭合开关后，电流表指针指在满刻度的 eq \f(3,5) 处，则Rx的测量值为________Ω.
(3)本实验中未考虑电池内阻，对Rx的测量值________(填“有”或“无”)影响．

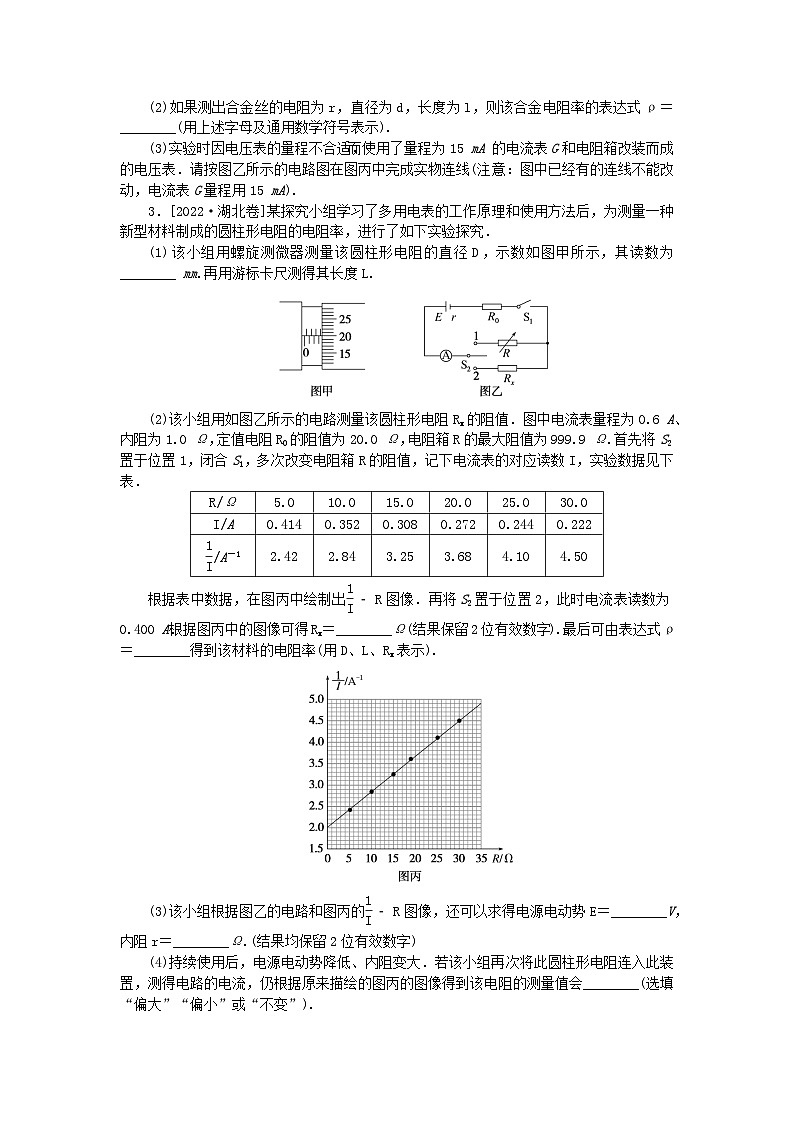

2．[2023·山东潍坊一模]在“测量金属丝的电阻率”的实验中：
(1)利用螺旋测微器测量合金丝的直径d时，螺旋测微器的示数如图甲所示，则该合金丝直径的测量值d＝________ mm.
(2)如果测出合金丝的电阻为r，直径为d，长度为l，则该合金电阻率的表达式ρ＝________(用上述字母及通用数学符号表示).
(3)实验时因电压表的量程不合适，而使用了量程为15 mA 的电流表G和电阻箱改装而成的电压表．请按图乙所示的电路图在图丙中完成实物连线(注意：图中已经有的连线不能改动，电流表G量程用15 mA).
3．[2022·湖北卷]某探究小组学习了多用电表的工作原理和使用方法后，为测量一种新型材料制成的圆柱形电阻的电阻率，进行了如下实验探究．
(1)该小组用螺旋测微器测量该圆柱形电阻的直径D，示数如图甲所示，其读数为________ mm.再用游标卡尺测得其长度L.
(2)该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值．图中电流表量程为0.6 A、内阻为1.0 Ω，定值电阻R0的阻值为20.0 Ω，电阻箱R的最大阻值为999.9 Ω.首先将S2置于位置1，闭合S1，多次改变电阻箱R的阻值，记下电流表的对应读数I，实验数据见下表．
根据表中数据，在图丙中绘制出 eq \f(1,I) ­ R图像．再将S2置于位置2，此时电流表读数为0.400 A．根据图丙中的图像可得Rx＝________Ω(结果保留2位有效数字).最后可由表达式ρ＝________得到该材料的电阻率(用D、L、Rx表示).
(3)该小组根据图乙的电路和图丙的 eq \f(1,I) ­ R图像，还可以求得电源电动势E＝________V，内阻r＝________Ω.(结果均保留2位有效数字)
(4)持续使用后，电源电动势降低、内阻变大．若该小组再次将此圆柱形电阻连入此装置，测得电路的电流，仍根据原来描绘的图丙的图像得到该电阻的测量值会________(选填“偏大”“偏小”或“不变”).

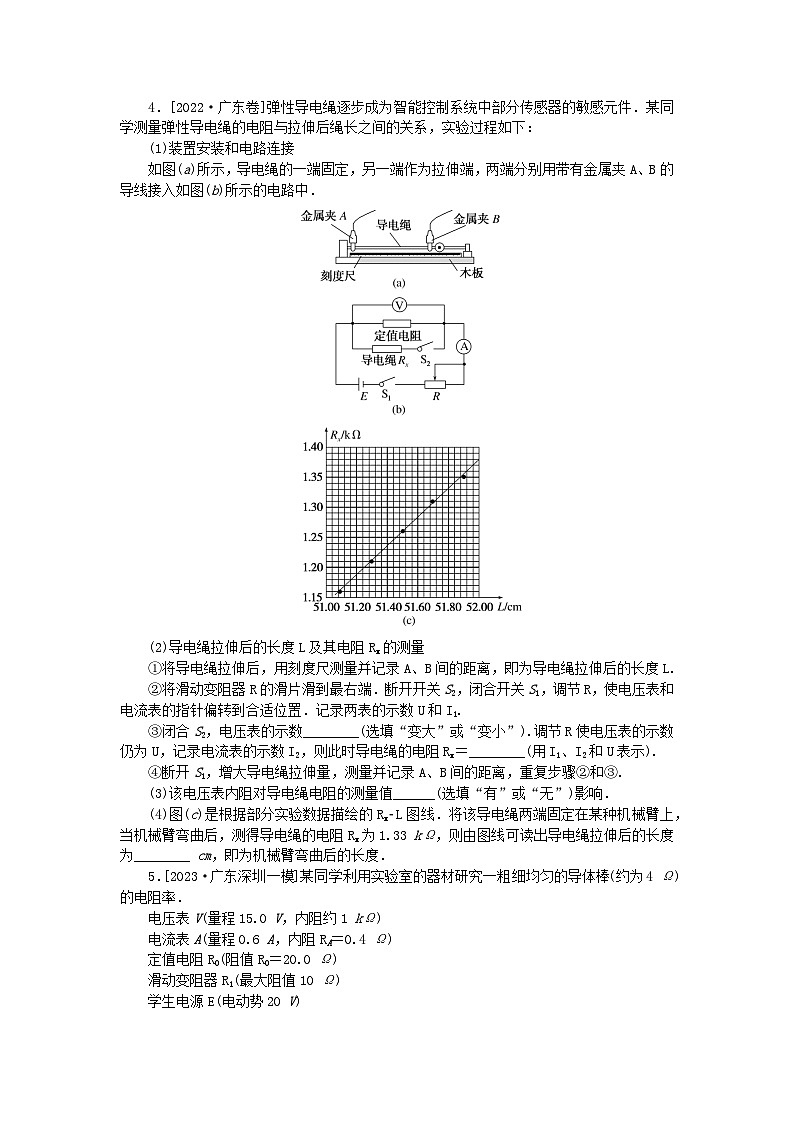

4．[2022·广东卷]弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件．某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：
(1)装置安装和电路连接
如图(a)所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A、B的导线接入如图(b)所示的电路中．
(2)导电绳拉伸后的长度L及其电阻Rx的测量
①将导电绳拉伸后，用刻度尺测量并记录A、B间的距离，即为导电绳拉伸后的长度L.
②将滑动变阻器R的滑片滑到最右端．断开开关S2，闭合开关S1，调节R，使电压表和电流表的指针偏转到合适位置．记录两表的示数U和I1.
③闭合S2，电压表的示数________(选填“变大”或“变小”).调节R使电压表的示数仍为U，记录电流表的示数I2，则此时导电绳的电阻Rx＝________(用I1、I2和U表示).
④断开S1，增大导电绳拉伸量，测量并记录A、B间的距离，重复步骤②和③.
(3)该电压表内阻对导电绳电阻的测量值______(选填“有”或“无”)影响．
(4)图(c)是根据部分实验数据描绘的Rx­L图线．将该导电绳两端固定在某种机械臂上，当机械臂弯曲后，测得导电绳的电阻Rx为1.33 kΩ，则由图线可读出导电绳拉伸后的长度为________ cm，即为机械臂弯曲后的长度．
5．[2023·广东深圳一模]某同学利用实验室的器材研究一粗细均匀的导体棒(约为4 Ω)的电阻率．
电压表V(量程15.0 V，内阻约1 kΩ)
电流表A(量程0.6 A，内阻RA＝0.4 Ω)
定值电阻R0(阻值R0＝20.0 Ω)
滑动变阻器R1(最大阻值10 Ω)
学生电源E(电动势20 V)
开关S和若干导线．
(1)如图甲所示，用螺旋测微器测得导体棒的直径为________mm；如图乙所示，用游标卡尺测得导体棒的长度为________cm.
(2)请根据提供的器材，在图丙所示的方框中设计一个实验电路，尽可能精确地测量金属棒的阻值．
(3)实验时，调节滑动变阻器，使开关闭合后两电表的示数从零开始，根据实验数据选择合适标度描点，在方格纸上作图(如图丁)，通过分析可得导体棒的电阻Rx＝________Ω(保留1位小数)，再根据电阻定律即可求得电阻率．从系统误差的角度分析，电阻R测________(选填“>”“
