第5 课时 电磁铁

一、知识解读

1. 电磁铁的磁性强弱是可以改变的。

2. 电磁铁的磁性强弱与线圈匝数有关：线圈匝数越多，磁性越强；线圈匝数越少，磁性越弱。

3. 电磁铁的磁性强弱与电流大小有关：电流越大，磁性越强；电流越小，磁性越弱。

4. 电磁起重机通电时，电能转换为磁能，可吸起钢铁；断电时，磁能消失，钢铁就会落下。

5. 电磁铁吸引大头针的数量越多，说明电磁铁的磁性越强。

6. 电磁铁不能长时间连接电池，以免电池耗电太多影响实验的公平。

二、实验重现

实验1：探究电磁铁的南北极

1. 实验目的： 探究电磁铁的南、北极和哪些因素有关，并掌握改变电磁铁南、北极的方法。

2. 实验器材：导线、大铁钉、电池、指南针等。

3. 实验过程：

（1）研究电磁铁的南、北极与线圈缠绕方向的关系。

改变的条件：线圈的缠绕方向

逆时针方向     顺时针方向

（从左向右看） （从左向右看）

①实验方法：  怎样改变：

不变的条件：电流的方向、指南针放置的位置

②实验现象：两组实验中，电磁铁的南、北极相反。

③实验结论：改变线圈的缠绕方向，会改变电磁铁的南、北极。

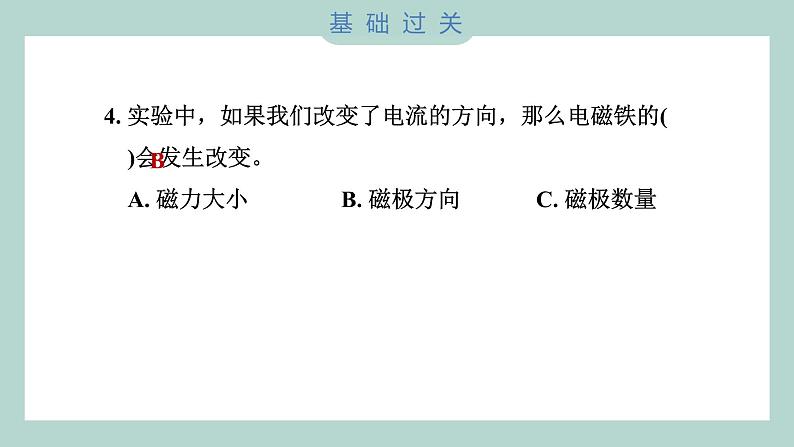

（2）研究电磁铁的南、北极与电流方向的关系。

改变的条件：电流的方向（电池正、负极的接法）

①实验方法：  怎样改变：

不变的条件：线圈缠绕方向、指南针放置的位置

②实验现象：两组实验中，电磁铁的南、北极相反。

③实验结论：改变电流的方向（电池正、负极的接法），会改变电磁铁的南、北极。

实验2：电磁铁的磁性强弱与什么有关

1. 实验目的： 通过探究，得出电磁铁的磁性强弱与通电线圈的匝数有关，与电流大小有关。

2. 实验器材：大铁钉、导线、大头针、电池、电池盒等。

3. 实验过程：

Ⅰ . 探究电磁铁的磁性强弱与通电线圈的匝数的关系。

（1）实验步骤：

①将导线在铁钉上绕20 圈，组装成一个电磁铁。

②将电磁铁接通电流，用钉尖去吸大头针，记录吸引的大头针的数量，重复3 次。

③将导线分别在铁钉上绕40 圈、60 圈，重复上述步骤，分别做3 次。

④分析数据，得出结论。

改变的条件：线圈匝数

（2）实验分析：  怎样改变：

20 匝线圈      40 匝线圈    60 匝线圈

不变的条件：电池数量、导线粗细、铁芯大小等

（3） 实验现象：

线圈匝数少时，电磁铁吸引的大头针数量少；线圈匝数多时，电磁铁吸引的大头针数量多。

（4） 实验结论：

电磁铁的磁性强弱与线圈匝数有关，线圈匝数多，磁性强；线圈匝数少， 磁性弱。

Ⅱ . 探究电磁铁的磁性强弱与电流大小的关系。

（1） 实验步骤：

①将导线在铁钉上绕20 圈，组装成一个电磁铁。

②将电磁铁连接在1 节电池组成的电路中，用钉尖去吸大头针，记录吸引的大头针的数量，重复3 次。

③将电磁铁分别连接在2 节、3 节电池组成的电路中，重复上述步骤，分别做3 次。

④分析数据，得出结论。

改变的条件：电池节数

（2）实验分析： 怎样改变：

1 节电池     2 节电池        3 节电池

不变的条件：线圈匝数、导线粗细、铁芯大小等

（3） 实验现象：

电池节数少时，电磁铁吸引的大头针数量少；电池节数多时，电磁铁吸引的大头针数量多。

（4） 实验结论：

电磁铁磁性强弱与电池节数有关，电池节数多，电流强，磁性就强；电池节数少，电流弱，磁性就弱。

指点迷津

问题：在做电磁铁磁性强弱与线圈匝数的关系的实验时，如何保证每次的电流大小相等?

要尽量让电磁铁短时间连接电池，以免耗电过多。条件许可的情况下，可以每次都使用相同数量的新电池。
