2023年江苏省镇江市丹徒区中考适应性填涂训练（零模）物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物理学家中，将其名字命名为电阻单位的是（     ）
A．安培 B．欧姆 C．焦耳 D．伏特
2．关于声现象，下列说法正确的是（   ）
A．只要物体在振动，我们就能听到声音
B．声音不能在真空中传播
C．人耳听不到次声波，是因为响度太小
D．“闻其声而知其人”是根据音调来辨别的
3．下列估测结果符合实际的是
A．六月份泰州的平均气温约为50℃
B．一枚1元人民币硬币的质量大约6g
C．中学生课桌的高度约为80mm
D．家用LED节能灯的电功率约为200W
4．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲

A．一定带正电荷
B．一定带负电荷
C．可能带负电荷
D．可能带正电荷
5．如图所示，是第五届世界智能大会官方指定用车——中国长安UNI-K智能化汽车，配备了激光雷达自动驾驶等智能功能，关于这辆智能汽车，下列判断不正确的是（     ）

A．汽车轮胎刻有凹凸不平的花纹，是为了增大摩擦力
B．该雷达技术利用了激光的方向性好的特点
C．发动机用水做冷却剂，是因为水的沸点高
D．乘客需要系安全带是为了减小惯性带来的危害
6．如图所示，按动电火花发生器按钮，盒盖飞出，以下四个事例中能量转化与此相同的是

（1）水壶中的水沸腾后，壶盖被水蒸气顶起
（2）两手相互摩擦，手心变热
（3）汽油机的做功冲程
（4）流星与空气摩擦生热、发光
A．（1）（3） B．（1）（2） C．（2）（3） D．（2）（4）
7．如图所示的实验中，与发电机工作原理相同的是（     ）
A．   B．
C．   D．
8．某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，是定值电阻，是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（　　）
A． B． C． D．

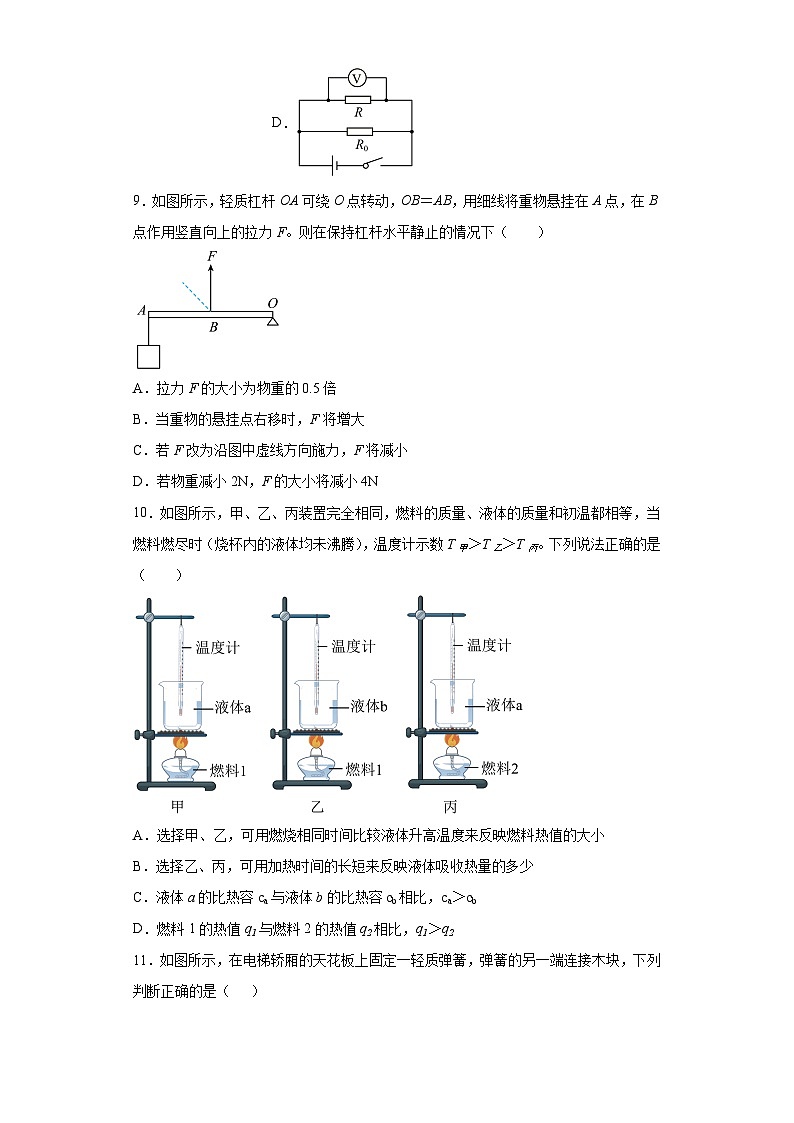

9．如图所示，轻质杠杆OA可绕O点转动，OB＝AB，用细线将重物悬挂在A点，在B点作用竖直向上的拉力F。则在保持杠杆水平静止的情况下（　　）

A．拉力F的大小为物重的0.5倍
B．当重物的悬挂点右移时，F将增大
C．若F改为沿图中虚线方向施力，F将减小
D．若物重减小2N，F的大小将减小4N
10．如图所示，甲、乙、丙装置完全相同，燃料的质量、液体的质量和初温都相等，当燃料燃尽时（烧杯内的液体均未沸腾），温度计示数T甲＞T乙＞T丙。下列说法正确的是（　　）

A．选择甲、乙，可用燃烧相同时间比较液体升高温度来反映燃料热值的大小
B．选择乙、丙，可用加热时间的长短来反映液体吸收热量的多少
C．液体a的比热容ca与液体b的比热容cb相比，ca＞cb
D．燃料1的热值q1与燃料2的热值q2相比，q1＞q2
11．如图所示，在电梯轿厢的天花板上固定一轻质弹簧，弹簧的另一端连接木块，下列判断正确的是（     ）

A．木块静止时，弹簧对木块的拉力和木块对弹簧的拉力是一对平衡力
B．若轿厢向下加速运动，则弹簧一定处于压缩状态
C．若轿厢以不同的速度匀速运动，则弹簧的长度一定相同
D．若电梯运动时人观察到弹簧比静止时长，则此时电梯对人的支持力一定比人的重力小
12．如图甲所示，电源电压恒为9V，滑动变阻器R标有“100Ω 0.5A”字样，压力传感器R0电流在0.1A~0.4A之间均能正常工作。通过测试压力传感器R0的U-I关系如图乙所示，则下列判断正确的是（　　）

A．压力传感器R0工作时，电阻保持不变
B．压力传感器R0处于正常工作状态时，电路消耗的最小功率为3.6W
C．当变阻器的滑片在中点时，压力传感器R0与滑动变阻器的电压之比为1︰1
D．为使压力传感器R0处于正常工作状态，R的阻值范围应控制在12.5Ω~70Ω

二、填空题
13．(1)图1中，物块的长度为_____cm；
(2)图2中，电压表的示数为_____V；
(3)图3中，弹簧测力计的示数为_____N。

14．如图，我国首架自主研发的大型运输机“运20”试飞成功，飞机在飞行时其机翼______（选填“上”或“下”）方空气流速大；“运20”起落架上共有14个巨大的轮胎，是为了减小起降过程中对跑道的  ______。高空中的气压比地面附近的气压______（选填“高”或“低”）。

15．如图是四冲程汽油机的某个冲程，由图可看出它正处于______冲程，该冲程将机械能转化为______能，若该汽油机飞轮的转速是3600r/min，则汽油机每秒钟对外做功______次。

16．某电烤箱内部简化电路如图所示，R1和R2为电热丝，铭牌上的部分参数如表所示，该电烤箱处于低温挡时，正常工作12min所消耗的电能为______kW·h，R2的阻值为______Ω。

电烤箱参数表
额定电压
220V
额定
功率
高温挡
1500W
低温挡
500W
17．如图是现在家庭常用的电子式电能表表盘，表盘上标有3000r/（kW•h），表示每消耗1kW•h的电能，指示转盘转动3000次。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了300次。该家用电器消耗的电能______J，该家用电器的额定功率是______W，则这个家用电器可能是______（选填“电热水壶”、“台灯”或“电视机”）。

18．如图所示，小华制作了一个简易的密度计：她选择一根长16cm的饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在______方向，当此密度计分别在水和酒精中漂浮时，在水中受到的浮力______在酒精中受到的浮力（填“大于”、“小于”或“等于”）、把密度计放入水中，露出液面的长度是8cm，再将密度计放入酒精中，露出液面的长度是______cm（ρ酒精=0.8×103 kg/m3）。

19．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．
20．如图所示，水平地面上AB段和BC段粗糙程度不同。为测出物体在AB段受到的滑动摩擦力，应用弹簧测力计沿水平向右拉着物体做______运动，此时弹簧测力计示数为2N，则物体在AB段受到的摩擦力大小为_______N，方向为______。保持拉力不变，物体继续在BC段运动，发现物体在相同时间内通过的路程比AB段大，则______段更粗糙。

21．现有一热敏电阻，其阻值R随温度t的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接定值电阻，电源电压恒为12V。当图中的输出电压达到或超过8V时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响，要求环境温度达到或超过40℃时开始报警，则热敏电阻应接在虚线框______（填数字）内，另一虚线框内定值电阻阻值为______kΩ。若将虚线棍内两元件对调，则报警器报警的最高温度为______℃，若使用原来的电路工作一段时间后，电源电压降低，要使开始报警时的温度不变，则适当______（选填“增大”或“减小”）定值电阻阻值。
5
10
20
30
40
50
60
8.0
5.8
4.0
1.8
1.0
0.8
0.7

三、作图题
22．图中，足球静止在水平桌面上，请作出足球所受力的示意图。

23．图中，小磁针处于静止状态，请在两虚线框内分别标出电源和螺线管的极性．
( )

24．在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。


四、实验题
25．土鸡蛋比普通鸡蛋营养价值更高，那土鸡蛋的密度是不是比普通鸡蛋更大呢？小亮从网上购买了家乡的土鸡蛋，利用“等效替代法”与学习小组的同学一起测量土鸡蛋的密度，实验过程如图：

(1)如图甲，将土鸡蛋放入装有适量水的透明烧杯中，发现土鸡蛋下沉至杯底，往烧杯中逐渐加盐并充分搅拌，直至观察到鸡蛋处于 _____状态，随即停止加盐；
(2)如图乙，取出鸡蛋，用调好的天平测出烧杯与盐水的总质量为_____g。将烧杯中的盐水全部倒入量筒中，用天平测出空烧杯的质量为55g，如图丙，用量筒测出盐水的体积为________ml；
(3)通过公式计算出盐水的密度即可知道鸡蛋的密度，本实验中鸡蛋的密度为___________kg/m3；
(4)小明觉得这种测量土鸡蛋密度的方法过于麻烦，他认为不用量筒也能完成实验。在保留天平的前提下，又找来一个烧杯，胶头滴管和一些水，利用这些仪器测量土鸡蛋的密度，请你和他一起完成实验：
①用调节好的天平测出土鸡蛋的质量m0；
②在烧杯中装入适量的水，并在水面的位置做好标记，用天平测出烧杯和水的总质量m1；
③把土鸡蛋轻轻放在装有水的烧杯中，倒出超过标记的水，并用滴管使烧杯中的水面恰好到标记处，再用天平测量此时烧杯、水和土鸡蛋的总质量m2；
③土鸡蛋的密度表达式是________（用水的密度ρ水和所测量的物理量符号表示）；
实验结束后，小明发现土鸡蛋有一定吸水性，则所测量的密度值将________（选填“偏大”、“偏小”或“不变”）。
26．如图甲所示是探究“阻力对物体运动影响”的实验。

（1）为完成本实验，应选用______（相同/不同）的小车，从斜面______（相同/不同）高度由静止下滑；
（2）实验中发现：小车在毛巾表面上滑行的距离最短，在木板表面上滑行的距离最长，说明小车受到的阻力越小，速度减小得越______（选填“快”或“慢”） 。进一步推理得出：如果小车在水平面运动时受到的阻力为零，它将做______运动；
（3）如图乙是小车在不同物体表面上运动时，速度与时间的变化图线，其中属于在木板上运动图线的是______（填下列选项）。
A．a            B．b                C．c
（4）上述实验中，小车分别在毛巾和木板表面运动时，克服阻力做功分别为Wf1，和Wf2：则Wf1______Wf2（选填>、=、<）。
27．综合实践课上，小薇同学用“伏安法”测量小灯泡的额定电压为2.5V，图是测量该灯泡额定功率的实验电路、电源电压恒为4.5V、滑动变阻器规格为“30Ω 1A”。

（1）请在答图甲中用笔画线代替导线，帮小薇完成实物电路的连接______；
（2）闭合开关前，滑动变阻器的滑片P应处于最______（选填“左”或“右”）端；
（3）闭合开关进行实验，当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是______（选填字母符号）；
A．滑动变阻器接触不良        B．小灯泡短路
（4）排除故障后继续实验，她将得到的数据记录在表格中，当电压表示数为2.5V时，电流表的示数如图乙所示为______A，则小灯泡的额定功率为______W；
（5）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S、S1，调节R2，使电压表的示数为2.5V；
②只闭合开关______，调节______，使电压表的示数仍为2.5V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额 =______（用U额、R0、U1、U2表示）。

五、计算题
28．水平地面上的圆桶装有体积为0.01m3的水，圆桶与地面接触面积为0.2m2，g取10N/kg，ρ水=1.0×103kg/m3，桶自重忽略不计，求：
（1）这桶水的质量；
（2）这桶水对地面的压强；
（3）如图，若用动滑轮将此桶水匀速提升lm，所用拉力60N，求动滑轮的机械效率。

29．北京冬奥会上使用的氢燃料电池汽车，是利用氢与氧发生化学反应产生电能，供给电动机而驱动汽车行驶的，如图所示，该类型汽车甲在平直公路上从A地出发，以72km/h的速度行驶1h到达B地，消耗0.8kg氢燃料，所产生电能E电的80%用于维持汽车匀速行驶，所受阻力为1000N，氢燃料的热值为1.5×108 J/kg。
（1）求A、B两地之间距离；
（2）求此过程中产生的电能E电；
（3）氢燃料电池将化学能转化为电能的效率；
（4）燃油汽车乙也在该公路上从A地出发，以72km/h的速度匀速行驶，所受阻力与甲车相同，汽油在气缸内完全燃烧，且燃烧所释放热量的30%用来维持汽车匀速行驶，汽油热值取q=5×107 J/kg。同样到达B地，需要多少千克汽油？


六、综合题
30．车辆超载是造成公路损坏的主要原因，某兴趣小组设计了超载模拟报警装置，如图甲所示：绕O点转动的杠杆在A点有一个汽车踏板，B点固定的三角形压杆与压敏电阻RF接触，杠杆OAB始终保持水平（踏板、压杆和杠杆的质量忽略不计）。
已知：OA∶AB=1∶4，闭合开关后，当电磁铁线圈中电流I大于等于30mA时，衔铁被电磁铁吸引，红灯L亮，禁止通行；反之，电动机工作，闸门开启，允许通行．压敏电阻RF的阻值与所受压力变化关系如图乙所示，滑动变阻器R1规格为“200Ω，1A”，线圈电阻不计，（g=10N/kg）

（1）检测时，杠杆A点受到的压力与B点对压敏电阻RF的压力大小之比为______；
（2）请在答题卷内的图中画出虚线框内的电路图______（电动机符号用“M”表示）；
（3）若某路段限重15吨，该报警装置可按照下列步骤进行调试：
①开关闭合前，将滑片P移至最右端，电阻箱R2调到阻值为______Ω；
②将开关S断开，S2闭合，调节滑动变阻器滑片P的位置，直至恰好吸引衔铁，红灯亮；
③保持滑动变阻器滑片P的位置不变，将______，调试完毕，即可正常使用；
④调试完成后，还可计算出控制电路电源电压U1的取值范围是多少？________
（4）长时间使用后，电源电压U1减小，为保证正常工作，则踏板A点的位置应______（选填“向左移动”、“向右移动”或“不移动”）；
（5）若想降低该装置允许通行的最大质量，可通过以下哪些方式进行改进______
A．杠杆中的A点向右移
B．杠杆中的B点向右移
C．适当增大电源电压U1
D．滑动变阻器的滑片P向右移

参考答案：
1．B
【详解】A．安培是电流的单位，故A不符合题意；
B．欧姆是电阻的单位，故B符合题意；
C．焦耳是电功和电能的单位，故C不符合题意；
D．伏特是电压的单位，故D不符合题意。
故选B。
2．B
【详解】A．发声的物体在振动，但振动的物体发出的声音我们不一定能够听到，声音的传播还需要介质，故A错；
B．声音的传播需要介质，不能在真空中传播，故B正确；
C．次声波是指发声的物体振动的慢，影响的是声音的音调，与响度无关，故C错；
D．不同声音的音色不同，“闻其声而知其人”是根据音色不同来辨别的，故D错；
3．B
【详解】A. 六月份泰州的平均气温约为25℃左右，故不符合实际；
B. 一枚1元人民币硬币的质量大约6g，符合实际；
C. 中学生课桌高度大约为70cm，80mm仅为8cm，故不符合实际；
D. 一般来说，家用的LED灯泡功率为13W~50W，故不符合实际；

4．C
【详解】如图乙、丙相互排斥，因为同种电荷排斥，已知丙带正电荷，所以乙也带正电；
如图甲、乙相互吸引，因为异种电荷相互吸引，所以甲可能带负电；
又因为带电体有吸引轻小物体的性质，所以甲也可能不带电．
故C正确，ABD错误．
【点睛】重点是电荷间的相互作用规律，解题不难，但容易出现错误，必要时可以将题目中的带电情况标在图上，则带电情况就很容易区分了．
5．C
【详解】A．轮胎刻有凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故A正确，不符合题意；
B．激光激光频率单一，方向性好，雷达技术利用了激光的方向性好的特点，故B正确，不符合题意；
C．发动机用水做冷却剂，是因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，故C错误，符合题意；
D．汽车刹车时，由于驾驶员具有惯性会向前倾，所以开车系安全带，是为了减小惯性带来的危害，故D正确，不符合题意。
故选C。
6．A
【详解】按动电火花发生器按钮，盒盖飞出，内能转化为机械能．
（1）水壶中的水沸腾后，壶盖被水蒸气顶起，内能转化为机械能，故（1）符合题意；
（2）两手相互摩擦，手心变热，机械能转化为内能，故（2）不合题意；
（3）汽油机的做功冲程，内能转化为机械能，故（3）符合题意；
（4）流星与空气摩擦生热、发光，机械能转化为内能，故（4）不合题意．

7．A
【详解】发电机工作原理是电磁感应；
A．图中闭合回路的一部分导体在磁场中做切割磁感线运动，导体中此时感应电流，是电磁感应现象，是发动机的原理，故A符合题意；
B．图中是电磁铁的模型，表现了电流的磁效应，故B不符合题意；
C．图中通电导体在磁场中受力运动，实验现象的原理与电动机工作原理相同，故C不符合题意；
D．图为奥斯特实验，证明了通电导体周围存在磁场，故D不符合题意。
故选A。
8．B
【详解】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联，是气敏电阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气敏电阻分压越小，电压表示数越大，所以电压表和R0并联，故ACD不符合题意，B符合题意。
故选B。
9．D
【详解】因为 OB＝AB，由图可知：AO=2OB，根据杠杆的平衡条件得

故A不符合题意；
B．当重物的悬挂点右移时，阻力臂减小，阻力不变，动力臂不变，则动力要减小。故B不符合题意；
C．若F改为沿图中虚线方向施力，阻力和阻力臂不变，动力臂减小，则动力要增大，故C不符合题意；
D．因为 OB＝AB，由图可知：AO=2OB，在没有改变物重时，根据杠杆的平衡条件
……①
当物重减小2N时，杠杆依然要保持水平静止，所以根据杠杆平衡条件得
……②
比较①②式可知，当物重减小2N时，F的大小将减小4N，故D符合题意。
故选D。
10．D
【详解】A．选择甲、乙，液体的质量相同、种类不同，燃料的种类相同；不能比较燃料热值的大小，故A错误；
B．选择乙、丙，燃料的种类不同，不能利用加热时间的长短来反映液体吸收热量的多少，故B错误；
C．甲、乙所示实验中所用燃料种类与质量相同，相同时间内燃料燃烧释放的热量相等，燃料燃烧释放的热量被烧杯中的液体吸收，则液体吸收的热量Qa＝Qb，甲、乙两实验烧杯中液体的初温相等，末温T甲＞T乙，则，m相等，由可知，，故C错误；
D．甲、丙两实验所使用的燃料质量m相同而种类不同，加热质量相同的同种液体，液体温度升高的越高，则表明燃料放出的热量越多，燃料的热值越大，由于T甲＞T丙，所以q1＞q2，故D正确。
故选D。
11．C
【详解】A．木块静止时，弹簧对木块的拉力和木块对弹簧的拉力作用在两个物体上，不是平衡力，故A错误；
B．若轿厢向下加速运动，木块受到的合力是竖直向下的，此时重力要大于弹簧对木块的拉力，所以弹簧不一定处于压缩状态，故B错误；
C．若轿厢以不同的速度匀速运动，木块受力平衡，受到重力和竖直向上的弹簧的拉力的作用，这两个力是一对平衡力，大小相等，则弹簧的长度不变，故C正确；
D．若电梯运动时人观察到弹簧比静止时长，这说明弹簧的弹力要大于木块的重力，此时木块受到的合力的方向向上，木块向上做加速运动，则电梯和人都向上做加速运动，人受到竖直向下的重力、竖直向上的支持力的作用，所以电梯对人的支持力一定比人的重力大，故D错误。
故选C。
12．D
【详解】A．压力传感器R0与滑动变阻器串联，电压表测量压力传感器两端的电压，电流表测量电路中的电流。由图像可知，通过R0的电流与R0两端的电压不成正比，根据欧姆定律可知，压力传感器R0的电阻不是一个定值，故A错误；
B．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，则电路消耗的最小功率为
P最小=UI最小=9V×0.1A=0.9W
故B错误；
C．因为压力传感器R0与滑动变阻器串联，通过的电流相等，所以压力传感器R0与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断压力传感器R0与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；
D．压力传感器R0处于正常工作状态时，电路电流最小为0.1A，压力传感器R0两端的最小电压为2V，所以滑动变阻器两端的最大电压为
U1=9V-2V=7V
此时滑动变阻器接入电路的电阻最大

电路电流最大为0.4A，压力传感器R0两端的最大电压为4V，所以滑动变阻器两端的最小电压为
U2=9V-4V=5V
滑动变阻器接入电路的电阻最小

所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω，故D正确。
故选D。
13． 2.50 0.9 2.2
【详解】(1)[1]从图1可以看到，物块左端对准零刻度线，右端对准2cm右端第5条刻度线，所以物块的长度是2.50cm。
(2)[2]从图2可以看到，电压表的量程是0~3V，分度值是0.1V，指针指在零刻度线往右第9条刻度，所以电压表的示数是0.9V。
(3)[3]从图3可以看到，弹簧测力计的分度值是0.2N，指针指在2刻度往下第1条刻度线，所以它的读数是2.2N。
14． 上 压强 低
【详解】[1]机翼上凸下平，飞机在飞行时，机翼上方气流比下方气流的流速大，则下方空气的压强大于上方空气的压强，产生向上的压强差、压力差，形成升力。
[2]飞机起落架上共有14个巨大的轮胎，是在压力一定时，通过增大受力面积，减小起降过程中对跑道的压强。
[3]大气压强与高度有关，高度越高，大气压强越小，所以高空中的气压比地面附近的气压低。
15． 压缩 内能 30
【详解】[1][2][3]从图中可以看出，两个气门关闭，活塞上行，是压缩冲程，此冲程中，机械能转化为内能；飞轮的转速是

因为飞轮转动一圈完成两个冲程，所以1s可以完成

个冲程，完成四个冲程，对外做功一次，所以1s可以做功30次。
16． 0.1 48.4
【详解】[1]由电路图可知，当S1、S2都闭合时，R1、R2并联，电路中的电阻最小，由可知，电烤箱的电功率较大，据此确定电烤箱为高温挡；开关S1闭合、S2断开时，电路为R1的基本电路，电路的电阻较大，由可知，电烤箱的电功率较小，据此确定电烤箱为低温挡；电烤箱低温挡正常工作12min消耗的电能

[2]R2的功率
P2=P高-P低=1500W-500W=1000W
R2的阻值

17． 3.6×105 1000 电热水壶
【详解】[1][2]将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了300次，消耗的电能为

该家用电器的额定功率是

[3]该家用电器可能是电热水壶。
18． 竖直 等于 6
【详解】[1]将一些铜丝从下端塞入并用石蜡封口，这样做目的是让密度计能够竖直漂浮在液体中，便于测量液体的密度。
[2]根据物体浮沉条件可知，密度计在液体中漂浮时，受力平衡，受到竖直向上的浮力等于竖直向下的重力，故在水中受到的浮力等于在酒精中受到的浮力。
[3]吸管露出水面的长度是8cm，则浸入水中的深度

此时密度计受到的浮力为

将该密度计放入酒精中，吸管浸入酒精的深度，因为密度计不管是在水中还是在液体中，都是漂浮状态，所以

由

可得

即

解得

故露出酒精液面的长度为

19． 火 大地 利用
【详解】测电笔接触火线时，氖管发光；接触零线时，氖管不发光；为了安全用电，电饭锅、电冰箱等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；长期不用的家电设备每隔一段时间后需要通电一次，这是利用电热来驱潮，可对电器起到保护作用．
20． 匀速直线 2 水平向左 AB
【详解】[1]当物体在水平方向上运动时，受到弹簧测力计的拉力与滑动摩擦力的作用，要测出物体在AB段受到的滑动摩擦力，那么可使物体做匀速直线运动，物体处于平衡状态，拉力和摩擦力为一对平衡力，平衡力大小相等，此时弹簧测力计的示数即为滑动摩擦力的大小。
[2][3]由于弹簧测力计的示数为2N，由上面分析可知，物体在AB段受到的摩擦力大小等于弹簧测力计的拉力大小，因此物体在AB段受到的摩擦力大小等于2N。物体受到的拉力和摩擦力为一对平衡力，大小相等，方向相反，拉力方向为水平向右，那么摩擦力的方向为水平向左。
[4]若保持拉力不变，拉着物体继续在BC段运动，发现物体在相同时间内通过的路程变大，这表明物体做加速运动，拉力大于滑动摩擦力，由于压力相同，则在AB和BC面上压力相同，AB段的摩擦力大，则接触面更粗糙，则可得出AB段更粗糙。
21． 2 2 20 增大
【详解】 [1]当环境温度是时，热敏电阻的阻值是，此时输出电压为，当环境温度超过时，热敏电阻的阻值变小，输出电压超过，说明环境温度从升高时，热敏电阻两端的电压变小，定值电阻两端的电压变大，即输出电压变大，故热敏电阻接在2位置，定值电阻接在1位置。
[2]当热敏电阻接在2位置，定值电阻接在1位置，环境温度是，热敏电阻是，此时定值电阻两端的电压是，根据串联电路总电压等于各串联导体两端电压之和可知，热敏电阻两端的电压

串联电路各处电流相等，根据欧姆定律可得


代入数据有

则定值电阻的阻值

[3]当热敏电阻和定值电阻的位置互换，定值电阻的阻值是，输出电压为，即热敏电阻两端的电压是，根据串联电路电压特点得定值电阻两端的电压

根据串联电路电流特点结合欧姆定律可得

代入数据有

则热敏电阻的阻值

由表格数据知，当热敏电阻的阻值是时，环境温度是。
[4]使用原来的电路工作一段时间后，电源电压降低，要使开始报警时的温度不变，根据串联分压原理可知定值电阻两端的电压会变小，为输出电压达到，需适当增大定值电阻阻值。
22．
【详解】静止在水平桌面上的足球受到自身重力和桌面对足球的支持力的作用。过足球重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，是所受重力和支持力示意图，因为这两个力是一对平衡力，大小相等，作图时两条线段长度要相等，如图所示

23．
【详解】由异名磁极相互吸引可知，小磁针N极与螺线管S极相互吸引，因此螺线管右侧为S极，由右手定则可知电流从电源左侧流出右侧流入，因此电源右侧为电源负极．

24．
【详解】首先辨别上面三根线地线、火线、零线。光控开关、声控开关和电灯应是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如下图：

25． 悬浮 121 55 1.2×103 偏大
【详解】(1)[1]根据实验的目的，当观察到鸡蛋处于悬浮状态时，立刻停止加盐，根据悬浮的条件可知，此时盐水的密度等于鸡蛋的密度。
(2)[2]由图乙可知，天平标尺的分度值为0.2g，游码右端在1g的位置，则烧杯与盐水的总质量为
m=100g+20g+1g=121g
[3]量筒的分度值为1mL，则盐水体积为
55mL=55cm3
(3)[4]将烧杯中的盐水全部倒入量筒中，用天平测出空烧杯的质量为55g，则盐水的质量为
m盐水=121g-55g=66g
盐水的密度为

悬浮时，盐水的密度等于鸡蛋的密度，所以土鸡蛋的密度为

(4)[5]由题可知烧杯、水、土鸡蛋的总质量为

则到出水的质量为

土鸡蛋的体积等于到处水的体积，利用密度公式可得土鸡蛋的体积

则土鸡蛋的密度

[6]用调节好的天平测出土鸡蛋的质量为m0，质量测量准确，但在测量土鸡蛋的体积时，因为土鸡蛋有一定的吸水性，使水面下降，导致测出的体积偏小，密度偏大。
26． 相同 相同 慢 匀速直线 A =
【详解】（1）[1][2]根据控制变量法，为完成本实验，应选用相同的小车，从斜面相同高度由静止下滑，保证小车下滑到水平面的速度相同。
（2）[3][4]由图甲可知，毛巾表面比较粗糙，阻力较大，小车在毛巾表面上滑行的距离最短，木板表面比较光滑，阻力较小，在木板表面上滑行的距离最长，说明小车受到的阻力越小，速度减小得越慢。进一步推理得出：如果小车在水平面运动时受到的阻力为零，小车的速度不会减小，它将做匀速直线运动。
（3）[5]图乙是小车在不同物体表面上运动时，速度与时间的变化图线，因小车在木板上速度减小得最慢，其中属于在木板上运动图线的是a，故选A。
（4）[6]上述实验中，小车下滑到水平面的速度相同，最终的速度为0，小车动能变化量相同，故小车分别在毛巾和木板表面运动时，克服阻力做功相等，即
Wfl=Wf2
27．    右 A 0.26 0.65 S、S2 R1
【详解】（1）[1]由图乙可知，电流表应使用0～0.6A的量程，电流表和灯泡串联，电路连接如图所示：

（2）[2]为了保护电路闭合开关前，滑片应处于最大阻值处，由图甲可知，滑动变阻器的滑片应处于最右端。
（3）[3]电表指针左右摆动，再观察小灯泡也忽明忽暗，说明电路一会儿通路、一会儿断路，因此其原因可能是滑动变阻器接触不良，故选A。
（4）[4][5]由乙图可知，电流表选用0~0.6A的量程，分度值为0.02A，则电流表的读数为0.26A，则小灯泡的额定功率
P额=U额I额=2.5V×0.26A=0.65W
（5）[6][7][8]利用等效替代的方法，只闭合R1所在支路，即闭合S、S2，通过调节滑动变阻器R1，使R1两端电压也为小灯泡的额定电压2.5V，根据等效替代法，此时R1=RL。
在③中，将R2的滑片P调至最左端，R2连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R2的滑片P调至最右端，滑动变阻器接入电路的电阻为R0，此时两变阻器串联，电压表的示数为U2，即为R1的电压，由串联电路的电压特点可知，此时R2两端的电压
UR2=U1-U2
通过R2的电流

由欧姆定律可知，此时R1接入电路的阻值

小灯泡额定功率的表达式

28．（1）10kg；（2）500Pa；（3）83.3%
【详解】解：（1）水的体积
V=0.01m3
水的质量
m=ρV=1×103kg/m3×0.01m3=10kg
（2）这桶水所受的重力
G=mg=10kg×10N/kg=100N
桶自重忽略不计，水桶对地面的压力
F=G=100N
对地面的压强

（3）由图知，承担物重的绳子股数n=3，则

答：（1）这桶水的质量为10kg；
（2）桶对地面的压强为500Pa；
（3）滑轮组的机械效率为83.3%。

29．（1）7.2×104m；（2）9×107J；（3）75%；（4）4.8kg
【详解】解：（1）A、B两地之间的距离
s=vt=72km/h×1h=72km=7.2×104m
（2）汽车甲在平直公路上匀速行驶，汽车甲受到的阻力和汽车的牵引力是一对平衡力，根据二力平衡条件可知，汽车甲的牵引力
F=f=1000N
汽车甲所做的有用功
Wf=Fs=1000N×7.2×104m=7.2×107J
产生的电能

（3）0.8kg燃料完全燃烧放出的热量
Q放=mq=0.8kg×1.5×108J/kg=1.2×108J
氢燃料电池将化学能转化为电能的效率

（4）汽油完全燃烧放出的热量

需要完全燃烧汽油的质量

答：（1）A、B两地之间距离为7.2×104m；
（2）此过程中产生的电能E电为9×107J；
（3）氢燃料电池将化学能转化为电能的效率为75%；
（4）同样到达B地，需要4.8kg汽油。
30． 5∶1    100 S2断开，S1闭合 3V~9V 向右移动 AC
【详解】（1）[1]由可知，A点压力和B点压力的力臂之比为

根据杠杆平衡条件可知

则

所以，压力之比为5：1。
（2）[2]根据题意，衔铁被吸引亮红灯则左边线路接红灯，右边线路接电动机，如图所示：

（3）[3][4][5]已知路段限重15吨，则对A的压力是

所以，B点支持力

所以，所受压力为3×104N，由图乙知，此时

所以，①根据等效替代的方法，将R2调到阻值为100Ω；③开关S2断开，S1闭合，、串联；④当
R1= 200Ω
时，电源电压是

当
R1=0Ω
时，电源电压

所以，U1的取值范围是
3V~9V
（4）[6]电压减小，则电路中电流会减小，应该把A点往右移动以增大B点压力，减小的阻值，使得电流增大为30mA。
（5）[7]AB．A点往右移动， B点压力增大，则减小，电流变大，较小的压力可使电流达30mA，即降低了允许通过的最大质量；B点右移则结果相反，故B不符合题意，A符合题意；
C．电阻不变，增大电压，根据欧姆定律可知电流会增大，故C符合题意；
D．滑片右移，滑动变阻器接入电路的阻值变大，根据欧姆定律可知电流会减小，故D不符合题意。
故选AC。
