2023年江苏省扬州市高邮市中考第二次适应性考试物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列和我们生活有关的物理量的估算不正确的是（　　）
A．一部普通手机所受重力约为2N
B．人步行的速度约1.5m/s
C．中学生双脚站立时对地面的压强约为10sPa
D．青藏高原上水的沸点只有70℃
2．夏天，刚从冰箱中拿出的雪糕周围会冒“白气”。“白气”的成因与下列谚语中加点字涉及的物态变化相同的是（　　）
A．霜前冷，雪后寒 B．水缸出汗，不用挑担
C．扬汤止沸，不如釜底抽薪 D．冰冻三尺，非一日之寒
3．近期科学家发现了一种新材料——黑磷烯，它具有密度小、硬度大、优良的导电性、导热性及抗拉伸等性能，依据黑磷烯的属性，下列不能用黑磷烯来制造的是（　　）
A．新型热传导材料
B．优良的电热器发热元件
C．超轻型飞机材料
D．新型防弹背心材料
4．“禾下乘凉梦”是袁隆平先生的中国梦，意思是水稻下面可乘凉，这是因为水稻下面形成了阴影区域，下列现象与阴影的形成原理相同的是（　　）
A．湖光倒“影” B．杯弓蛇“影”
C．毕业合“影” D．形“影”不离
5．哈勃望远镜使我们感受到宇宙的浩瀚，电子显微镜使我们认识到微观世界的深邃。关于宇宙和粒子，下列说法正确的是（　　）
A．新冠病毒是比原子更小的微粒
B．在电子、质子和原子中，尺度最小的是原子
C．电子的发现说明原子是可分的
D．用光年表示宇宙时间，用纳米量度分子大小

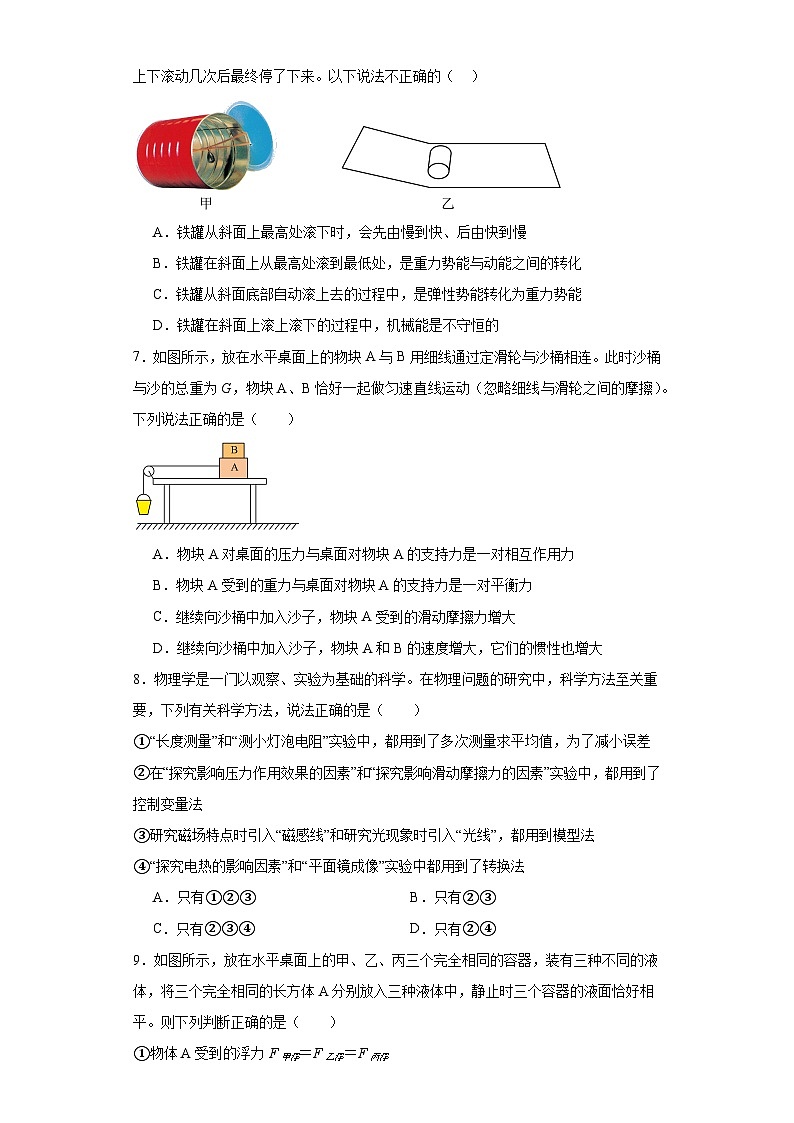

6．如图甲所示，为了探究机械能量的转化，小明将小铁块绑在橡皮筋中部，并让橡皮筋穿入铁罐，两端分别固定在罐盖和罐底上实验装置做好后让它从不太陡的斜面上滚下，如图乙所示，发现橡皮筋被铁块卷紧了，接着铁罐居然能从斜面底部自动滚上去；铁罐上下滚动几次后最终停了下来。以下说法不正确的（    ）

A．铁罐从斜面上最高处滚下时，会先由慢到快、后由快到慢
B．铁罐在斜面上从最高处滚到最低处，是重力势能与动能之间的转化
C．铁罐从斜面底部自动滚上去的过程中，是弹性势能转化为重力势能
D．铁罐在斜面上滚上滚下的过程中，机械能是不守恒的
7．如图所示，放在水平桌面上的物块A与B用细线通过定滑轮与沙桶相连。此时沙桶与沙的总重为G，物块A、B恰好一起做匀速直线运动（忽略细线与滑轮之间的摩擦）。下列说法正确的是（　　）

A．物块A对桌面的压力与桌面对物块A的支持力是一对相互作用力
B．物块A受到的重力与桌面对物块A的支持力是一对平衡力
C．继续向沙桶中加入沙子，物块A受到的滑动摩擦力增大
D．继续向沙桶中加入沙子，物块A和B的速度增大，它们的惯性也增大
8．物理学是一门以观察、实验为基础的科学。在物理问题的研究中，科学方法至关重要，下列有关科学方法，说法正确的是（　　）
①“长度测量”和“测小灯泡电阻”实验中，都用到了多次测量求平均值，为了减小误差
②在“探究影响压力作用效果的因素”和“探究影响滑动摩擦力的因素”实验中，都用到了控制变量法
③研究磁场特点时引入“磁感线”和研究光现象时引入“光线”，都用到模型法
④“探究电热的影响因素”和“平面镜成像”实验中都用到了转换法
A．只有①②③ B．只有②③
C．只有②③④ D．只有②④

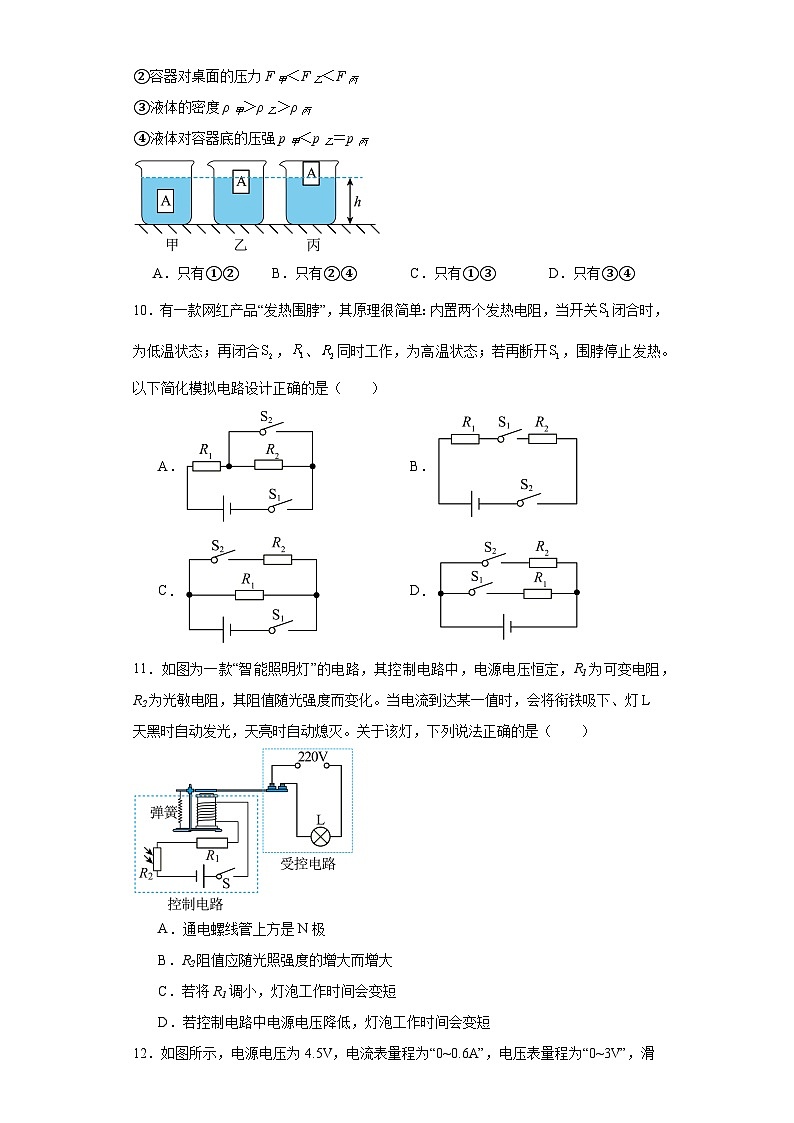

9．如图所示，放在水平桌面上的甲、乙、丙三个完全相同的容器，装有三种不同的液体，将三个完全相同的长方体A分别放入三种液体中，静止时三个容器的液面恰好相平。则下列判断正确的是（　　）
①物体A受到的浮力F甲浮＝F乙浮＝F丙浮
②容器对桌面的压力F甲＜F乙＜F丙
③液体的密度ρ甲＞ρ乙＞ρ丙
④液体对容器底的压强p甲＜p乙＝p丙

A．只有①② B．只有②④ C．只有①③ D．只有③④
10．有一款网红产品“发热围脖”，其原理很简单：内置两个发热电阻，当开关闭合时，为低温状态；再闭合，、同时工作，为高温状态；若再断开，围脖停止发热。以下简化模拟电路设计正确的是（　　）
A．   B．
C．   D．
11．如图为一款“智能照明灯”的电路，其控制电路中，电源电压恒定，R1为可变电阻，R2为光敏电阻，其阻值随光强度而变化。当电流到达某一值时，会将衔铁吸下、灯L天黑时自动发光，天亮时自动熄灭。关于该灯，下列说法正确的是（　　）

A．通电螺线管上方是N极
B．R2阻值应随光照强度的增大而增大
C．若将R1调小，灯泡工作时间会变短
D．若控制电路中电源电压降低，灯泡工作时间会变短
12．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，电压表量程为“0~3V”，滑动变阻器规格为“15Ω，1A”，小灯泡L标有“2.5V，0.5A”（不考虑温度对灯丝电阻的影响）。在保证通过小灯泡L的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（　　）

A．通过小灯泡的电流不能超过0.6A
B．电流表的示数变化范围是0.3~0.5A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~15Ω

二、填空题
13．进淄赶烤，网络流行语，意思是赶赴淄博吃烧烤；
（1）高邮到淄博532km，若以平均速度自驾游，则从高邮到淄博需要 小时；
（2）到达淄博，游客听到烧烤摊主的吆喝声，吆喝声是烧烤摊主声带的 产生的；
（3）游客靠近烧烤摊，就能闻到烤肉的香味，是由于 ；
（4）烧烤用的燃料大多是木炭，是由木材不完全燃烧或在隔绝空气条件下加强热制成的，木炭属于 （选填“可再生”或“不可再生”）能源。

三、综合题
14．体育锻炼与物理密不可分，回答下列问题。
（1）如图1所示，体重60kg的小明做引体向上，在1min时间内完成了8个，每次匀速上拉，身体重心上升0.4m，则他每完成一次引体向上做功 J。1min内的平均功率是 W。匀速拉升的过程中，他的机械能 （填“增大”“减小”或“不变”）（g取10N/kg）；
（2）如图2是某消防员训练爬杆和爬绳的情况，他受到的摩擦力为f杆和f绳，当他顺着比杆粗糙的绳两次匀速向上爬时，f杆 f绳（选填“>”“=”或“＜”），此时消防员所受摩擦力的方向 。在紧急集合时，消防员需要抓住竖直的杆从楼上滑下，如果某消防员自身及装备质量共80kg，当他用500N的力抓着竖直的杆匀速下滑时，杆对人的摩擦力大小 N；接近地面时，他增大握力，则此时杆对手的摩擦力将 （选填“变大”、“变小”或“不变”）；
（3）某训练用空心球的体积为600cm3，空心部分体积为400cm3将其放入水中静止后，有一半的体积露出水面，则空心球的实心部分密度为 g/cm3；若将空心球的空心部分注满酒精，将其浸没于水中后松手，则该球将 （选填“上浮”“悬浮”“或“下沉”，ρ酒精=0.8×103kg/m3）。


四、填空题
15．小明用圆珠笔芯做了很多物理小实验：
（1）图甲所示，用力弯折圆珠笔芯，笔芯变形，说明力可以 ；
（2）图乙所示，该型号的圆柱笔芯的长度为 cm；
（3）将圆珠笔芯用毛皮摩擦，发现它可以吸引 物体；
（4）将圆珠笔芯笔头取下，去除里面墨水，做成吸管，将吸管一端插入水中，用手堵住另一端，可以将水移走，这是因为 的作用；
（5）用圆珠笔芯做成吸管，图丙所示，在一个盛水的瓶子内插入一根吸管A，用另一根吸管B对准A的管口上方吹气，看到A的管口有水喷出，这是因为流体的流速越大，压强越 。

16．小华想利用家中的电能表（如图）测量电水壶的电功率和热效率，他把质量为1kg，温度是的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在内将这壶水烧开（标准大气压下），他观察到电能表转盘转了70转，将这壶水烧开，水吸收的热量是 J；电水壶的电功率为 W；电水壶的热效率为 。


五、实验题
17．图甲所示装置可探究“不同物质吸热升温现象”，图乙所示装置可比较“不同燃料燃烧放出的热量”，对比两套实验装置，容器中被加热物质的质量都需要相同的是 （填图号，下同）；热源燃料的质量都要相同是 ；必须用到实验器材天平、温度计和秒表的是 。


六、填空题
18．灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是 V；再闭合开关S1，电流表的示数变化了0.05A，则定值电阻R的阻值是 Ω；定值电阻消耗的电功率是 W。

19．利用如图所示装置研究“磁场对电流的作用”时，应在“a”“b”之间接入 （选填“灵敏电流计”“电源”或“灯泡”），根据该原理可制成 （选填“发电机”或“电动机”）。


七、作图题
20．如图，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置.
( )

21．如图，长方体立放在水平地面上，画出作用在A点，能使它顺时针倒下的最小推力的示意图。

22．如图，闭合开关S，条形磁体因受磁力向左运动，请在图中括号内标出电磁铁右端的极性和电源左端的极性（用“+”或“-”表示）。


八、计算题
23．如图，某同学用40N的拉力，在6s内将重90N的物体匀速提升2m，不计绳重和摩擦。在此过程中，求：
(1)拉力F做的有用功是多少？
(2)该滑轮组的机械效率是多少？
(3)若绳子所能承受的最大拉力是45N，请计算说明，使用该滑轮组能否提起重120N的物体？

24．小明家新买了一台智能饮水机，可制冷、制热、调温，解决了一家人的不同需求。父母为夜间是否要关闭饮水机而发生争执：妈妈认为关机可以节省电能，理由是饮水机在夜间无人饮水时仍在对热水包里的水间歇性加热。爸爸认为关机后第二天重新开机为冷水加热会消耗更多的电能。小明看到说明书中饮水机规格如下表所示。他设计了实验来化解父母的争执。
第一天晚上十点，他关掉家中的其他用电器，只开启饮水机的加热功能，记下此时电能表的示数为，第二天早上六点钟，水温达到设定温度，他又读出电能表的示数为。
第二天晚上十点，他将饮水机关闭，次日早晨启动，饮水机在额定功率下将水加热到设定温度，用时。请解答下列问题：
（1）饮水机正常制热时的电流是多少？
（2）通过计算判断小明的爸爸妈妈谁的说法正确？
（3）若热水包中水的初温为，当加热到需要吸收多少热量？这些热量与第二天烧水时消耗的电能是否相等？试解释出现这种情况的原因。
额定电压
220V
频率
50Hz
热水包容积

冷水包容积

制冷功率
70W
制热功率
1300W

九、实验题
25．某实验小组用如图甲所示的装置“探究水的沸腾实验”。

（1）常用温度计测温物质属性如下表所示，由表格内容可知，本次实验应选用测温物质为 的温度计；
（2）实验小组观察到水沸腾前和水沸腾时水中气泡的情况如图乙、丙所示，则水沸腾时的情况是图 ；
（3）如图丁所示，其中a、b是两个实验小组分别绘制的水沸腾实验中温度与时间关系图像，请分析造成这两个组实验不同的原因可能是 ；水的沸点是，为了把水的沸点提高到，换用火力更大的酒精灯加热，这种做法 （可行/不可行），原因是 。
测温物质
凝固点/℃
沸点/℃
水银

357
酒精

78
26．某同学在进行光学实验的探究过程中：

（1）如图1（a）探究“光的反射”实验中要使用硬纸板，它的作用是 。如果硬纸板没有与平面镜垂直放置，当光贴着硬纸板入射时，此时入射光线、反射光线 （在/不在）同一平面内；
（2）接着他又探究了“平面镜成像特点”，如图1（b）他通过玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于 。实验中，他正在透过玻璃板观察蜡烛A的像，若用物理书挡在玻璃板的后面，那么小明 （能/不能）看到蜡烛A的像；
（3）他用同一凸透镜做了两次实验，如图2甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图 ；
（4）凸透镜的焦距可能是 ；
A．5cm　　B．8cm　　C．10cm　　D．15cm
（5）在2图甲中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图 （丙/丁）的视力缺陷。
27．小明学习了杠杆的平衡条件后，利用如图所示的装置对杠杆做了进一步研究。

（1）杠杆静止时的位置如图甲所示，此时杠杆处于 （平衡/非平衡）状态。为了使杠杆静止时处于水平位置，接下来的操作是将杠杆的平衡螺母向 端移动；
（2）在杠杆上的B点用如图乙所示的动力F拉杠杆；此时杠杆的类型与 （选填序号）相同；
A．天平　　B．钓鱼竿　　C．钳子
（3）如图丙所示，用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1缓慢转至位置2的过程中，测力计示数变化情况是 ；
（4）如图丁所示，小明在杠杆左侧距离O点20cm的D处挂一个重为G的物体，在杠杆右侧不同位置处施加竖直向下的力F，保证杠杆处于水平平衡状态，根据多次测量的F、L数据，画出如图戊所示的图像，结合杠杆平衡条件，可求出物重G的大小是 N。
28．小敏用如图甲所示电路“探究电流与电阻的关系”，请你参与跟她一起完成该实验，电源电压恒为6V，定值电阻R备有5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。

（1）根据图甲所示的电路图，请你用笔画线表示导线，连接图乙所示的实物电路，要求滑片向右滑时，电流表示数变大 ；
（2）闭合开关前，发现电流表的指针如图丙所示，接下来的操作是 ；
（3）连接好电路后，闭合开关，发现滑动变阻器断路，则观察到电流表和电压表的示数情
况是 ；
数据序号
1
2
3
4
5
6
电阻R/Ω
5
10
15
20
25
30
电流I/A
0.60
0.40
0.20
0.15
0.12
0.10
（4）通过实验得到的实验数据如上表所示，有一组是明显错误的，错误数据的序号是 。为了完成本次实验，所用滑动变阻器的最大阻值不能小于 Ω；
（5）断开开关，将15Ω的定值电阻换成20Ω后，闭合开关，此时滑动变阻器滑片应该向 端移动，直至电压表示数为 V；
（6）排除错误数据后，分析得出该实验结论为： 。

十、综合题
29．阅读短文，回答问题。
测温手环
随着计算机软硬件和互联网技术的发展，可穿戴式智能设备逐渐在生产、生活中展现出广阔的应用前景。在新冠疫情防控中，用于体温监控的测温手环就是一种智能穿戴设备。
测温手环主要由温度传感模块、蓝牙模块、电源模块三个部分组成，在温度传感模块中，有对温度敏感的热敏电阻（其阻值随温度的升高而减小）与导热金属片相连，使用测温手环时，导热金属片与人体接触，金属片温度的变化引起热敏电阻的阻值发生变化，热敏电阻的阻值变化影响电路中电流的大小。温度传感模块中的测温芯片根据电路中电流的大小计算出人体的温度，且手环中的蓝牙模块通过无线网络将芯片中的温度数据传送到手机上，从而实现对体温的实时监测。
（1）测温手环主要由温度传感模块、蓝牙模块和 三个部分组成。在温度传感模块中，对温度敏感的热敏电阻与 相连，使用测温手环时，导热金属片与人体接触，若人体温度升高，热敏电阻中通过的电流 （变大/变小/不变）；
（2）蓝牙模块是通过 （红外线/电磁波/超声波）与手机传递信息的。

参考答案：
1．C
【详解】A．一部普通手机约重200g，所受重力约为

故A正确，不符合题意；
B．正常情况下人每秒钟走1.5m，即步行的速度约1.5m/s，故B正确，不符合题意；
C．中学生平均体重约为500N，两脚的总面积约为0.05m2，则他对地面的压强为

故C错误，符合题意；
D．青藏高原上气压较低，水的沸点也低，只有70℃，故D正确，不符合题意。
故选C。
2．B
【详解】A．雪糕周围会冒“白气”， “白气”的本质是空气中的水蒸气液化形成的小水珠，而霜是空气中的水蒸气凝华形成的，与“白气”的成因不相同，故A不符合题意；
B．水缸出汗的本质是空气中的水蒸气液化形成的小水珠，与“白气”的成因相同，故B符合题意；
C．沸腾是汽化的一种方式，其本质是液态的水汽化变成气态的水蒸气，与“白气”的成因不相同，故C不符合题意；
D．冰冻三尺描述的是水凝固成冰的现象，与“白气”的成因不相同，故D不符合题意。
故选B。
3．B
【详解】A．黑磷烯具有优良的导热性，可制造新型热传导材料，故A不符合题意；
B．黑磷烯具有优良的导电性，则电阻较小，据Q=I2Rt知，发热元件，所需的电阻较大，不能用黑磷烯来制造优良电热器发热元件，故B符合题意；
C．黑磷烯具有密度小的性能，据知，在体积一定时，黑磷烯制造的飞机较轻，故C不符合题意；
D．黑磷烯具有硬度大的性能，则子弹射中时，不容易被穿透，可制造新型防弹背心，故D不符合题意。
故选B。
4．D
【详解】阴影是由光的直线传播形成的；
A．平静的湖面相当于平面镜，而湖光倒“影”中的“影”是平面镜形成的像，属于光的反射现象，故A不符合题意；
B．蛇杯弓“影”中的“影”是平面镜形成的像，属于光的反射现象，故B不符合题意；
C．毕业合“影”属于凸透镜成像，属于光的折射现象，故C不符合题意；
D．形“影”不离中的“影”是由于光线被遮挡形成的影子，属于光沿直线传播现象，故D符合题意。
故选D。
5．C
【详解】A．新冠病毒的直径约为，原子的直径约为，新冠病毒是比原子更大的微粒，故A错误；
B．原子是由原子核与核外电子组成的，原子核由质子和中子组成，在电子、质子和原子中，尺度最小的是电子，故B错误；
C．英国物理学家汤姆逊是第一个用实验证明电子存在的人，电子的发现说明原子是可分的，故C正确；
D．光年是光一年内通过的距离，是长度单位；分子的大小一般用纳米来量度，故D错误。
故选C。
6．B
【详解】AB．铁罐从斜面向下滚动时，是重力势能转化为动能，同时由于铁罐的转动，橡皮筋卷紧，发生弹性形变，弹性势能增大。因此滚下的过程中，是重力势能转化为动能与弹性势能。一开始滚下的时候，橡皮筋比较松弛，重力势能主要转化为动能，故铁罐越滚越快。后来，主要是重力势能转化为弹性势能，故铁罐滚动的速度变小了，最终都转化为弹性势能，综上铁罐从斜面上最高处滚下时，会先由慢到快、后由快到慢。故A正确，不符合题意；B错误，符合题意；
C．当铁罐从斜面底部向上滚动时，橡皮筋恢复原状，铁罐在斜面上的高度增大，因此是弹性势能转化为重力势能。故C正确，不符合题意；
D．由于铁罐与斜面间存在摩擦，有一部分机械能转化为内能。故机械能不守恒。故D正确，不符合题意。
故选B。
7．A
【详解】A．物块A对桌面的压力与桌面对物块A的支持力这两个力大小相等，方向相反，作用在一条直线上，作用在不同的物体上，是一对相互作用力，故A正确；
B．桌面对物体A的支持力等于A、B的重力之和，所以物块A受到的重力与桌面对物体A支持力的大小不等，二力不是一对平衡力，故B错误；
C．继续向沙桶中加入沙子，由于物块A、B对桌面的压力大小和接触面的粗糙程度都不变，所以物块A受到的滑动摩擦力不变，故C错误；
D．惯性的大小只与物体的质量有关，继续向沙桶中加入沙子，物体A和B的质量不变，它们的惯性也不变，故D错误。
故选A。
8．B
【详解】①“长度测量”用到了多次测量求平均值，是为了减小误差；小灯泡灯丝电阻随温度的升高而增大，所以测小灯泡电阻时，不能取不同电压下的电阻的平均值，故①错误；
②压力作用效果与压力和受力面积都有关系，在探究影响压力作用效果的因素时，必须保持其中一个物理量，改变另一个物理量，采用的是控制变量法；滑动摩擦力的大小与压力和接触面的粗糙程度都有关系，在研究影响摩擦力大小的因素时，必须保持其中一个物理量，改变另一个物理量，采用的是控制变量法，故②正确；
③研究磁场特点时引入磁感线和研究光现象时引入“光线”，都用到模型法，故③正确；
④“探究电热的影响因素”通过观察玻璃管内液面上升的高度来比较热量的多少，用到了转换法，“平面镜成像”实验用的是等效替代法，故④错误。
故选B。
9．A
【详解】①根据图示可知，甲悬浮，乙、丙漂浮，所以其所受的浮力与其自身的重力相等，故
F甲浮＝F乙浮＝F丙浮
故①正确；
③④由图可知，物体排开的液体的体积关系为
V甲＞V乙＞V丙
由于
F甲浮＝F乙浮＝F丙浮
根据阿基米德原理可知
ρ甲＜ρ乙＜ρ丙
故③错误；
因为丙的密度最大，并且液体的深度相同，因此由p＝ρgh可知，丙容器底所受的压强最大，其次是乙，再次是甲，故液体对容器底的压强
p甲＜p乙＜p丙
故④错误；
②根据图示可知，三个容器中液面的高度相同，甲中物体排开液体的体积最大，丙中物体排开液体的体积最小，所以丙中液体最多，由③知丙液体的密度最大，由m＝ρV知丙液体的质量最大，且三个物体和容器相同，由
F＝G＝mg
可知，丙容器对桌面的压力最大，其次是乙，最小的是甲，故容器对桌面的压力
F甲＜F乙＜F丙
故②正确。
故选A。
10．C
【详解】由题意可知，只闭合时，为低温状态，再闭合后，为高温状态，说明和可以独立工作，即两电阻并联；断开时，围脖停止发热，说明开关位于干路，开关位于支路，故C正确，ABD错误。
故选C。
11．C
【详解】A．控制电路工作时，根据右手螺旋定则可知，电磁铁的上端为S极，下端为N极，故A错误；
B．由题意可知，天亮时，灯L自动熄灭，说明电磁铁磁性增强，将衔铁吸下，即控制电路中电流增大，则R2的阻值是随光照强度的增大而减小的，故B错误；
C．由于控制电路的电源电压不变，衔铁被吸合时的电流不变，由欧姆定律可知衔铁被吸合时控制电路的总电阻不变；若将R1调小，要总电阻不变，则R2的阻值应变大，此时光照强度减小，即灯L在天较暗时才会发光，在天不是很亮时又会自动熄灭，所以会缩短灯L的发光时间，故C正确；
D．若控制电路中电源电压降低，根据欧姆定律可知，电路中的电流会变小，电磁铁的磁性减弱，使得灯泡不到天黑时就工作，天亮时仍在工作，即灯泡的工作时间会变长，故D错误。
故选C。
12．B
【详解】根据电路图可知，灯泡与滑动变阻器串联，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压。
A．小灯泡L标有“2.5V 0.5A”，表示灯的额定电压为2.5V，灯泡的额定电流为0.5A，所以通过小灯泡的电流不能超过0.5A，故A错误；
BCD．灯泡正常发光时的电压为2.5V，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数

电流表量程为“0~0.6A”，因0.5A<0.6A，故此时电路中的最大电流Imax＝0.5A，此时滑动变阻器接入电路的电阻最小，由可得

灯泡的电阻

电压表示数最大时，滑动变阻器接入电路中的电阻最大，电路中的最小电流，电压表的最大示数为3V，灯泡两端的电压为


电路中电流变化的范围是0.3A~0.5A，故电压表的示数范围为2V~3V，此时滑动变阻器的最大阻值

滑动变阻器的范围是4Ω~10Ω，故B正确， CD错误。
故选B。
【点睛】

13． 5.32 振动 分子在不停地做无规则运动 可再生
【详解】（1）[1]根据速度公式得，从高邮到淄博需要的时间

（2）[2]一切正在发声的物体都在振动，所以烧烤摊主的吆喝声是烧烤摊主声带的振动产生的。
（3）[3]游客靠近烧烤摊，就能闻到烤肉的香味，这是扩散现象，是由于分子在不停地做无规则运动造成的。
（4）[4]烧烤用的燃料大多是木炭，是由木材不完全燃烧或在隔绝空气条件下加强热制成的，可以从自然界中源源不断地得到，所以木炭属于可再生能源。
14． 240 32 增大 = 竖直向上 800 变大 1.5 下沉
【详解】（1）[1][2][3]小明所受的重力
G=mg=60kg×10N/kg=600N
每次上升高度h=0.4m，则将身体向上拉起一次所做的功
W=Gh=600N×0.4m=240J
时间为
t=1min=60s
在1min时间内完成了8个引体向上，则他在1min内做的总功
W总=8W=8×240J=1920J
平均功率为

匀速拉升的过程中，他的质量不变，速度不变，动能不变；同时高度增大，重力势能增大；因为机械能等于动能与重力势能之和，所以他的机械能增大。
（2）[4]消防员训练爬杆和爬绳时，均做匀速直线运动，受到竖直向下的重力和竖直向上的摩擦力，这两个力是一对平衡力，大小相等，两次的摩擦力都等于消防员的重力，故f绳=f杆。
[5][6][7]在紧急集合时，消防员需要抓住竖直的杆从楼上滑下，如果某消防员自身及装备质量共80kg，当他用500N的力抓着竖直的杆匀速下滑时，杆对人的摩擦力大小与人的总重力是一对平衡力，故摩擦力为
f=G=mg=80kg×10N/kg=800N
接近地面时，他增大握力，对杆的压力变大，接触面的粗糙程度不变，则此时杆对手的摩擦力将变大，速度逐渐变小，最终停止地面上。
（3）[8][9]空心球放入水中静止后，有一半的体积露出水面，此时空心球漂浮，球排开水的体积

由漂浮条件可知，空心球的重力
G球=F浮=ρ水gV排=1.0×103kg/m3×10N/kg×300×10-6m3=3N
则球的质量

球实心部分的体积
V=V球﹣V空=600cm3-400cm3=200cm3=2×10-4m3
空心球的实心部分密度

将空心球的空心部分注满酒精时，酒精的质量
m酒精=ρ酒精V空=0.8×103kg/m3×400×10-6m3=0.32kg
酒精和球的总质量
m总=0.32kg+0.3kg=0.62kg
此时酒精和球的平均密度

所以该球将下沉。
15． 使物体发生形变 12.50 轻小 大气压 小
【详解】（1）[1]用手指压圆珠笔芯，笔芯会弯曲，这个实验说明力可以改变物体的形状。
（2）[2]由图可知，刻度尺的分度值为0.1cm，圆柱笔芯的左端对齐零刻度线，右端对齐12.50cm，所以圆柱笔芯的长度为12.50cm。
（3）[3]将圆珠笔芯用毛皮摩擦，发现它可以吸引轻小物体，是因为圆珠笔芯与毛皮摩擦摩擦后带电，带电体有吸引轻小物体的性质。
（4）[4]当用手指堵住上端开口时，上端不再与大气相通，下端受到大气压的作用，所以水不会从下端流出，吸管中有一段水柱。
（5）[5]用吸管B对准A的管口上方吹气，，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，液面上升，这是因为流体的流速越大，压强越小。
16． 1400 80%
【详解】[1]一个标准大气压下，水的沸点是，水吸收的热量

[2]表示电路用电器每消耗电能，电能表的转盘转过600转，则电能表转盘转了70转，电水壶消耗的电能

电水壶的电功率

[3]电水壶的热效率
。
17． 甲、乙 乙 甲
【详解】[1]甲装置采用相同的热源给不同的物质加热，用于探究“不同物质吸热升温现象”，被加热的沙子与水的质量应相同；图乙所示装置用不同的燃料加热相同的物质，可比较“不同燃料燃烧放出的热量”，要控制被加热的水的质量相同。
[2]甲装置中采用相同的燃料，只需加热时间相同，燃料的质量可以不同；乙装置中要控制热源的质量相同，使相同质量的燃料完全燃烧，通过观察水温度升高的多少得出热源放出燃料的多少，比较得出热源的热值大小。
[3]甲装置要测量沙子、水的质量，沙子与水上升的温度，沙子与水加热的时间，必须用到实验器材天平、温度计和秒表；乙装置中需要测量水、酒精、碎纸片的质量，水升高的温度，则要用到天平、温度计。
18． 2 40 0.1
【详解】[1]只闭合开关S时，电路中只有小灯泡，此时小灯泡两端电压等于电源电压。当小灯泡实际功率为0.5W时，由图甲可知，UL=2V，I=0.25A。故电源电压为2V。
[2]再闭合开关S1，灯泡与R并联，电流表测干路电流。由于并联电路中各支路独立工作互不影响，因此再闭合开关S1，通过小灯泡的电流不变，由题意可知，电流表示数变化了0.05A，则根据并联电路中电流特点可知，通过电阻R的电流即为0.05A，由欧姆定律可知电阻R的阻值为

[3]定值电阻消耗的功率为

19． 电源 电动机
【详解】[1]研究磁场对电流的作用，应让电流通过处于磁场中的导体，为了让导体有电流通过，导体两端应有电压，所以a、b间接入的是电源。
[2]有电流通过的导体在磁场中受到力的作用而运动，这是电动机的工作原理。
20．
【分析】先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线；光线从空气中斜射向水面，根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向．
【详解】过入射点B作垂直于界面的法线，根据反射角等于入射角画出反射光线；根据折射角小于入射角画出折射光线．如图所示

21．
【详解】由杠杆平衡条件可知，在阻力与阻力臂一定的情况下，动力臂越大，动力越小。由图可知，当推力作用在A点，使长方体顺时针倒下时，长方体右下端与地面的接触点O是支点，此时最长的力臂为OA，推力最小，要使长方体顺时针倒下，动力方向应斜向上，即过A点做垂直于OA斜向上的力，如图所示：

22．
【详解】图中条形磁体的右端为S极，闭合开关S，条形磁体因受磁力向左运动，说明电磁铁的左端与条形磁体的右端互相排斥，为S极，电磁铁的右端为N极；根据安培定则可知，电流从电磁铁线圈的左前侧流入，右后侧流出，因此电源左端为“+”极，右端为“-”极，如下图所示：

23．(1)180J；(2)75%；(3)不能
【详解】解：(1)拉力F做的有用功为
W有用=Gh=90N×2m=180J
(2)由图知绳股数为
n=3
绳子末端移动的距离为
s=3h=3×2m=6m
拉力做功
W总=Fs=40N×6m=240J
滑轮组的机械效率

(3)由题意可知

故

解得
G轮=30N
如果绳子所能承受的最大拉力F最大=45N，由得该滑轮组能提升的最大物重为
G最大=3F最大-G轮=3×45N-30N=105N＜120N
故不能提起120N的重物。
答：(1)拉力F做的有用功是180J；
(2)该滑轮组的机械效率是75%；
(3)若绳子所能承受的最大拉力是45N，使用该滑轮组不能提起重120N的物体。
24．（1）；（2）小明妈妈的说法是正确的；（3）；这些热量与第二天烧水时消耗的电能不相等，主要原因可能是加热过程中存在热量的损失
【详解】（1）由可知，饮水机正常制热时的电流

（2）以小明爸爸的说法，智能饮水机消耗的电能

以小明妈妈的说法，智能饮水机消耗的电能

所以小明妈妈的说法是正确的。
（3）热水包中水的体积

由可知，热水包中水的质量

水吸收的热量

所以这些热量与第二天烧水时消耗的电能不相等，主要原因可能是加热过程中存在热量的损失。
答：（1）饮水机正常制热时的电流是；
（2）小明妈妈的说法是正确的；
（3）若热水包中水的初温为，当加热到需要吸收的热量为；这些热量与第二天烧水时消耗的电能不相等，主要原因可能是加热过程中存在热量的损失。
25． 水银 乙 水的质量不同 不可行 水的沸点与液面上方的气压有关
【详解】（1）[1]在1标准大气压下，沸水的温度是，酒精的沸点是78℃，水银的沸点是375℃，水银的沸点高于沸水的温度，所以测沸水的温度要选水银温度计。
（2）[2]水沸腾时，整个容器中的水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变大，故沸腾时水中气泡的情形为图乙。
（3）[3]如图丁中a、b是两个实验小组分别绘制的沸腾图象，由图象可知，他们所用水的初温和末温相同，加热时间不同即吸收热量不同，由吸热公式可知实验中他们所用水的质量不同。
[4][5]水的沸点与气压有关，与酒精灯的火焰的大小无关，故这种做法是不可行的。
26． 显示光路 在 确定像的位置 能 甲 C 丁
【详解】（1）[1]探究“光的反射”实验中要使用硬纸板，它的作用是显示光路。
[2]如果纸板与平面镜不垂直，则镜面的法线不在纸板上，入射光沿纸板照射后，反射光线不在纸板上，则我们在纸板上看不到反射光线；但此时入射光线、法线、反射光线在同一平面内。
（2）[3]玻璃既能反射成像，又能透光，利用玻璃板能看到A蜡烛的像，也能看到代替A蜡烛像的B蜡烛，当B蜡烛和A蜡烛的像完全重合，B蜡烛的位置就是A蜡烛像的位置，所以利用玻璃板是为了便于确定像的位置。
[4]平面镜成像原理是光的反射，若用物理书挡在玻璃板的后面，不影响平面镜成像，所以小明能看到蜡烛A的像。
（3）[5]凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
（4）[6]甲图，凸透镜成倒立、缩小的实像，当


时，成倒立缩小的实像


解得
①
乙图
，
时，成倒立放大的实像


解得
②
由①②得

所以凸透镜的焦距可能是10cm，故ABD不符合题意，C符合题意。
故选C。
（5）[7]丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正；丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正；在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
27． 平衡 左 A 先变小再变大
【详解】（1）[1][2]杠杆平衡状态是静止状态或匀速转动状态，由图甲可知杠杆静止在如图位置，所以杠杆是处于平衡状态；杠杆的左端上翘，左端的平衡螺母或右端的平衡螺母都向上翘的左端移动，才能使杠杆在水平位置平衡。
（2）[3]设杠杆一格长为L，从支点O向动力F作用线做垂线段，垂线段长为动力臂，如图所示：

当动力在B点斜向下拉与水平方向成角动力臂是

此时

故杠杆为等臂杠杆，天平是等臂杠杆，钓鱼竿是费力杠杆，钳子是省力杠杆，故选A。
（3）[4]如图丙所示，用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，动力臂先变大后变小，因为阻力、阻力臂不变，由杠杆平衡条件可知测力计的拉力先变小后变大。
（4）[5]如丙图，F和成正比，可知推断成反比。因为当时，，根据杠杆平衡条件得


所以

28．    调节电流表的调零螺丝，使指针指到零刻度线处 电流表、电压表均无示数 2 30 左 3 当导体两端电压一定时，通过导体的电流与导体的电阻成反比
【详解】（1）[1]要求滑片向右滑时，电流表示数变大，应使滑动变阻器连入电路的阻值变小，应选择滑动变阻器的右下接线，将其串联入电路中，电压表并联在定值电阻两端，如图所示

（2）[2]由图丙可知，闭合开关前，电流表指针没有对准零刻度线，原因是电流表没有调零；接下来的操作是：调节电流表的调零螺丝，使指针指到零刻度线处。
（3）[3]滑动变阻器断路，电路断路，电流表、电压表均无示数。
（4）[4]探究电流与电阻的关系时，应控制电压不变，由表中数据，根据知，第二次实验时定值电阻两端电压，其它实验中定值电阻两端电压为

所以第2次实验的数据是错误的。
[5]第6次实验时，电路中电流为0.10A，由串联电路特点和欧姆定律可得，此时变阻器连入的阻值最大，即

所以滑动变阻器的最大阻值不能小于30Ω。
（5）[6][7]探究电流与电阻的实验中，根据控制变量法可知，应控制定值电阻两端的电压不变，将15Ω的定值电阻换成20Ω后，由串联电路的分压原理知，定值电阻分得的电压增大，为完成实验，应将滑片向左移动，增大滑动变阻器连入电路的阻值，以增大滑动变阻器分得的电压，直到电压表示数为3V为止。
（6）[8]分析实验数据知，通过定值电阻的电流与其电阻值的乘积是一个定值，所以得出的结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
29． 电源模块 导热金属片 变大 电磁波
【详解】（1）[1]由材料信息得，测温手环主要由温度传感模块、蓝牙模块和电源模块三个部分组成。
[2]由材料信息得，在温度传感模块中，对温度敏感的热敏电阻与导热金属片相连。
[3]使用测温手环时，导热金属片与人体接触，若人体温度升高，热敏电阻的阻值变小，由欧姆定律可知，电路中通过的电流变大。
（2）[4]电磁波传递信息不需要介质，广泛运用与无线信号传输，蓝牙模块是通过电磁波与手机传递信息的。
