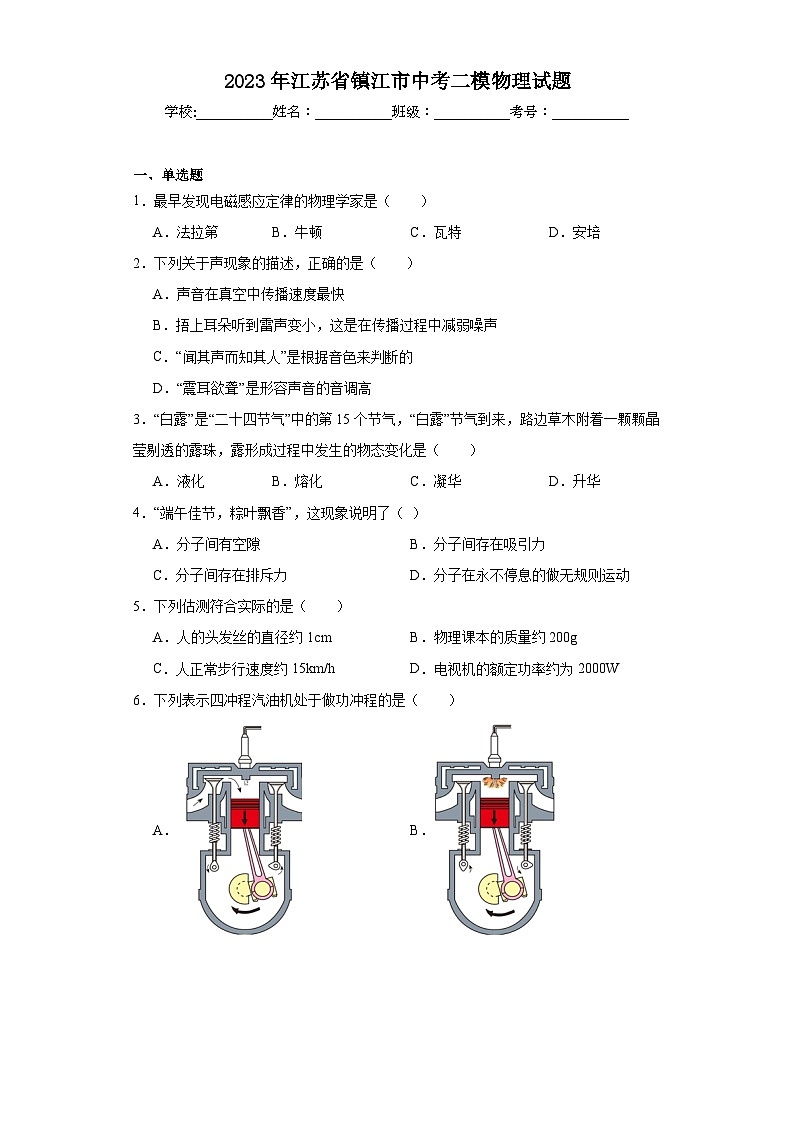

2023年江苏省镇江市中考二模物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．最早发现电磁感应定律的物理学家是（　　）
A．法拉第 B．牛顿 C．瓦特 D．安培
2．下列关于声现象的描述，正确的是（　　）
A．声音在真空中传播速度最快
B．捂上耳朵听到雷声变小，这是在传播过程中减弱噪声
C．“闻其声而知其人”是根据音色来判断的
D．“震耳欲聋”是形容声音的音调高
3．“白露”是“二十四节气”中的第15个节气，“白露”节气到来，路边草木附着一颗颗晶莹剔透的露珠，露形成过程中发生的物态变化是（　　）
A．液化 B．熔化 C．凝华 D．升华
4．“端午佳节，粽叶飘香”，这现象说明了（ ）
A．分子间有空隙 B．分子间存在吸引力
C．分子间存在排斥力 D．分子在永不停息的做无规则运动
5．下列估测符合实际的是（　　）
A．人的头发丝的直径约1cm B．物理课本的质量约200g
C．人正常步行速度约15km/h D．电视机的额定功率约为2000W

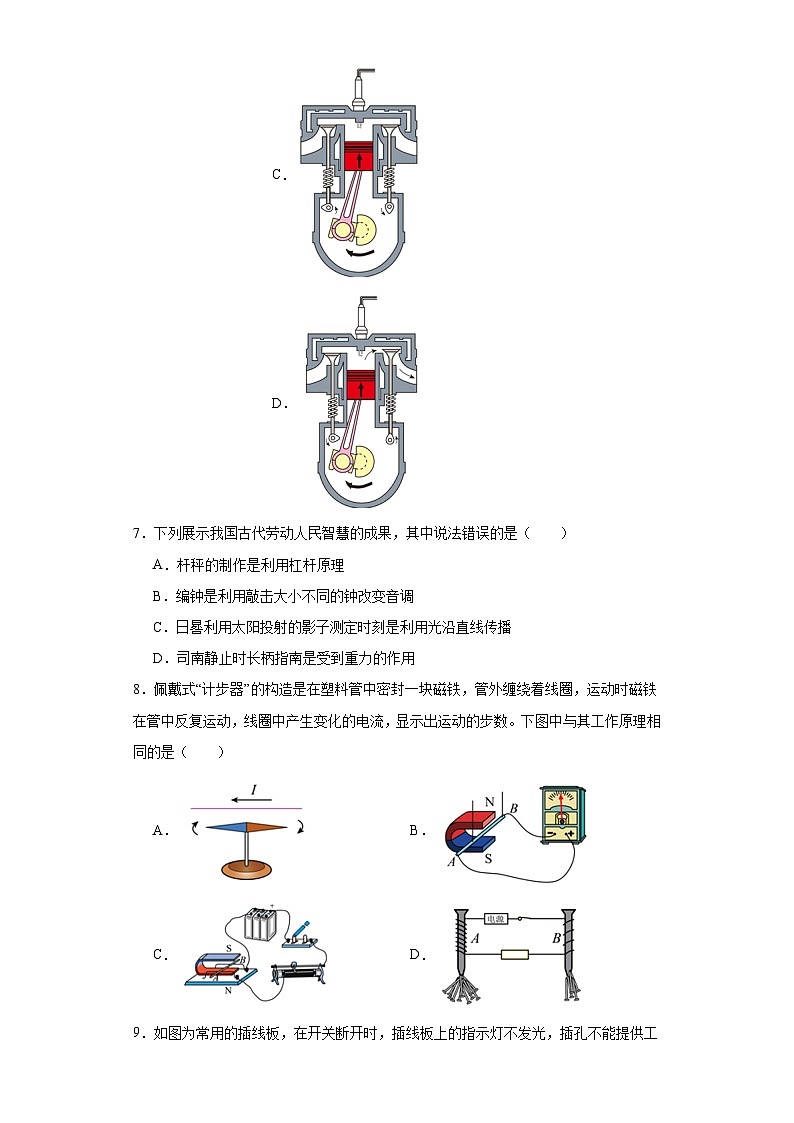

6．下列表示四冲程汽油机处于做功冲程的是（　　）
A． B． C． D．
7．下列展示我国古代劳动人民智慧的成果，其中说法错误的是（　　）
A．杆秤的制作是利用杠杆原理
B．编钟是利用敲击大小不同的钟改变音调
C．日晷利用太阳投射的影子测定时刻是利用光沿直线传播
D．司南静止时长柄指南是受到重力的作用
8．佩戴式“计步器”的构造是在塑料管中密封一块磁铁，管外缠绕着线圈，运动时磁铁在管中反复运动，线圈中产生变化的电流，显示出运动的步数。下图中与其工作原理相同的是（　　）
A． B．
C． D．

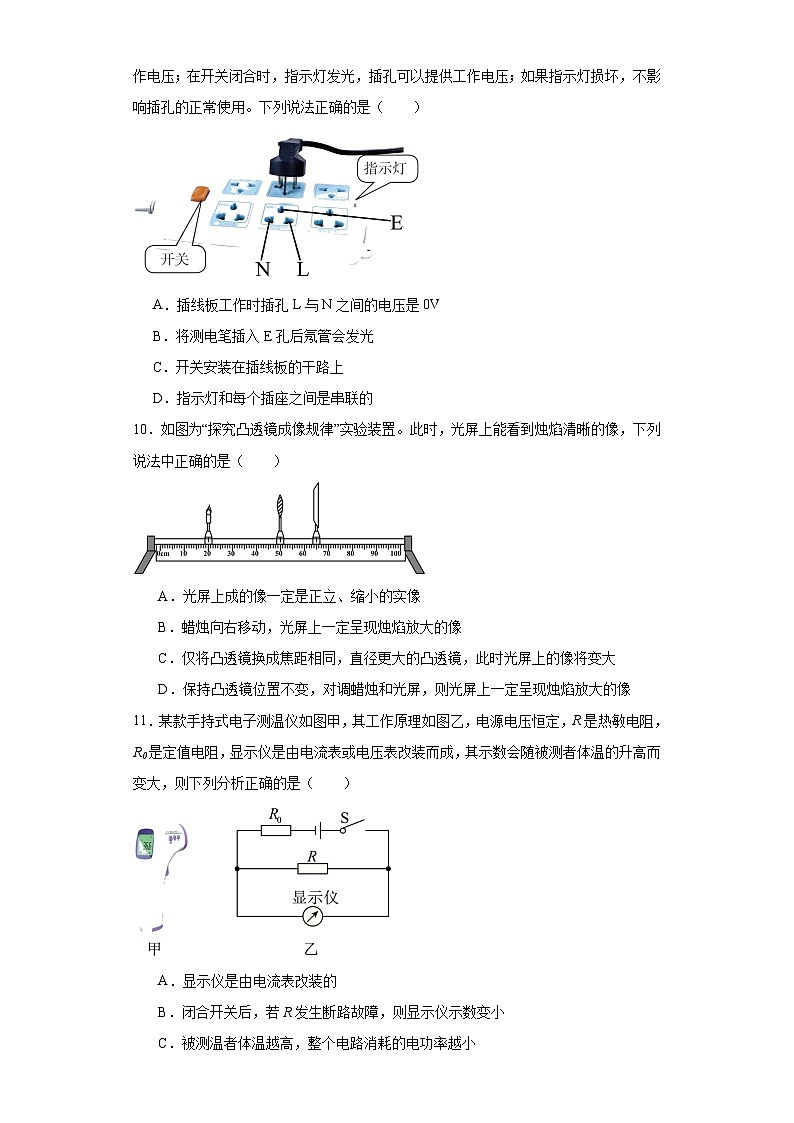

9．如图为常用的插线板，在开关断开时，插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响插孔的正常使用。下列说法正确的是（　　）

A．插线板工作时插孔L与N之间的电压是0V
B．将测电笔插入E孔后氖管会发光
C．开关安装在插线板的干路上
D．指示灯和每个插座之间是串联的
10．如图为“探究凸透镜成像规律”实验装置。此时，光屏上能看到烛焰清晰的像，下列说法中正确的是（　　）

A．光屏上成的像一定是正立、缩小的实像
B．蜡烛向右移动，光屏上一定呈现烛焰放大的像
C．仅将凸透镜换成焦距相同，直径更大的凸透镜，此时光屏上的像将变大
D．保持凸透镜位置不变，对调蜡烛和光屏，则光屏上一定呈现烛焰放大的像
11．某款手持式电子测温仪如图甲，其工作原理如图乙，电源电压恒定，R是热敏电阻，R0是定值电阻，显示仪是由电流表或电压表改装而成，其示数会随被测者体温的升高而变大，则下列分析正确的是（　　）

A．显示仪是由电流表改装的
B．闭合开关后，若R发生断路故障，则显示仪示数变小
C．被测温者体温越高，整个电路消耗的电功率越小
D．热敏电阻R的阻值随着温度的升高而减小
12．如图A和B两个材料相同的正方体分别以①、②、③三种方式放置在相同的水平桌面上做匀速直线运动，其速度关系是v1
A．方式②中B受到水平向右的摩擦力
B．F1>F2>F3
C．三种方式中A物体所受到的摩擦力大小关系f1 D．三种方式中A物体所受到的摩擦力大小关系f1=f2=f3

二、填空题
13．图中，物块的长度为 cm；

14．图中，温度计的示数为 ℃。


三、实验题
15．图中弹簧测力计的示数为 N。


四、填空题
16．电影《流浪地球》中，宇航员从地球出发到达月球后，宇航员质量 （选填“变大”、“变小”或“不变”），在月球上，他利用 波将信息传回地面控制中心，当“流浪地球”发动机给地球加速时，发动机喷射“火焰”给地球提供动力，此时给地球提供动力的施力物体是 （选填“空气”或“火焰”）。

17．用毛皮摩擦过的橡胶棒，该橡胶棒带 电荷，将该橡胶棒靠近细小的水流（如图甲）发现水流发生弯曲，这是因为带电体具有 （选填“吸引”或“排斥”）轻小物体的性质；若用吸管对着水流右侧吹气（如图乙），发现水流同样发生弯曲，这是因为流速越大的地方，压强 。

18．如图所示是我国国产歼-15舰载机在“辽宁号”航空母舰上起飞时的情景。在舰载机起飞升空的过程中，舰载机相对于“辽宁号”航空母舰是 （选填“运动”或“静止”）的，舰载机升空后，此时航空母舰所受海水的浮力 ，当舰载机执行完任务飞回航空母舰被阻拦索钩住减速时，舰载机的动能 （均选填“增大”、“不变”或“减小”）。

19．密闭容器中装水（未满），静止在水平桌面上（如图甲），把容器倒置后（如图乙），则液面位置可能在 （选填“a”、“b”或“c”），容器对水平桌面的压强将 ，水对容器底压强将 （后两空均选填“变大”“变小”或“不变”）。

20．“曲水流觞”是古代诗酒唱酬的一种雅事。 酒盏装有质量为50g的酒，在溪水上随溪流动时会降低酒的温度，则酒的内能 （选填“变大”“变小”或“不变”），这是通过 方式在改变酒的内能；漂流过程中，酒的温度从30℃降低至26℃，会放出 J的热量。［c酒=3.4×103J/(kg·℃)］
21．如图一轻质杠杆（质量忽略不计）支在支架上，O为支点。OA=10cm，物体G1通过一根轻质硬杆和杠杆的A点相连，G2重为5N。 当OC=20cm时，G1对地面的压力为20N，则轻质硬杆对A点施力方向为沿杆 （选填“向上”或“向下”），力的大小为 N。 G1重为 N，将G2的悬挂点C向右移动时，地面对G1的支持力 （选填“变大”“变小”或“不变”）。

22．某家用电热水壶简化电路图如图甲所示，只闭合S1时电热水壶处于 （选填“高温”或“保温”）挡。已知电阻R1的阻值为220Ω，电阻R2的阻值为55Ω，同时闭合S1和S2时，电热水壶的总电流为 A；若关闭家中的其他用电器，仅使用该电热水壶的高温挡烧水6min，如图乙电能表的表盘要转 转。

23．图甲中电源电压恒定，定值电阻R0=3Ω。闭合开关S，滑动变阻器的滑片P从A端滑至B端的过程中，电路中的一些物理量的变化规律如图乙：图Ⅰ描述电压表示数随电流表示数的变化规律，图Ⅱ描述效率（滑动变阻器消耗的功率与电路消耗总功率之比）随滑动变阻器电阻的变化规律，电表、导线的电阻对电路影响不计。则电源电压为 V，滑动变阻器最大阻值为 Ω，图Ⅰ上经过a点的两条虚线与坐标轴围成的长方形面积为 W。


五、作图题
24．在图中画出水中静止的小球所受浮力的示意图，O为重心。

25．小磁针静止时如图所示，在虚线框内标出通电螺线管的极性，在A点标出电流方向。

26．当光从水中射向空气时，折射光线如图所示，画出对应的入射光线和反射光线。


六、实验题
27．在“测量矿石的密度”实验中：

（1）小华将天平放在水平桌面上并将游码归零后，发现指针静止时指在分度盘中央刻度线的右侧，则应将平衡螺母向 （选填“左”或“右”）端调节。
（2）图甲是正确测量矿石的质量时使用砝码情况和游码的位置，其质量为 g；图乙是用量筒测量矿石体积时的场景，则它的密度为 g/cm3
（3）矿石的吸水性将导致密度测量值 （填“大于”“小于”或“等于”）其真实密度。
（4）小丽发现自己只有天平没有量筒，经过思考她想到了测量矿石体积的办法，她找来一个溢水杯和小烧杯如图丙：
①用天平测出矿石的质量m1；②用天平测出空小烧杯的质量m2；③溢水杯装满水后，将小矿石放入溢水杯中，并用小烧杯承接溢出的水；④用天平测出小烧杯和溢出水的总质量m3.
则矿石的密度ρ石= （用所测物理量和ρ水表示）。
28．在“探究物质的吸热能力”的实验中，实验装置如图所示：

（1）实验过程中温度计的玻璃泡不能碰到烧杯底部、侧壁和 ；实验中电加热器工作时，将 能转化为 能。
（2）实验中必须要选取初温相同且 （选填“质量”或“体积”）相等的甲、乙两种液体，两次选用规格相同的电加热器，是为了控制甲和乙两种液体在相同时间内 相同。
（3）根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，如图丙所示。则 的吸热能力更强。
29．小明利用图甲所示电路探究“电流与电阻的关系”。已知电源电压恒为6V，实验提供的定值电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，滑动变阻器规格为“30Ω 1A”。

（1）用笔画线代替导线将图甲所示电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大 ；
（2）正确连接电路后，闭合开关前，应将滑动变阻器的滑片调至 （选填“左”或“右”）端；
（3）当定值电阻R为5Ω时，移动滑片至适当位置，记录两电表示数。其中电压表指针所指位置如图乙所示，它的示数为 V；电流表的示数应为 A；
（4）将R换为10Ω时，在记录数据前，小明应先调节 ，使 ，实验中可更换定值电阻的最大值是 Ω；
（5）小明重新调整电压的设定数值，进行了5次实验，根据实验数据画出电流与电阻关系的图像如图丙。实验中定值电阻两端的电压为 V不变。 根据图丙可得出“在电压一定时，通过导体的电流与导体的电阻成 ”（选填“正比”或“反比”）的实验结论。

七、计算题
30．工人用如图所示的滑轮组提升重物，在10s内将240N的物体匀速提升2m。已知工人的拉力为100N（不计绳重与摩擦阻力），求：

（1）对重物做的有用功；
（2）工人做功的功率；
（3）滑轮组的机械效率；
31．连镇高铁位于江苏省中北部，北起连云港市，向南经淮安、扬州市，跨过长江后到达镇江市。
（1）通车后，一列长200m的动车组（如图甲）以50m/s的速度匀速通过一座长1000m的高架桥。该列动车组通过高架桥所用的时间为多少？
（2）若动车组以60m/s的速度匀速运动时电动机的总输出功率为4800kW，则此时动车组受到的阻力为多大？
（3）某地每秒每平方米面积吹过的风的能量约200J，若风机有效迎风面积约为500m2 ，风机把风能转换为电能的效率为25%。请估算一台风机一天的发电量可以供一列总输出功率为4800kW的动车组以60m/s的速度运动多远距离？（忽略其它能量损耗）


八、综合题
32．图甲是一种自动蓄水装置示意图：力敏电阻固定不动，下方悬挂一圆柱体（其位置不随水面变化）。闭合开关S，水泵工作，向空水箱里缓慢注水，当水位达到设定高度h0时，水泵自动停止注水，此时柱体浸入水中的深度恰好为其高度的一半。已知：控制电路电源电压为4.5V，电阻箱R2阻值为10Ω，力敏电阻R1阻值与拉力F的关系如图乙所示，柱形物体的质量为1.5kg，底面积为10cm2，当线圈中电流I≤0.15A时，衔铁被释放，忽略线圈电阻，g取10N/kg。
（1）由图乙可知，随着力敏电阻所受拉力变大，其阻值 ，随着水位升高，柱体缓慢浸入水中，柱体对力敏电阻拉力 ，线圈中电流 （均选填“变大”、“变小”或“不变”）；
（2）水位达到设定高度时，柱形物体浸入水中的深度h为 cm；
（3）柱形物体的密度为 g/cm3；
（4）若要降低水位设定高度h0，下列方法不可行的是 ；
A．适当减小电源电压
B．将电阻箱R2的阻值调小一些
C．减少线圈的匝数
D．保持柱状体形状和体积不变，换用密度更大的柱形物体


参考答案：
1．A
【详解】A．法拉第发现电磁感应定律，根据电磁感应定律制成发电机，故A符合题意；
B．牛顿提出了牛顿第一定律，故B不符合题意；
C．瓦特发明了蒸汽机，故C不符合题意；
D．安培研究了磁场对电流的作用力，故D不符合题意。
故选A。
2．C
【详解】A．声音在15℃空气中传播速度才是340m/s，声音的传播需要介质，声音不能在真空中传播，故A错误；
B．捂上耳朵是在人耳处减弱噪声，不是在传播过程中减弱噪声，故B错误；
C．因每个人的音色都不同，所以我们才可“闻其声，知其人”，故C正确；
D．“震耳欲聋”表示声音很大，是形容声音的响度，故D错误。
故选C。
3．A
【详解】露珠是空气中的水蒸气遇冷液化成的液态的小水珠。
故选A。
4．D
【详解】端午佳节，粽叶飘香这是扩散现象，说明分子在永不停息的做无规则运动。
故选D。
5．B
【详解】A．人的头发丝的直径约100um，故A不符合题意；
B．物理课本的质量约200g，约等于4个鸡蛋的质量，故B符合题意；
C．人正常步行速度约4km/h，故C不符合题意；
D．电视机的额定功率约为200W，故D不符合题意。
故选B。
6．B
【详解】在四冲程汽油机工作过程，当两个气门关闭，活塞向下运动时即为做功冲程，将内能转化为机械能。
故选B。
7．D
【详解】A．通过改变杠杆两端力臂的比例，可以实现杠杆的平衡和物体质量测量，故A正确，不符合题意；
B．大小不同的钟体会发出不同的音调，古代中国劳动人民通过制作编钟，利用敲击不同的钟体来组合演奏出不同音调的曲目，故B正确，不符合题意；
C．太阳光射入日晷的刻度上，根据影子的位置和长度，可以测算出具体的时刻，影子的形成是利用光沿直线传播的特性，故C正确，不符合题意；
D．司南静止时长柄指南是受到地磁场的作用，故D错误，符合题意。
故选D。
8．B
【详解】从题意中知道，“计步器”中的磁铁在线圈中反复运动，就相当于导体在磁场中切割磁感线运动，从而产生了感应电流，因此“计步器”是利用了电磁感应原理工作的。
A ．图中是奥斯特实验，说明通电导线周围存在磁场，是电流的磁效应， 故A 不符合题意；
B．图是发电机的原理图，原理是电磁感应， 故B符合题意；
C．图中给磁场中的一段导体通电，导体会运动，说明通电导体在磁场中会受到力的作用， 故C不符合题意；
D．图中探究电磁铁的磁性强弱与线圈匝数的关系，电磁铁的工作原理是电流的磁效应， 故D不符合题意。
故选 B。
9．C
【详解】A．插线板工作时插孔L与N之间的电压是220V，故A错误；
B．E孔是接地线的，故将测电笔插入E孔后氖管不会发光，故B错误；
C．开关安装在插线板的干路上，控制整个电路，故C正确；
D．指示灯损坏，不影响插孔的正常使用，故指示灯和每个插座之间是并联的，故D错误。
故选C。
10．D
【详解】A．由图可知，物距大于像距，此时成倒立、缩小的实像，故A错误；
B．若将蜡烛向右移动，此时物距变小，像距变大，像变大，当物距大于像距时，仍然成倒立、缩小的实像，故B错误；
C．用另一只与原实验中焦距相同但镜面直径较大的凸透镜，替代原来的凸透镜再次实验，成像大小不会变化，但经凸透镜的光线变多，所成的像与原来的像相比，比原来亮，故C错误；
D．保持凸透镜位置不变，对调蜡烛和光屏，则物距小于像距，根据凸透镜成像规律可知，此时成倒立、放大的实像，故D正确。
故选D。
11．C
【详解】A．由图可知，R与R0串联，因显示仪与热敏电阻并联，若显示仪是电流表，开关闭合会造成电路短路，故显示仪是由电压表改装成的，故A错误；
B．由图可知，显示仪测R两端的电压，闭合开关后，若R发生断路故障，显示仪并联在电源两端，测量电源电压，所以显示仪示数会增大，故B错误；
D．当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故D错误；
C．由题意可知，被测者体温越高，热敏电阻的阻值越大，电路的总电阻越大，由可知，电路的电流越小，根据P=UI可知，功率越小，故C正确。
故选C。
12．C
【详解】A．方式②中，整体做匀速直线运动，所以整体受力平衡，A、B之间没有相对运动趋势，所以B不受摩擦力，故A错误；
B．对三种方式受力分析可知，三种方式对地面的压力都等于A和B的重力之和，接触面的粗糙程度不变，摩擦力大小与接触面粗糙程度和压力大小有关，压力大小和接触面粗糙程度都不变，所以摩擦力大小相等，整体做匀速直线运动，则推力和摩擦力是一对平衡力，大小相等，即F1=F2=F3，故B错误；
CD．图甲中，物体A对地面的压力等于A的重力；图乙中，A对地面的压力等于A、B的总重力，接触面的粗糙程相同，则f2>f1；对于丙图：对整体分析，整体对桌面的压力等于A、B的总重力，此时的推力等于桌面对B的摩擦力；对B受力分析，B在水平方向上受到水平向左的桌面对B的摩擦力、水平向右的A对B的摩擦力，这两个力大小相等，根据力的相互性可知，B对A的摩擦力等于A对B的摩擦力，综上所述，推力F3等于地面对B的摩擦力，即f3=F3；综上所述
f2=f3>f1
故C正确，D错误。
故选C。
13．2.20
【详解】图中，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即1mm，此刻度尺的分度值为1mm；物块左侧与0.00cm对齐，右侧与2.20cm对齐，故物块的长度为2.20cm。
14．-4
【详解】温度计可知，温度计分度值是1℃，温度计示数为-4℃。
15．2.2
【详解】图中弹簧测力计的分度值为0.2N，根据指针所指示的刻度读出的数据为2.2N。
16． 不变 电磁 火焰
【详解】[1]质量是物质的一种属性，与形状、位置、温度和状态无关，宇航员从地球出发到达月球后，位置发生改变，质量不变。
[2]电磁波可以在真空中传播；因而在月球上，宇航员利用电磁波将信息传回地面控制中心。
[3]当“流浪地球”发动机给地球加速时，发动机喷射“火焰”给地球提供动力，此时发动机给火焰向后的推力，火焰给地球向前的推力，使得地球加速向前运动，因而给地球提供动力的施力物体是火焰。
17． 负 吸引 越小
【详解】[1]毛皮摩擦过的橡胶棒带负电，丝绸摩擦过的玻璃棒带正电。
[2]带电体具有吸附轻小物体的性质，所以橡胶棒靠近细小的水流，水流被吸引过来。
[3]用吸管对着水流右侧吹气，水流右侧流速大，压强小，所以水流被“吸引”过来。
18． 运动 减小 减小
【详解】[1]在舰载机起飞升空的过程中，舰载机相对于“辽宁号”航空母舰位置发生了改变，故舰载机相对于“辽宁号”航空母舰是运动的。
[2]航母在水中漂浮，浮力等于自身重力，舰载机起飞升空后，航母自重减小，所受的浮力减小。
[3]动能与物体的质量与速度有关，当舰载机执行完任务飞回航空母舰被阻拦索钩住减速时，速度减小，质量不变，故动能减小。
19． a 变大 变大
【详解】[1] 把容器倒置后，液体的体积不变，因为底面积变小，所以液面上升，则液面位置可能在a。
[2]把容器倒置后，容器对水平桌面的压力F=G，重力不变，压力不变。又由可知，压力不变，底面积变小，容器对水平桌面的压强将变大。
[3]根据p=ρgh，液体的密度不变，深度变大，水对容器底压强将变大。
20． 变小 热传递 680
【详解】[1][2]酒盏随溪流动时会降低酒的温度，内能会从酒传递到水，使酒的温度降低，内能变小，这是通过热传递的方式在改变酒的内能。
[3]酒放出的热量
Q放=c酒mΔt=3.4×103J/(kg•℃)×50×10-3kg×(30℃-26℃)=680J
21． 向下 10 30 变小
【详解】[1]若A点处不受力，杠杆在G2的作用下，顺时针转动，但此时杠杆处于水平平衡状态，所以此时A点受到竖直向下的力，即轻质硬杆对A点施力方向为沿杆向下。
[2]G2在C点时，由杠杆平衡条件得
FA×OA=G2×OC
即
FA×10cm=5N×20cm
解得A点受到的力为FA=10N。
[3]G1对地面的压强p=2×103Pa；物体与地面的接触面积
S=10cm×10cm=100cm2=0.01m2
由可得，物体G1对地面的压力
F=pS=2×103Pa×0.01m2=20N
A点受到的力为10N，物体间力的作用是相互的，杠杆对硬杆的拉力为10N，即硬杆对G1的拉力大小为10N，物体G1的重力
G1=10N+20N=30N
[4]将G2的悬挂点C向右移动，增大力臂，力和力臂的乘积增大，A点的位置不变，所以A点处受到的力增大，对G1受力分析可知，G1受竖直向下的重力，杆对G1竖直向上的拉力，地面对G1竖直向上的支持力，若杆对G1的拉力增大，则地面对G1的支持力变小。
22． 保温 5 330
【详解】[1]只闭合S1时，电路中只接入R1电阻丝；闭合S1和S2时，R1和R2并联接入电路，此时总电阻比只接入R1要小，因此根据公式可知，只闭合S1时，电热水壶处于保温状态。
[2]同时闭合S1和S2时，R1和R2并联接入电路，则电热水壶的总电流

[3]电热水壶的高温挡烧水6min消耗的电能
W=UIt=220V×5A×6×60s=3.96×105J=0.11kW·h
由图乙可知，用电器每消耗1kW·h的电能，电能表的表盘转3000转，则电热水壶消耗0.11kW·h的电能，电能表转过的转数
n=3000r/(kW·h)×0.11kW·h=330r
23． 9 7 5.67
【详解】[1]当滑动变阻器滑片P在A端时，连入电路的电阻为0，由图乙Ⅰ图像可知，电路中只有R0，电流I1=3A，电源电压
U= I1 R0=3A×3Ω=9V
[2]当滑动变阻器滑片P在B端时，连入电路的电阻最大，电路中R 与R0串联，电流表测电路中的电流，电压表测滑动变阻器两端电压，设此时电压表示数为U1，电流为I2，由图乙Ⅱ图像可知

解得U1= 6.3V，则R0两端电压
U2=U -U1=9V-6.3V=2.7 V
电路中的电流

滑动变阻器最大电阻

[3]图Ⅰ上经过a点的横坐标为，纵坐标为U1= 6.3V，则两条虚线与坐标轴围成的长方形面积为此时滑动变阻器的功率
P=U1I2= 6.3V×0.9A=5.67 W
24．
【详解】浮力的方向竖直向上，作用点在重心，如图所示：

25．
【详解】同名磁极相排斥，异名磁极相吸引，根据小磁针的位置，确定通电螺线管左侧为N极，则通电螺线管右侧为S极，利用安培定则确定电流方向，A点电流方向向上，如图所示：

26．
【详解】光由水中斜射进入空气中时，折射光线向远离法线方向偏折，根据折射光线、入射光线分居法线两侧，折射角大于入射角，在法线左侧水中画出入射光线，反射光线和入射光线分居法线两侧，入射角等于折射角，在水中，法线右侧画出反射光线，如图所示：

27． 左 25.4 2.54 大于
【详解】（1）[1]小华将天平放在水平桌面上并将游码归零后，发现指针静止时指在分度盘中央刻度线的右侧，说明左侧偏高，则应将平衡螺母向左端调节。
（2）[2]图甲是正确测量矿石的质量时使用砝码情况和游码的位置，其质量为
m=20g+5g+0.4g=25.4g
[3]图乙是用量筒测量矿石体积时的场景，矿石体积
V=60mL-50mL=10mL=10cm3
则它的密度为

（3）[4]矿石的吸水性将导致测得的体积偏小，根据可知，密度测量值大于其真实密度。
（4）[5]小丽发现自己只有天平没有量筒，经过思考她想到了测量矿石体积的办法，她找来一个溢水杯和小烧杯如图丙：
①用天平测出矿石的质量m1；②用天平测出空小烧杯的质量m2；③溢水杯装满水后，将小矿石放入溢水杯中，并用小烧杯承接溢出的水；④用天平测出小烧杯和溢出水的总质量m3，则溢出水的体积即矿石的体积

所以矿石的密度

28． 电加热器 电 内 质量 吸热 乙
【详解】（1）[1]实验过程中温度计的玻璃泡不能碰到烧杯底部、侧壁和电加热器，否则测得液体的温度不准确。
[2][3]实验中电加热器是利用电流的热效应工作的，将电能转化为内能。
（2）[4]因为热传递过程中吸收或放出热量的多少与物质的质量有关，所以实验中必须要选取质量相等的甲、乙两种液体。
[5]两次选用规格相同的电加热器，相同时间内放出的热量相同，从而控制甲和乙两种液体在相同时间内吸热相同。
（3）[6]由图像可知，相同时间内即吸收的热量相同时，甲温度变化大，根据可知，乙的吸热能力更强。
29．    左 2 0.4 滑动变阻器 电压表示数为2V 15 3 反比
【详解】（1）[1]滑动变阻器的滑片P向右移动时，电流表示数变大，则滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻应变小，如图所示：

（2）[2]为了保护电路，闭合开关前，应将滑动变阻器的滑片调至阻值最大处，即最左端。
（3）[3][4]由图乙可知，电压表的量程为0~3V，此时电压表的示数为2V，电压表测定值电阻两端电压，电流表测流过定值电阻的电流，定值电阻R为5Ω，则此时电路中的电流，即电流表的示数


（4）[5][6]探究“电流与电阻的关系”，应该控制电阻两端的电压不变，更换不同阻值的电阻，所以更换电阻后，应该先调节滑动变阻器，使电阻两端的电压不变，即使电压表的示数为2V。

[7]滑动变阻器的规格为“30Ω  1A”，串联电路总电压等于各部分电压之和，则滑动变阻器两端的电压
UH=U-UR=6V-2V=4V
由串联分压原理可知，当滑动变阻器接入电路的阻值最大时，定值电阻接入电路的阻值最大，此时通过电路的电流

串联电路各处电流相等，则实验中可更换定值电阻的最大值

（5）[8]由图乙可知实验中定值电阻两端的电压
U′=I1R1=I2R2=I3R3=I4R4=I5R5=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω=0.15A×20Ω=0.12A×25Ω=3V
实验中定值电阻两端的电压为3V。
[9]由图丙可知，电流和电阻的乘积不变，是一个定值，所以可以得出的结论是电压一定时，通过导体的电流与导体的电阻成反比。
30．（1）480J；（2）60W；（3）80%
【详解】解：（1）对重物做的有用功
W有=Gh=240N×2m=480J
（2）由题知，承担物重绳子的股数是n=3，绳子自由端移动的距离是
s=nh=3×2m=6m
工人做的总功是
W总=Fs=100N×6m=600J
工人做功的功率

（3）滑轮组的机械效率

答：（1）对重物做的有用功是480J；
（2）工人做功的功率是60W；
（3）滑轮组的机械效率是80%。
31．（1）24s；（2）8×104N；（3）27km
【详解】解：（1）列车全部通过高架桥所行驶的路程
s=s桥+s车=1000m+200m=1200m
列车全部通过高架桥的时间

（2）匀速运动时车受到的阻力等于动力，由

可得动车组受到的阻力

（3）一台风机产生的电能
W=500m2×200J×24×3600s×25%=2.16×109J
一台风机产生的电能可供动车组运行的时间

动车组运行的距离
s′=v′t′=60m/s×450s=27000m=27km
答：（1）该列动车组通过高架桥所用的时间为24s；
（2）此时动车组受到的阻力为8×104N；
（3）一台风机一天的发电量可以供一列总输出功率为4800kW的动车组以60m/s的速度运动的距离为27km。
32． 变小 变小 变小 30 2.5 BD
【详解】（1）[1]由图乙可知，随着力敏电阻所受拉力变大，其阻值变小。
[2][3]随着水位升高，柱体缓慢浸入水中，V排变大，由F浮=ρ液gV排可知，F浮变大，力敏电阻所受拉力F拉=G-F浮变小，力的作用是相互的，柱体对力敏电阻拉力和力敏电阻所受拉力大小相等，所以柱体对力敏电阻拉力变小，则力敏电阻阻值变大，根据可知，线圈中电流变小。
（2）[4]根据影响电磁铁磁性强弱的因素可知，线圈中电流变小，电磁铁的磁性减弱；当水位达到设定高度时，线圈中电流减小为0.15A，衔铁被释放，则根据欧姆定律和电阻的串联规律可得，此时力敏电阻R1的阻值

根据图乙可知, 当R1=20Ω时, 力敏电阻受到拉力为12N，柱形物体的重力为
G=mg=1.5kg×10N/kg=15N
由力的平衡条件可得，柱形物体的浮力为
F浮=G-F拉=15N-12N=3N
根据F浮=ρ液gV排可得柱形物体排开水的体积

则柱形物体浸入水中的深度

（3）[5] 当水位达到设定高度h0时，水泵自动停止注水，此时柱体浸入水中的深度恰好为其高度的一半，故物体的高度为
H=2h=2×0.3m=0.6m
物体的体积为
V=SH=10×10-4m2×0.6m =6×10-4m3
物体的密度为

（4）[6]ABC．若要使该自动蓄水装置最高警戒水位适当降低，柱体浸入水中的体积减小，根据F浮=ρ液gV排知，浮力减小，根据F拉=G-F浮知拉力增大，由图乙知R1的阻值减小，要保持衔铁被释放时的电流不变，若电源电压不变, 根据知，电路的总电阻不变，故应该增大R2的阻值，故B错误，符合题意；由于R1的阻值减小，要保持衔铁被释放时的电流不变，在R2的阻值不变时，根据知，应当适当减小电源电压，故A正确，不符合题意；R1的阻值减小，在R2的阻值不变时，如果线圈的匝数不变，电流变大，要保持衔铁被释放时的电流不变，可以减小线圈的匝数，故C正确，不符合题意。
D．在电源电压和R2的阻值均不变时，且衔铁被释放时的电流不变，说明力敏电阻的阻值不变，则力敏电阻受到的拉力不变，根据F拉=G-F浮浮知，要使拉力不变，浮力减小, 则柱体的重力应减小，当保持柱体形状和体积不变, 换用密度更小的柱形物体可以减小重力，故D错误，符合题意。
故选BD。
