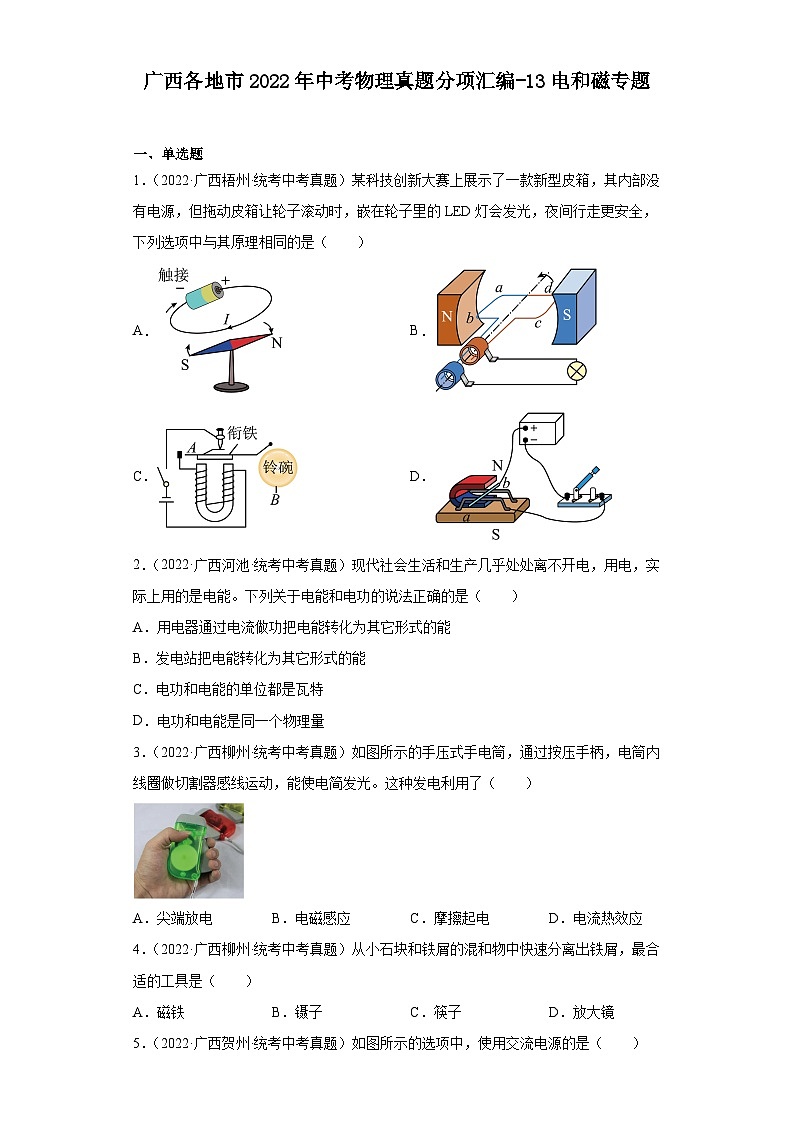

广西各地市2022年中考物理真题分项汇编-13电和磁专题

广西各地市2022年中考物理真题分项汇编-13电和磁专题

一、单选题

1．（2022·广西梧州·统考中考真题）某科技创新大赛上展示了一款新型皮箱，其内部没有电源，但拖动皮箱让轮子滚动时，嵌在轮子里的LED灯会发光，夜间行走更安全，下列选项中与其原理相同的是（　　）

A． B．

C． D．

2．（2022·广西河池·统考中考真题）现代社会生活和生产几乎处处离不开电，用电，实际上用的是电能。下列关于电能和电功的说法正确的是（　　）

A．用电器通过电流做功把电能转化为其它形式的能

B．发电站把电能转化为其它形式的能

C．电功和电能的单位都是瓦特

D．电功和电能是同一个物理量

3．（2022·广西柳州·统考中考真题）如图所示的手压式手电筒，通过按压手柄，电筒内线圈做切割器感线运动，能使电简发光。这种发电利用了（　　）

A．尖端放电 B．电磁感应 C．摩擦起电 D．电流热效应

4．（2022·广西柳州·统考中考真题）从小石块和铁屑的混和物中快速分离出铁屑，最合适的工具是（　　）

A．磁铁 B．镊子 C．筷子 D．放大镜

5．（2022·广西贺州·统考中考真题）如图所示的选项中，使用交流电源的是（　　）

A． 叫醒我和弟弟起床的闹钟用的干电池

B． 爸爸外出时备用的充电宝

C． 妈妈上班所骑电动车用的充电宝

D． 全家收看春节联欢晚会时电视机插头所接的电源

6．（2022·广西贺州·统考中考真题）下列选项中，能减弱通电螺线管磁性的措施是（　　）

A．改变线圈中的电流方向 B．增加线圈的匝数

C．减小线圈的电流 D．在线圈中插入铁芯

7．（2022·广西·统考中考真题）如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（　　）

A．向左   N极 B．向右    N极

C．向左   S极 D．向右    S极

8．（2022·广西·统考中考真题）北京冬奥会期间，某“网红”智慧餐厅从厨师到服务员均是机器人，接到指令后，机器人内部的电动机会驱动其底部的轮子将美食送到指定位置。图中与机器人驱动原理相同的是（　　）

A． B．

C． D．

9．（2022·广西百色·统考中考真题）如图所示，闭合开关，下列判断正确的是（　　）

A．小磁针偏转，说明通电导体周围存在磁场

B．只对调电源正负极，小磁针偏转方向不变

C．通电螺线管的右端为N极

D．在螺线管内插入铁芯，螺线管的磁性强弱不变

10．（2022·广西玉林·统考中考真题）如图所示，能说明电动机工作原理的是（  ）

A．   B．

C．  D．

二、填空题

11．（2022·广西贵港·统考中考真题）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主动融入“一带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在磁场中受 ___________的作用；在给电动车充电过程中，是将 ___________能转化为化学能。

12．（2022·广西桂林·统考中考真题）在如图所示的装置中，闭合开关后，导体在磁场中沿 ___________（选填“左右”或“上下”）方向运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了 ___________机。

13．（2022·广西百色·统考中考真题）如图所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。闭合开关，使导体ab向左运动，电路中__________感应电流（选填“有”或“无”），这一过程机械能转化为__________能。

三、作图题

14．（2022·广西桂林·统考中考真题）如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形磁铁磁感线的方向。

15．（2022·广西贵港·统考中考真题）如图所示，根据图中小磁针静止时的指向，标出电源的“+”“﹣”极及图中磁感线的方向。

四、实验题

16．（2022·广西河池·统考中考真题）学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。他使用如图所示的装置，让导体棒在U形磁铁中做切割磁感线运动而产生感应电流，记录的实验数据如下表所示。

（1）比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁场强弱一定时，导体切割磁感线速度越________，感应电流越大；

（2）比较________三组数据，可以探究感应电流的大小与磁场强弱的关系。当导体棒切割磁感线速度一定时，磁场越________，感应电流越大。

参考答案：

1．B

【详解】A．图中的实验是奥斯特实验，其说明电流的磁效应，与题干的皮箱的电磁感应现象的原理不同，故A不符合题意；

B．图中实验装置无电池，闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，是电磁感应现象，故B符合题意；

C．图中是电磁继电器的结构，它是利用电磁铁来控制工作电路的一种开关，与皮箱的电磁感应现象的原理不同，故C不符合题意；

D．图中实验装置说明通电导线在磁场中受力而运动，与皮箱的电磁感应现象的原理不同，故D不符合题意。

故选B。

2．A

【详解】A．根据电功的实质可知，电流做了多少功，就有多少电能转化为其他形式的能，故A正确；

B．发电站是把其它形式的能转化为电能，故B错误；

C．电功和电能的单位都是焦耳，故C错误；

D．电流做功的过程，是将电能转化为其它形式能的过程，所以电功不是电能，故D错误。

故选A。

3．B

【详解】按压手柄，使线圈做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，感应电流通过灯泡，灯泡发光。手压电筒是根据电磁感应现象制成的。故ACD不符合题意，B符合题意。

故选B。

4．A

【详解】根据物质的性质进行分离，木屑和铁屑可用磁铁吸附分离，铁屑能够被磁铁吸引而木屑不能。故A符合题意，BCD不符合题意。

故选A。

5．D

【详解】ABC．闹钟用的干电池、外出用充电宝、车上使用的蓄电池使用时，电流有固定的方向，都只能提供直流电，属于直流电源，故ABC不符合题意；

D．家庭电路使用的电源工作时电流方向不断的改变，属于交变电流，电视机插头所接的电源就是交流电源，我国交流电的频率是50Hz，D符合题意。

故选D。

6．C

【详解】A．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，改变线圈中的电流方向，会改变通电螺线管的磁极，并不能减弱通电螺线管的磁性，故A不符合题意；

B．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，增加线圈的匝数，会增强通电螺线管的磁性，故B不符合题意；

C．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，减小线圈的电流，会减弱通电螺线管的磁性，故C符合题意；

D．通电螺线管的磁性与电流的大小、线圈的匝数和通电螺线管内有无铁芯有关，在线圈中插入铁芯，会增强通电螺线管的磁性，故D不符合题意。

故选C。

7．B

【详解】由图可知，螺线管的左端为N极，由于磁体周围的磁感线是从N极出发，回到S极，所以M点的磁感线向右；螺线管的右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为N极，故B符合题意，ACD不符合题意。

故选B。

8．C

【详解】机器人的jnws利用的是通电导体在磁场中受力运动，相当于电动机原理。

A．图中导体中有电流通过时，磁针发生偏转，表明通电导体的周围存在磁场，是电流的磁效应，故A不符合题意；

B．图中是电磁继电器，利用的是电流的磁效应，故B不符合题意；

C．图中探究的就是通电导体在磁场中受力运动，属于电动机原理，故C符合题意；

D．图中导体做切割磁感线运动时，感应电表发生偏转，表明产生了感应电流，探究的是电磁感应现象，故D不符合题意。

故选C。

9．A

【详解】A．通电后，小磁针发生偏转，说明通电导体周围存在磁场，故A正确；

B．只对调电源正负极，螺线管极性发生了改变，磁场的方向发生了改变，小磁针偏转方向发生改变，故B错误；

C．根据右手安培定则，四指的方向为电流的方向，大拇指的指向为N极的指向，故通电螺线管的左端为N极，故C错误；

D．在螺线管内插入铁芯，铁芯被磁化，螺线管的磁性变强，故D错误。

故选A。

10．C

【分析】电动机是利用通电线圈在磁场里受力转动的原理制成的，结合图中装置可逐一做出判断。

【详解】A．图中导体水平运动切割磁感线，导体中产生感应电流，这是电磁感应现象；它是发电机的原理，不是电动机的原理，故A不合题意；

B．图中电磁铁利用了电流的磁效应，不是电动机的原理，故B不合题意；

C．图中通电导线在磁场中受力而运动，是电动机的工作原理，故C符合题意；

D．图中通电后小磁针偏转，说明电流周围存在着磁场，是电流的磁效应，不是电动机的原理，故D不合题意。

故选C。

11．     力     电

【详解】[1]电动机是利用通电导体在磁场中受力的作用这一原理来工作的。

[2]在给电动车充电过程中，消耗电能，产生化学能，将电能转化为化学能。

12．     左右     发电

【详解】[1]如图所示，磁感线是竖直方向，当AB左右运动时，会切割磁感线，产生感应电流，是电磁感应现象。

[2]发电机是根据电磁感应原理制造而成。

13．     有     电

【详解】[1][2]闭合开关，使导体ab向左运动，导体棒做切割磁感线运动，会产生感应电流，该过程的能量转化为机械能转化为电能，应用是发电机。

14．

【详解】磁铁外部磁感线从磁铁的N极出发，回到S极，根据磁极间相互作用规律，同名磁极相互排斥，异名磁极相互吸引，小磁针左端为N极，如图所示：

15．

【详解】小磁针的右端为N极，根据磁极间的相互作用规律可知，螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N极发出回到S极，所以图中磁感线的方向水平向左；根据螺线管的右端为N极和线圈的绕向，根据安培定则可知电流从螺线管的左端流入、右端流出，从而可以确定电源的左端为正极，右端为负极。如下图所示

16．     快     1、4、5     强

【详解】（1）[1]比较1、2、3三组数据可知，在磁场强弱一定时，导体切割磁感线速度越快，电流计指针偏转格数越大，说明产生的感应电流越大，说明感应电流的大小与导体切割磁感线速度有关，当磁场强弱一定时，导体切割磁感线速度越快，感应电流越大。

（2）[2][3]要探究感应电流的大小与磁场强弱的关系，要控制导体切割磁感线速度相同，只改变磁场强弱，比较电流计指针偏转格数，电流计指针偏转格数越大，说明产生的感应电流越大，因此由1、4、5三组数据可知，当导体棒切割磁感线速度一定时，磁场越强，产生的感应电流越大。
