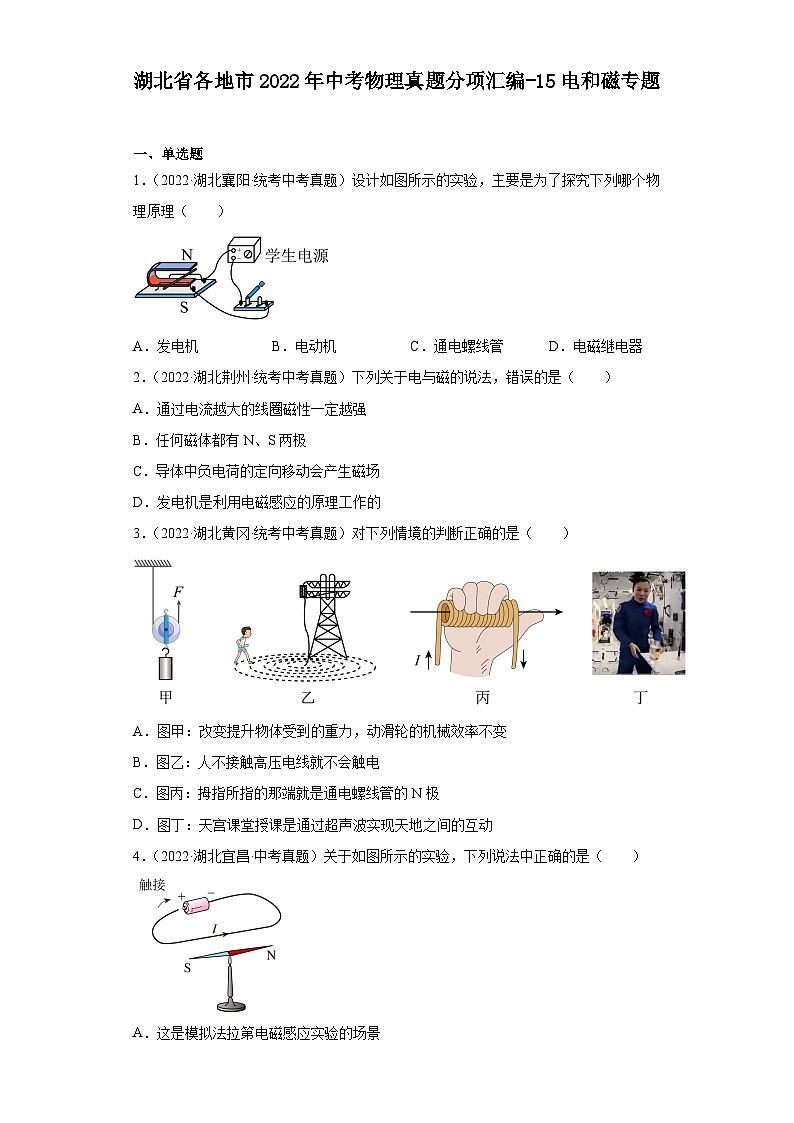

湖北省各地市2022年中考物理真题分项汇编-15电和磁专题

这是一份湖北省各地市2022年中考物理真题分项汇编-15电和磁专题，共11页。试卷主要包含了单选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。

一、单选题
1．（2022·湖北襄阳·统考中考真题）设计如图所示的实验，主要是为了探究下列哪个物理原理（ ）
A．发电机B．电动机C．通电螺线管D．电磁继电器
2．（2022·湖北荆州·统考中考真题）下列关于电与磁的说法，错误的是（ ）
A．通过电流越大的线圈磁性一定越强
B．任何磁体都有N、S两极
C．导体中负电荷的定向移动会产生磁场
D．发电机是利用电磁感应的原理工作的
3．（2022·湖北黄冈·统考中考真题）对下列情境的判断正确的是（ ）
A．图甲：改变提升物体受到的重力，动滑轮的机械效率不变
B．图乙：人不接触高压电线就不会触电
C．图丙：拇指所指的那端就是通电螺线管的N极
D．图丁：天宫课堂授课是通过超声波实现天地之间的互动
4．（2022·湖北宜昌·中考真题）关于如图所示的实验，下列说法中正确的是（ ）
A．这是模拟法拉第电磁感应实验的场景
B．移走小磁针，电流的磁场消失

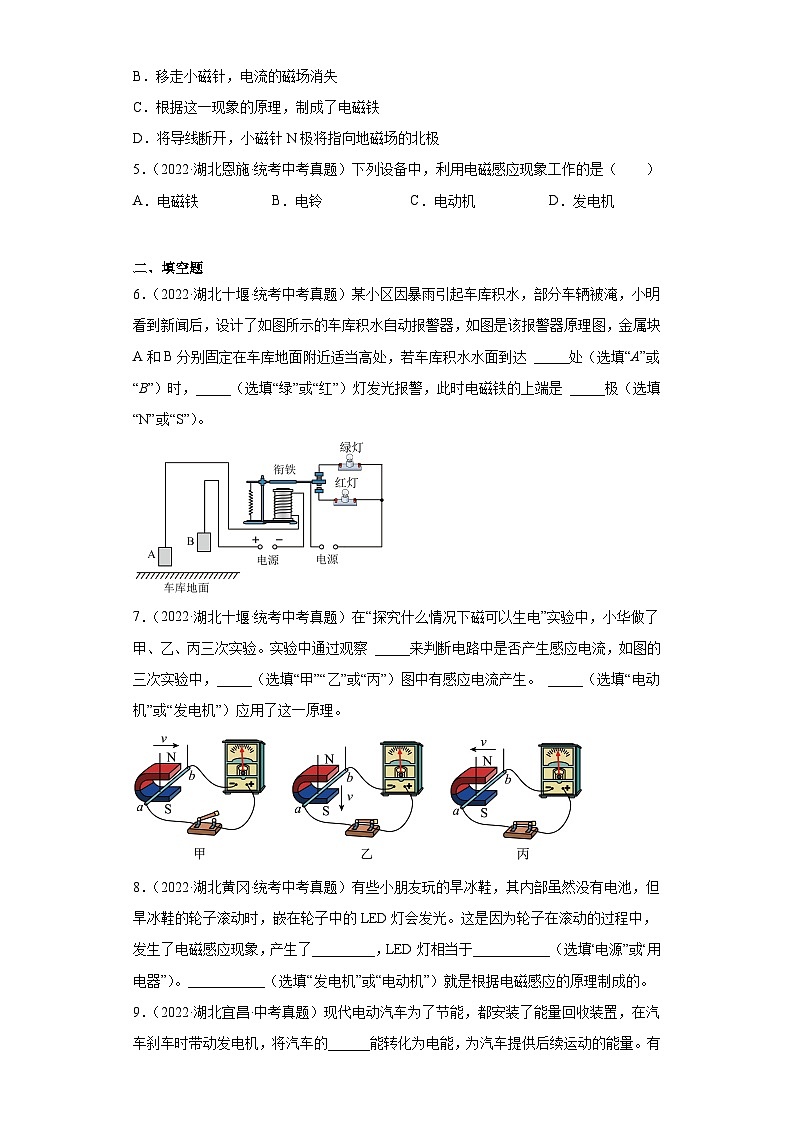

C．根据这一现象的原理，制成了电磁铁
D．将导线断开，小磁针N极将指向地磁场的北极
5．（2022·湖北恩施·统考中考真题）下列设备中，利用电磁感应现象工作的是（ ）
A．电磁铁B．电铃C．电动机D．发电机
二、填空题
6．（2022·湖北十堰·统考中考真题）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达 _____处（选填“A”或“B”）时，_____（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 _____极（选填“N”或“S”）。
7．（2022·湖北十堰·统考中考真题）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 _____来判断电路中是否产生感应电流，如图的三次实验中，_____（选填“甲”“乙”或“丙”）图中有感应电流产生。 _____（选填“电动机”或“发电机”）应用了这一原理。
8．（2022·湖北黄冈·统考中考真题）有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的LED灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了_________，LED灯相当于___________（选填“电源”或“用电器”）。___________（选填“发电机”或“电动机”）就是根据电磁感应的原理制成的。
9．（2022·湖北宜昌·中考真题）现代电动汽车为了节能，都安装了能量回收装置，在汽车刹车时带动发电机，将汽车的______能转化为电能，为汽车提供后续运动的能量。有人认为，只要不断改进，这种汽车就可以一边行驶，一边发电，永远运动下去，这种观念违背了______。

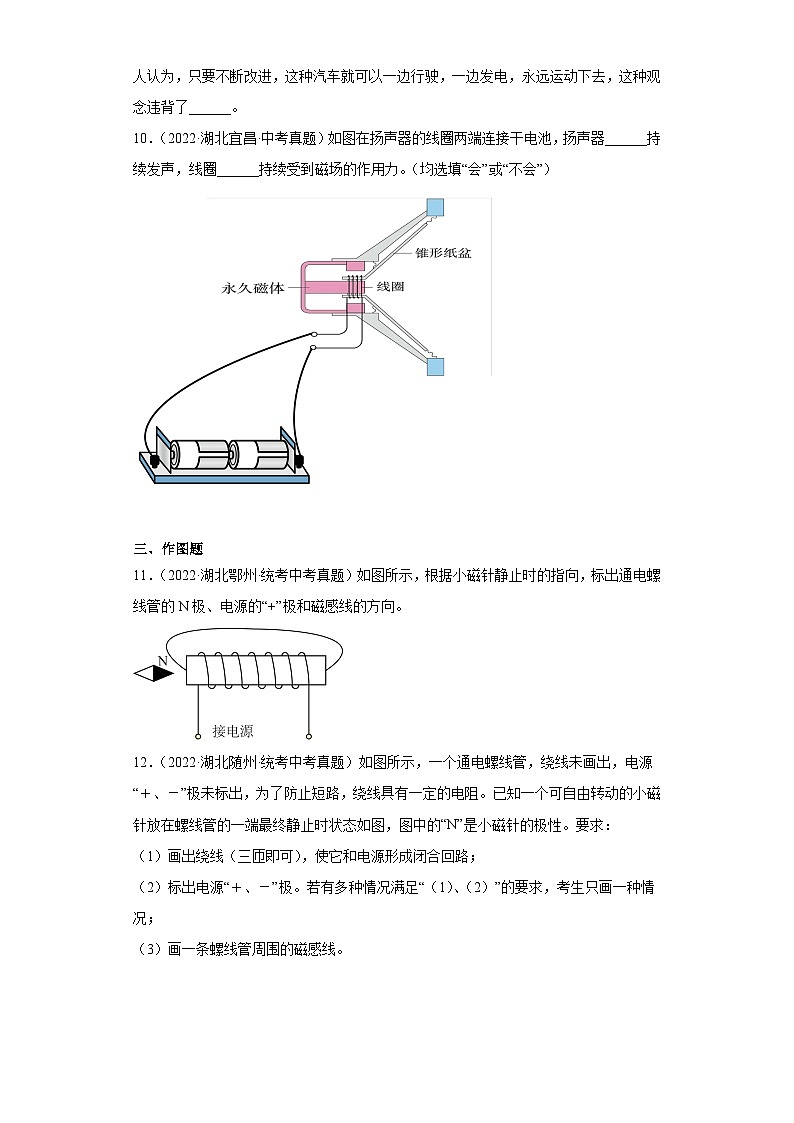

10．（2022·湖北宜昌·中考真题）如图在扬声器的线圈两端连接干电池，扬声器______持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）
三、作图题
11．（2022·湖北鄂州·统考中考真题）如图所示，根据小磁针静止时的指向，标出通电螺线管的N极、电源的“+”极和磁感线的方向。
12．（2022·湖北随州·统考中考真题）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：
（1）画出绕线（三匝即可），使它和电源形成闭合回路；
（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；
（3）画一条螺线管周围的磁感线。
四、实验题
13．（2022·湖北武汉·统考中考真题）某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。
（1）让导线AB在磁场中静止，观察到电流表指针______；让导线AB在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针______；保持蹄形磁体静止让导线AB从图中所示位置水平向右运动，观察到电流表指针______。（填“偏转”或“不偏转”）
（2）图乙中的a表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是______（填标号）。
五、综合题
14．（2022·湖北恩施·统考中考真题）阅读短文，回答问题。
超导磁流体推进器
磁流体推进器（MHD）由磁体、电极和通道三部分构成，如图所示。磁流体推进器可为贯通海水的通道建一个强磁场，能对导电的海水产生电磁力的作用，使之在通道内运动，若海水涌向船尾，水便会推动船舶前进。因采用超导磁体作为磁场来源，获称为超导磁流体推进器。
其推进原理利用了“磁场对通电直导体的作用”，工作过程中把电磁能直接转换成流体动能，以喷射推进新技术取代传统螺旋桨的推进，具有低噪音等特点，具有重大推广价值。
中科院从上世纪九十年代开始此项技术研究，第一艘超导磁流体推进实验船“HEMS﹣1”于1998年研制成功。
请回答下列问题：
（1）磁流体推进器的核心组件由________、电极和通道构成；
（2）为减小空气和海水的影响，实验船上部主体可加工成________（选填“上凸下平”、“上平下凸”或“上下对称”）的流线型；
（3）若上述实验船驶入清江，船身受到的大气压会________（选填“小于”、“等于”或“大于”）在海上时受到的大气压，利用河水________（选填“能”或“不能”）获得动力。
参考答案：
1．B
【详解】由图可知：该实验中有电源，是通电导体在磁场中受力的作用，是电动机原理图。故B正确，ACD错误。
故选B。
2．A
【详解】A．电磁铁磁性强弱与通过电磁铁线圈的电流大小和匝数有关，所以通过电流越大的线圈磁性不一定越强，故A错误，符合题意；
B．任何磁体都有两个磁极，即N极和S极，故B正确，不符合题意；
C．正、负电荷的定向移动都能形成电流，根据电流的磁效应可知，电流周围存在磁场，故C正确，不符合题意；
D．发电机是利用电磁感应的原理工作的，故D正确，不符合题意。
故选A。
3．C
【详解】A．如图甲所示，动滑轮的机械效率为
改变提升物体受到的重力，动滑轮的机械效率也改变，故A错误；
B．高压触电分高压电弧触电和跨步电压触电，人不接触高压电线也会触电，故B错误；
C．如图丙所示，根据安培定则，四指指电流方向，拇指所指的那端就是通电螺线管的N极，故C正确；
D．如图丁所示，声音无法在真空中传播，天宫课堂授课是通过电磁波实现天地之间的互动，故D错误。
故选C。
4．C
【详解】A．这是探究通电导体周围存在磁场，即奥斯特实验的场景，故A错误；
B．该磁场是电流的磁场，只有电路中有电流，导线周围就存在磁场，小磁针的作用是证实通电导体周围有磁场，故B错误；
C．该实验说明通电导体周围存在磁场，这种现象是电流的磁效应，根据这一现象人们发明了电磁铁，故C正确；
D．将导线断开，导线中没有电流通过，电流的磁场消失。由于受地磁场的影响，小磁针N极将指向地磁场的南极，故D错误。
故选C。
5．D
【详解】A．电磁铁是利用电流的磁效应的原理工作的，故A不符合题意；
B．电铃是利用电流的磁效应的原理工作的，故B不符合题意；
C．电动机是利用通电线圈在磁场中受力转动的原理制成的，故C不符合题意；
D．发电机的前提是运动，结果是产生电流，利用电磁感应现象原理，故D符合题意。
故选D。
6． B 红 N
【详解】[1][2]由图示知，车库积水水面到达B处时，水是导体，将金属块A和B接通，电磁铁中有电流通过，将衔铁吸下，红灯接通，发光报警。水面未达到B处时，电磁铁中没有电流通过，衔铁弹起，绿灯亮。
[3]由图示知，电磁铁有电流通过时，电流由下端流入，上端流出，据安培定则知，电磁铁的N极在上端。
7． 电流表指针是否偏转 甲、丙 发电机
【详解】[1]实验时，通过观察电流表指针是否偏转，来确定电路中是否有感应电流产生。
[2]闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象。如图的三次实验中，甲、丙中的导体都切割了磁感线，能产生感应电流，而乙中导体没有切割磁感线，不会产生感应电流。
[3]电磁感应现象中，消耗了机械能，得到了电能，利用电磁感应原理制成了发电机。
8． 感应电流 用电器 发电机
【详解】[1][2][3]旱冰鞋内部虽然没有电池,但存在着磁场，旱冰鞋的轮子滚动时做切割磁感线的运动，使得旱冰鞋的内部产生了感应电流，这一现象叫做法拉第电磁感应现象，发电机就是根据这一原理制成的。而LED灯在发光的过程中消耗了电能，所以是用电器。
9． 机械 能量守恒定律
【详解】[1] 运动的汽车具有机械能，刹车时带动发电机，把汽车的机械能转化为电能储存起来。
[2]能量既不会消灭也不会创生，能量在转化和转移过程中，能量的总量保持不变，这就是能量守恒定律，汽车一边行驶，一边发电，永远运动下去的观念违背了能量守恒定律，不可能实现。
10． 不会 会
【详解】[1]通电线圈在磁场中的受力方向与电流方向和磁场方向有关，由于电池提供的电流是直流电，即电流的方向不变，同时扬声器内的永磁体的磁场方向不变，故线圈的受力方向不变，始终受到向某一方向的力，无法持续振动发声。
[2]只要有电流持续通过线圈，线圈就会持续受到磁场力的作用，但不能振动发声。
11．
【详解】从图可知，小磁针的左端是S极，右端为N极；由同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的右端是N极，左端是S极。根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的左端为正极，右端是负极。通电螺线管周围的磁感线从它的N极出发，回到S极，据此画出图中磁感线的方向，如下图所示：
12． /
【详解】小磁针静止时，上端为N极，下端为S极，根据磁极间的相互作用，同名磁极互相排斥；异名磁极互相吸引，可得通电螺线管上端为N极，下端为S极。根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向。如下图所示：
或
13． 不偏转 不偏转 偏转 CD
【详解】（1）[1]让导线AB在磁场中静止，导线没有做切割磁感线运动，不会产生感应电流，观察到电流表指针不偏转。
[2]让导线AB在磁场中静止，换用磁性更强的蹄形磁体，导线没有做切割磁感线运动，不会产生感应电流，观察到电流表指针不偏转。
[3]持蹄形磁体静止让导线AB从图中所示位置水平向右运动，导体做切割磁感线运动，会产生感应电流，观察到电流表指针偏转。
（2）[4]AB．图AB中导体运动的方向与磁感线平行，导线没有做切割磁感线运动，不会产生感应电流，故AB不符合题意；
CD．图CD中，导体做切割磁感线运动，会产生感应电流，故CD符合题意。
故选CD。
14． 磁体 上下对称 等于 能
【详解】（1）[1]磁流体推进器的推进原理是利用了“磁场对通电直导体的作用”，因此其核心组件要包含一个磁体用来产生磁场。
（2）[2]对于实验船的上部主体，其上表面在空气中，下表面在水中，为减小空气和海水的阻力，上部主体的上下表面都要做成流线型，即加工成上下对称的流线型表面。
（3）[3][4]大气压的大小与海拔高度有关，从海上驶入江中，海拔高度不变，大气压不变；行驶在河水中时，只要用同样的方法使河水带电，带电河水在磁场的作用下同样可以在通道中向后运动，推动船前进。
