2022年广西各地市中考物理真题分项汇编--21经典作图题

2022年广西各地市中考物理真题分项汇编--21经典作图题

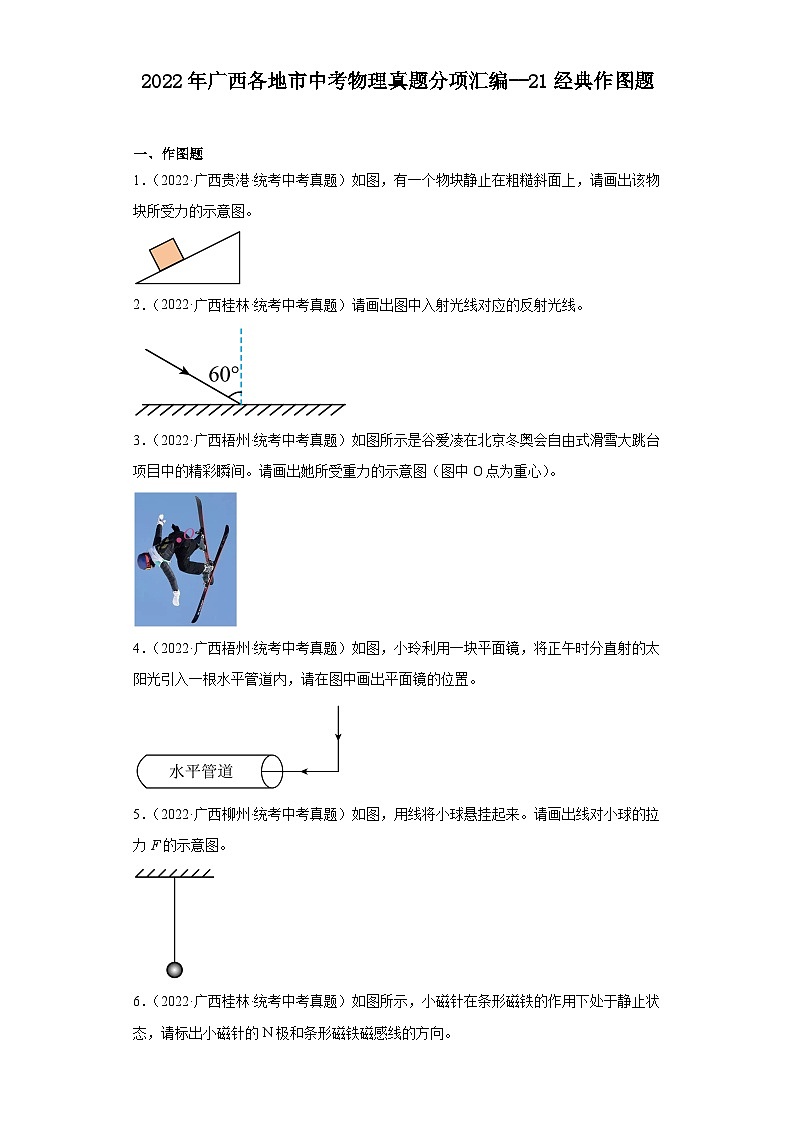

一、作图题

1．（2022·广西贵港·统考中考真题）如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。

2．（2022·广西桂林·统考中考真题）请画出图中入射光线对应的反射光线。

3．（2022·广西梧州·统考中考真题）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。请画出她所受重力的示意图（图中O点为重心）。

4．（2022·广西梧州·统考中考真题）如图，小玲利用一块平面镜，将正午时分直射的太阳光引入一根水平管道内，请在图中画出平面镜的位置。

5．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。请画出线对小球的拉力F的示意图。

6．（2022·广西桂林·统考中考真题）如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形磁铁磁感线的方向。

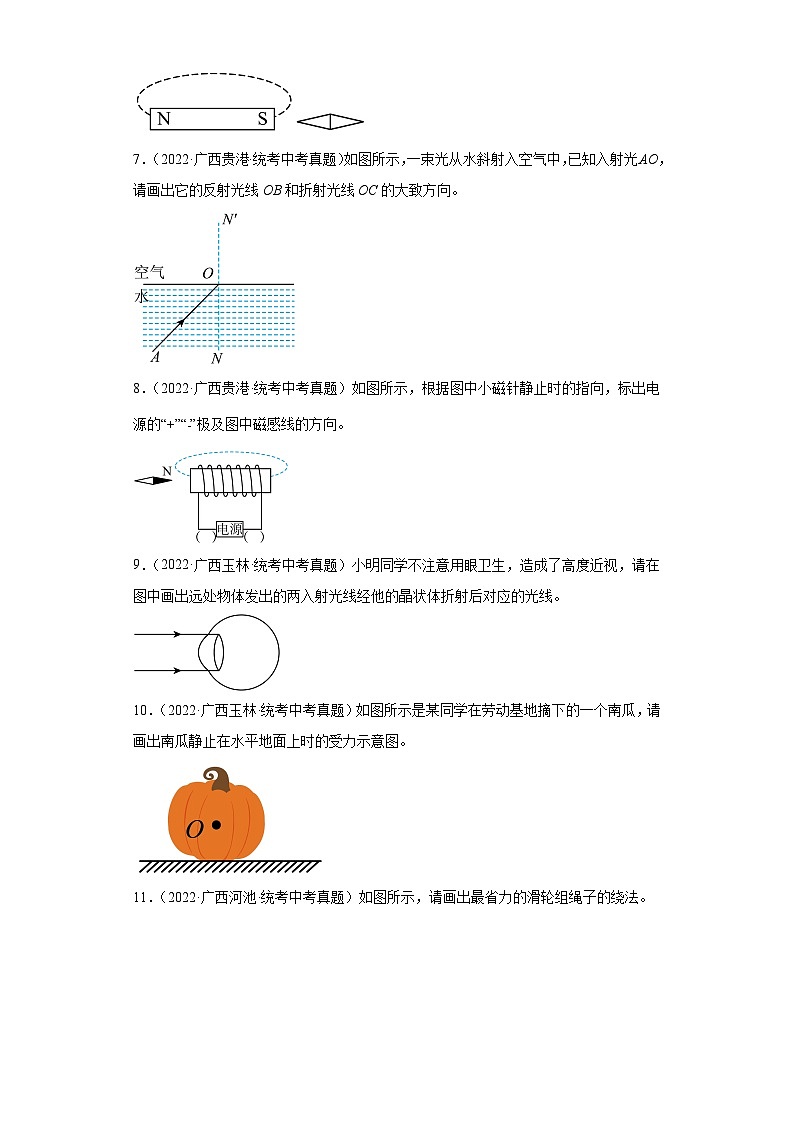

7．（2022·广西贵港·统考中考真题）如图所示，一束光从水斜射入空气中，已知入射光AO，请画出它的反射光线OB和折射光线OC的大致方向。

8．（2022·广西贵港·统考中考真题）如图所示，根据图中小磁针静止时的指向，标出电源的“+”“﹣”极及图中磁感线的方向。

9．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。

10．（2022·广西玉林·统考中考真题）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。

11．（2022·广西河池·统考中考真题）如图所示，请画出最省力的滑轮组绳子的绕法。

12．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。

13．（2022·广西·统考中考真题）请在图中画出冰墩墩所受重力的示意图（O点为重心）。

14．（2022·广西百色·统考中考真题）如图所示，请完成图中两条入射光线通过凸透镜后的光路图。

15．（2022·广西贺州·统考中考真题）请在图中画出物体受到重力的示意图。

16．（2022·广西柳州·统考中考真题）在图中画出入射光线经过透镜后的折射光线。

17．（2022·广西贺州·统考中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

18．（2022·广西·统考中考真题）请画出入射光线通过透镜后的折射光线．

(     )

19．（2022·广西百色·统考中考真题）如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．

参考答案：

1．

【详解】过重心作竖直向下的重力，过重心作沿斜面向上的摩擦力，过支点作垂直于斜面向上的支持力。如图所示

2．

【详解】如图所示，入射角为60º，根据光的反射定律，反射角等于入射角，画出反射光线，如图所示：

3．

【详解】谷爱凌跳起后，只受到重力的作用，重力的方向竖直向下，如下图所示

4．

【详解】将正午时分直射的太阳光引入一根水平管道，可知入射光线向下、反射光线水平向左，根据光的反射定律可知，法线垂直于平面镜，根据图中法线的位置，过入射点作法线的垂线得到平面镜的位置，如图所示：

5．

【详解】线对小球的拉力沿线竖直向上，作用在小球的重心上，作图如下：

6．

【详解】磁铁外部磁感线从磁铁的N极出发，回到S极，根据磁极间相互作用规律，同名磁极相互排斥，异名磁极相互吸引，小磁针左端为N极，如图所示：

7．

【详解】在法线右侧根据反射角等于入射角画出对应的反射光线OB；光从水中斜射入空气中，折射角大于入射角，在法线右侧的空气中画出对应的折射光线OC，如图所示：

8．

【详解】小磁针的右端为N极，根据磁极间的相互作用规律可知，螺线管的左端为S极，右端为N极，在磁体的周围，磁感线从磁体的N极发出回到S极，所以图中磁感线的方向水平向左；根据螺线管的右端为N极和线圈的绕向，根据安培定则可知电流从螺线管的左端流入、右端流出，从而可以确定电源的左端为正极，右端为负极。如下图所示

9．

【详解】近视眼看远处的物体时，物体发出或反射的光会会聚在视网膜前面，如图所示：

10．

【详解】南瓜静止在水平地面上时，处于平衡状态，受到竖直向下的重力和竖直向上的支持力的作用，且这两个力是一对平衡力，大小相等。作用点画在重心O点。如图所示：

11．

【详解】根据题滑轮组的工作特点可知，使用滑轮组提升重物时，不计绳重和摩擦，绳端拉力F大小与绕过动滑轮且施加拉力的绳子股数n的关系为

因此绕过动滑轮且施加拉力的绳子股数n越大，滑轮组越省力，由图示可知，题中绕过动滑轮且施加拉力的绳子股数最大为n=3，故最省力的滑轮组绳子的绕法如图所示：

12．

【详解】过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：

13．

【详解】重力的方向是竖直向下的，作用点为O点，故过O竖直向下作线段，在线段的末尾标箭头表示重力的方向，并标出G，作图如下

14．

【详解】由图可知，根据三条经过凸透镜的特殊光线可知，平行于主光轴的光线经凸透镜折射后，折射光线经过焦点；经过凸透镜光心的光线，其传播方向不变，如图所示：

15．

【详解】物体受到的重力竖直向下，作用点O在物体的重心，即物体的几何中心，过作用点O竖直向下做一有向线段，标上重力的符号G，如图

16．

【详解】通过凸透镜焦点的光线经凸透镜折射后折射光线平行于主光轴，据此作出经过透镜后的折射光线，如下所示：

17．

【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

【详解】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：

18．

【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变；如图所示：

19．

【详解】由题意可知，小球悬浮在水中，物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮；物体的重力与浮力大小相等，方向相反，作用点都在重心，同理做出重力的示意图，这两个力是一对平衡力，故作图时两条线段长度要相等如上图所示：
