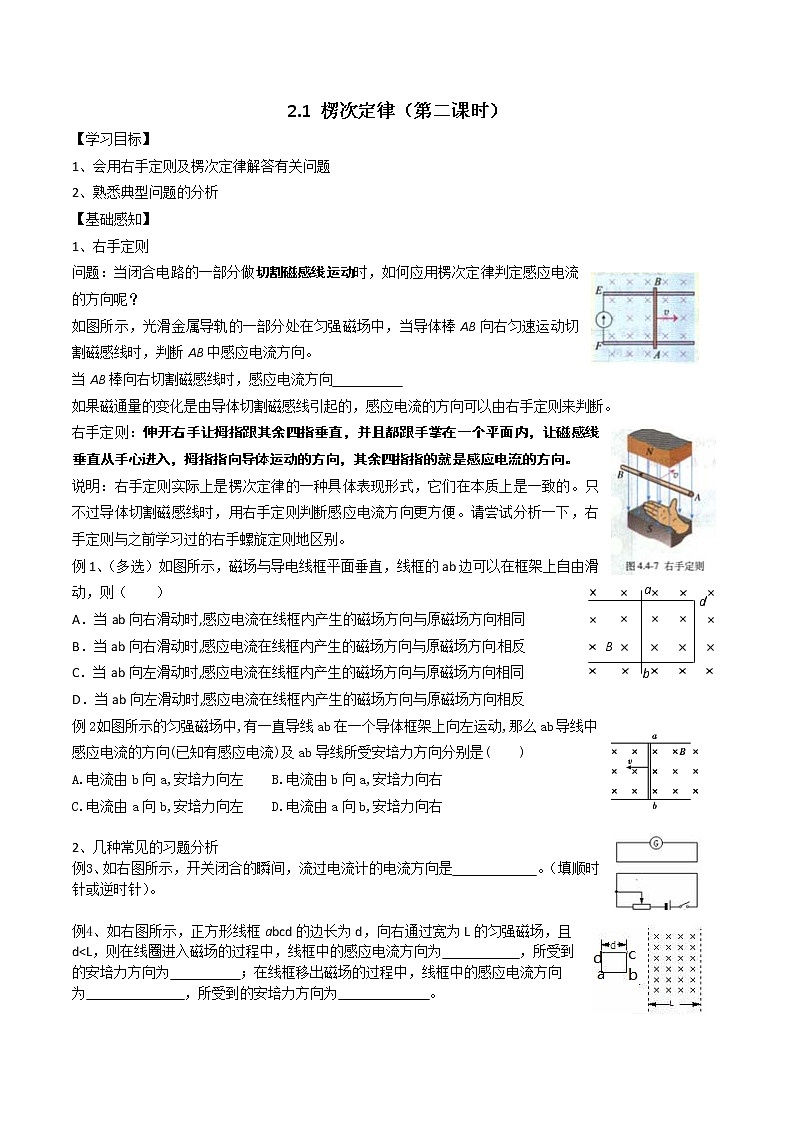

2.1 楞次定律（第二课时）

【学习目标】

1、会用右手定则及楞次定律解答有关问题

2、熟悉典型问题的分析

【基础感知】

1、右手定则

问题：当闭合电路的一部分做切割磁感线运动时，如何应用楞次定律判定感应电流的方向呢？

如图所示，光滑金属导轨的一部分处在匀强磁场中，当导体棒AB向右匀速运动切割磁感线时，判断AB中感应电流方向。

当AB棒向右切割磁感线时，感应电流方向

如果磁通量的变化是由导体切割磁感线引起的，感应电流的方向可以由右手定则来判断。

右手定则：伸开右手让拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直从手心进入，拇指指向导体运动的方向，其余四指指的就是感应电流的方向。

说明：右手定则实际上是楞次定律的一种具体表现形式，它们在本质上是一致的。只不过导体切割磁感线时，用右手定则判断感应电流方向更方便。请尝试分析一下，右手定则与之前学习过的右手螺旋定则地区别。

例1、（多选）如图所示，磁场与导电线框平面垂直，线框的ab边可以在框架上自由滑动，则（    ）

A．当ab向右滑动时,感应电流在线框内产生的磁场方向与原磁场方向相同

B．当ab向右滑动时,感应电流在线框内产生的磁场方向与原磁场方向相反

C．当ab向左滑动时,感应电流在线框内产生的磁场方向与原磁场方向相同 [来源:Z,xx,k.Com]

D．当ab向左滑动时,感应电流在线框内产生的磁场方向与原磁场方向相反

例2、如图所示的匀强磁场中,有一直导线ab在一个导体框架上向左运动,那么ab导线中感应电流的方向(已知有感应电流)及ab导线所受安培力方向分别是(　　)

A.电流由b向a,安培力向左    B.电流由b向a,安培力向右[来源:学科网

C.电流由a向b,安培力向左    D.电流由a向b,安培力向右

2、几种常见的习题分析

例3、如右图所示，开关闭合的瞬间，流过电流计的电流方向是            。（填顺时针或逆时针）。

例4、如右图所示，正方形线框abcd的边长为d，向右通过宽为L的匀强磁场，且d<L，则在线圈进入磁场的过程中，线框中的感应电流方向为           ，所受到的安培力方向为          ；在线框移出磁场的过程中，线框中的感应电流方向为              ，所受到的安培力方向为             。

例5、如右图所示，M、N为水平放置的两根固定且平行的金属导轨，两根导体棒P、Q垂直于导轨放置并形成一个闭合回路，将闭合回路正上方的条形磁铁从高处下落时：（    ）

A、P、Q将互相靠拢      B、P、Q将互相远离

C、磁铁的加速度仍为g    D、磁铁的加速度小于g

例6、如右图所示，电池的正负极未知，在左侧软铁棒插入线圈过程中，悬吊在线圈右侧的铝环将：（    ）

A、 不动       B、 向右运动

C、 向左运动    D、 可能向右运动，也可能向左运动

【课堂练习】

1、如图，当导体棒ab向右运动时，R1和R2上的电流方向分别怎么样的？

2、如图，在水平放置的条形磁铁的N极附近，一个闭合线圈向下运动并始终保持水平。在位置乙，N极附近的磁感线正好与线圈平面平行。试判断线圈在位置甲、乙、丙时感应电流的方向。

3、如图，当导体棒MN向右做匀速直线运动时，表头的电流方向是怎么样的？如果导体棒向右做匀加速直线运动时呢？导体棒向左做匀加速直线运动呢？

在上面三种情况中，导体棒MN会受到力的作用吗？力的方向是怎么样的？

【巩固提升】

1、如图所示,若套在条形磁铁上的弹性金属导线圈Ⅰ突然缩小为线圈Ⅱ,则关于线圈的感应电流及其方向(从上往下看)是(　  　)

A.有顺时针方向的感应电流    B.有逆时针方向的感应电流

C.先逆时针后顺时针方向的感应电流     D.无感应电流

2、（多选）在匀强磁场中放有平行金属导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面)(　　)

A．向右匀速运动　　　　　　　 B．向左加速运动

C．向右减速运动      D．向右加速运动
