第十二章 电磁感应-2法拉第电磁感应定律 高三物理一轮复习

这是一份第十二章 电磁感应-2法拉第电磁感应定律 高三物理一轮复习，文件包含第十二章电磁感应-2法拉第电磁感应定律解析版docx、第十二章电磁感应-2法拉第电磁感应定律原卷版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。

姓名：_______________
第十二章
电磁感应
法拉第电磁感应定律


目录
「感生电动势」 1
「动生电动势」 5
「回路电荷量的问题」 10
「自感现象」 12
「涡流」 14
「电磁阻尼和电磁驱动」 17

「感生电动势」
1.关于感应电动势的大小，下列说法中正确的是（  ）
A．穿过线圈的磁通量Φ最大时，所产生的感应电动势就一定最大
B．穿过线圈的磁通量的变化量ΔΦ增大时，所产生的感应电动势也增大
C．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0
D．穿过线圈的磁通量的变化率越大，所产生的感应电动势就越大
【答案】D
【解析】
根据法拉第电磁感应定律可知，感应电动势的大小与磁通量的变化率成正比，与磁通量Φ及磁通量的变化量ΔΦ没有必然联系.当磁通量Φ很大时，感应电动势可能很小，甚至为0.当磁通量Φ等于0时，其变化率可能很大，产生的感应电动势也可能很大，而ΔΦ增大时，可能减小.如图所示

t1时刻，Φ最大，但E＝0；0～t1时间内ΔΦ增大，但减小，E减小；t2时刻，Φ＝0，但最大，E最大.故D正确.

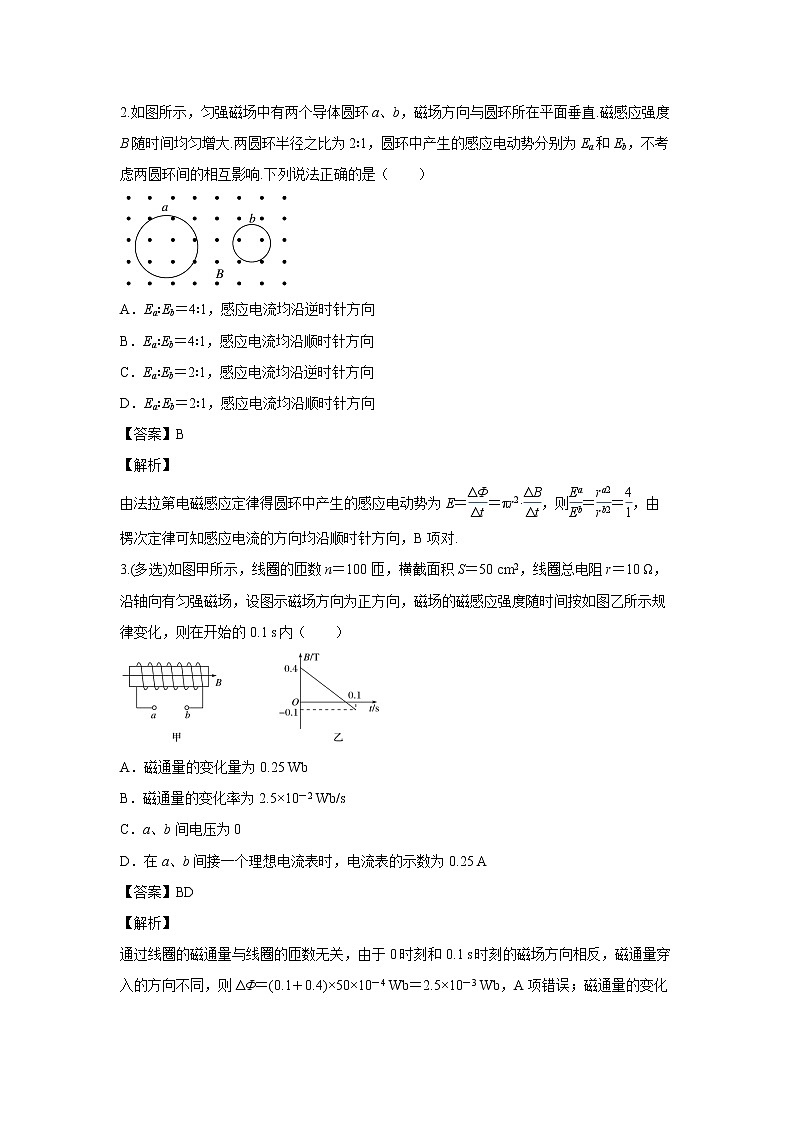

2.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直.磁感应强度B随时间均匀增大.两圆环半径之比为2∶1，圆环中产生的感应电动势分别为Ea和Eb，不考虑两圆环间的相互影响.下列说法正确的是（  ）

A．Ea∶Eb＝4∶1，感应电流均沿逆时针方向
B．Ea∶Eb＝4∶1，感应电流均沿顺时针方向
C．Ea∶Eb＝2∶1，感应电流均沿逆时针方向
D．Ea∶Eb＝2∶1，感应电流均沿顺时针方向
【答案】B
【解析】
由法拉第电磁感应定律得圆环中产生的感应电动势为E＝＝πr2·，则＝＝，由楞次定律可知感应电流的方向均沿顺时针方向，B项对.
3.(多选)如图甲所示，线圈的匝数n＝100匝，横截面积S＝50 cm2，线圈总电阻r＝10 Ω，沿轴向有匀强磁场，设图示磁场方向为正方向，磁场的磁感应强度随时间按如图乙所示规律变化，则在开始的0.1 s内（  ）

A．磁通量的变化量为0.25 Wb
B．磁通量的变化率为2.5×10－2 Wb/s
C．a、b间电压为0
D．在a、b间接一个理想电流表时，电流表的示数为0.25 A
【答案】BD
【解析】
通过线圈的磁通量与线圈的匝数无关，由于0时刻和0.1 s时刻的磁场方向相反，磁通量穿入的方向不同，则ΔΦ＝(0.1＋0.4)×50×10－4 Wb＝2.5×10－3 Wb，A项错误；磁通量的变化率＝ Wb/s＝2.5×10－2 Wb/s，B项正确；根据法拉第电磁感应定律可知，当a、b间断开时，其间电压等于线圈产生的感应电动势，感应电动势大小为E＝n＝2.5 V且恒定，C项错误；在a、b间接一个理想电流表时相当于a、b间接通而形成回路，回路总电阻即为线圈的总电阻，故感应电流大小I＝＝ A＝0.25 A，D项正确.
4.同一平面内固定有一长直导线PQ和一带缺口的刚性金属圆环，在圆环的缺口两端引出两根导线，分别与两块垂直于圆环所在平面固定放置的平行金属板M、N连接，如图甲所示。导线PQ中通有正弦交变电流i，i的变化如图乙所示，规定从Q到P为电流的正方向，则在1～2 s 内（  ）

A．M板带正电，且电荷量增加
B．M板带正电，且电荷量减小
C．M板带负电，且电荷量增加
D．M板带负电，且电荷量减小
【答案】A
【解析】
在1～2 s内，穿过金属圆环的磁场垂直于纸面向里，磁感应强度变小，穿过金属圆环的磁通量变小，磁通量的变化率变大。假设环闭合，由楞次定律可知感应电流磁场与原磁场方向相同，即感应电流磁场方向垂直于纸面向里，然后由安培定则可知感应电流沿顺时针方向，由法拉第电磁感应定律可知感应电动势增大，由此可知M板电势高，带正电，电荷量增加，故A正确，BCD错误。
5.(多选)空间存在一方向与纸面垂直、大小随时间变化的匀强磁场，其边界如图(a)中虚线MN所示。一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。t＝0时磁感应强度的方向如图(a)所示；磁感应强度B随时间t的变化关系如图(b)所示。则在t＝0到t＝t1的时间间隔内（  ）

图(a)　　　　　　图(b)
A．圆环所受安培力的方向始终不变
B．圆环中的感应电流始终沿顺时针方向
C．圆环中的感应电流大小为
D．圆环中的感应电动势大小为
【答案】BC
【解析】
根据楞次定律可知在0～t0时间内，磁感应强度减小，感应电流的方向为顺时针，圆环所受安培力水平向左，在t0～t1时间内，磁感应强度反向增大，感应电流的方向为顺时针，圆环所受安培力水平向右，所以选项A错误，B正确；根据法拉第电磁感应定律得E＝＝πr2·＝，根据电阻定律可得R＝ρ ，根据欧姆定律可得I＝＝，所以选项C正确，D错误。
6.如图所示，竖直放置的矩形导线框MNPQ边长分别为L和2L，M、N间连接水平的平行板电容器，两极板间距为d，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场．两极板间有一质量为m、电荷量为q的带负电油滴恰好处于平衡状态，已知重力加速度为g，则该磁场磁感应强度大小B的变化情况及其变化率分别是（  ）

A．正在减小，＝ B．正在减小，＝
C．正在增强，＝ D．正在增强，＝
【答案】D
【解析】
电荷量为q的带负电的油滴恰好处于静止状态，电场力竖直向上，则电场强度方向竖直向下，所以电容器的上极板带正电，线框上端相当于电源正极，感应电动势沿逆时针方向，感应电流的磁场方向和原磁场方向相反，根据楞次定律可知，穿过线框的磁通量在均匀增强，线框产生的感应电动势E＝UMN＝S＝L2，油滴所受电场力与重力大小相等，则q＝mg，联立以上两式得，线圈中的磁通量变化率的大小为＝，故D正确，ABC错误．
7.如图甲所示，一个圆形线圈的匝数n＝1 000匝，线圈面积S＝200 cm2，线圈的电阻r＝1 Ω，线圈外接一个阻值R＝4 Ω的电阻，把线圈放入一方向垂直于线圈平面向里的匀强磁场中，磁感应强度随时间变化的规律如图乙所示，求：
（1）前4 s内的感应电动势的大小及电阻R上消耗的功率；
（2）前5 s内的平均感应电动势.

【答案】（1）1 V；0.16 W；（2）0
【解析】
（1）前4 s内磁通量的变化量
ΔΦ＝Φ2－Φ1＝S(B2－B1)＝200×10－4×(0.4－0.2) Wb＝4×10－3 Wb
由法拉第电磁感应定律得E＝n＝1 000× V＝1 V.
I＝＝ A
PR＝I2R＝2×4 W＝0.16 W
（2）由题图乙知，4～6 s内的＝－0.1 T/s，则第5 s末的磁感应强度B2′＝0.2 T，前5 s内磁通量的变化量
ΔΦ′＝Φ2′－Φ1＝S(B2′－B1)＝200×10－4×(0.2－0.2) Wb＝0
由法拉第电磁感应定律得＝n＝0.
「动生电动势」
8.如图所示，在竖直向下的匀强磁场中，将一个水平放置的金属棒ab以水平初速度v0抛出，设运动的整个过程中不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（  ）

A．越来越大 B．越来越小
C．保持不变 D．无法确定
【答案】C
【解析】
导体棒的水平方向速度切割磁感线产生感应电动势，导体棒水平速度不变，所以电动势保持不变。
9.如图所示，平行导轨间距为d，其左端接一个电阻R，匀强磁场的磁感应强度为B，方向垂直于平行金属导轨所在平面向上，一根金属棒与导轨成θ角放置，金属棒与导轨的电阻均不计.当金属棒沿垂直于棒的方向以恒定的速度v在导轨上滑行时，通过电阻R的电流大小是（  ）

A． B．　C． D．
【答案】D
【解析】
金属棒MN垂直于磁场放置，运动速度v与棒垂直，且v⊥B，即已构成两两相互垂直的关系，MN接入导轨间的有效长度为l＝，所以E＝Blv＝，I＝＝，故选项D正确.
10.(多选)两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1 m、总电阻为0.005 Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示．已知导线框一直向右做匀速直线运动，cd边于t＝0时刻进入磁场．线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时，感应电动势取正)．下列说法正确的是（  ）

A．磁感应强度的大小为0.5 T
B．导线框运动的速度的大小为0.5 m/s
C．磁感应强度的方向垂直于纸面向外
D．在t＝0.4 s至t＝0.6 s这段时间内，导线框所受的安培力大小为0.1 N
【答案】BC
【解析】
由E－t图像可知，导线框经过0.2 s全部进入磁场，则速度v＝＝ m/s＝0.5 m/s，选项B正确；由题图乙可知，E＝0.01 V，根据E＝Blv得，B＝＝ T＝0.2 T，选项A错误；根据右手定则及正方向的规定可知，磁感应强度的方向垂直于纸面向外，选项C正确；在t＝0.4 s至t＝0.6 s这段时间内，导线框中的感应电流I＝＝ A＝2 A, 所受的安培力大小为F＝BIl＝0.2×2×0.1 N＝0.04 N，选项D错误．
11.如图所示，半径为r的金属圆盘在垂直于盘面的磁感应强度为B的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速运动，则通过电阻R的电流的方向和大小是(金属圆盘的电阻不计)（  ）

A．由c到d，I＝ B．由d到c，I＝
C．由c到d，I＝ D．由d到c，I＝
【答案】D
【解析】
由右手定则，圆盘相当于电源，其电流方向为从边缘指向圆心，所以通过电阻R的电流的方向是由d到c；而金属圆盘产生的感应电动势E＝Br2ω，所以通过电阻R的电流大小是I＝，D正确．
12.(多选) (2022·广东模拟)如图甲是法拉第圆盘发电机的照片，乙是圆盘发电机的侧视图，丙是发电机的示意图。设CO＝r，匀强磁场的磁感应强度为B，电阻为R，圆盘顺时针转动的角速度为ω（  ）

A．感应电流方向由D端经电阻R流向C端
B．铜盘产生的感应电动势E＝Br2ω
C．设想将此圆盘中心挖去半径为的同心圆，其他条件不变，则感应电动势变为Br2ω
D．设想将此圆盘中心挖去半径为的同心圆，其他条件不变，则感应电动势变为Br2ω
【答案】BC
【解析】
根据丙图，由右手定则可知感应电流由C端经电阻R流向D端，选项A错误；铜盘产生的感应电动势E＝BL＝Br＝Br·ω＝Br2ω，选项B正确；由B可知，铜盘产生的感应电动势E＝Br2ω，同理可求得挖去半径为的同心圆产生的电动势E′＝Bω()2＝Br2ω，故此圆盘挖去同心圆后，产生的电动势E″＝E－E′＝Br2ω－Br2ω＝Br2ω，选项C正确，D错误。
13.如图所示，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc。已知bc边的长度为l。下列判断正确的是（  ）

A．Ua>Uc，金属框中无电流
B．Ub >Uc，金属框中电流方向沿a－b－c－a
C．Ubc＝－Bl2ω，金属框中无电流
D．Ubc＝Bl2ω，金属框中电流方向沿a－c－b－a
【答案】C
【解析】
金属框abc平面与磁场平行，转动过程中磁通量始终为零，所以无感应电流产生，选项B、D错误；转动过程中bc边和ac边均切割磁感线，产生感应电动势，由右手定则判断UaIA1，即RL1
