第十二章 电磁感应-1楞次定律 高三物理一轮复习

「磁通量」

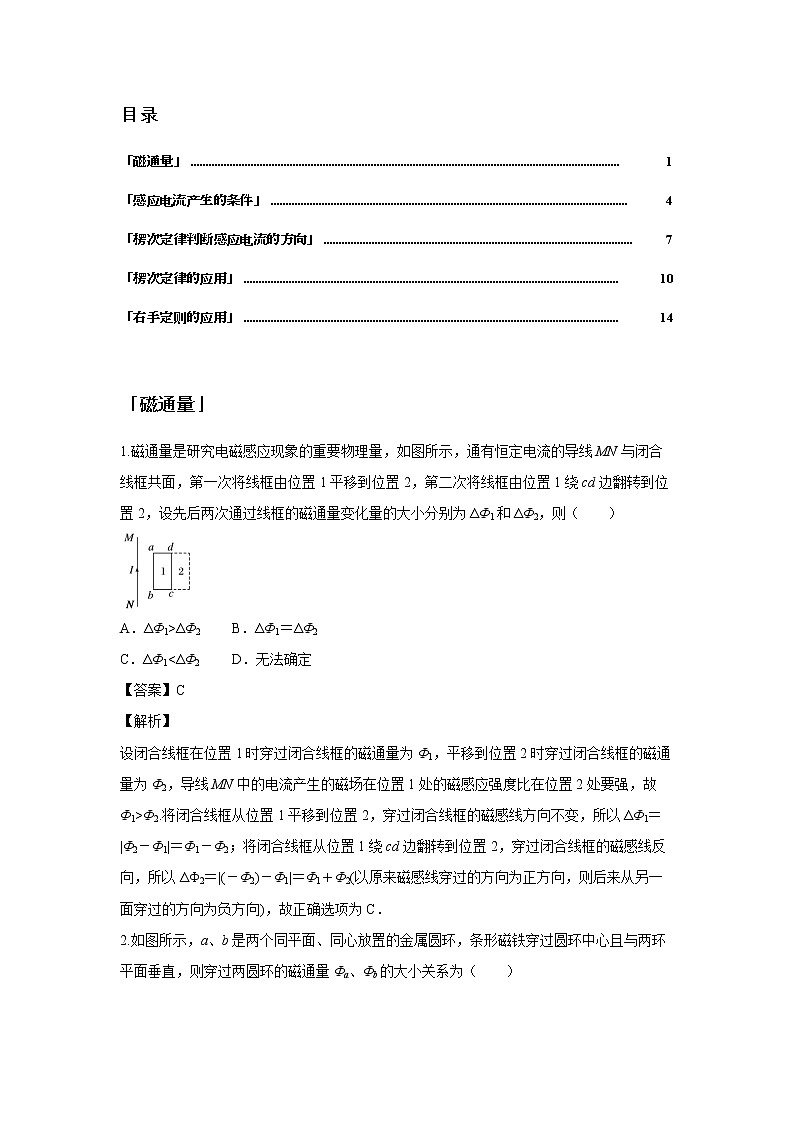

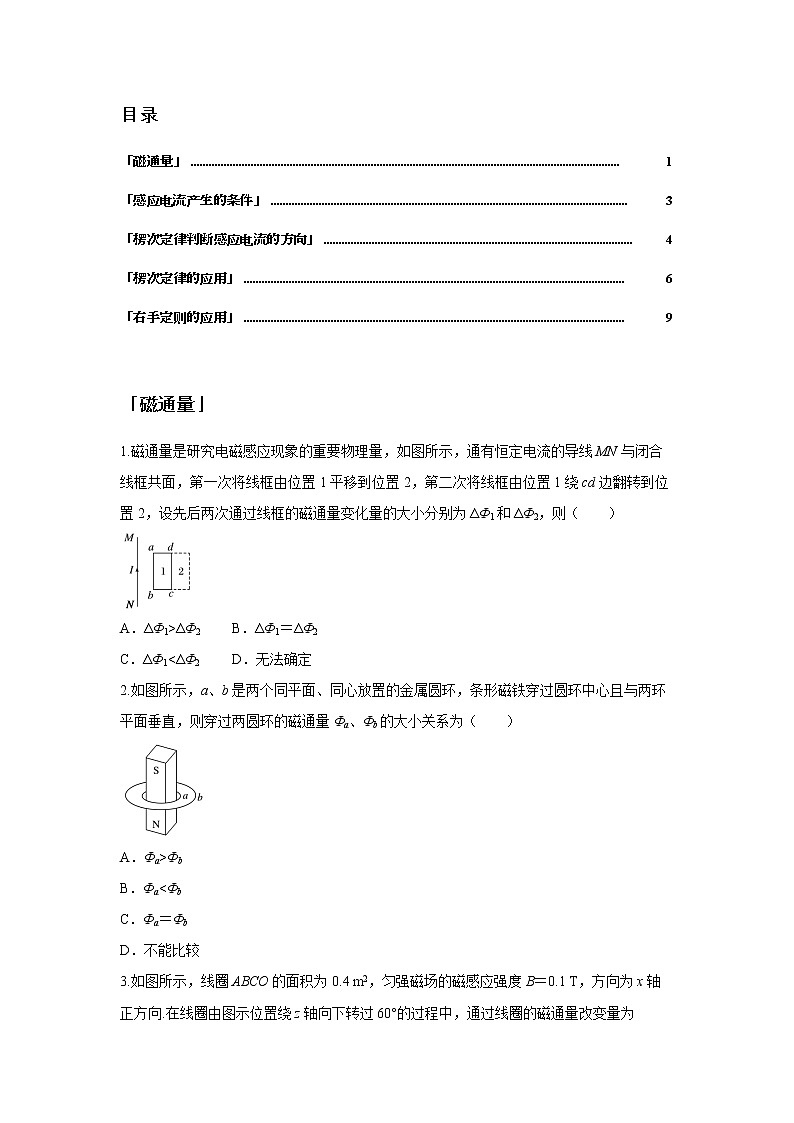

1.磁通量是研究电磁感应现象的重要物理量，如图所示，通有恒定电流的导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框由位置1绕cd边翻转到位置2，设先后两次通过线框的磁通量变化量的大小分别为ΔΦ1和ΔΦ2，则（  ）

A．ΔΦ1>ΔΦ2   B．ΔΦ1＝ΔΦ2

C．ΔΦ1<ΔΦ2   D．无法确定

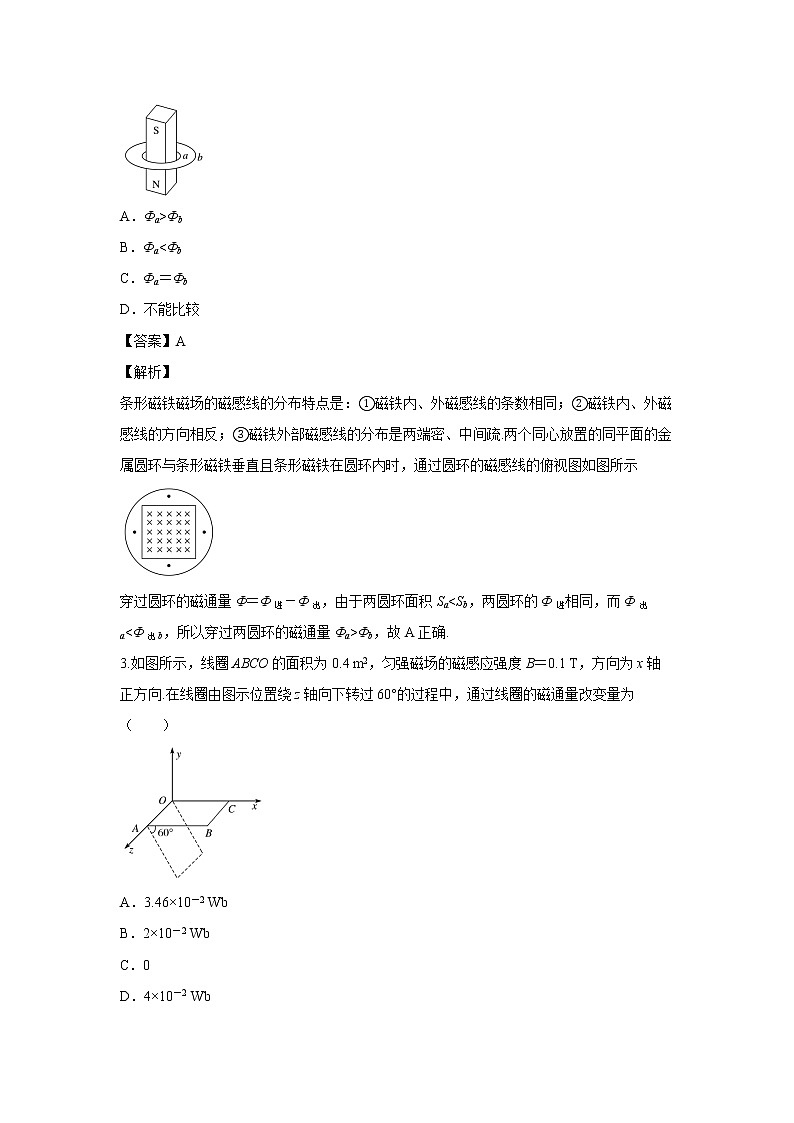

2.如图所示，a、b是两个同平面、同心放置的金属圆环，条形磁铁穿过圆环中心且与两环平面垂直，则穿过两圆环的磁通量Φa、Φb的大小关系为（  ）

A．Φa>Φb

B．Φa<Φb

C．Φa＝Φb

D．不能比较

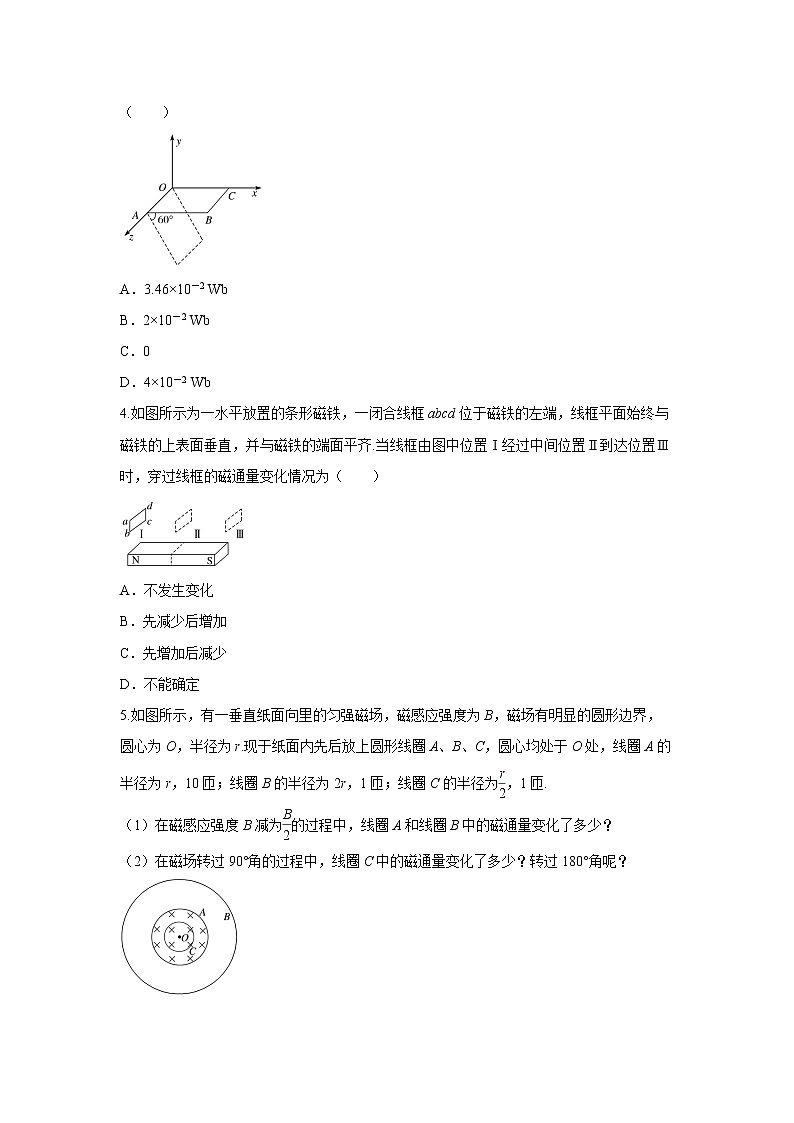

3.如图所示，线圈ABCO的面积为0.4 m2，匀强磁场的磁感应强度B＝0.1 T，方向为x轴正方向.在线圈由图示位置绕z轴向下转过60°的过程中，通过线圈的磁通量改变量为（  ）

A．3.46×10－2 Wb

B．2×10－2 Wb

C．0

D．4×10－2 Wb

4.如图所示为一水平放置的条形磁铁，一闭合线框abcd位于磁铁的左端，线框平面始终与磁铁的上表面垂直，并与磁铁的端面平齐.当线框由图中位置Ⅰ经过中间位置Ⅱ到达位置Ⅲ时，穿过线框的磁通量变化情况为（  ）

A．不发生变化

B．先减少后增加

C．先增加后减少

D．不能确定

5.如图所示，有一垂直纸面向里的匀强磁场，磁感应强度为B，磁场有明显的圆形边界，圆心为O，半径为r.现于纸面内先后放上圆形线圈A、B、C，圆心均处于O处，线圈A的半径为r，10匝；线圈B的半径为2r，1匝；线圈C的半径为，1匝.

（1）在磁感应强度B减为的过程中，线圈A和线圈B中的磁通量变化了多少？

（2）在磁场转过90°角的过程中，线圈C中的磁通量变化了多少？转过180°角呢？

「感应电流产生的条件」

6.(2022·南通模拟)如图所示，矩形线框在足够大的匀强磁场中做的各种运动中，能够产生感应电流的是（  ）

7.(多选)(2022·湖北模拟)如图所示，线圈abcd在磁场区域ABCD中，下列哪种情况下线圈中有感应电流产生（  ）

A．把线圈变成圆形(周长不变) B．使线圈在磁场中加速平移

C．使磁场增强或减弱 D．使线圈以过ab的直线为轴旋转

8.(多选)如图所示，线圈Ⅰ和线圈Ⅱ绕在同一个铁芯上，下列情况中能引起电流计指针转动的是（  ）

A．闭合开关瞬间

B．开关闭合稳定后

C．开关闭合稳定后移动滑动变阻器的滑片

D．断开开关瞬间

9.(多选)手机无线充电是比较新颖的充电方式。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（  ）

A．送电线圈中电流产生的磁场呈周期性变化

B．受电线圈中感应电流产生的磁场恒定不变

C．送电线圈和受电线圈通过互感现象实现能量传递

D．手机和基座无需导线连接，这样传递能量没有损失

10.(2021·上海模拟)图为“研究感应电流产生的条件”的实验电路图.

（1）请在图中连线，把实验装置连接完整.

（2）开始实验时，滑动变阻器滑片P应该放置在________(填“a”或“b”)端.

（3）闭合开关后，请写出三种使线圈B中产生感应电流的方法：①_________；②_________；③________.

「楞次定律判断感应电流的方向」

11.电阻R、电容器C与一线圈连成闭合电路，条形磁体位于线圈的正上方，N极朝下，如图3所示．在磁体N极远离线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（  ）

A．从b到a，下极板带正电

B．从a到b，下极板带正电

C．从b到a，上极板带正电

D．从a到b，上极板带正电

12.(多选)(2022·海南诊断)如图所示，螺线管导线的两端与平行金属板相接，一个带正电的小球用绝缘细线悬挂在两金属板间，并处于静止状态。若使一条形磁铁从左向右靠近螺线管，则（  ）

A．小球向右摆动

B．小球向左摆动

C．螺线管的左端相当于条形磁铁的N极

D．螺线管的左端相当于条形磁铁的S极

13.如图，一圆形金属环与两固定的平行长直导线在同一竖直面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若（  ）

A．金属环向上运动，则环上的感应电流方向为顺时针方向

B．金属环向下运动，则环上的感应电流方向为顺时针方向

C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向

D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向

14.如图所示，两匀强磁场的磁感应强度B1和B2大小相等、方向相反．金属圆环的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是（  ）

A．同时增大B1减小B2

B．同时减小B1增大B2

C．同时以相同的变化率增大B1和B2

D．同时以相同的变化率减小B1和B2

15.(多选)如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd，用绝缘轻质细杆悬挂在O点，并可绕O点左右摆动。金属线框从图示位置的右侧某一位置由静止释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则下列说法中正确的是（  ）

A．线框中感应电流的方向先是d→c→b→a→d，后是a→b→c→d→a

B．线框中感应电流的方向是d→c→b→a→d

C．穿过线框中的磁通量先变大后变小

D．穿过线框中的磁通量先变小后变大

「楞次定律的应用」

16.如图所示，一个N极朝下的条形磁体竖直下落，恰能穿过水平放置的固定矩形导线框，则（  ）

A．磁体经过位置①时，线框中感应电流沿abcd方向；经过位置②时，线框中感应电流沿adcb方向

B．磁体经过位置①时，线框中感应电流沿adcb方向；经过位置②时，线框中感应电流沿abcd方向

C．磁体经过位置①和②时，线框中的感应电流都沿abcd方向

D．磁体经过位置①和②时，线框中感应电流都沿adcb方向

17.扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（  ）

    A　　　　  B　　　  　C　  　　D

18.如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。圆环初始时静止。将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（  ）

A．拨至M端或N端，圆环都向左运动

B．拨至M端或N端，圆环都向右运动

C．拨至M端时圆环向左运动，拨至N端时向右运动

D．拨至M端时圆环向右运动，拨至N端时向左运动

19.(多选)(2022·广东二模)某电磁弹射装置的简化模型如图所示，线圈固定在水平放置的光滑绝缘杆上，将金属环放在线圈左侧。闭合开关时金属环被弹射出去，若（  ）

A．从右向左看，金属环中感应电流沿逆时针方向

B．将电源正负极调换，闭合开关时金属环将向右运动

C．将金属环放置在线圈右侧，闭合开关时金属环将向右运动

D．金属环不闭合，则闭合开关时金属环不会产生感应电动势

20.如图所示，质量为m的铜质闭合线圈静置于粗糙水平桌面上。当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、匀速经过时，线圈始终保持不动。则关于线圈在此过程中受到的支持力FN和摩擦力Ff的情况，以下判断正确的是（  ）

A．FN先大于mg，后小于mg

B．FN一直大于mg

C．Ff先向左，后向右

D．线圈中的电流方向始终不变

21.如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管b与电源、滑动变阻器连接成如图所示的电路。若将滑动变阻器的滑片P向下滑动，下列表述正确的是（  ）

A．线圈a中将产生沿顺时针方向(俯视)的感应电流

B．穿过线圈a的磁通量减小

C．线圈a有扩张的趋势

D．线圈a对水平桌面的压力FN将增大

22.(多选)如图所示，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环。当B绕轴心顺时针转动且转速增大时，下列说法正确的是（  ）

A．A中产生逆时针方向的感应电流

B．A中产生顺时针方向的感应电流

C．A具有收缩的趋势

D．A具有扩展的趋势

23.(多选)(2022·湖南质量检测)如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中的电流i随时间t变化的规律如图乙所示，取甲图中电流方向为正方向，P所受的重力为G，桌面对P的支持力为FN，则（  ）

A．在t1时刻，FN>G，P有收缩的趋势

B．在t2时刻，FN＝G，穿过P的磁通量不变

C．在t3时刻，FN＝G，P中有感应电流

D．在t4时刻，FN＞G，P有收缩的趋势

「右手定则的应用」

24.如图所示，CDEF是一个矩形金属框，当导体棒AB向右移动时，回路中会产生感应电流，则下列说法中正确的是（  ）

A．导体棒中的电流方向由B→A

B．电流表A1中的电流方向由F→E

C．电流表A1中的电流方向由E→F

D．电流表A2中的电流方向由D→C

25.如图所示，匀强磁场与圆形导体环所在平面垂直，导体ef与环接触良好，当ef向右匀速运动时（  ）

A．圆环中磁通量不变，环上无感应电流产生

B．整个环中有顺时针方向的电流

C．整个环中有逆时针方向的电流

D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流

26.(多选)如图所示，导体棒AB、CD可在水平光滑轨道上自由滑动，下列说法正确的是（  ）

A．将导体棒CD固定，当导体棒AB向左移动时，AB中感应电流的方向为A到B

B．将导体棒CD固定，当AB向右移动时，AB中感应电流的方向为A到B

C．将导体棒AB固定，当CD向左移动时，AB中感应电流的方向为A到B

D．将导体棒AB固定，当CD向右移动时，AB中感应电流的方向为A到B

27.(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是（  ）

A．向右加速运动    B．向左加速运动

C．向右减速运动   D．向左减速运动

28.如图所示，在同一水平面内有两根光滑平行金属导轨MN和PQ，在两导轨之间竖直放置通电螺线管，ab和cd是放在导轨上的两根金属棒，它们分别放在螺线管的左、右两侧，保持开关闭合，最初两金属棒处于静止状态．当滑动变阻器的滑片向左滑动时，两根金属棒与导轨构成的回路中感应电流方向(俯视图)及ab、cd两棒的运动情况是（  ）

A．感应电流为顺时针方向，两棒相互靠近

B．感应电流为顺时针方向，两棒相互远离

C．感应电流为逆时针方向，两棒相互靠近

D．感应电流为逆时针方向，两棒相互远离

29.(多选)如图所示，金属导轨上的导体棒ab在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c中将有感应电流产生且被螺线管吸引（  ）

A．向右做匀速运动 B．向左做减速运动

C．向右做减速运动 D．向右做加速运动
